Wykładziny polimerowe Materiał z brązowej tulei dla lepszych właściwości zużycia Tuleje
Miejsce pochodzenia | Zwykły materiał łożyska |
---|---|
Nazwa handlowa | China Plain-Bearing |
Orzecznictwo | DIN 1494/ISO 3547 |
Numer modelu | Owinięte kompozytowe łożysko ślizgowe |
Minimalne zamówienie | 500 sztuk / sztuk |
Cena | flat strip material inch sizes Manufacturers,Factory Price |
Szczegóły pakowania | Pakowanie tulei transportowych: Kartony na skrzynkę drewnianą lub paletę. |
Czas dostawy | 15 ~ 20 dni |
Zasady płatności | TT ZGODNIE |
Możliwość Supply | 1000000 sztuk / sztuk miesięcznie tuleja ślizgowa |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xMetryczny | Stal niskowęglowa + Porowaty brąz + Żółte paski POM | Platerowanie | Cyna lub miedź |
---|---|---|---|
Rodzaj | Owinięte krzaki, podkładka oporowa | Specjalne zastosowanie | Płyta stalowa o wysokiej wytrzymałości |
funkcje | Nosić, suche, niska odporność | Dostosowane | Dostępne zgodnie z rysunkiem |
Cena fabryczna tulei łożyska | tiffany@viiplus.com | Producent samosmarujących tulei łożyskowych | https://www.viiplus.com/ |
Producenci łożysk tulei Dostawcy Eksporterzy | plain bearings. łożyska ślizgowe. Long, maintenance-free service, manufactures bush | ||
High Light | du strip,paski łożysk ślizgowych |
Taśmy łożysk ślizgowych, cena fabryczna, zamów teraz.
Materiały łożysk ślizgowych o wysokiej precyzji i wydajnościl producent dla OEM i hurtowników.pasek i materiał.spotkać wszelkiego rodzaju OEM.świetna jakość.doskonała obsługa.dla hurtowników. świadczenie wysokiej jakości usług.
Zapewniamy pomoc inżynieryjną, niestandardową produkcję i produkcję wysokowydajnych tulei z brązu, zaślepionych grafitowych i samosmarujących materiałów pasków łożysk. W VIIPLUS China naszym celem jest stać się Twoim wewnętrznym działem tulei inżynieryjnych.
Paski ślizgowe Standard metryczny Jeśli Twoja firma zajmuje się łożyskami ślizgowymi, wykładziny polimerowe zapewniające samosmarowanie i lepsze właściwości ścierne, produkuj podkładki oporowe i paski tulei prowadzących, wybierz nasz arkusz materiału tulei łożysk ślizgowych.prosimy o poinformowanie nas w zapytaniu o sytuację projektową i wymagania dotyczące rozmiarów taśm.Skutecznie zapewnimy Ci rozwiązania w zakresie doboru produktów i oferty.
Łożysko toczne to rodzaj łożyska tocznego, które jest wykonane z wysokiej jakości blachy stalowej walcowanej na zimno, spiekanego porowatego sferycznego proszku brązowego w środku, a następnie walcowane na powierzchnię porowatego sferycznego proszku z brązu ze zmodyfikowanym poliformaldehydem i walcowane.
W przypadku tego typu łożyska podczas montażu wymagane jest smarowanie smarem ze względu na jego regularny układ toczenia powierzchni i otwory magazynowe oleju z kątownikiem śrubowym.Jest szczególnie odpowiedni w przypadkach, gdy trudno jest utworzyć smarowanie płynem przy dużym obciążeniu i małej prędkości.Otwory do przechowywania oleju na powierzchni mogą zapewnić optymalną dystrybucję oleju, a długoterminowa konserwacja nie jest konieczna.

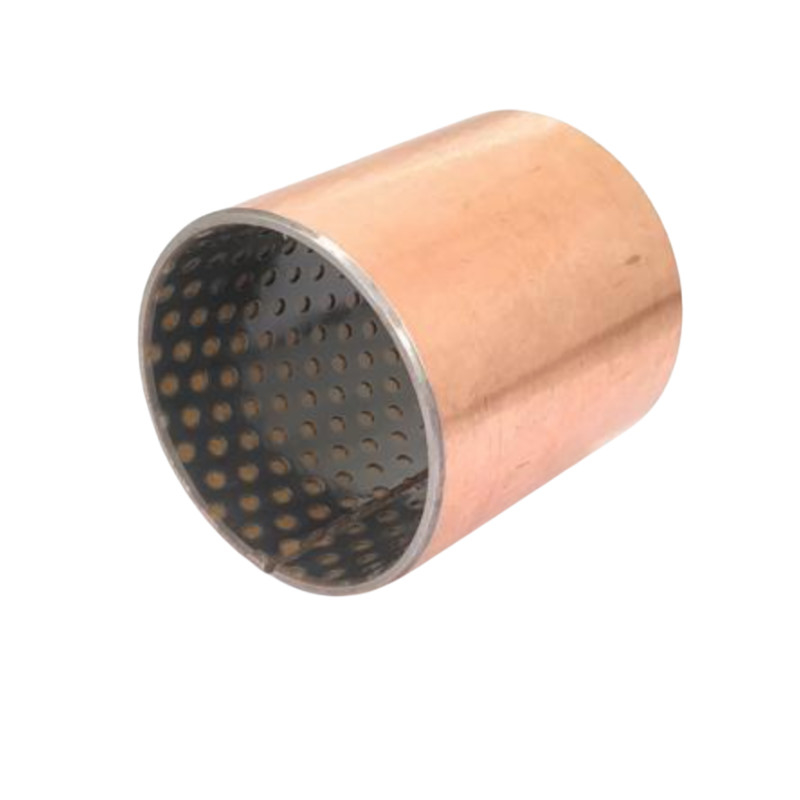

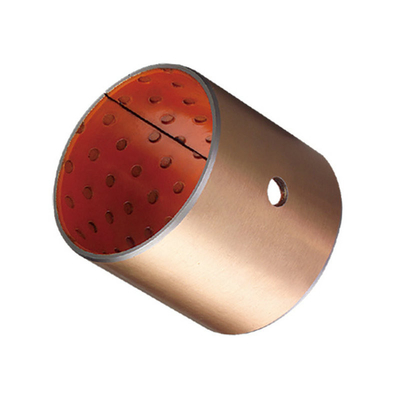

VIIPLUS TULEJE POMma dobre właściwości fizyko-mechaniczne, ma też z pewnością właściwości chemiczne.Materiał ten ma dobrą wydajność skrawania, jeśli jest to wymagane. Trójwarstwowa gładka tuleja o niskim poziomie konserwacji ma podstawę ze stali niskowęglowej, na którą spieka się porowatą warstwę brązu.Acetalcopolyer (POM) jest impregnowany we wnękę tej warstwy brązu po zakończeniu procesu walcowania.W tej warstwie są wybite wgłębienia smarujące.
Brązowy spód z PTFE wyłożona tuleja, POM tuleja pokryta tworzywem stalowym, tuleja
Łożyska ślizgowe z kompozytu POM są dostępne jako tuleje proste, podkładki i paski
Zalety łożysk ślizgowych z kompozytu VIIPLUS POM
zawierać:
• działanie bezobsługowe
• bardzo dobre właściwości cierne
• wysoka nośność
• duża prędkość poślizgu
• mały prześwit roboczy

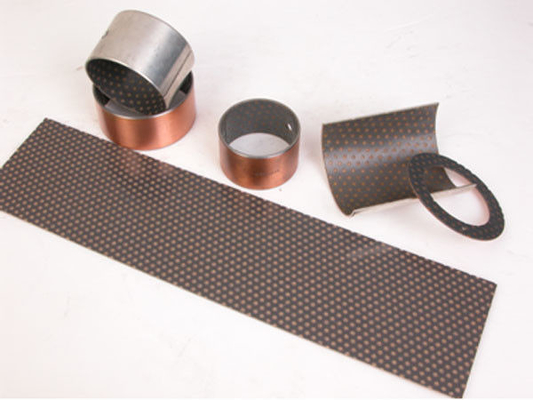

Paski, ścieżki ślizgowe PAS, owinięte łożyska pokryte POM Stal + proszek z brązu + paski POM (DX)
Nasza gama łożysk z powłoką z POM z powłoką z acetalu jest odpowiednia do zastosowań związanych z ruchem obrotowym i oscylacyjnym.
Łożyska ślizgowe VIIPLUS są standardowo dostępne w rozmiarach metrycznych i imeprial.
Nasza wewnętrzna usługa obróbki skrawaniem jest w stanie zaoferować niestandardowe rozmiary, aby spełnić specyficzne wymagania klienta.
Tabela rozmiarów tulei DX
Di (mm) | Do (mm) | B (mm) | łożysko | wał | Największa średnica (mm) | Minimalna średnica (mm) | Maksymalny prześwit (mm) | Minimalny prześwit (mm) | |
0203DU | 2 | 3.5 | 3 | H6 | h6 | 2.048 | 2 | 0,054 | 0 |
0205DU | 2 | 3.5 | 5 | H6 | h6 | 2.048 | 2 | 0,054 | 0 |
0303DU | 3 | 4.5 | 3 | H6 | h6 | 3.048 | 3 | 0,054 | 0 |
0305DU | 3 | 4.5 | 5 | H6 | h6 | 3.048 | 3 | 0,054 | 0 |
0306DU | 3 | 4.5 | 6 | H6 | h6 | 3.048 | 3 | 0,054 | 0 |
0403DU | 4 | 5.5 | 3 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
0404DU | 4 | 5.5 | 4 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
0406DU | 4 | 5.5 | 6 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
0410DU | 4 | 5.5 | 10 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
0505DU | 5 | 7 | 5 | H7 | f7 | 5.055 | 4.99 | 0,077 | 0 |
0508DU | 5 | 7 | 8 | H7 | f7 | 5.055 | 4.99 | 0,077 | 0 |
0510DU | 5 | 7 | 10 | H7 | f7 | 5.055 | 4.99 | 0,077 | 0 |
0604DU | 6 | 8 | 4 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
0606DU | 6 | 8 | 6 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
0608DU | 6 | 8 | 8 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
0610DU | 6 | 8 | 10 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
0705DU | 7 | 9 | 5 | H7 | f7 | 7.055 | 6.99 | 0,083 | 0,003 |
0710DU | 7 | 9 | 10 | H7 | f7 | 7.055 | 6.99 | 0,083 | 0,003 |
0806DU | 8 | 10 | 6 | H7 | f7 | 8.055 | 7,99 | 0,083 | 0,003 |
0808DU | 8 | 10 | 8 | H7 | f7 | 8.055 | 7,99 | 0,083 | 0,003 |
0810DU | 8 | 10 | 10 | H7 | f7 | 8.055 | 7,99 | 0,083 | 0,003 |
0812DU | 8 | 10 | 12 | H7 | f7 | 8.055 | 7,99 | 0,083 | 0,003 |
1006DU | 10 | 12 | 6 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1008DU | 10 | 12 | 8 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1010DU | 10 | 12 | 10 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1012DU | 10 | 12 | 12 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1015DU | 10 | 12 | 15 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1020DU | 10 | 12 | 20 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1208DU | 12 | 14 | 8 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1210DU | 12 | 14 | 10 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1212DU | 12 | 14 | 12 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1215DU | 12 | 14 | 15 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1220DU | 12 | 14 | 20 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1225DU | 12 | 14 | 25 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1310DU | 13 | 15 | 10 | H7 | f7 | 13.058 | 12,99 | 0,092 | 0,006 |
1320DU | 13 | 15 | 20 | H7 | f7 | 13.058 | 12,99 | 0,092 | 0,006 |
1405DU | 14 | 16 | 5 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1410DU | 14 | 16 | 10 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1412DU | 14 | 16 | 12 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1415DU | 14 | 16 | 15 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1420DU | 14 | 16 | 20 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1425DU | 14 | 16 | 25 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1510DU | 15 | 17 | 10 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
1512DU | 15 | 17 | 12 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
1515DU | 15 | 17 | 15 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
1520DU | 15 | 17 | 20 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
1525DU | 15 | 17 | 25 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
1610DU | 16 | 18 | 10 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
1612DU | 16 | 18 | 12 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
1615DU | 16 | 18 | 15 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
1620DU | 16 | 18 | 20 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
1625DU | 16 | 18 | 25 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
1720DU | 17 | 19 | 20 | H7 | f7 | 17.061 | 16,99 | 0,095 | 0,006 |
1810DU | 18 | 20 | 10 | H7 | f7 | 18.061 | 17,99 | 0,095 | 0,006 |
1815DU | 18 | 20 | 15 | H7 | f7 | 18.061 | 17,99 | 0,095 | 0,006 |
1820DU | 18 | 20 | 20 | H7 | f7 | 18.061 | 17,99 | 0,095 | 0,006 |
1825DU | 18 | 20 | 25 | H7 | f7 | 18.061 | 17,99 | 0,095 | 0,006 |
2010DU | 20 | 23 | 10 | H7 | f7 | 20.071 | 19,99 | 0.112 | 0,01 |
2015DU | 20 | 23 | 15 | H7 | f7 | 20.071 | 19,99 | 0.112 | 0,01 |
2020DU | 20 | 23 | 20 | H7 | f7 | 20.071 | 19,99 | 0.112 | 0,01 |
2025DU | 20 | 23 | 25 | H7 | f7 | 20.071 | 19,99 | 0.112 | 0,01 |
2030DU | 20 | 23 | 30 | H7 | f7 | 20.071 | 19,99 | 0.112 | 0,01 |
2215DU | 22 | 25 | 15 | H7 | f7 | 22.071 | 21,99 | 0.112 | 0,01 |
2220DU | 22 | 25 | 20 | H7 | f7 | 22.071 | 21,99 | 0.112 | 0,01 |
2225DU | 22 | 25 | 25 | H7 | f7 | 22.071 | 21,99 | 0.112 | 0,01 |
2230DU | 22 | 25 | 30 | H7 | f7 | 22.071 | 21,99 | 0.112 | 0,01 |
2415DU | 24 | 27 | 15 | H7 | f7 | 24.071 | 23,99 | 0.112 | 0,01 |
2420DU | 24 | 27 | 20 | H7 | f7 | 24.071 | 23,99 | 0.112 | 0,01 |
2425DU | 24 | 27 | 25 | H7 | f7 | 24.071 | 23,99 | 0.112 | 0,01 |
2430DU | 24 | 27 | 30 | H7 | f7 | 24.071 | 23,99 | 0.112 | 0,01 |
2515DU | 25 | 28 | 15 | H7 | f7 | 25.071 | 24,99 | 0.112 | 0,01 |
2520DU | 25 | 28 | 20 | H7 | f7 | 25.071 | 24,99 | 0.112 | 0,01 |
2525DU | 25 | 28 | 25 | H7 | f7 | 25.071 | 24,99 | 0.112 | 0,01 |
2530DU | 25 | 28 | 30 | H7 | f7 | 25.071 | 24,99 | 0.112 | 0,01 |
2550DU | 25 | 28 | 50 | H7 | f7 | 25.071 | 24,99 | 0.112 | 0,01 |
2815DU | 28 | 32 | 15 | H7 | f7 | 28.085 | 27,99 | 0,126 | 0,01 |
2820DU | 28 | 32 | 20 | H7 | f7 | 28.085 | 27,99 | 0,126 | 0,01 |
2825DU | 28 | 32 | 25 | H7 | f7 | 28.085 | 27,99 | 0,126 | 0,01 |
2830DU | 28 | 32 | 30 | H7 | f7 | 28.085 | 27,99 | 0,126 | 0,01 |
3010DU | 30 | 34 | 10 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3015DU | 30 | 34 | 15 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3020DU | 30 | 34 | 20 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3025DU | 30 | 34 | 25 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3030DU | 30 | 34 | 30 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3040DU | 30 | 34 | 40 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3220DU | 32 | 36 | 20 | H7 | f7 | 32.085 | 31,99 | 0,135 | 0,015 |
3230DU | 32 | 36 | 30 | H7 | f7 | 32.085 | 31,99 | 0,135 | 0,015 |
3240DU | 32 | 36 | 40 | H7 | f7 | 32.085 | 31,99 | 0,135 | 0,015 |
3520DU | 35 | 39 | 20 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
3530DU | 35 | 39 | 30 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
3535DU | 35 | 39 | 35 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
3540DU | 35 | 39 | 40 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
3550DU | 35 | 39 | 50 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
3720DU | 37 | 41 | 20 | H7 | f7 | 37.085 | 36,99 | 0,135 | 0,015 |
4020DU | 40 | 44 | 20 | H7 | f7 | 40.085 | 39,99 | 0,135 | 0,015 |
4030DU | 40 | 44 | 30 | H7 | f7 | 40.085 | 39,99 | 0,135 | 0,015 |
4040DU | 40 | 44 | 40 | H7 | f7 | 40.085 | 39,99 | 0,135 | 0,015 |
4050DU | 40 | 44 | 50 | H7 | f7 | 40.085 | 39,99 | 0,135 | 0,015 |
4520DU | 45 | 50 | 20 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
4530DU | 45 | 50 | 30 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
4540DU | 45 | 50 | 40 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
4545DU | 45 | 50 | 45 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
4550DU | 45 | 50 | 50 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
5020DU | 50 | 55 | 20 | H7 | f7 | 50.11 | 49,99 | 0.16 | 0,015 |
5030DU | 50 | 55 | 30 | H7 | f7 | 50.11 | 49,99 | 0.16 | 0,015 |
5040DU | 50 | 55 | 40 | H7 | f7 | 50.11 | 49,99 | 0.16 | 0,015 |
5050DU | 50 | 55 | 50 | H7 | f7 | 50.11 | 49,99 | 0.16 | 0,015 |
5060DU | 50 | 55 | 60 | H7 | f7 | 50.11 | 49,99 | 0.16 | 0,015 |
5520DU | 55 | 60 | 20 | H7 | f7 | 55.11 | 54,99 | 0,17 | 0,02 |
5525DU | 55 | 60 | 25 | H7 | f7 | 55.11 | 54,99 | 0,17 | 0,02 |
5530DU | 55 | 60 | 30 | H7 | f7 | 55.11 | 54,99 | 0,17 | 0,02 |
5540DU | 55 | 60 | 40 | H7 | f7 | 55.11 | 54,99 | 0,17 | 0,02 |
5550DU | 55 | 60 | 50 | H7 | f7 | 55.11 | 54,99 | 0,17 | 0,02 |
5555DU | 55 | 60 | 55 | H7 | f7 | 55.11 | 54,99 | 0,17 | 0,02 |
5560DU | 55 | 60 | 60 | H7 | f7 | 55.11 | 54,99 | 0,17 | 0,02 |
6020DU | 60 | 65 | 20 | H7 | f7 | 60.11 | 59,99 | 0,17 | 0,02 |
6030DU | 60 | 65 | 30 | H7 | f7 | 60.11 | 59,99 | 0,17 | 0,02 |
6040DU | 60 | 65 | 40 | H7 | f7 | 60.11 | 59,99 | 0,17 | 0,02 |
6050DU | 60 | 65 | 50 | H7 | f7 | 60.11 | 59,99 | 0,17 | 0,02 |
6060DU | 60 | 65 | 60 | H7 | f7 | 60.11 | 59,99 | 0,17 | 0,02 |
6070DU | 60 | 65 | 70 | H7 | f7 | 60.11 | 59,99 | 0,17 | 0,02 |
6530DU | 65 | 70 | 30 | H7 | f7 | 65.11 | 64,99 | 0,17 | 0,02 |
6550DU | 65 | 70 | 50 | H7 | f7 | 65.11 | 64,99 | 0,17 | 0,02 |
6570DU | 65 | 70 | 70 | H7 | f7 | 65.11 | 64,99 | 0,17 | 0,02 |
7040DU | 70 | 75 | 40 | H7 | f7 | 70.11 | 69,99 | 0,17 | 0,02 |
7050DU | 70 | 75 | 50 | H7 | f7 | 70.11 | 69,99 | 0,17 | 0,02 |
7070DU | 70 | 75 | 70 | H7 | f7 | 70.11 | 69,99 | 0,17 | 0,02 |
7560DU | 75 | 80 | 60 | H7 | f7 | 75.11 | 74,99 | 0,17 | 0,02 |
7580DU | 75 | 80 | 80 | H7 | f7 | 75.11 | 74,99 | 0,17 | 0,02 |
8040DU | 80 | 85 | 40 | H7 | h8 | 80.155 | 80.02 | 0,201 | 0,02 |
8060DU | 80 | 85 | 60 | H7 | h8 | 80.155 | 80.02 | 0,201 | 0,02 |
8080DU | 80 | 85 | 80 | H7 | h8 | 80.155 | 80.02 | 0,201 | 0,02 |
80100DU | 80 | 85 | 100 | H7 | h8 | 80.155 | 80.02 | 0,201 | 0,02 |
8530DU | 85 | 90 | 30 | H7 | h8 | 85.155 | 85.02 | 0,209 | 0,02 |
8560DU | 85 | 90 | 60 | H7 | h8 | 85.155 | 85.02 | 0,209 | 0,02 |
85100DU | 85 | 90 | 100 | H7 | h8 | 85.155 | 85.02 | 0,209 | 0,02 |
9060DU | 90 | 95 | 60 | H7 | h8 | 90.155 | 90.02 | 0,209 | 0,02 |
90100DU | 90 | 95 | 100 | H7 | h8 | 90.155 | 90.02 | 0,209 | 0,02 |
9560DU | 95 | 100 | 60 | H7 | h8 | 95,155 | 95.02 | 0,209 | 0,02 |
95100DU | 95 | 100 | 100 | H7 | h8 | 95,155 | 95.02 | 0,209 | 0,02 |
10050DU | 100 | 105 | 50 | H7 | h8 | 100,155 | 100.02 | 0,209 | 0,02 |
10060DU | 100 | 105 | 60 | H7 | h8 | 100,155 | 100.02 | 0,209 | 0,02 |
100115DU | 100 | 105 | 115 | H7 | h8 | 100,155 | 100.02 | 0,209 | 0,02 |
10560DU | 105 | 110 | 60 | H7 | h8 | 105,155 | 105.02 | 0,209 | 0,02 |
105115DU | 105 | 110 | 115 | H7 | h8 | 105,155 | 105.02 | 0,209 | 0,02 |
11060DU | 110 | 115 | 60 | H7 | h8 | 110.155 | 110.02 | 0,209 | 0,02 |
110115DU | 110 | 115 | 115 | H7 | h8 | 110.155 | 110.02 | 0,209 | 0,02 |
11550DU | 115 | 120 | 50 | H7 | h8 | 115.155 | 115.02 | 0,209 | 0,02 |
11570DU | 115 | 120 | 70 | H7 | h8 | 115.155 | 115.02 | 0,209 | 0,02 |
12050DU | 120 | 125 | 50 | H7 | h8 | 120,21 | 120.07 | 0,264 | 0,07 |
12060DU | 120 | 125 | 60 | H7 | h8 | 120,21 | 120.07 | 0,264 | 0,07 |
120100DU | 120 | 125 | 100 | H7 | h8 | 120,21 | 120.07 | 0,264 | 0,07 |
125100DU | 125 | 130 | 100 | H7 | h8 | 125,21 | 125.07 | 0,273 | 0,07 |
13060DU | 130 | 135 | 60 | H7 | h8 | 130,21 | 130.07 | 0,273 | 0,07 |
130100DU | 130 | 135 | 100 | H7 | h8 | 130,21 | 130.07 | 0,273 | 0,07 |
13560DU | 135 | 140 | 60 | H7 | h8 | 135,21 | 135.07 | 0,273 | 0,07 |
13580DU | 135 | 140 | 80 | H7 | h8 | 135,21 | 135.07 | 0,273 | 0,07 |
14060DU | 140 | 145 | 60 | H7 | h8 | 140,21 | 140.07 | 0,273 | 0,07 |
140100DU | 140 | 145 | 100 | H7 | h8 | 140,21 | 140.07 | 0,273 | 0,07 |
15060DU | 150 | 155 | 60 | H7 | h8 | 150,21 | 150.07 | 0,273 | 0,07 |
15080DU | 150 | 155 | 80 | H7 | h8 | 150,21 | 150.07 | 0,273 | 0,07 |
150100DU | 150 | 155 | 100 | H7 | h8 | 150,21 | 150.07 | 0,273 | 0,07 |
16080DU | 160 | 165 | 80 | H7 | h8 | 160,21 | 160.07 | 0,273 | 0,07 |
160100DU | 160 | 165 | 100 | H7 | h8 | 160,21 | 160.07 | 0,273 | 0,07 |
180100DU | 180 | 185 | 100 | H7 | h8 | 180.216 | 180.07 | 0.279 | 0,07 |
200100DU | 200 | 205 | 100 | H7 | h8 | 200.216 | 200.07 | 0,288 | 0,07 |
210100DU | 210 | 215 | 100 | H7 | h8 | 210.216 | 210.07 | 0,288 | 0,07 |
220100DU | 220 | 225 | 100 | H7 | h8 | 220.216 | 220.07 | 0,288 | 0,07 |
250100DU | 250 | 255 | 100 | H7 | h8 | 250.222 | 250.07 | 0,294 | 0,07 |
300100DU | 300 | 305 | 100 | H7 | h8 | 300.222 | 300.07 | 0,303 | 0,07 |
Charakterystyka
VIIPLUSAsortyment łożysk powlekanych POM jest odpowiedni do zastosowań w ruchu obrotowym i oscylacyjnym.Korzystają z długich okresów między wymianami smaru, braku absorpcji wody, doskonałych właściwości tłumiących i małej podatności na obciążenia krawędziowe.
Paski PAS są dostępne w postaci równej sekcji materiału.Z tego materiału można wykonać elementy ślizgowe o różnych kształtach.
Metalowo-polimerowe łożysko kompozytowe z materiałem POM
Gama VIIPLUS jest idealna dla przemysłu motoryzacyjnego, budowy maszyn i rolnictwa, a także wszelkich zastosowań, w których smar nie może być dostarczany w sposób ciągły.
Informacje o materiałach
-
Standardowe rozwiązania wymagające niewielkiej konserwacji
Produkcja łożysk ślizgowych
Standardowe projekty to:
-
Tuleje cylindryczne
-
Podkładki oporowe
-
Paski
Jeśli te sekcje materiału są używane do tworzenia ścieżek slajdów, mają następujące główne funkcje:
-
Pochłanianie i przenoszenie sił działających pionowo na powierzchnię toczną
-
Mocowanie ruchomych komponentów do siebie
-
Zapewnienie dokładności prowadzenia dla ruchów osiowych przez cały okres użytkowania
Listwy dostępne są w dwóch grupach materiałowych:
-
Grupa materiałów P1 do zastosowań bezobsługowych, suchobieżnych
-
Grupa materiałów P2 do zastosowań wymagających niewielkiej konserwacji i smarowania
Aby zapoznać się z zaletami każdej grupy i pomóc w podjęciu decyzji, która grupa materiałów jest najlepsza do danego zastosowania, należy zapoznać się z informacjami zawartymi w rozdziale tuleje cylindryczne, tuleje kołnierzowe i podkładki oporowe.
VSB-20 Tuleje kołnierzowe PAF
-
Tuleje smarowane marginalnie do zastosowań smarowanych smarem lub olejem
-
Części standardowe zawierają wgniecenia smaru w warstwie ślizgowej;gładka warstwa ślizgowa dostępna na zamówienie
-
Optymalna wydajność przy stosunkowo dużych obciążeniach i niskich prędkościach
-
Nadaje się do ruchów liniowych, oscylacyjnych i obrotowych
-
Szeroka gama części dostępnych z magazynu
Nadaje się do ruchu obrotowego i oscylacyjnego, mniejsze wymagania konserwacyjne ze względu na długie okresy między kolejnymi smarowaniami, mniejsze zużycie, mniejsza podatność na obciążenia krawędzi, brak absorpcji wody, a zatem brak pęcznienia, dobre właściwości tłumiące, dobra odporność na obciążenia udarowe.
Strusture
Nasze owinięte łożyska z wykładziną POM mają wysoką odporność na zużycie i niskie tarcie nawet przy bardzo małych ilościach smaru
Powierzchnia posiada wzór okrągłych wgłębień, które podczas montażu należy wypełnić smarem
Stal niskowęglowa zapewnia wyjątkowo wysoką nośność i doskonałe odprowadzanie ciepła
1. Grubość POM 0,30 ~ 0,50 mm.Zapewnia wysoką odporność na ścieranie i niskie tarcie nawet przy niewielkiej ilości środka smarnego, na tej powierzchni łożyska znajduje się wzór okrągłych wgłębień, które należy wypełnić smarem podczas montażu łożyska.
2. Grubość proszku brązu spiekanego 0,20-0,35mm.Specjalna kompozycja sproszkowanej miedzi jest wtapiana termicznie na stalowy podkład.Ta warstwa kontaktowa działa jak kotwica dla warstwy PTFE i odprowadza gromadzenie się ciepła z dala od powierzchni nośnych.
3. Stal niskowęglowa. Stanowiąc podstawę tulei, stalowy tył zapewnia wyjątkową stabilność, przenoszenie obciążenia i odprowadzanie ciepła
Struktura i skład
-
Materiał tulei kompozytowej metal-polimer
-
Stalowy grzbiet + porowaty spiek brązu + POM z wgłębieniami smarującymi
Warstwa ślizgowa POM |
WYDAJNOŚĆ OPERACYJNA |
|
Suchy |
Ubogi |
Smarowany olejem |
Dobry |
Smarowany smarem |
Bardzo dobrze |
Smarowany wodą |
Ubogi |
Smarowany płynem procesowym |
Ubogi |
Dostępne właściwości
GENERAŁ |
|
Jednostka |
Wartość |
---|---|---|---|
Maksymalne obciążenie |
Statyczny |
N / mm2 |
250 |
Temperatura robocza |
Min |
° C |
- 40 |
SMAREM SMAROWANYM |
|
|
|
Maksymalna prędkość ślizgu |
|
SM |
> 2.0 |
Współczynnik tarcia |
|
|
0,05 - 0,20 |
Maks.Załaduj |
Statyczny |
250 N / mm2 |
Dynamiczny |
140 N / mm2 |
|
|
Rotaing oscyluje |
60 N / mm2 |
Maks.prędkość |
Suchy |
2 m / s |
Smarowanie |
> 2 m / s |
|
Maks.PV (na sucho) |
Krótki czas |
3,6 N / mm2 * · m / s |
Ciągły |
1,8 N / mm2 * · m / s |
|
Temp. |
-195 ℃ ~ + 280 ℃ |
|
Współczynnik tarcia na sucho |
0,03 ~ 0,20 |
|
Smarowanie |
> 2 m / s |
|
Przewodność cieplna |
42 W (m · k) -1 |
|
Współczynnik rozszerzalności cieplnej |
11 * 10-6k-1 |
Dostępne właściwości
Formy łożysk dostępne w standardowych wymiarach
· Tuleje cylindryczne
· Podkładki oporowe
· Płyty ślizgowe
Łożyska metryczne i tuleje calowe wykonywane na zamówienie: standardowe formy tulei o specjalnych wymiarach, półtuleje, specjalne kształty uzyskiwane przez tłoczenie, łożyska z nacięciami ustalającymi, otwory smarowe i rowki obrobione, niestandardowe projekty tulei
typowe aplikacje
-
Sprzęt rolniczy
-
Maszyneria konstrukcyjna
-
Sprzęt do przenoszenia materiałów
-
Sprzęt AGD i towary konsumpcyjne
-
Zawiasy z tyłu podwozia
-
Połączenia przegubowe
-
Wrzeciona wierteł
-
Skrzynie biegów i sprzęgła
-
Szlifierki i frezarki
