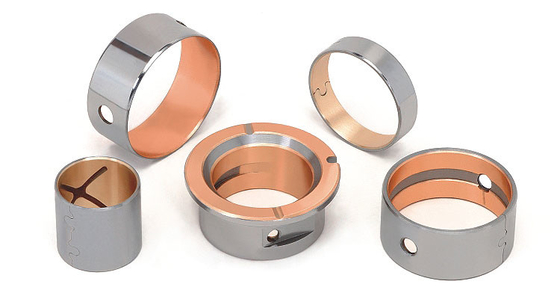

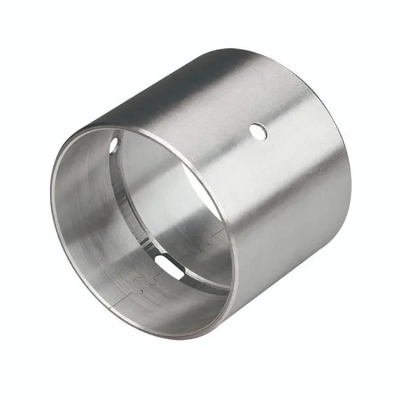

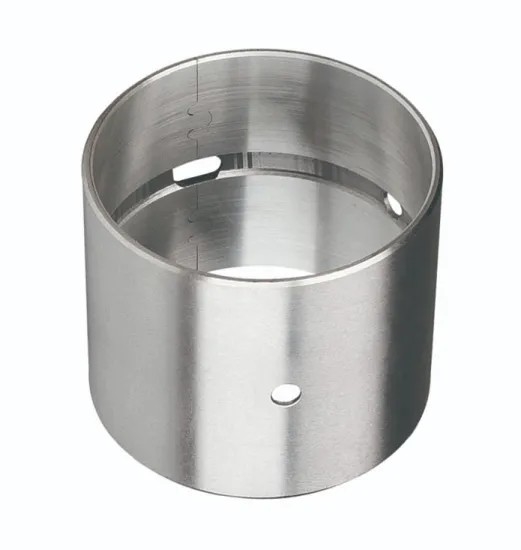

Tuleja korbowodu silnika, wysoka cyna, aluminium

Miejsce pochodzenia Producent tulei
Nazwa handlowa viiplus
Orzecznictwo ISO9001
Numer modelu Stal + AISn20Cu
Minimalne zamówienie NIESTANDARDOWE TULEJE NA ZAMÓWIENIE
Cena Bushing Sleeve Price Made in china
Szczegóły pakowania EKSPORT KARTON DREWNIANY PUDEŁKO DREWNIANE Futerał
Czas dostawy 3 - 15 DNI BIZNESOWYCH
Zasady płatności T / T Z ADVANCE
Możliwość Supply odlewana tuleja bimetalowa, Chiny, producenci, dostawcy, fabryka, hurtownia, metryczna tuleja samosm

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Materiał stal AlSn20Cu Rodzaj Tuleja bimetaliczna
rozmiar JF-20 443946 Obróbka powierzchniowa Poszycie miedzi / Cyna
Smarowniczy Smar Olejowy Funkcja Konserwacja
Cena fabryczna tulei łożyska tiffany@viiplus.com Producent samosmarujących tulei łożyskowych https://www.viiplus.com/
Wysokie światło Tuleja z brązu na podłożu stalowym, tuleje bimetaliczne Tuleja łożyska bimetalicznego Łożysko bimetaliczne ze stalowym podkładem i nakładką z brązu • Szczególnie nadaje się do ... Łożysk
Producenci łożysk tulei Dostawcy Eksporterzy plain bearings. łożyska ślizgowe. Long, maintenance-free service, manufactures bush
High Light

Tuleja korbowodu silnika bimetalicznego

,

stalowa tuleja korbowodu silnika AlSn20Cu

Zostaw wiadomość
opis produktu

Tuleja korbowodu silnika, wysoka cyna, aluminium



Wskazano na trend rozwojowy materiałów łożysk ślizgowych, który miał na celu rozwój bezołowiowych materiałów łożyskowych oraz przyspieszenie badań i rozwoju nowych materiałów i technologii.



Tuleja korbowodu silnika spalinowego, bimetaliczne łożysko ze stopu aluminium, łożysko osiowe JF-20 z wysokocynowego aluminium



Leaf Spring Pin Connecting Rod Steel Bronze Bimetal Bushing for Automotive Engines



JF-20 443946 stop łożyskowy z aluminium



Średnica wewnętrzna
39 mm
Średnica zewnętrzna
44 mm
Grubość
46 mm



Engine Connecting Rod Bush High Tin Aluminum



Wprowadzenie produktów

Tuleja aluminiowa, tuleje bimetalowe z brązu stalowego, tuleja kompozytowa to połączenie wysokiej wytrzymałości, nośności i zalet dobrej odporności na zużycie.Szczególnie nadaje się do zestawów o średnich i niskich prędkościach, wysokich i tak dalej.


Łożysko z aluminium o wysokiej zawartości cyny w oparciu o stalową matrycę, powierzchnia walców z materiałów AISn20Cu.Ten produkt mawtórna wytrzymałość zmęczeniowa i nośność, dobra odporność na korozję, dobre właściwości ślizgowe, itp. Ten produkt jest używany do średnich i małych mocy osi kołnierza panewki łożyska silnika spalinowego, łożysk silnika pociągu, powietrza, zastępuje nowatorskie produkty Babbitt.



Dane techniczne



Maksymalne obciążenie dynamiczne 90P N / mm² Najwyższa temperatura (° C) Smarowanie smarem 150 ° C
Maksymalna prędkość liniowa Smarowanie smarem —— Smarowanie płynem 250 ° C
Wysoka wartość PV —— Dopasuj średnicę osi twardość HRC ≥270
Współczynnik tarcia(μ) ——

chropowatość

Ra

0,16 ~ 0,63
Maksymalna prędkość liniowa Smarowanie płynem 15 Twardość warstwy stopu 30 ~ 40
Wysoka wartość PV 8 Współczynnik przewodności cieplnej 47 W / mk
Współczynnik tarcia (μ) 0,04 ~ 0,12 Współczynnik rozszerzalności liniowej (osiowy) 18 × 10-6/ K





Tolerancja grubości między obróbką otworu wewnętrznego a obróbką bez obróbki




Normalna grubość

Tolerancje serii B (nieobrabialne)

Tolerancje serii C (nieobrabialne)
1.0 -0,025 +0,25
+0,15
2.0 -0,030 +0,25
+0,15
2.5 -0,035 +0,25
+0,15
3.0 -0,040 +0,30
+0,15
3.5 -0,045 +0,30
+0,15
3.5 -0,050 +0,30
+0,15



Pole aplikacji


Maszyny inżynieryjne: koniec popularnych instytucji wspierających tuleję wału koła, tuleję osi holowniczej, tuleję wału napinającego;Przemysł samochodowy: okładzina wału wyrównawczego, stalowa tuleja sworznia, tuleja wału głównego zwrotnicy, tuleje korbowodu, tuleja wału wahacza zaworu, kołnierz wału CAM, tuleje różnicowe, tuleja wału przekładni, waty wrzeciona silnika spalinowego, podkładki oporowe, I część boczna pompy nurnikowej, na przykład część strony pompy zębatej.



Forma otworów olejowych



bimetal bushing



Forma klamry



bimetal bushing







Rozmiar Możliwość dostosowania
Orzecznictwo ISO9001, TS16949
Metody przetwarzania Wytłaczanie na zimno
Temperatura robocza 150 ℃ (smarowanie smarem), 250 ℃ (smarowanie olejem)
Materiał Stal + AlSn20Cu
Obróbka powierzchniowa Miedź / Cynowanie
Typowym zastosowaniem Wał główny silnika o dużej prędkości i dużym obciążeniu oraz sprężarka powietrza, maszyna chłodząca itp.



Tuleje bimetaliczne Standardowe wymiary Tabela



Tuleja Wymiary nominalne Gotowe wymiary
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym Średnica wewnętrzna tulei Średnica wewnętrzna obudowy Średnica wewnętrzna obudowy H7 Średnica osi f7, e7 Średnica wewnętrzna obudowy H7 po zmontowaniu Średnica zewnętrzna tulei Długość tulei Grubość (grubość stopu 0,3 mm)
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 10 12

12 +0,018

0

10 f7 -0,013

-0,028

10 +0,015

0

12 +0,068

+0,043

5. 10. 15





1,0 0

-0,015

Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 12 14

14 +0,018

0

12 f7 -0,016

-0,034

12 +0,018

0

14 +0,068

+0,043

5. 15. 20
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 15 17

17 +0,018

0

15 -0,016

-0,034

15 +0,018

0

17 +0,068

+0,043

10. 15. 20
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 18 20

20 +0,021

0

18 -0,016

-0,034

18 +0,018

0

20 +0,086

+0,056

10. 20. 30
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 20 23

23 +0,021

0

20 f7 -0,020

-0,041

20 +0,021

0

23 +0,086

+0,056

10. 20. 30



1,5 0

-0,015

Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 22 25

25 +0,021

0

22 -0,020

-0,041

22 +0,021

0

25 +0,086

+0,056

15. 25. 40
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 25 28

28 +0,021

0

25 -0,020

-0,041

25 +0,021

0

28 +0,086

+0,056

15. 30. 40
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 28 32

32 +0,025

0

28 -0,020

-0,041

28 +0,021

0

32 +0,115

+0,075

15. 30. 50









2,0 0

-0.02

Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 30 34

34 +0,025

0

30 -0,020

-0,041

30 +0,021

0

34 +0,115

+0,075

15. 30. 50
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 32 36

36 +0,025

0

32 f7 -0,025

-0,050

32 +0,025

0

36 +0,115

+0,075

20. 40. 50
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 35 39

39 +0,025

0

35 -0,025

-0,050

35 +0,025

0

39 +0,115

+0,075

20. 40. 60
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 38 42

42 +0,025

0

38 -0,025

-0,050

38 +0,025

0

42 +0,115

+0,075

20. 40. 60
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 40 44

44 +0,025

0

40 -0,025

-0,050

40 +0,025

0

44 +0,115

+0,075

20. 40. 60
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 42 46

46 +0,025

0

42 -0,025

-0,050

42 +0,025

0

46 +0,115

+0,075

20. 40. 60
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 45 50

50 +0,025

0

45 -0,025

-0,050

45 +0,025

0

50 +0,115

+0,075

30. 50. 80









2,5 0

-0,025

Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 48 53

53 +0,030

0

48 -0,025

-0,050

48 +0,025

0

53 +0,145

+0,095

30. 50. 80
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 50 55

55 +0,030

0

50 -0,025

-0,050

50 +0,025

0

55 +0,145

+0,095

30. 50. 80
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 52 57

57 +0,030

0

52 e7 -0,060

-0,090

52 +0,030

0

57 +0,145

+0,095

30. 60. 80
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 55 60

60 +0,030

0

55 -0,060

-0,090

55 +0,030

0

60 +0,145

+0,095

30. 60. 90
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 60 65

65 +0,030

0

60 -0,060

-0,090

60 +0,030

0

65 +0,145

+0,095

30. 60. 90
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 65 70

70 +0,030

0

65 -0,060

-0,090

65 +0,030

0

70 +0,145

+0,095

30. 70. 100
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 70 76

76 +0,030

0

70 -0,060

-0,090

70 +0,030

0

76 +0,160

+0,095

40. 70. 100







3,0 0

-0,03

Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 75 81

81 +0,035

0

75 -0,060

-0,090

75 +0,030

0

81 +0,165

+0,100

40, 80, 100
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 80 86

86 +0,035

0

80 -0,060

-0,090

80 +0,030

0

86 +0,165

+0,100

40, 80, 100
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 85 91

91 +0,035

0

85 e7 -0,072

-0,107

85 +0,035

0

91 +0,165

+0,100

40. 90. 100
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 90 96

96 +0,035

0

90 -0,072

-0,107

90 +0,035

0

96 +0,165

+0,100

50, 100
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 100 106

106 +0,035

0

100 -0,072

-0,107

100 +0,035

0

106 +0,180

+0,115

50, 100
Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 110 117

117 +0,035

0

110 -0,072

-0,107

110 +0,035

0

117 +0,180

+0,115

60, 100



3,5 0

-0,035

Tuleja bimetalowa z aluminium ze wzmocnieniem stalowym 120 127

127 +0,040

0

120 -0,072

-0,107

120 +0,035

0

127 +0,185

+0,120

60, 100





Jest to produkt wykonywany na zamówienie, dla którego nie przechowujemy zapasów.W zależności od rzeczywistych warunków użytkowania mogą być wymagane dodatkowe prace budowlane w zakresie rowków olejowych i kanałów smarnych.
