Tuleja Z Brazu E92F Lub E90F

Bearing Company, Bushing Company, stale badają nowe materiały i rozwój nowych produktów, Łożyska z kołnierzem kołnierzowym - Tuleje i łożyska - Rozmiar metryczny i calowy

Wszystko zaczynając od zainteresowań klienta, nadal dedykujemy produkty wysokiej jakości

Tuleja z brązu brązowa łożysko ślizgowe 35x39x40

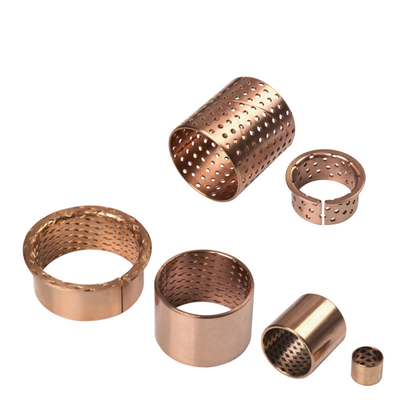

Brązowa tuleja z kołnierzem, owinięte łożysko z brązu z otworami przelotowymi

E92 pochodzi od E90;różnica między E90 i E92 to wgłębienia na powierzchni roboczej, które zastąpiono otworami przelotowymi.Te otwory pozwolą na większą zdolność zbierania smaru, który tworzy film smarny na początku ruchu i zmniejsza tarcie.Nadaje się do zastosowań o dużym obciążeniu i niższej prędkości, takich jak maszyny budowlane, transportowe i rolnicze.

Tuleje kołnierzowe to łożyska typu tulejowego z „kołnierzem” lub „barkiem” na jednym końcu.Kołnierz spełnia wiele funkcji.

Podstawowe funkcje
Łożysko otworu z brązowej tkaniny oparte jest na brązie CuSn6.5P0.1 lub CuSn8P0.3, z jednolitymi i uporządkowanymi otworami wtrysku oleju.Po montażu dodać smar.Łożysko ma zalety dużego magazynu oleju, łatwej instalacji i małej konstrukcji i może być używane zamiast tulei miedzianych, znacznie obniżając koszty
Główne parametry DATA TECHNICZNA
Maksymalne obciążenie
obciążenie statyczne
120N/mm2
twardość
HB 90-120
dynamiczne ładowanie
40N/mm2
Być
Wydłużenie
40%
Maksymalna prędkość linii
2m/s
Być
Temperatura robocza
-100 ℃ ~ 200 ℃
Maks. PV
2,8N/mm2.m/s
Być
współczynnik tarcia
0,08~0,25
wytrzymałość na rozciąganie
450N/mm2
Być
Przewodność cieplna
60W(mK)-1
Siła plonowania
Być
250N/mm2
Być
Współczynnik rozszerzalności liniowej
15x10-6K
Funkcje aplikacji CHARAKTER APLIKACJI

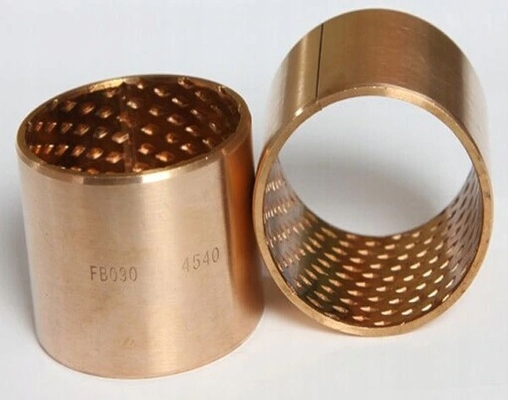

1. Wewnętrzny otwór produktu jest pełen kieszeni olejowych w kształcie rombu i wgłębień olejowych, które mogą przechowywać dużą ilość smaru podczas użytkowania i wydłużać okres między tankowaniami;
2. Mniejsze smarowanie olejem, odpowiednie w sytuacjach, w których smarowanie olejem lub wodą jest trudne;
3. Dobra odporność na zużycie, mały współczynnik tarcia i długa żywotność;
4. Może być używany w zakresie -100 ℃ -200 ℃;
5. Dobra wydajność docierania, niski poziom hałasu i brak zanieczyszczeń;
6. Cienkościenna konstrukcja, niewielka waga, może zmniejszyć objętość mechaniczną;
7. Matryca ma wysoką gęstość, brak wnęki na skurcz powietrza i dużą nośność;
Obecnie jest szeroko stosowany w częściach ślizgowych różnych maszyn, takich jak: wyposażenie maszyn automatycznych (części teleskopowe, wahadłowe, przesuwne, gięcie, wahadłowe, obrotowe) tuleje prowadzące cylindrów hydraulicznych, maszyny włókiennicze, maszyny do formowania tworzyw sztucznych, maszyny odlewnicze, maszyny gumowe, ciężarówki hydrauliczne, samochody, motocykle, porty, ochrona wody, inżynieria, maszyny rolnicze itp.

Owinięta brązowa tulejaTULEJA OPAKOWANA W BRĄZ Z OTWORAMI OLEJOWYMI.pdf

180 ID 185 OD x 100 mm Długa owinięta brązowa tuleja CuSn8 z otworami smarowymi. Skontaktuj się z nami
Zapytanie o części specjalne. Nr art. d DL [mm]

Oferta specjalna: Rabaty w wysokości 15%, 30%, 50% i 55% są dostępne przy zamówieniu. Brązowe łożyska 180100 wykonane z CuSn8, zwykła brązowa tuleja CuSn8, alternatywne numery części:

Tuleja z brązu 180-185-100 mm, zdobądź cenę łożysk z tulei z brązu. Perforowane, ślizgowe łożyska kołnierzowe Prcies, rozmiar metryczny do pojemników, sprzętu przemysłowego i maszyn. Tuleja z brązu kołnierzowego może również produkować

1. Samosmarujące,
2. Aplikacje o dużej prędkości i dużym obciążeniu,
3. Może pracować w szerokim zakresie temperatur,
4. Odporność na korozję,
5. Asortyment produktów, dostępny rozmiar kołnierza, łatwo dostosowywany

Brązowy materiał tulei

• CuSn8P (DIN 17662)

• DIN 1494 / ISO 3547


Łożyska z brązu, brązowy gleitlager są produkowane z walcowanej taśmy ze stopu brązu fosforowego, która jest twarda i ma doskonałe wykończenie.

Skład materiału jest następujący:

Brązowy wymiar łożyska


Metryczne / Imperialne: Metryczne (mm)
Średnica wewnętrzna: 180mm
Średnica zewnętrzna: 185mm
Długość: 100mm

Tolerancja łożyska brązowego


Tolerancja długości: Min: 99,75 mm Maks: 100,25 mm
Zalecana tolerancja wału: Min: 179,917 mm Maks: 179,957 mm (f7)
Zalecana tolerancja obudowy: Min: 185 mm Maks: 185,046 mm (H7)
ID po zamontowaniu: Min: 180 mm Maks: 180,155 mm



Podkładki owinięte w brąz
Taśma łożyskowa owinięta brązem
Łożyska ślizgowe owinięte brązem
Łożyska z kołnierzem owinięte brązem

Funkcja:

1. Łatwy montaż i smarowanie
2. Wysoka ładowność
3. Doskonała odporność na zużycie przy niższym tarciu
4. Wysoki poziom przewodności cieplnej
5. Minimalne wymiary całkowite
6. Odporność chemiczna
7. Może pracować w suchym/marginalnym smarowaniu przez krótki okres, niższy współczynnik tarcia przy początkowym ruchu

Tuleja owinięta, brąz CuSn8, DIN 1494 / ISO 3547, rozmiar tulei owijanej o niskich wymaganiach konserwacyjnych

Łożyska są owinięte z jednorodnego brązu formowanego na zimno (CuSn8 lub CuSn6,5), który może osiągnąć wyjątkowe właściwości materiału.Standardowe rozmiary są wyposażone w nacięcia smarujące w kształcie rombu na powierzchni łożyska.Te wgłębienia służą jako zbiorniki smaru do szybkiego tworzenia filmu smarnego na początku ruchu, a następnie zmniejszania tarcia podczas pracy.Materiał nadaje się do maszyn budowlanych i rolniczych.

Materiał

• CuSn8P (DIN 17662)

• DIN 1494 / ISO 3547

Specjalnie produkowane tuleje


Proces produkcyjny rozpoczyna się od przycięcia arkusza do odpowiedniego prostokątnego kształtu.Następnie blacha zostanie zrolowana i skalibrowana do ostatecznego rozmiaru i zakończona fazowaniem krawędzi.

Zakres aplikacji


Maszyny rolnicze, dźwigi samochodowe i maszyny budowlane, odpowiednie do obciążeń udarowych

Tolerancje


Tuleje są produkowane zgodnie z normą DIN 1494/ISO 3574 ze standardowymi rozmiarami dla tolerancji oprawy H7 i tolerancji wału f7 lub h8.

Prośba:


Stosowany jest w warunkach zwiększonego obciążenia, ale małej prędkości, np. w pojazdach rolniczych, budowlanych i inżynieryjnych.
Jest szeroko stosowany w maszynach wyciągowych, maszynach budowlanych, samochodach, ciągnikach, ciężarówkach, obrabiarkach i niektórych silnikach mineralnych.

Rodzaje tulei na sprzedaż


Tuleja z brązu Cusn8p fb090 tuleja miedziana tuleja rowkowa fb090 tuleja mosiężna tuleja cusn8 łożyska fb090 łożyska bezolejowa tuleja z brązu samosmarująca tuleja z brązu tuleja z brązu olejowego, łożyska toczne tuleja grafitowa cusn8p wysokiej jakości łożysko spiekane z mosiądzu fb brąz fb090 tuleja bezolejowa
Aby uzyskać więcej informacji, skontaktuj się z naszym działem sprzedaży technicznej.
