• Podkładki oporowe

Standardowe wymiary podkładek oporowych bezobsługowych


• Łożyska kołnierzowe

Standardowe wymiary cylindrycznych łożysk ślizgowych z kołnierzem


• Łożyska cylindryczne

Standardowe wymiary cylindrycznych łożysk ślizgowych

Dane dotyczące zastosowania

zakres temperatur  -40 do +150 °C

smarowane smarem
max. wartość PV 2,8 MPa m/s
max. prędkość ślizgania 2,5 m/s
max. nacisk powierzchniowy stat. 120 MPa - dyn. 40 MPa

rozszerzalność cieplna 18 x 10-6 °C-1

współczynnik tarcia:

smarowane smarem μ = 0,06 do 0,2

Konstrukcja łożyska

Zalecane dopasowanie

• wał f7
• obudowa H7
• łożysko zgodnie z DIN ISO 3547-1 (dawniej DIN 1494)

Rozszerzalność cieplną należy wziąć pod uwagę w temperaturach powyżej 80 °C.

Materiał współpracujący

• chropowatość powierzchni Ra = 0,4 μm
• minimalna twardość > 200 HB

Seria owiniętych łożysk brązowych o szerokim zastosowaniu w wielu obszarach.

Zastosowanie łożysk ślizgowych

• Zakłady mechaniczne i inżynieria hydrauliczna stali
• Ogólny przemysł budowy maszyn
• Zakłady metalurgiczne i walcownie
• Sprzęt górniczy i budowlany
• Sprzęt przeciwpożarowy

Samonastawne łożysko ślizgowe

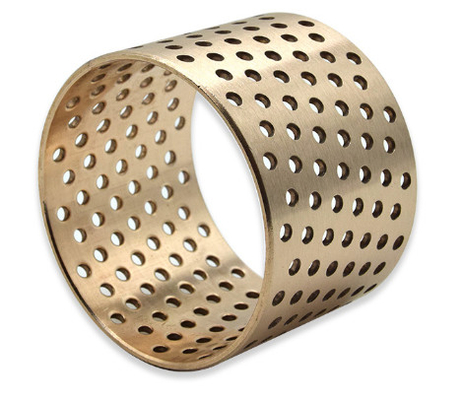

Brązowe łożyska ślizgowe z otworami na smar, tuleje cylindryczne, brązowe tuleje wykonane na zamówienie z Chin; Wykonane z materiału Cusn8p (Din 17662);Din 1494 / Iso 3547;Niska konserwacja; Z smarowaniem Otwór.http://BRONZEGLEITLAGER.COM,

Chiny specjalizują się w handlu i produkcji metalowych i kompozytowych plastikowych łożysk ślizgowych, od stalowych, brązowych, nierdzewnych lub bimetalicznych łożysk ślizgowych po spiekane metalowe tuleje.

Dostępność

Formy łożysk dostępne w standardowych wymiarach
· Tuleje cylindryczne. Formy łożysk wykonane na zamówienie: tuleje cylindryczne o niestandardowych wymiarach, tuleje kołnierzowe, płyty ślizgowe, niestandardowe konstrukcje łożysk.

Specjalna produkcja brązowych tulei. Na życzenie możemy zaoferować specjalne rozmiary, kształty, formy lub długości. Skontaktuj się z nami, aby uzyskać wycenę lub więcej informacji.

Montaż tulei

Łożyska są przeznaczone do wciskania w obudowę z tolerancją H7. Średnica wewnętrzna łożyska ślizgowego będzie wtedy utrzymywać tolerancję H9.

Charakterystyka

– Bardzo duża nośność
– Dobre właściwości smarowania
– Szeroki zakres temperatur
– Łatwy montaż

Smarowanie tulei 092 | Brązowe łożyska ślizgowe ze zbiornikami smaru

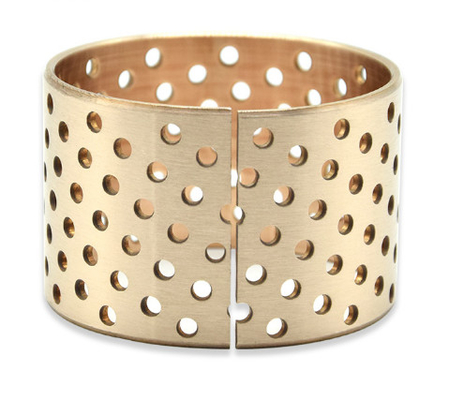

Brązowe łożysko owinięte z kieszeniami olejowymi (092 CYLINDRICAL BUSHES)

Vsb-22 092 Tuleje cylindryczne

Łożyska są owinięte z formowanego na zimno jednorodnego brązu (CuSn8) o wyjątkowych właściwościach materiałowych. Standardowe rozmiary są wyposażone w romboidalne zagłębienia smarujące na powierzchni łożyska. Zagłębienia te służą jako zbiorniki smaru, aby szybko zbudować film smarujący na początku ruchu, a następnie zmniejszyć tarcie podczas pracy. Materiał nadaje się do zastosowań w maszynach budowlanych i rolniczych.

Brązowe łożyska i brązowe tuleje wykonane z CuSn8 z zagłębieniami smarującymi

Właściwości łożyska
