Trzpień zaworu motylkowego z dźwignią blokującą Włókno szklane i stal nierdzewna 316 z podszewką TFE

Szczegóły Produktu:
Miejsce pochodzenia: Producent tulei zaworowych
Nazwa handlowa: Straight Sleeve Bore Bushings
Orzecznictwo: wrapped bushing, Bronze Steel self-lubricatging bushing, DIN 1494 / ISO 3547, Low-maintenance
Numer modelu: Tuleje tulejowe Zastosowania obejmują zawory, komercyjne systemy tryskaczy przeciwpożarowych, miesza
Zapłata:
Minimalne zamówienie: 100 sztuk / sztuk (min. Zamówienie)
Cena: Negotiable
Szczegóły pakowania: Eksportuj standardowe opakowanie
Czas dostawy: 1 ~ 2 TYGODNIE
Zasady płatności: TT ZGODNIE
Możliwość Supply: Zawory dzielone stalowe tuleje Łożyska wału Dostawcy

Szczegóły informacji

Materiał: Stal kartonowa, brąz, PTFE Poszycia: Cyna lub miedź
Charakterystyka: Bezobsługowe i bezobsługowe łożyska ślizgowe typu: tuleje, tuleje kołnierzowe, podkładki, listwy lub specjalne wzory
rozmiar: dostępny standardowy rozmiar Jakość: OEM
Port: Shanghai aplikacji: tuleja wahacza według DIN1494

opis produktu

VIIPLUS WYKONANY NA ZAMÓWIENIE Łożyska ślizgowe CHINY składają się z tkanej tkaniny PTFE z włóknami wzmacniającymi nałożonymi na metalową stal lub podkładkę ze stali nierdzewnej. ŁOŻYSKA AUTOMATYCZNE SMAROWANIA VIIPLUS CHINY są zwykle stosowane w zaworach, urządzeniach hydroenergetycznych, urządzeniach dźwigowych i wielu innych zastosowaniach. Producenci zaworów cenią gatunki stali nierdzewnej PTFE i PTFE ze względu na ich wysoką zdolność przenoszenia obciążeń i odporność chemiczną.

ZUŻYCIE CZĘŚCI I ŁOŻYSK Łożyska trzpienia: włókno szklane i stal nierdzewna 316 z podszewką TFE

  • Możliwości wysokiej temperatury i obciążenia
  • Niski współczynnik tarcia
  • Doskonała odporność chemiczna
  • Bardzo niski poślizg kija

Tuleja zaworowa wg DIN1494

TULEJE ZAWORÓW MOTYLOWYCH Łożyska samosmarujące - tuleje ślizgowe z włókna

Zastosowanie łożysk samosmarujących w tulejach i łożyskach zaworów motylkowych Zapewnia łatwy montaż do niewygodnych, wielośrubowych zaworów waflowych lub kołnierzowych.

Zalety wysokowydajnych łożysk samosmarujących


Łożyska bezobsługowe są stosowane w typowych płynach hydraulicznych i w wielu typach emulsji wodnych, odpowiednie dla pomp łopatkowych, przekładni, pomp nurnikowych i silników. Oprócz doskonałych właściwości ciernych i przeciwzużyciowych są stabilne i niezawodne przy wymaganych obciążeniach i prędkości, dzięki czemu nadają się do wielu zastosowań hydrodynamicznych.

Podanie

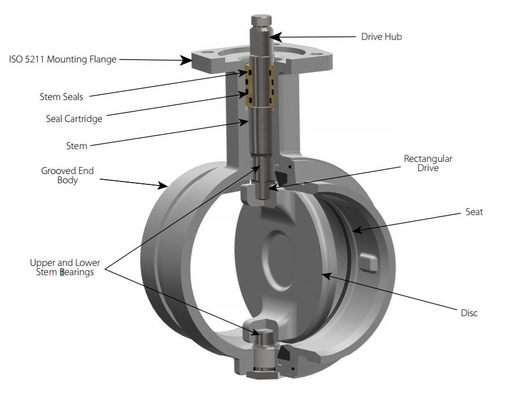

Łożysko pokrywy i zintegrowane łożysko gniazda prowadzą zespół trzpienia w celu dokładnego wyrównania z gniazdem.
Do stosowania w instalacjach rurowych ze stali węglowej, żeliwa sferoidalnego i tworzyw sztucznych.

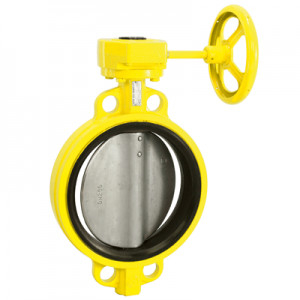

Tuleje zaworów motylkowych z dźwignią blokującą

Uchwyt klapy prosta konstrukcja, mały rozmiar, niewielka waga, tylko kilka części. Wystarczy tylko obrócić o 90 °, można szybko otwierać i zamykać, prosta obsługa, a jednocześnie zawór ma dobre właściwości kontroli przepływu. jest w pozycji całkowicie otwartej, grubość płyty motylkowej jest jedynym oporem, gdy medium przepływa przez korpus zaworu, więc spadek ciśnienia przez zawór jest bardzo mały, więc ma lepszą kontrolę przepływu.

OPIS

Dostępne bez uchwytu, z napędem zębatkowym, z uchwytem dźwigni blokady i ogranicznikiem pamięci lub z 10-pozycyjnym uchwytem i ogranicznikiem pamięci

VIIPLUS jest jednym z producentów tulei zaworowych i łożysk z zaawansowanym zakładem zaworów w Chinach, który może pokryć pełną produkcję tulei w celu zaspokojenia popytu i wymagań naszych klientów.

Wszystkie wewnętrzne łożyska samosmarujące zaworu są łożyskami ślizgowymi, a cały materiał jest wykonany z wkładki PTFE ze stali węglowej.


Nasza oferta tulei i łożysk obejmuje wiele typów zaworów, takich jak: brama, kula, kratka, piłka, motyl, nuklearne, podwodne, sterowanie, zawór bezpieczeństwa i wyposażenie głowicy. Cały wskazany zakres tulei zaworowych działa w różnych branżach. Większość przepustów wykorzystywana jest w przemyśle naftowym, gazowym, morskim, chemicznym, energetycznym, jądrowym, wydobywczym i separacji powietrza.

VIIPLUS jest w stanie zapewnić kompletne rozwiązanie przepustów zaworów przemysłowych z całkowicie identyfikowalnym i wewnętrznym systemem kontroli jakości. VIIPLUS udowodnił stabilną jakość, niezawodność i wydajność.

Oferuje łatwą instalację do niewygodnych, wielośrubowych płytek waflowych lub zaworów kołnierzowych

Rozmiary od 14 do 24 ″ | DN350 –DN600

Ciśnienie do 300 psi | 2068 kPa | 21 barów

Łożyska ślizgowe zwijane VIIPLUS są zaprojektowane tak, aby spełniać normy branżowe dotyczące tulei samosmarujących. Zapewniają wszystkie zalety tulei przy minimalnych kosztach. Stal węglowa jest zwykle stosowana jako materiał podkładowy, a zewnętrzna powierzchnia jest powlekana w celu ochrony przed korozją. Inne metale mogą być dostarczone na specjalne zamówienie. Typowe zastosowania obejmują pojazdy samochodowe, sprzęt rolniczy, sprzęt budowlany i sprzęt do przenoszenia materiałów. TULEJE VIIPLUS mogą być również dostarczone do specjalnych zastosowań - skonsultować się z Działem Inżynierii Dynamiki Transportu.

Tuleje VIIPLUS są produkowane z lekkiego, zwartego materiału o minimalnej objętości, co upraszcza montaż wału. Dzięki wysokiej odporności chemicznej wały można pokryć lub pokryć materiałami odpornymi na chemicznie agresywne ciecze, gaz lub ciała stałe, poprzez nałożenie dodatkowej warstwy galwanicznej. Ten rodzaj tulei nie wymaga smarowania, a jego temperatura robocza wynosi od -195 ° C do + 280 ° C.

ŁOŻYSKA PRZESUWNE WALCOWANE NA SUCHO (PTFE)


Stal + Brązowy Proszek + PTFE / Włókno (DU)

CHARAKTERYSTYKA

Główna funkcja:

  • Absorbowanie i przenoszenie sił radykalnych

  • Łączenie ze sobą ruchomych elementów

  • Zapewnienie dokładności prowadzenia przy ruchach promieniowych i osiowych przez cały okres użytkowania

Materiał jest zaprojektowany do pracy bez dodatkowego smarowania i będzie działał doskonale, gdy smarowanie jest obecne. Niskie tarcie, niski wskaźnik zużycia, dobre właściwości ślizgowe i bardzo niska absorpcja to tylko niektóre cechy tego materiału. Tuleje VSB-10 będą wspierać ruch obrotowy, liniowy i oscylacyjny.

STRUKTURA


1. Grubość mieszanki PTFE / Włókno 0,01 ~ 0,03 mm. Jest to powierzchnia styku obracającego się wału. Drobne cząstki warstwy PTFE i spiekanego brązu łączą się, tworząc trwały film smarny, który pokrywa wał.

2. Spiekany proszek z brązu o grubości 0,20 * 0,35 mm. Specjalna kompozycja sproszkowanej miedzi jest stopiona termicznie z podkładem stalowym. Ta warstwa kontaktowa działa jak kotwica dla warstwy PTFE i przewodzi wzrost temperatury z dala od powierzchni nośnych.


3. Podłoże ze stali niskowęglowej. Podstawa tulei stanowi stalowy tył, który zapewnia wyjątkową stabilność, przenoszenie obciążenia i odprowadzanie ciepła.

DANE TECHNICZNE

Stal węglowa + proszek miedziany + (PTFE + Pb + wypełniacz)

STRUKTURA I SKŁAD

  • Samosmarujący materiał tulei kompozytowo-metalowo-polimerowej

  • Stalowy tył + Porowaty spiek brązowy +

  • PTFE + ołów

SZLIF


Warstwa przesuwna
PTFE + ołów

Porowaty spiek brązu
Stalowy podkład

WYDAJNOŚĆ OPERACYJNA

Suchy

Bardzo dobre

Smarowane olejem

Dobry

Smar smarowany

Targi

Smarowane wodą

Targi

Smarowany płyn procesowy

Targi

* W zależności od warunków pracy

Max. obciążenie

Statyczny

250 N / mm2

Dynamiczny

140 N / mm2

Max. prędkość

Suchy

2m / s

Smarowanie

> 2 m / s

Max. PV (suchy)

Krótki czas

3,6 N / mm2 * · m / s

Ciągły

1,8 N / mm2 * · m / s

Temp.

-195 ℃ ~ + 280 ℃

Współczynnik tarcia

0,03 ~ 0,20

Przewodność cieplna

42 W (m · k) -1

Współczynnik rozszerzalności cieplnej

11 * 10-6k-1

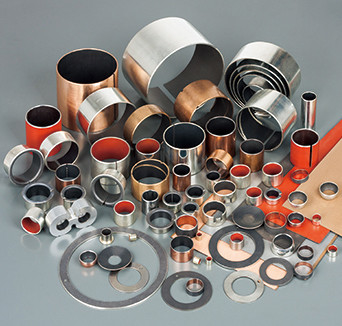

DOSTĘPNOŚĆ

Formy łożysk dostępne w standardowych wymiarach
· Tuleje cylindryczne
· Tuleje kołnierzowe
· Podkładki oporowe
· Podkładki kołnierzowe
· Płytki przesuwne

Łożyska ślizgowe są dostępne jako tuleje, tuleje kołnierzowe, podkładki, listwy lub wykonania specjalne.


Łożyska metryczne i tuleje imperialne wykonywane na zamówienie: standardowe formy tulei o specjalnych wymiarach, pół tuleje, specjalne kształty uzyskane przez tłoczenie lub głębokie tłoczenie, niestandardowe projekty tulei

TYPOWE APLIKACJE


Tuleje viiplus są używane w różnych aplikacjach, na przykład:
* pojazdy hydrauliczne;
* samochody;
* motocykle;
* maszyny rolnicze;
* maszyny włókiennicze;
* maszyny drukarskie;
* sprzęt gimnastyczny i więcej;
* itd.
