Zewnętrzne łożysko sferyczne Pionowe łożysko ślizgowe blokujące poduszkę z gniazdem Seria UCP | Bloki i tuleje oporowe

Nazwa marki: Met Metal-Polymer Bearings Bearings () China Bushing
Numer modelu: Rodzaj tulei: Łożyska z kołnierzem, w szerokości kołnierza, materiał
MOQ: Do negocjacji
Cena £: bearings metric sizes,thrust washers,flanged bearings Suppliers
Warunki płatności: TT ZGODNIE
Zdolność do zaopatrzenia: 100000 sztuk / sztuk dziennie
Szczegółowe informacje
Miejsce pochodzenia:
Producent tulei kołnierzowych
Orzecznictwo:
DIN1709
Materiał:
Stal chromowana
Główny rynek:
Europa Ameryka Afryka Bliski Wschód
Pakiet:
Kartony, paleta drewniana, opakowanie przemysłowe
Zastosowanie:
maszyneria
Usługa:
oferowane OEM
Rodzaj:
Łożysko kulkowe sferyczne Pillow Block z gniazdem
Wartość fabryczna:
Tiffany@viiplus.com
Wytwórca samoczmywających się obudowy łożysk:
https://www.viiplus.com/
Pozycja:
bucha sinterizada flangeda
Wysokie światło::
Producenci tulei łożysk kołnierzowych
Tuleja łożyska kołnierzowego:
manufactures flange bearing dry slide bushings in various designs and from different materials.
Tuleje kołnierzowe:
Tuleje kołnierzowe (zamontowane), w zależności od średnicy otworu d: Średnica kołnierza
Producenci Łożeń Busch Dostawcy Eksporterzy:
długotrwała, bezobsługowa obsługa, produkuje bąki w różnych konstrukcjach i z różnych materiałów. ti
Szczegóły pakowania:
Szczegóły pakowania dla Stabilnej wydajności Tuleja kołnierzowa
Możliwość Supply:
100000 sztuk / sztuk dziennie
Podkreślić:

flanged sleeve bearing bronze

,

metric flanged sleeve bearing

Opis produktu

Seria łożysk przesuwnych z pionowym blokem poduszkowym z siedzeniem zewnętrznego łożyska kulistego UCP oferuje solidne i niezawodne rozwiązanie dla różnych zastosowań przemysłowych.Łożyska te są przeznaczone do obsługi obciążenia zarówno promiennego, jak i osiowego, zapewniając płynną i skuteczną pracę w wymagających warunkach.

Seria UCP posiada wyjątkową kulistą powierzchnię zewnętrzną, która umożliwia łatwą instalację i ustawienie.podczas gdy konstrukcja łożyska przesuwnego zapewnia płynny ruch i zmniejszone tarcie.

Blokówki, które tworzą rdzeń tych łożysk, są precyzyjnie obrobione, aby zapewnić dokładne dopasowanie i długotrwałe działanie.Są one zazwyczaj wykonane z materiałów o wysokiej wytrzymałości, takich jak żelazo lub stal, które wytrzymują ciężkie obciążenia i trudne warunki.

Oprócz bloków buchowych, łożyska serii UCP zawierają również płyty napędowe.Działają w połączeniu z blokami buchowymi, aby zapewnić kompletne rozwiązanie dla zastosowań ruchu rotacyjnego i liniowego.

Seria łożysk przesuwnych pionowych bloków poduszkowych UCP nadaje się do szerokiego zakresu zastosowań przemysłowych, w tym pomp, przenośników, wentylatorów i innego obracającego się sprzętu.Znajdują się one w ropie naftowej i gazie, górnictwa, przemieszczania ziemi i innych ciężkich gałęzi przemysłu, w których niezawodność i trwałość są najważniejsze.

Dzięki ich solidnej konstrukcji, precyzyjnym komponentom i zdolności do obsługi zarówno radialnych, jak i osiowych obciążeń,łożyska serii UCP są doskonałym wyborem dla każdego zastosowania wymagającego płynnego i wydajnego ruchu rotacyjnego lub liniowego.

Blok poduszki łożysk przesuwny łożysk zewnętrzny kulisty łożysk pionowy blok poduszki z siedzeniem

Bloki i płyty napędowe Włókna kuliste z siedzeniem zewnętrznym wykonane w Chinach


Zewnętrzne łożyska kulkowe z siedzeniem jest wewnętrznym pierścieniem poszerzonełożyska kulkowe z głębokim rowuz podwójnym uszczelnieniem i kulistą sekcją na pierścieniu zewnętrznym
Ładowarka składająca się z siedzenia łożyska i siedzenia łożyska.
Błędy spowodowane nieprawidłowym ustawieniem osi, długim odchyleniem łożyska i deformacją powierzchni dna instalacji.
Zewnętrzne kuliste łożyska z siedzeniem jest kompaktowy w strukturze, łatwe do montażu i demontażu, odpowiedni do prostego wsparcia, często stosowane w górnictwie i zarządzania
Złoto, rolnictwo, przemysł chemiczny, maszyny transportowe itp.

Definicja bloku poduszki łożyska: blok lub standard do podtrzymania dziennika (jak wału)

Łóżko bloków poduszkowych


Blok poduszkowy to podstawa służąca do zapewnienia wsparcia dla wirującego wału za pomocą kompatybilnych łożysk i różnych akcesoriów.Materiał obudowy dla bloku poduszki jest zazwyczaj wykonany z żeliwa lub stali.

Łożyska serii UCP to seria metrycznych łożysk kulistych z łożyskami.

Sferyczne łożyska poduszkowe z siedzeniem: UCP, UCF, UCFL, UCT, UCFC UCPH, UCFA UCPA, UCFB, UCHA i inne modele kompletne. Zewnętrzne łożyska kulkowe to w rzeczywistości wariant łożyska kulkowego głębokiego rowu.

Jego cechą jest to, że jego pierścień zewnętrzny i powierzchnia zewnętrznej średnicy są kuliste,który może być zamontowany w odpowiedniej wypukłej sferycznej powierzchni siedzenia łożyska, aby odgrywać rolę środkowania.

Wysoka precyzja wysoka prędkość wysoka trwałość

Pozostałe łożyska kulkowe zewnętrzne z siedzeniem


łożyska kuliste z siedzeniem to rodzaj łożyska, który łączy łożyska toczące się i łożyska siedzące.o pojemności nieprzekraczającej 50 cm3, różnorodność kształtów konstrukcyjnych, wszechstronność i dobra wymiana.


Jednocześnie, tego rodzaju łożysk w konstrukcji ma również pewien stopień centralności, łatwy do zainstalowania, z podwójną strukturą urządzenia uszczelniającego, może pracować w złych warunkach.Blok łożyska jest zazwyczaj odlewanyPowszechnie stosowane siedzenia to siedzenie pionowe (P), kwadratowe (F), kwadratowe (FS), okrągłe (FC), diamentowe (FL), pierścieniowe (C), przesuwane (T).


zewnętrzne łożyska kuliste z siedzeniem podzielone są na centrum łożyska i siedzenie łożyska, w nazwie centrum łożyska plus siedzenie łożyska,na przykład ze zewnętrznym łożyskiem kulistym UC205 z pionowym siedzeniem o nazwie UCP205- Z powodu...silna zamiennośćw przypadku łożyska kulistego z siedzeniem, środek łożyska może być montowany według woli w łożysku o tej samej specyfikacji i różnych kształtach.

Zestaw łożysk poduszkowych

  • Z zewnętrznej kulistej łożyska poduszkowego zpionowe siedzenie
  • Pozostałe, o średnicy przekraczającej 10 mmsiedzenie kwadratowe
  • Z zewnętrznej kulistej łożyska poduszkowego zDiamentowe siedzenie
  • Różnice pomiędzy silnikiem i silnikiemSzefie.
  • Z zewnętrznej kulistej łożyska poduszkowego zsiedzeń pierścieniowy
  • Z zewnętrznej kulistej łożyska poduszkowego zsiedzenie z bloku przesuwnego
  • Z zewnętrznej kulistej łożyska poduszkowego zpodwieszone siedzenie
  • Z zewnętrznej kulistej łożyska poduszkowego zpodwieszone siedzenie
  • Z zewnętrznej kulistej łożyska poduszkowego zregulowane diamentowe siedzenie
  • Z zewnętrznej kulistej łożyska poduszkowego zsiedzenie do przebijania
  • Z zewnętrznej kulistej łożyska poduszkowego zpozostałe siedzenia

UCP 204 205 206 207 208 209 210 203 UC201

Tabela rozmiarów łożysk bloków poduszkowych

Tabela specyfikacji wymiarów łożyska z siedzeniem

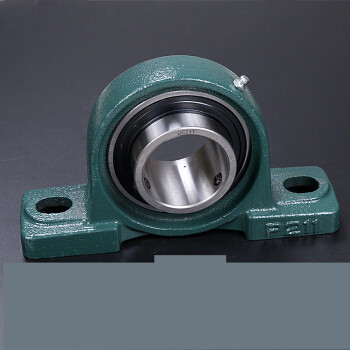

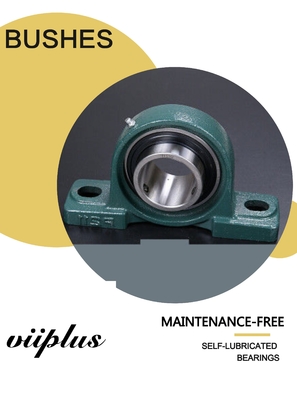

Zewnętrzne łożysko sferyczne Pionowe łożysko ślizgowe blokujące poduszkę z gniazdem Seria UCP |  Bloki i tuleje oporowe 0Zewnętrzne łożysko sferyczne Pionowe łożysko ślizgowe blokujące poduszkę z gniazdem Seria UCP |  Bloki i tuleje oporowe 1

TYPU Rozmiar ((mm) Tłuszcz
d D B S L J H H1 H2 A N N1 De kg
UCP201 12 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0.7
UCP202 15 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0.7
UCP203 17 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0.7
UCP204 20 47 31 12.7 127 95 33.3 65 14 38 13 19 M10 0.7
UCP205 25 52 34.1 14.3 140 105 36.5 71 15 38 13 19 M10 0.8
UCP206 30 62 38.1 15.9 165 121 42.9 83 17 48 17 23 M14 1.3
UCP207 35 72 42.9 17.5 167 127 47.9 93 18 48 17 23 M14 1.6
UCP208 40 80 49.2 19 184 137 49.2 100 18 54 17 23 M14 1.9
UCP209 45 85 49.2 19 190 146 54 106 20 54 17 23 M14 2.2
UCP210 50 90 51.6 19 206 159 57.2 114 21 60 20 26 M16 2.6
UCP211 55 100 55.6 22.2 219 171 63.5 126 23 60 20 26 M16 3.3
UCP212 60 110 65.1 25.4 241 184 69.8 138 25 70 20 26 M16 4.6
UCP213 65 120 65.1 25.4 265 203 76.2 151 27 70 25 31 M20 5.9
UCP214 70 125 74.6 30.2 266 210 79.4 157 27 72 25 31 M20 6.6
UCP215 75 130 77.8 33.3 275 217 82.6 163 25 74 25 31 M20 7.4
UCP216 80 140 82.6 33.3 292 232 88.9 175 30 78 25 31 M20 9
UCP217 85 150 85.7 34.1 310 247 95.2 187 32 83 25 31 M20 11
UCP218 90 160 96 39.7 327 262 101.6 200 33 88 27 33 M22 13
UCP220 100 180 108 42 380 308 115 225 40 95 30 38 M24 16
UCP305 25 62 38 15 175 132 45 85 15 45 17 20 M14 1.4
UCP306 30 72 43 17 180 140 50 95 18 50 17 20 M14 1.8
UCP307 35 80 48 19 210 160 56 106 20 56 17 25 M14 2.8
UCP308 40 90 52 19 220 170 60 116 22 60 17 27 M14 3
UCP309 45 100 57 22 245 190 67 129 24 67 20 30 M16 4.1
UCP310 50 110 61 22 275 212 75 143 27 75 20 35 M16 5.8
UCP311 55 120 66 25 310 236 80 154 30 80 20 38 M16 7.4
UCP312 60 130 71 26 330 250 85 165 32 85 25 38 M20 9.4
UCP313 65 140 75 30 340 260 90 176 33 90 25 38 M20 10
UCP314 70 150 78 33 360 280 95 187 35 90 27 40 M22 12
UCP315 75 160 82 32 380 290 100 198 35 100 27 40 M22 14
UCP316 80 170 86 34 400 300 106 210 40 110 27 40 M22 18
UCP317 85 180 96 40 420 320 112 220 40 110 33 45 M27 20
UCP318 90 190 96 40 430 330 118 235 45 110 33 45 M27 24
UCP319 95 200 103 41 470 360 125 250 45 120 36 50 M30 29
UCP320 100 215 108 42 490 380 140 275 50 120 36 50 M30 35
UCP321 105 225 112 44 490 380 140 280 50 120 36 50 M30 35
UCP322 110 240 117 46 520 400 150 300 55 140 40 55 M33 45
UCP324 120 260 126 51 570 450 160 320 65 140 40 55 M33 55
UCP326 130 280 135 54 600 480 180 355 75 140 40 55 M33 72
UCP328 140 300 145 59 620 500 200 390 75 140 40 55 M33 89

łożyska UCP zwane również łożyskami kulistymi z pionowego przewodu na wierzchu siedzenia, niektóre rodzaje łożysk z łożyskami kulistymi w najbardziej klasycznej i najczęściej stosowanej formie,odpowiedni dla całego urządzenia przesyłowego oraz wału i powierzchni montażowej równoległych do mechanicznego.Etiketa krajowa: GB/T7810


Uwaga:


1. Ogólne wymiary ucp201-ucp203 w tabeli są takie same;
2. UCP201 ma średnicę 12, UCP202 ma średnicę 15, a UCP203 ma średnicę 17. Wszystkie średnice powyżej UCP204 mnożone są przez dwie ostatnie cyfry przez 5.UCP204 ma średnicę 20 mm, a UCP205 ma średnicę 25 mm.
3Pierwsza liczba po UCP jest serią łożysk, 2 jest serią lekką, a 3 serią ciężką.
