opis produktu

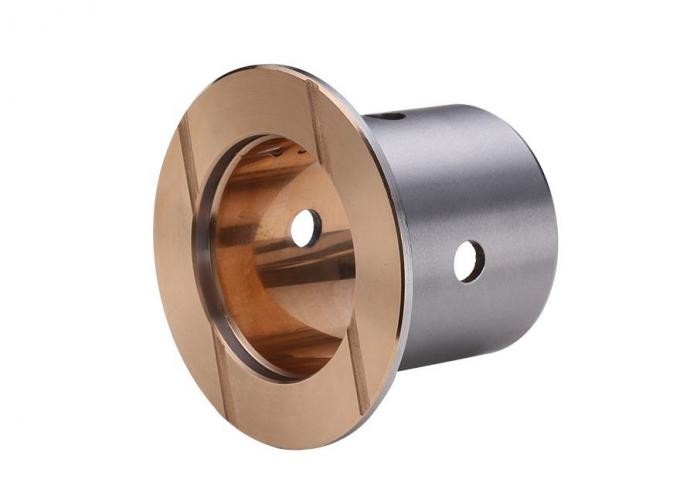

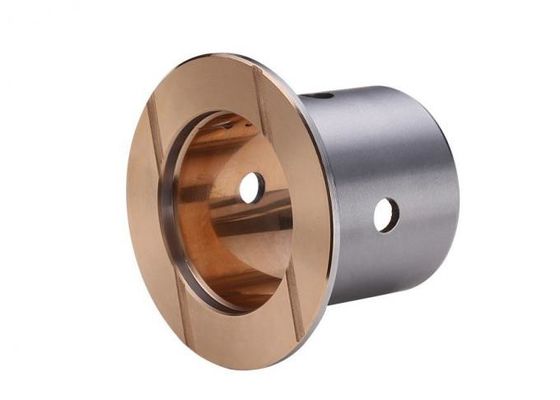

Rowki olejowe wału i tuleje łożysk bimetalicznych kołnierza blokującego z wgłębieniem olejowym CuSn10Pb10



---

Do montażu rolek gąsienic, producent rolek Tuleja bimetaliczna.



Produkujemy i dostarczamy szeroką gamę tuleje z brązu ze stali bimetalicznej z rowki i łożyska ślizgowe i ślizgowe.To jest zrobione z wysokiej jakości stal niskowęglowaoraz spiekany i walcowany stop miedzi (CuSn10Pb10) jako jego powierzchnię.Ma wysoką wytrzymałość zmęczeniową, nośność i udarność.Tuleje bimtel są używane do korbowodów silników samochodowych, skrzyń biegów, maszyn inżynieryjnych i rolniczych itp., Które dokładnie pasują do różnych zastosowań i środowisk operacyjnych.

Jeśli potrzebujesz pomocy w doborze najlepszych tulei bimetalowych i łożysk kołnierzowych do konkretnego zastosowania, kliknij tutaj, aby przejść do naszego katalogu online Łożyska ślizgowe bimetaliczne standardowe Sae 792 wcięcia specyfikacja dla łożysk bimetalowych Tuleje serii o niestandardowym rozmiarze, w tym typy do pobrania. Tuleje bimetaliczne i łożyska ślizgowe to stal niskowęglowa jako podkład, spiekany stop cynowo-brązowy jako powierzchnia wewnętrzna z różnymi rowkami olejowymi i wgłębieniami olejowymi.

Bimetaliczne łożyska samosmarujące

Rodzaje rowków i wgłębień tulei oraz zatrzasków









Tuleje z rozciętymi rękawami

Tuleje blokady klinowej



ID po naprawieniu, Wall Thinkness, Housing Bore (H7)

Możemy zaprojektować bimetaliczne metryczne tuleje kołnierzowe o różnych rozmiarach zgodnie z wymaganiami klienta.



To jest bimetaliczny materiał łożyskowyw którym stop brązu składa się z dwuwarstwowej struktury ze stalowym podkładem.Ta konstrukcja, której wytrzymałość mechaniczna jest wysoka, może być stosowana w warunkach smarowania i pracy z dużą prędkością / dużym obciążeniem.Może być wykonany z różnych materiałów, w zależności od zastosowania, warunków użytkowania i smarowania.



Spiekana warstwa SAE797 + podkład stalowy + miedź / cynowanie (CuPb10Sn10)
Spiekana warstwa SAE799 + wzmocniona stalą + miedź / cynowanie (CuPb24Sn4)
Spiekana warstwa SAE48 + wzmocniona stalą + miedź / cynowanie (CuPb30)
Spiekana warstwa SAE783 + wzmocniona stalą + miedź / cynowanie (AlSn20Cu)





Rodzaje rowków olejowych do tulei bimetalowych



Rodzaje łączników doczołowych do tulei bimetalowych (szczelinowe i klinczowe)

Łożyska bimetaliczne Tuleje Kształt klamry



Bushing Company, Sintered SAE-799 CuPb24Sn4Dostawca tulei bimetalicznych. Współpracując, aby tworzyć rozwiązania dla najbardziej wymagających zastosowań BIMETAL. Potrzebujesz pomocy w znalezieniu odpowiednich tulei bimetalicznych? Nasi eksperci ds. części łożysk ślizgowych mogą pomóc.Wezwij natychmiastową pomoc Poproś o wycenę materiałówStal + CuPb10Sn10, Stal + CuPb24Sn4, Stal + CuPb24Sn, Stal + CuPb30, Stal + CuPb10Sn10 + GRAFIT.

Ta bimetalowa tuleja może być produkowana w różnych typach lub na zamówienie.



-Płyty oporowe lub łożyskowe
-Tuleja kołnierzowa
-Spawana tuleja łącząca
-Tuleja przegubu dzielonego
-Tuleja blokady zapadkowej
-Specjalnie obrobione funkcje









Podanie

---



Jest zwykle używany w wale trunnera ciężarówki, zestawie sworznia królewskiego, drążku łączącym, wahaczu, resorze piórowym, wałku rozrządu, wale korbowym, spychaczach i rolkach gąsienic koparek, rolkach nośnych, rolkach napinających itp.



Kliknij tutajMateriał tulei, tolerancje i precyzja, luz wewnętrzny, smarowanie, dopasowanie i montaż

Informacje dotyczące obliczania obciążenia i trwałości Średnica wału Rozmiar wału, średnica otworu w obudowie

Średnica zewnętrzna łożyska, otwór łożyska po prześwicie montażowym, grubość ścianki, tolerancja długości łożyska

Tuleje (zwane również łożyskami ślizgowymi, łożyskami płaskimi, łożyskami ślizgowymi lub liniowymi tulejami tulejowymi)działają z ruchem ślizgowym między ruchomymi powierzchniami.Tuleje dobierane są na podstawie prędkości i przyłożonego obciążenia.Bezobsługowe tuleje nie wymagają dodatkowego smarowania do działania.VIIPLUS dostarcza ponad 3000 różnychwysoka jakość modele tulei łożysk samosmarujących wykonane z różnych materiałów, w tym wszystkich metali, tworzyw sztucznych i materiałów kompozytowych.



Bimetalowe tuleje i łożyska samosmarujące Precyzyjne przemysłowe łożyska ślizgowe



VIIPLUS MADE IN CHINA Sliding Bearings to kompletny, kompleksowy dostawca dla MŚP i OEM oraz hurtowników zaopatrujących się w precyzyjne,łożyska samosmarujące, podkładka tulei z brązui pokrewne produkty oraz powiązane usługi profesjonalne, w tym światowej klasy inżynieria i projektowanie.Nasze produkty łożyskowe i rozwiązania konstrukcyjne poprawią wydajność Twojego produktu;uczynić swoją firmę bardziej konkurencyjną i ułatwić zakup.Dowiedz się, które z naszych obszernych produktów lub usług są odpowiednie dla Twojej aplikacji.Przekonaj się na własne oczy, jak proste łożyska zapewniają łatwą instalację



DANE TECHNICZNE



Struktura serii tulei serii BiMetal jest wykonana z tulei pokrytych brązem ołowiowym z podkładem stalowym i ma następujące warstwy:



1. Proszek brązu spiekanego: dobra odporność na zużycie i doskonała nośność.
2. Podłoże stalowe: daje wyjątkowo wysoka nośność, doskonałe odprowadzanie ciepła.
3. Powłoka miedziana 0,002 mm, dobra odporność na korozję.



Dynamiczny limit obciążenia	60 N / mm²
Obciążenie statyczne	120 N / mm²
współczynnik tarcia	0,08 ~ 0,2
Limit PV	2,8 N / mm² * m / s
Maksymalna prędkość	＞ 2 m / s
Temp. Limit	-40 ° C ~ + 250 ° C



Tuleje i łożyska ślizgowe ZASTOSOWANIE



---

Tuleje serii są wykonane z materiału powlekanego brązem ołowiowym na spodzie stalowym, specjalnie opracowanego do zastosowań smarowanych,wysoka nośność, doskonałe odprowadzanie ciepła i dobre właściwości zmęczeniowe. Były szeroko stosowane w przemyśle motoryzacyjnym i ogólnych zastosowaniach przemysłowych, w tym w przekładniach kierowniczych, wspomaganiu kierownicy, tulejach pedałów, tulejach sworzni, czopach tylnej klapy, obsłudze mechanicznej, sprzęcie do podnoszenia, silnikach hydraulicznych, maszynach rolniczych itp.



Metalowe samosmarujące łożyska bezobsługowe, tuleje kołnierzowe pompy zębate Tuleja bimetaliczna i łożysko samosmarujące

Specyfikacje dla bimetalowych stopów brązu:
typ materiału	Specyfikacja stopu brązu	Twardość stopu brązu HB	Dopuszczalne maksymalne obciążenie dynamiczne	Maks.Temperatura ° C
Bi-Metal-800	CuPb10Sn10 lub CuSn6Zn6Pb3	70 ~ 100	65	260
Bimetal-720	CuPb24Sn4	45 ~ 70	38	200
Bimetal-700	CuPb30	30 ~ 45	25	170
Bimetal-20	AlSn20Cu	30 ~ 40	30	150
Bimetal-930	CuSn6.5P0.1	60-90	65	200

NIERUCHOMOŚCI



• Do dużych obciążeń i ruchu oscylacyjnego, a także do pracy w trudnych warunkach i obciążeń temperaturowych.Długotrwałe smarowanie dzięki magazynowaniu smaru.



MATERIAŁY



• Materiał nośny Stal miedziowana / cynowana

• Warstwa ślizgowa CuPb10Sn10



SZCZEGÓŁY TOLERANCJI

• Obudowa ØH7

• Średnica wewnętrzna tulei po zamontowaniu H9

• Tolerancja wału od f7 do h8



KONSERWACJA



• jest kompozytowym łożyskiem ślizgowym wymagającym niewielkiej konserwacji, ale konieczne jest wstępne smarowanie.Możliwe jest smarowanie olejem lub smarem.Dzięki magazynom smarów stałych luzy smarowe są zredukowane do minimum!



PODPIS



Specjalne wymiary są dostępne na zamówienie
