| Nazwa marki: | Bimetal Bearings |
| Numer modelu: | stal + AlSn20Cu |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | Western Union, T/T, MoneyGram |
| Zdolność do zaopatrzenia: | odlewana tuleja bimetalowa, Chiny, producenci, dostawcy, fabryka, hurtownia, metryczna tuleja samosm |

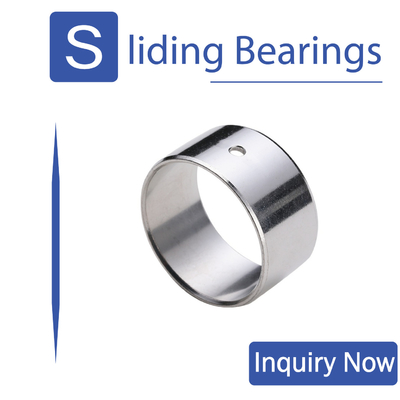

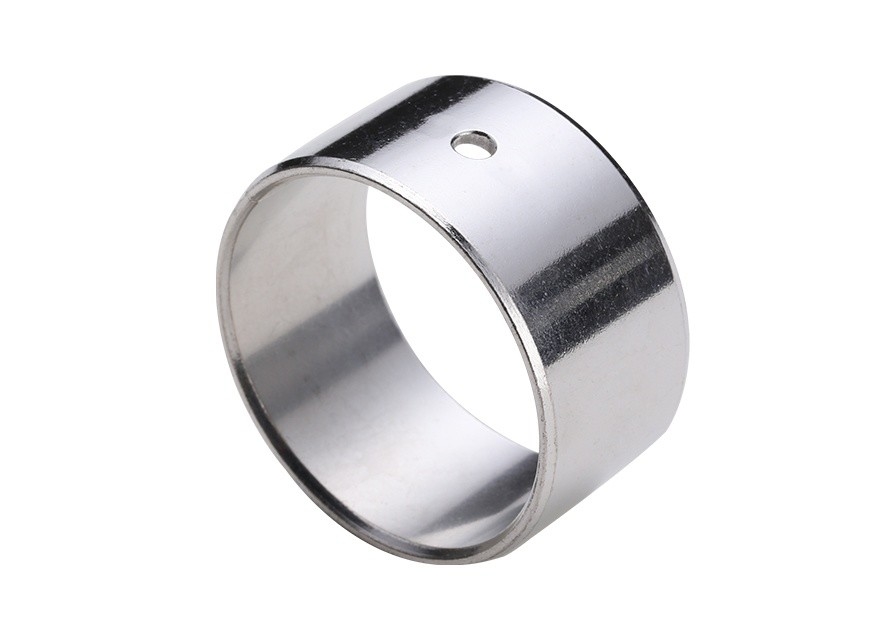

Łożyska wysokoprasowe z cyny aluminiowej i łuski z rowką, a zwłaszcza wariant AlSn20Cu, są zaawansowaną alternatywą dla tradycyjnych łusek.Łożyska te oferują wyższe osiągi i trwałość w szerokim zakresie zastosowań przemysłowych.
Wysoka zawartość cyny w stopzie aluminium zapewnia doskonałą odporność na zużycie i ochronę przed korozją, zapewniając dłuższą żywotność i zmniejszenie wymagań konserwacyjnych.Dodanie miedzi dodatkowo zwiększa właściwości mechaniczne materiału, dzięki czemu nadaje się do zastosowań o dużym obciążeniu i dużych prędkościach.
Konstrukcja rowków węzłów pozwala na łatwiejszą instalację i lepsze smarowanie, zmniejszając tarcie i wytwarzanie ciepła podczas pracy.Ten projekt zwiększa również integralność strukturalną zębatek, zapewniając dodatkowe wsparcie i stabilność.
Zastąpienie buchów łożysk wysokopuszczastym aluminiowym i buchami z rowką jest opłacalną i zwiększającą wydajność aktualizacją.Łożyska te są kompatybilne z wieloma istniejącymi konstrukcjami i mogą być łatwo zintegrowane z nowymi systemami.
Ogólnie rzecz biorąc, łożyska aluminiowe wysokiej warstwy cynowej i zęby szczelinowe AlSn20Cu są niezawodnym i trwałym rozwiązaniem dla zastosowań przemysłowych, które wymagają wyższej odporności na zużycie i wydajności.
Materiał Babbit/Aluminium,Materiał:Backmetal -Stal niskowęglowaMateriał wyściółkowy Stop aluminiowo-cynkowyAlsn20cu"Zdobądź bezpłatną ofertę na Twoje mieszkanie, wywiercenie i szyba, zamek, pieczęć, logo z brązu.
Warstwa przesuwna może być obróbkowana z rowkami smarowymi i/lub z wciągami tłuszczu, aluminiową i brązową obudową.Lagi bimetalowe ze stali
Stop aluminiowo-cynkowy Alsn20cu Stal Backing to order online from china.Aluminiowo-cynkowe bimetalowe taśmy.Do rodzajów stopów brązowych należą CuPb24Sn(SAE49),CuPb24Sn4(SAE794),CuPb10Sn10(SAE792),CuPb30 ((SAE48) itp.. Mamy linię zdolną do produkcji miedzianego, ołowianego i cynowego stopów Bimetal Strips.
| Standardowe białe łożyska metalowe, ciężka konserwacja | |||
| DETAILY TEKNICZNE | |||
| Stacyjna pojemność obciążenia szczególnego | do ≤ 100 [N/mm2] | Obciążenie termiczne | -10 [°C] do +200 [°C] |
| Dynamika pojemności obciążenia szczególnego | do ≤ 70 [N/mm2] | ||
| Prędkość przesuwania | ≤ 25 [m/s] | Maksymalna wartość PV | 6.0 [N/mm2 x m/s] |
| Wartość tarcia | 00,08 [μ] do 0,17 [μ] w zależności od smarowania | ||
| Materiały | |||
| Materiały wspierające | Stalowe, pokryte cynową | Warstwa przesuwna | AlSn20Cu |
| Szczegóły dotyczące tolerancji | |||
| Mieszkania Ø | H7 | Tolerancja wału | f7 do h8 |
| Wyrzucanie wewnętrznego O po zamontowaniu | H9 | ||
| Materiał węglowy | |||
| Stalowe, utwardzone lub nieutwardzone | |||
| Wymagania w odniesieniu do urządzeń do pomiaru temperatury8 | |||
| Własności | |||
| W przypadku dużych prędkości obrotowych w zamkniętym i smarowanym olejem zastosowaniu. | |||
| Zakres zastosowania | |||
| Wysoka prędkość przesuwania, konstrukcja silnika | |||
| UWAGA | |||
| Jest to łożysko przesuwne z kompozytu wymagające konserwacji. | |||
| Wskazówki montażowe | |||
| Mieszkania | Min. zakręty montażowej 1,5 mm x 15-45° | ||
| Włócznik | Górna ściana 5 mm x 15°, krawędzie zaokrąglone | ||
| Zaleca się stosowanie przymocowanej węzły, podczas montażu może być konieczne smarowanie powierzchni zewnętrznej tłuszczem. | |||
Stop aluminiowo-cinków do zastosowań hydrodynamicznych.
Materiał podtrzymujący Stal, pokryta cynkiem, pokryta cynkiem, błyszcząca, mat
Pozostałe
Szczegóły dotyczące tolerancji
Mieszkania Ø H7
Wyrzucanie wnętrzaØ po zamontowaniu H9
Tolerancja wału f7 lub h8
Materiał wału
Warstwa łożyska aluminiowo-cynkowe, Ta 0,2-0,5 mm grubości warstwa ma twardość HB30-50, zapewnia doskonałą właściwość przeciwzaczajową, dobrą zdolność osadzania i adaptacyjność.Ten rodzaj materiału nadaje się do stosowania w silnikach o niskim i średnim obciążeniu.
Stal+AlSn20Cu
Łoże z wysokiej zawartości cyny aluminiowej
Wysoki poziom łożyska cynkowego aluminiowego, złoże powierzchniowe AISn20Cu.dobre właściwości przesuwne i inne właściwości.
Produkt powszechnie stosowany do łożysk silników spalinowych o małej i średniej mocy, łożysk silników kolejowych, zębatek do końcówki powietrza, zastępują innowacyjne produkty.
Prostowy korpus
Łożisko brukowe
Płytka napędowa
Maszyna do prania
Produkty na zamówienie
Rodzaje rowków i wcięć
| Dane | Klasa | BIMETAL Wysokopłuckowe łożyska aluminiowe |
| Materiał | Stal+AlSn20Cu | |
| Wnioski | Zastosowanie: silnik dużych prędkości, silnik silnikowy z dużym obciążeniem, kompresor powietrza, urządzenie chłodzące itp. | |
| Maksymalne obciążenie dynamiczne P N/mm2 | 90 | |
| Maksymalna prędkość linii V | Zmiany smarowe m/s | - |
| Olej smarowy m/s | >15 | |
| Maksymalna wartość PV | Zmiany smarowe m/s | - |
| Olej smarowy m/s N/mm2·m/s | 8 | |
| Współczynnik tarcia u | Smarowanie smarek | - |
| Smarowanie olejem | 0.04~0.12 | |
| Oś parzenia | Twardość HRC | ≥ 270 |
| Bruki Ra | 0.16 ~ 0.63 | |
| Temperatura pracy °C | Smarowanie smarek | 150 |
| Smarowanie olejem | 250 | |
| Twardota warstwy stopów HB | 30 ~ 40 | |
| Przewodność cieplna W/mk | 47 | |
| Współczynnik linijnej ekspansji | 18×10-6/K | |
| Oprócz standardowych produktów przedstawionych w katalogu, możesz również dostarczać produkty niestandardowe lub zamawiać zgodnie z wymaganiami klienta. | ||
Maszyna inżynierska: podłoga, koło napędowe, koło ciągnące, koło kierownicze, koło napędowe.Automatyczne: wał trunnion, pręt łącznikowy, wał wahadłowy, wał biegów, skrzynia biegów, silnik spalinowy.I płytę tarcia pompy tłocznika, płytka tarcia pompy biegów.
Materiał Stal+AlSn20Cu
Standardowe wymiary łożysk
Tolerancje grubości obrabianych i nieobrabianych
| Gęstość nominalna | Tolerancje+ serii B (nieprzetworzone) | Tolerancje serii C (nieprzetworzone) |
| 1 | - 0.025 | 0.25 |
| 0.15 | ||
| 1.5 | - 0.03 | 0.25 |
| 0.15 | ||
| 2 | - 0.035 | 0.25 |
| 0.15 | ||
| 2.5 | - 0.04 | 0.3 |
| 0.15 | ||
| 3 | - 0.045 | 0.3 |
| 0.15 | ||
| 3.5 | - 0.05 | 0.3 |
| 0.15 |
Bimetalowe taśmy, proszek miedziany, proszek wolny od ołowiu, taśma pokryta bimetalizmem, sinterowana taśma bimetalizmem, proszek stopów miedzianych, sinterowane taśmy stopów miedzianych, sinterowane taśmy stopów miedzianych, łożyska silnika,maszyny do prania
