Tuleje POM Samosmarujące łożysko ślizgowe Typ dzielony Rozmiar standardowy

Szczegóły Produktu:
Miejsce pochodzenia: Producenci łożysk samosmarujących
Nazwa handlowa: Self-Lubricating Bearings, Prelubricated Bearings
Orzecznictwo: DIN 1494, ISO 3547
Numer modelu: Pom łożyska samosmarujące o wysokiej wydajności
Zapłata:
Minimalne zamówienie: Tuleja tulei Pom Pomer
Cena: Competitively Priced vs DU DX, Provides Lubricating Bush
Szczegóły pakowania: EKSPORT KARTON DREWNIANY PUDEŁKO DREWNIANE Futerał
Zasady płatności: T/T
Możliwość Supply: Tuleja tulei Pom Pomer

Szczegóły informacji

Materiał: Żywica acetalowa, tuleja tulei Pom Pomer POM: żółty
samosmarujące: Tuleja tulei Rodzaj: Podkładka oporowa kołnierza tulei

opis produktu

Tuleja ślizgowa na sucho z łożyskiem ślizgowym



VIIPLUS bearings utilize special polymer liners for self-lubrication and improved wear properties. Łożyska VIIPLUS wykorzystują specjalne tuleje polimerowe do samosmarowania i polepszenia właściwości zużycia. Each material has a specific wear rate dependent on the speed, load, temperature, lubrication and hardware of the application. Każdy materiał ma określoną szybkość zużycia zależną od prędkości, obciążenia, temperatury, smarowania i sprzętu aplikacji. The metal backingsupports liner materials made to withstand high loads, speeds and adverse environments. Metalowe podkładki wspierają materiały wykładzinowe wykonane w taki sposób, aby wytrzymywały duże obciążenia, prędkości i niesprzyjające warunki. The advantage of the VIIPLIUS design is that even if wear-thru occurs in the liner, Zaletą projektu VIIPLIUS jest to, że nawet jeśli w wkładce występuje zużycie,

warstwa pośrednia również jest materiałem samosmarującym.



Spiekany porowaty brąz na metalowym podłożu z POM kalandrowany na dynamicznej powierzchni ścieralnej.Wymaga smarowania granicznego dla optymalnej wydajności. Wysoka ocena PV, niskie prędkości. . Commonly used in mining equipment, rolling mills, skilifts and other applications where bronze bushings are utilized. Powszechnie stosowany w urządzeniach górniczych, walcowniach, wyciągach i innych zastosowaniach, w których stosuje się tuleje z brązu.



Międzynarodowa dostawa technicznych towarów przemysłowych, w szczególności owinięte rękawy (samosmarujące lub do smarowania), spersonalizowane tuleje POM,

POM composite dry sliding bushings Suitable for rotational and vibrational movements, less maintenance requirements due to longer relubrication intervals, shorter wear,lower susceptibility to edge loading, no absorption of water and therefore no swelling, good damping behaviours, good resistance to shock loads.Pom composite dry sliding bushing, Ring maker, Mfg Bushes, The Pom composite dry sliding bushing is based on a composite material with 3 firmly bonded layers: steel as a base, spherical sintered bronze powder as an intermediate layer and modified POM as a coating layer. Suche tuleje ślizgowe z kompozytu POM Nadają się do ruchów obrotowych i wibracyjnych, mniej wymagań konserwacyjnych dzięki dłuższym okresom dosmarowywania, krótszym zużyciu, niższej podatności na obciążenie krawędziowe, brak pochłaniania wody, a zatem brak pęcznienia, dobre właściwości tłumiące, dobra odporność na obciążenia udarowe. kompozytowa sucha tuleja przesuwna, producent pierścieni, tuleje Mfg, kompozytowa sucha tuleja przesuwna Pom jest oparta na materiale kompozytowym z 3 mocno związanymi warstwami: stal jako podstawa, sferyczny spiekany brąz z brązu jako warstwa pośrednia i zmodyfikowany POM jako warstwa powlekająca. It is well suited to low speeds, difficult operating conditions and normal temperatures, it saves costs and extends its service life with the normal replacement of all copper rings. Jest dobrze przystosowany do niskich prędkości, trudnych warunków pracy i normalnych temperatur, oszczędza koszty i przedłuża żywotność przy normalnej wymianie wszystkich pierścieni miedzianych.



Szczególnie nadaje się do obracania i kołysania pod dużym obciążeniem i niską prędkością, a także do otwierania i zamykania pod obciążeniem, co nie jest łatwe do uzyskania smarowania płynem. W warunkach smarowania granicznego można go używać przez długi czas bez tankowanie i konserwacja. Warstwa z tworzywa sztucznego na jej powierzchni może pozostawić pewien margines w procesie formowania tulei wału i może być przetwarzana samodzielnie po wciśnięciu w otwór, aby uzyskać lepszy rozmiar zespołu.
Obecnie jest stosowany głównie w maszynach metalurgicznych, maszynach górniczych, maszynach do konserwacji wody, podwoziach samochodowych, maszynach budowlanych, maszynach rolniczych, maszynach do walcowania stali i tak dalej.

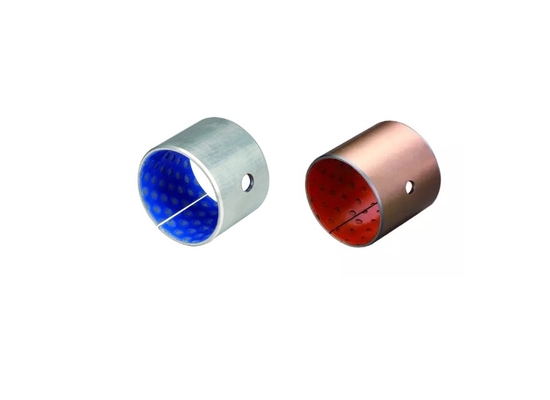

Dry slide Bushings sleeve pom lubricating holes







Owinięte kompozytowe łożysko ślizgowe Sucha tuleja ślizgowa
Stal ocynkowana / żywica acetalowa (POM)
DIN 1494 / ISO 3547
Niskie koszty utrzymania
Z kieszeniami na smar
Łożyska z kołnierzem płaskim na zapytanie







Struktura

1. Mieszanka zmodyfikowanego POM i ołowiu wynosi 0,3-0,5 mm, co ma wysoką odporność na zużycie i niski współczynnik tarcia nawet w przypadku chwilowego braku oleju. Kompozytowa sucha tuleja ślizgowa kompozytowa jest regularnie układana ze spiralnym kątem zbiornika magazynowego oleju, montaż, musi być pokryty smarem.



2. Miedziana warstwa proszkowa 0,2 mm ~ 0,3 mm, o dobrej nośności i odporności na zużycie, dobra przewodność cieplna może w odpowiednim czasie przenosić ciepło wytworzone w procesie pracy łożyska. Materiał kompozytowy może przenikać do szczeliny miedzianej kulki proszku i poprawiać siła wiązania.



3. Stal niskowęglowa 0,4 ~ 2,2 mm, poprawa nośności i wymiany ciepła.



4. Miedź / cynowanie, miedź 0,008 mm, cynowanie 0,005 mm, dzięki czemu łożysko ma dobrą odporność na korozję.



Doskonała wydajność gładkich pierścieni z polimerowego metalu opiera się na ich unikalnej strukturze kompozytowej:
· Impregnowana powłoka przeciwcierna wzbogacona w PTFE i wypełniacze lub wytłaczaną taśmę termoplastyczną
· Porowaty spiek z brązu zapewnia wysoką odporność na zużycie
· Podpora stalowa lub brązowa dla wysokiej odporności mechanicznej



The Dry sliding Bushing sleeve can be used in rotating and swinging applications. Tuleja przesuwna sucha może być stosowana w aplikacjach obrotowych i wahadłowych. Lower maintenance requirements thanks to long relubrication intervals. Niższe wymagania konserwacyjne dzięki długim okresom wymiany smaru. Less wear, less susceptibility to edge loading and no water absorption. Mniejsze zużycie, mniejsza podatność na obciążenie krawędzi i brak absorpcji wody. THX has good damping qualities and is resistant to shock loads. THX ma dobre właściwości tłumiące i jest odporny na obciążenia udarowe.





Materiał



· Materiał nośny Stal ocynkowana
· Warstwa pośrednia Spiek brązowy
· Warstwa ślizgowa Żywica acetalowa / POM

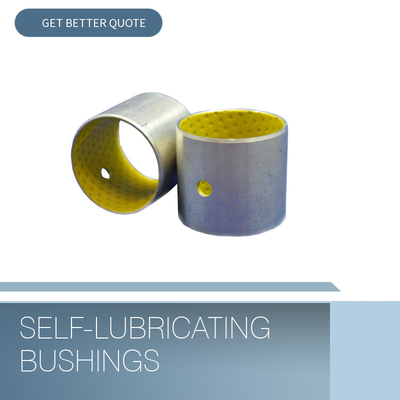

Dry slide Bushings sleeve pom lubricating holes



Zalety wydajności



· Poprawa wydajności dzięki kompozytowym pompkom ślizgowym na sucho o niskim współczynniku tarcia

· Wydłużona żywotność

· Zero konserwacji

· Kompaktowe, lekkie konstrukcje

· Zredukowany hałas

· Szybki i prosty montaż

· Poprawiona wydajność operacyjna





Dane techniczne



Max. Max. Load Załaduj Statyczny 250 N / mm2 (36 000 PSI)
Bardzo wolne prędkości 140 N / mm2 (20000 PSI)
Obracanie / oscylowanie 60 N / mm2 (8600 PSI)
Max. Max. PV PV   3,0 N / mm2 * m / s (85 000 PSI-FPM)



Zakres temperatury

Od -40 ° C do + 130 ° C (od -40 ° F do + 260 ° F)
Max. Max. Speed Prędkość Smarowane 0,5 m / s (100 FPM)
Naoliwione 2,5 m / s (500 FPM)
Przewodność cieplna 4 W (m * K) -1
Współczynnik rozszerzalności cieplnej 11 * 10-6 * K-1
Współczynnik tarcia 0,05 - 0,20




Rodzaj tulei

  1. Tuleje proste

  2. Tuleje kołnierzowe

  3. Myjka ciśnieniowa

  4. rozebrać się

  5. Dostępne są również produkty niestandardowe



Rozmiary metryczne - łożyska przed smarowaniem

re

SHAFTH7
T.
h
f1
f2
L0–0,40
MIN
MAX
10
15
20
25
30
35
40
45
50
60
10
12
10-0,022
12 + 0,018
0,955
0,980
4
0,6
0,3
1010
1015
1020

12
14
12-0,027
14 + 0,018
1210
1215
1220

14
16
14-0,027
16 + 0,018

1415
1420

15
17
15–0,027
17 + 0,018

1515
1520
1525

16
18
16–0,027
18 + 0,018

1615
1620
1625

18
20
18-0,027
20 + 0,021
1815
1820
1825

20
23
20-0,033
23 + 0,021
1,445
1,475
0,6
0,4

2015 r
2020
2025
2030 r

22
25
22–0,033
25 + 0,021

2215

2225

25
28
25-0,033
28 + 0,021
6

2515
2520
2525
2530

28
32
28–0,033
32 + 0,025
1,935
1,970
1.2
0,4

2820

2830

30
34
30-0,033
34 + 0,025

3020
3025
3030
3035
3040

35
39
35–0,039
39 + 0,025

3520

3530
3535
3540

40
44
40-0,039
44 + 0,025
8

4020

4030
4035
4040

4050

45
50
45–0,039
50 + 0,025
2,415
2,460
1.8
0,6

4520

4530

4540
4545
4550

50
55
50-0,046
55 + 0,030

5030

5040

5050
5060
55
60
55-0,046
60 + 0,030

5530

5540

5550
5560
60
65
60-0,046
65 + 0,030

6030

6040

6050
6060
Jednostka: mm
re
re
WAŁ
OBUDOWA H7
T.
h
f1
f2
L0–0,40
MIN
MAX
40
50
60
80
90
95
100
110
120
65 70
65-0,046
70 + 0,030
2,415
2,460
8
1.8
0,6
6540   6560
70 75
70-0,046
75 + 0,030 7040 7050   7080
75 80 75–0,046 80 + 0,030 7540   7560 7580
80 85 80-0,046 85 + 0,035
2,385
2,450
9.5
1.8
1.8
8040   8060 8080
85 90 85-0,054 90 + 0,035 8540   8560 8580
90 95 90-0,054 95 + 0,035 9040   9060 9080 9090
100 105 100–0,054 105 + 0,035   10050   10080   10095
105 110 105–0,054 110 + 0,035     10560 10580   10595   105110
110 115 110-0,054 115 + 0,035     11060 11080       110110
120 125 120–0,054 125 + 0,035
1.8
      12060 12080       120110
125 130 125-0,063 130 + 0,040     12560
130 135 130–0,063 135 + 0,040   13050 13060 13080     130100
140 145 140–0,063 145 + 0,040   14050 14060 14080     140100
150 155 150-0,063 155 + 0,040   15050 15060 15080     150100
160 165 160–0,063 165 + 0,040 9.5   16050 16060 16080     160100
170 175 170–0,063 175 + 0,040   17050   17080     170100
180 185 180-0,063
185 + 0,040
  18050 18060 18080     180100
190 195 190-0,072 195 + 0,046   19050 19060 19080     190100   190120
200 205 200–0,072 205 + 0,046   20050 20060 20080     200100   200120
220 225 220–0,072 225 + 0,046 9.5   22050 22060 22080     220100   220120
240 245 240–0,072 245 + 0,046   24050 24060 24080     240100   240120
250 255 250–0,081 255 + 0,052   25050 25060 25080     250100   250120
260 265 260-0,081 265 + 0,052   26050 26060 26080     260100   260120
280 285 280–0,081 285 + 0,052   28050 28060 28080     280100   280120
300 305 300–0,081 305 + 0,052   30050 30060 30080     300100   300120







Tolerancja



· Obudowa Ø H7
· Tuleja wewnętrzna Ø po montażu W zakresie D
· Tolerancja wału H8



Wydajność operacyjna


Suchy Ubogi
Smarowane olejem Dobrze
Smar smarowany Bardzo dobre
Smarowane wodą Ubogi
Smarowany płynem procesowym Ubogi



Użyj notatki

· Ze względu na swoje dobre właściwości ślizgowe i zwartą konstrukcję, te kompozytowe suche tuleje ślizgowe są szczególnie odpowiednie do układów suchych tulei kompozytowych pom, w których:
· Praca bezobsługowa jest warunkiem wstępnym
· Istnieje ryzyko głodu smaru
· Smary nie mogą być używane ani zabronione.
·Miejsce jest ograniczone.



Kompozytowa sucha tuleja przesuwna Pom są głównie stosowane do urządzeń łożyskowych, w których konieczne jest wytrzymanie dużych obciążeń i gdzie ruchy obrotowe lub oscylacyjne są stosunkowo wolne.



Podanie


Zalecany do zastosowań wymagających przerywanej pracy lub smarowania granicznego.



Automobilowy: przeguby, zespoły sworzni, zawiasy przegubów napędowych, układy kierownicze i inne, przegub
przeguby i zawiasy tylnego podwozia.



Narzędzia maszynowe: wrzeciona w wiertarkach, szlifierkach i frezarkach oraz płyty prowadzące ram w prasach z wieloma ramami.



Sprzęt rolniczy: skrzynie biegów, zespoły sprzęgła, wysuwanie bel i koła skrętne kół do akumulatorów bel, łożyska czopów przedniej osi, łożyska skrzyni biegów i łożyska sworznia zwrotnicy do kombajnów ...



Kompozytowa sucha tuleja ślizgowa z pom jest szczególnie odpowiednia do zastosowań, w których smar nie może być dostarczany w sposób ciągły lub powtarzalny.



Dostępność

Dostępne są standardowe tuleje cylindryczne, podkładki oporowe, tuleje kołnierzowe i listwy.



Łożyska metryczne i tuleje imperialne wykonywane na zamówienie: standardowe formy tulei o specjalnych wymiarach, pół tuleje, specjalne kształty uzyskane przez tłoczenie, łożyska z wycięciami ustalającymi, otwory smarowe i rowki obrabiane maszynowo, niestandardowe projekty tulei





JESTEŚMY PROFESJONALNYMI
PRODUCENT I DOSTAWCA ŁOŻYSK SMARUJĄCYCH

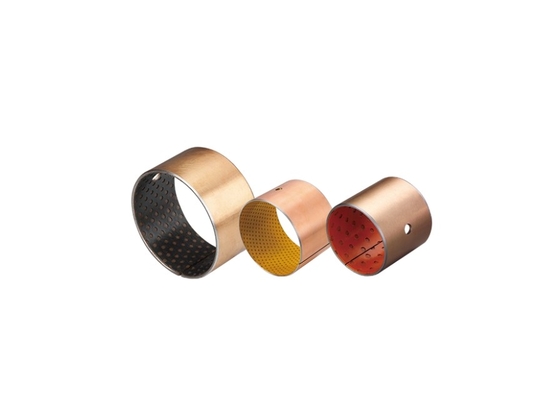

plain bearing pom bushings split type dry sliding bushes
