| Nazwa marki: | VIIPLUS Sleeve & Bearing |
| Numer modelu: | C95400 Aluminium Brąz |
| MOQ: | Standardowy rozmiar tulei Brak minimalnej ilości zamówienia |
| Cena £: | Bushings High Quality Price Ratio B2B |
| Warunki płatności: | T / T, L / C, Western Union, |
| Zdolność do zaopatrzenia: | łączniki grafitowe, China, producenci, dostawcy, fabryka, hurtownia, łączniki metalowe, łączniki PTF |
Tuleja aluminiowo-brązowa C95400, dostępna w wersji barkowej i prostej, oferuje wyjątkową wydajność i trwałość w szerokim zakresie zastosowań przemysłowych. Brąz aluminiowy, unikalny stop łączący właściwości aluminium i brązu, wykazuje wysoką wytrzymałość, odporność na korozję i trwałość na zużycie.
Tuleja o konstrukcji barkowej ma podniesioną lub schodkową część, która zapewnia dodatkowe wsparcie i stabilność. Ta konstrukcja jest często stosowana w zastosowaniach, w których wymagane są większe obciążenia lub dodatkowe wyrównanie. Z drugiej strony prosta konstrukcja oferuje bardziej opływowy profil odpowiedni do ciasnych przestrzeni lub tam, gdzie preferowana jest tuleja o niższym profilu.
Oba modele tulei C95400 z brązu aluminiowego są precyzyjnie zaprojektowane, aby spełniać surowe standardy jakości. Są produkowane przy użyciu wysokiej jakości materiałów i zaawansowanych technik produkcyjnych, aby zapewnić doskonałą wydajność i długotrwałą trwałość.
Skład brązu aluminiowego tulei sprawia, że są one idealne do stosowania w środowiskach, które narażają je na działanie żrących chemikaliów lub wysokich temperatur. Ich odporność na zużycie i ścieranie sprawia również, że nadają się do zastosowań o dużej prędkości lub dużym obciążeniu.
Jeśli potrzebujesz konstrukcji barkowej lub prostej, tuleja aluminiowo-brązowa C95400 to niezawodne i ekonomiczne rozwiązanie poprawiające wydajność i trwałość Twoich systemów mechanicznych. Jej unikalne połączenie właściwości i wszechstronności sprawia, że jest popularnym wyborem do różnych zastosowań przemysłowych.
Mosiądz impregnowany grafitem
C95400* Brąz aluminiowy: C954 Brąz aluminiowy Niedźwiedź...
Stop miedzi, prosta, cienka ściana
| Numer części | L | MPBZ | MPBZU | |||||||||||||||||||||
| Typ | DF7 | Dm6 (*1) |
Grubość (N) | *Śruba blokująca obrót (odniesienie) | Dm6 (*1) |
Grubość (N) | ||||||||||||||||||
| MPBZ MPBZU *Wymiary L w ( ) są dostępne tylko dla MPBZ. |
5 | +0,022 +0,010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0,028 +0,013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0,034 +0,016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1,5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0,041 +0,020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0,050 +0,025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2,5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0,060 +0,030 |
(50) | (60) | (70) | (80) | 75 | 7,5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0,071 +0,036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
Ciągle rozwijamy się w dziedzinie łożysk ślizgowych, w tym w zakresie praktycznego wykorzystania materiałów kompozytowych i tak dalej.
smary do pokryw.
Nazywa się je tulejami bezolejowymi, ponieważ nie jest wymagane zewnętrzne smarowanie. Łożyska bezolejowe mają suchy smar wciśnięty w metal bazowy.
W momencie ruchu tarciowego, cząsteczki stałych środków smarnych tworzą na powierzchni ruchomej części maleńkie błony smarujące.
Viiplus jest liderem rynku wysokiej jakości brązów aluminiowych
Tuleja aluminiowo-brązowa C954 na zamówienie - „Wyprodukowano w Chinach”
Brąz aluminiowy jest standardowym stopem na bazie miedzi o najwyższej wytrzymałości.
| Tabela składu i właściwości materiałów | |||||||||||
| Stopień | Materiał stopu brązu | ||||||||||
| Tworzywo | CuZn25A15Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | |||||||
| Gęstość | 8 | 8.9 | 7.8 | 8.9 | |||||||
| Twardość HB | >210 | >70 | >150 | >95 | |||||||
| N/mm² Wytrzymałość na rozciąganie |
>750 | >200 | >600 | >260 | |||||||
| N/mm² Wytrzymałość na rozciąganie | >450 | >90 | >260 | >150 | |||||||
| % Wydłużenie |
>12 | >15 | >10 | >8 | |||||||
| Współczynnik rozszerzalności liniowej | 1,9x10-5/C | 1,8x10-5/C | 1,6×10-5/℃ | 1,8×10-5/℃ | |||||||
| ℃ Maksymalna temperatura |
-40～+300 | -40~+400 | -40～+400 | 40～+400 | |||||||
| N/mm² Maksymalne obciążenie |
100 | 60 | 50 | 70 | |||||||
| mm/mm Maksymalne obciążenie (suche) |
15 | 10 | 20 | 10 | |||||||
| N/mm²*mm/mm Max.PV (smarowanie) |
200 | 60 | 60 | 80 | |||||||
| 300N/mm² Deformacja kompresyjna |
<0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm | |||||||
Najwyższa wytrzymałość, standardowy rozmiarC95400Brąz aluminiowyKołnierz zaślepiony grafitem
Tuleja tulejowa z brązu odlewanego do koparek i śmieciarek, tuleje tulejowe z brązu do robotów przemysłowych, tuleje tulejowe z brązu do maszyn do formowania wtryskowego,
Tuleje z brązu do maszyn do drążenia tuneli, łożyska z brązu do bram zapór, tuleje z brązu do turbin wodnych do elektrowni wodnych, tuleje z brązu do zaworów wodnych i wiele innych.
Wysokiej jakości łożyska samosmarujące w konkurencyjnej cenie. Wysokiej jakości produkty chińskie. Dostawcy zweryfikowani przez SGS. Wiodący portal B2B.
Brąz aluminiowy C95400 CuAl10Fe3 jest najpopularniejszym brązem aluminiowym i jest stosowany w wielu miejscach narażonych na duże obciążenia i zużycie.
Dobra wytrzymałość na rozciąganie, ciągliwość, spawalność i odporność na zmęczenie.
Typowe zastosowania obejmują przekładnie ślimakowe, tuleje, elementy pomp i łożyska.
Tuleja z brązu aluminiowego C95400 Brąz aluminiowy, znany również jako C954, jest najpopularniejszym, uniwersalnym stopem brązu aluminiowego.
Materiał ten charakteryzuje się wysoką wytrzymałością na rozciąganie i granicę plastyczności, dobrą ciągliwością, spawalnością oraz wyjątkową odpornością na zużycie, zmęczenie i odkształcenia pod wpływem wstrząsów lub przeciążeń.
Brąz aluminiowy C95400 to wytrzymały, twardy brąz aluminiowy, odporny na zużycie, ścieranie i odkształcenia pod wpływem dużych obciążeń ściskających.
W połączeniu z różnymi metalami brąz aluminiowy C95400 wydłuża żywotność części, obniża koszty konserwacji, redukuje tarcie, zadrapania i zarysowania.
Produkujemy C95400, C95500 i C95900 w standardowych rozmiarach dla okrągłych, rurowych i prostokątnych. Aluminium, w połączeniu z żelazem i niklem w C95500,
działa jako wzmocnienie w tych stopach. Wszystkie brązy aluminiowe można poddać obróbce cieplnej, co dodatkowo zwiększa wytrzymałość na rozciąganie.
| Stop miedzi nr | Cu% | Pb% | Sn% | Zn% | Fe% | P% | Ni% | Glin% | Dwuprocentowy | Mn% | S% | Sb% | Si% |
| C89325 | 84,00-88,00 | 0,1 | 9.00-11.00 | 1 | 0,15 | 0,1 | 1,003 | 0,005 | 2,70-3,70 | 0,08 | 0,5 | 0,005 | |
| C89831 | 87,00-91,00 | 0,1 | 2,70-3,70 | 2,00-4,00 | 0,3 | 0,05 | 1,003 | 0,005 | 2,70-3,70 | 0,08 | 0,25 | 0,005 | |
| C89833 | 86,00-91,00 | 0,09 | 4,00-6,00 | 2,00-6,00 | 0,3 | 0,05 | 1,003 | 0,005 | 1,70-2,70 | 0,08 | 0,25 | 0,005 | |
| C89835* | 85,00-89,00 | 0,09 | 6,00-7,50 | 2,00-4,00 | 0,2 | 0,1 | 1,003 | 0,005 | 1,70-2,70 | 0,08 | 0,35 | 0,005 | |
| C89844 | 83,00-86,00 | 0,2 | 3,00-5,00 | 7.00-10.00 | 0,3 | 0,05 | 1,003 | 0,005 | 2,00-4,00 | 0,08 | 0,25 | 0,005 | |
| C90300* | 86,00-89,001 | 0,3 | 7,50-9,00 | 3,00-5,00 | 0,2 | 0,052 | 1,003 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90800 | 85,00-90,001 | 0,25 | 11.00-13.00 | 0,25 | 0,15 | 0,302 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90810 | Zał.1 | 0,25 | 11.00-13.00 | 0,3 | 0,15 | 0,15-0,802 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C95400* | 83,00 minuty | 3,00-5,00 | 1,503 | 10:00-11:50 | 0,5 | ||||||||
| C95500* | 78,00 minut | 3,00-5,00 | 3,00-5,503 | 10:00-11:50 | 3.5 | ||||||||
| C95900* | Pozostałość. | 3,00-5,00 | 0,503 | 12.00-13.50 | 1,5 |
*Stop standardowy. 1Przy określaniu zawartości Cu min., Cu można obliczyć jako Cu + Ni. 2W przypadku odlewów ciągłych P powinno wynosić 1,5%, maks.
Wartość 3Ni obejmuje Co. Uwaga: O ile nie zaznaczono inaczej, pojedyncze wartości oznaczają wartości maksymalne.
| Wytrzymałość na rozciąganie (min) | Wytrzymałość na rozciąganie (przy wydłużeniu 0,5% pod obciążeniem min.) | Wydłużenie (w 2 calach lub min. 50 mm, %) | Twardość Brinella (min) | ||
| Książę | MPa | Książę | MPa | ||
| 85 | 485 | 32 | 195 | 12 | 170 |
| Temperatura topnienia - Liquidus | 1038 °C |
| Temperatura topnienia - Solidus | 1027 °C |
| Gęstość | 7,45 g/cm3 w temp. 20 °C |
| Środek ciężkości | 7,45 |
| Przewodność elektryczna | 0,075 MegaSiemensa/cm w temperaturze 20°C |
| Przewodność cieplna | 58,7 W/m2 przy 20 °C |
| Współczynnik rozszerzalności cieplnej 68-572 | 15,5 · 10-6 na °C (20-300 °C) |
| Ciepło właściwe | 419 J/kg w temp. 20 °C |
| Moduł sprężystości przy rozciąganiu | 107000 MPa |
| Przenikalność magnetyczna* | 1.27 |
| Przenikalność magnetyczna** | 1.2 |
Wyszukiwanie według materiału tulei z brązu (selektor produktów), Możesz wybrać produkt z brązu i uzyskać wycenę.
Producent tulei z brązu aluminiowego C95400 odlewanych w sposób ciągły.
Viiplus to czołowy chiński producent łożysk ślizgowych i produktów łożyskowych z kompozytu metalowo-polimerowego.
Firma Viiplus specjalizuje się w produkcji wysokiej jakości odlewów i wyrobów metalowych.
Dzięki temu zyskaliśmy reputację firmy spełniającej wymagania klientów dotyczące niezawodności, dostępności i wartości.
Brąz aluminiowy jest stopem miedzi o najwyższej wytrzymałości. Nadaje się do środowiska o wysokiej temperaturze, aby osiągnąć samosmarowanie.
VIIPLUS produkuje tuleje z brązu aluminiowego C95400 jako łożyska standardowe w standardowych rozmiarach tulei ślizgowych.
Aluminium w połączeniu z żelazem i niklem w stopie C954 działa jako środek wzmacniający w tych stopach.
Wszystkie tuleje z brązu aluminiowego można poddać obróbce cieplnej, co dodatkowo zwiększa ich wytrzymałość na rozciąganie.
✔ Standardowe tuleje tulejowe z brązu z produktem grafitowym
Tuleje z brązu odlewanego

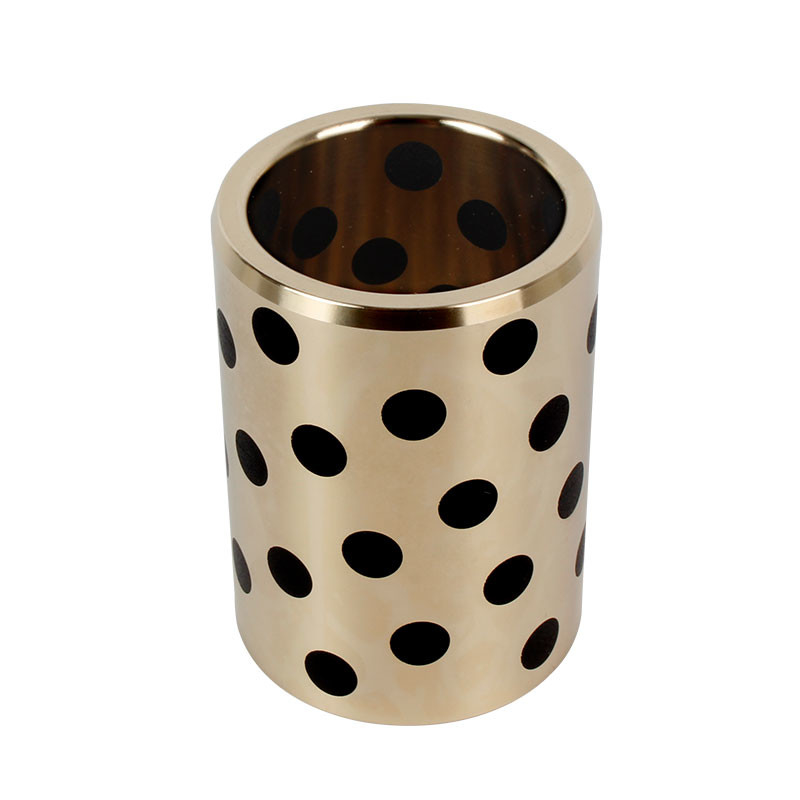

Tuleja łożyskowa z brązu aluminiowego z grafitem C95400 to samosmarujące łożysko na bazie miedzi przeznaczone do zastosowań przy dużych obciążeniach, w którym osadzone są stałe korki smarujące.
Cechy tulei z brązu aluminiowego C95400
Samosmarujące tuleje ślizgowe z brązu zatkane grafitem są obrabiane maszynowo z ciągłego odlewu prętów brązu.
Następnie są one frezowane i zatykane stałym smarem na bazie grafitu.
Krzewy brązowe
stop miedzi o wysokiej wytrzymałości jako materiał bazowy, warunki stosowania zgodnie z określoną proporcją jego powierzchni roboczej, otwór obrabiany maszynowo i wypełnienie jednym stałym środkiem smarnym.
Wysokowytrzymały stop miedzi zapewnia wysoką nośność, a stały smar może być formowany przy niższym tarciu. W warunkach suchych projektujemy ....
Łożyska samosmarujące z kołnierzem, brązem, metalem
Łożyska z brązu odlewanego miedzią / Łożyska z brązu kołnierzowego
Tuleje kołnierzowe VSB-50 z brązu
tuleja łożyska tuleja łożyska mosiężna tuleja łożyska mosiężna tuleja tuleja łożyska tuleja
1. Może pracować bez żadnego oleju przez długi okres czasu
2. Bardzo duża nośność, dobre właściwości przeciwzużyciowe i niskie tarcie
3. Szczególnie odpowiedni do niskich prędkości i dużych obciążeń
4. Nadaje się do ruchu posuwisto-zwrotnego, oscylacyjnego lub przerywanego, w którym trudno jest utworzyć film olejowy.
5. Dobra odporność chemiczna i właściwości antykorozyjne
6. Można stosować w szerokim zakresie temperatur od -40℃ do +300℃
Kołnierz VSB-50 wykonany jest z mocnego odlewu na bazie brązu, z osadzonymi specjalnymi stałymi środkami smarującymi.
Podstawowy metal wytrzymuje duże obciążenia, a stałe środki smarne zapewniają samosmarowanie.
Łożysko pokazujeDoskonała wydajność bez konieczności wstępnego smarowania, w warunkach ekstremalnie wysokich/niskich temperatur i niskich prędkości.
Materiał ten zapewnia bezobsługowe rozwiązanie łożyskowe, w szczególności przy dużym obciążeniu oraz przerywanym ruchu oscylacyjnym.
|
Stopień |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Tworzywo |
CuZn25Al5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAl10Ni5Fe5 |
CuSn12 |
CuZn25Al5Mn4Fe3 |
|
Gęstość |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Twardość |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Wytrzymałość na rozciąganie |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Wytrzymałość na rozciąganie |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Wydłużenie |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Współczynnik rozszerzalności liniowej |
1,9×10-5/℃ |
1,8×10-5/℃ |
1,6×10-5/℃ |
1,8×10-5/℃ |
1,9×10-5/℃ |
|
Maksymalna temperatura |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Maksymalne obciążenie dynamiczne |
100 |
60 |
50 |
70 |
120 |
|
Maksymalna prędkość (na sucho) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(Smarowanie) |
200 |
60 |
60 |
80 |
200 |
|
Deformacja kompresyjna |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
Numer produktu: |
Składy chemiczne |
||||||||
|
VSB-50 |
Cu |
Cynk |
Glin |
Fe |
Mn |
Si |
Ni |
Sn |
Ołów |
|
60~66 |
22~28 |
5,0~8,0 |
2,0~4,0 |
2,5~5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|

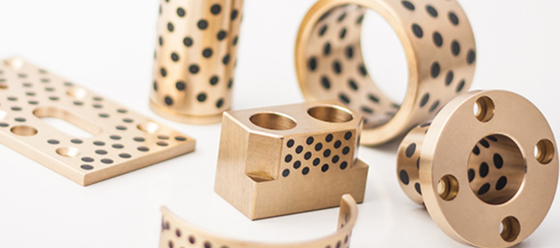

Formy łożysk dostępne w standardowych wymiarach
· Tuleje cylindryczne
· Tuleje kołnierzowe
· Płyty przesuwne
Formy łożysk wykonywane na zamówienie:
standardowe formy w wymiarach specjalnych, podkładki oporowe, podkładki oporowe kołnierzowe, półłożyska, kształty specjalne uzyskane przez tłoczenie lub głębokie tłoczenie, niestandardowe projekty łożysk
Ogólne maszyny przemysłowe i urządzenia przemysłu ciężkiego.
Przemysł form i matryc
Dostarczamy wszelkiego rodzaju samosmarujące bloki ślizgowe, tuleje prowadzące, kliny i inne produkty do form do produkcji opon samochodowych, form wtryskowych i matryc tłoczących.
Rozmiar tulei brązu klienta
Zapraszamy do kontaktu z nami!
Rozwój VIIPLUS w celu badania nowych materiałów i nowych produktów łożysk ślizgowych
