| Nazwa marki: | REPLACE OILLESS BEARINGS |
| Numer modelu: | TYP TULEJKI KOŁNIERZ RĘKAWICZKI |
| MOQ: | Do negocjacji |
| Cena £: | Competitively Priced vs POM, Provides Lubricating Bush |
| Warunki płatności: | TT ZGODNIE Z UNIĄ ZACHODNĄ |
| Zdolność do zaopatrzenia: | Brązowe tuleje kołnierzowe, brązowe podkładki oporowe, brązowe tuleje samosmarujące |
Łożysko tulejowe z brązu manganowego C86300 430B z kołnierzem i rowkami olejowymi to wysokowydajny komponent przeznaczony do wymagających zastosowań. Wykonany z brązu manganowego C86300, oferuje doskonałą odporność na zużycie i trwałość. Konstrukcja z kołnierzem zapewnia dodatkową stabilność i wsparcie, a wkładka grafitowa dodatkowo poprawia właściwości smarne łożyska i zmniejsza tarcie. Rowki olejowe skutecznie rozprowadzają smar, zapewniając stałą i niezawodną wydajność. To łożysko tulejowe nadaje się do szerokiego zakresu zastosowań przemysłowych, w tym w maszynach, przenoszeniu napędu i innych.
VIIPLUS INTERNATIONAL produkuje wysokiej jakości grafitowe tuleje z brązu https://viiplus.com do operacji wydobywczych w Chinach. Dzięki jakości i precyzji możesz również znaleźć nasze łożyska samosmarujące i łożyska ślizgowe, tuleje z brązu o tej samej wytrzymałości i właściwościach konstrukcyjnych, jakich można oczekiwać. Dzięki wyjątkowemu dopasowaniu i trwałości grafitowych tulei z brązu, spodziewaj się osiągnięcia niespotykanych godzin pracy na swojej maszynie.Bkatalog producentów tulei z brązu online
Masz tutaj dostęp do najnowszych plików do pobrania. Kliknij na Tuleje z litego brązu z grafitowymi tulejami.pdf...symbol katalogu, aby wyświetlić plik i pobrać plik katalogu łożysk samosmarujących.
| Wymagania chemiczne | ||||||||||||
| Miedź Stop Nr UNS |
Skład, % maks., chyba że wskazano inaczej | |||||||||||
| Nikiel | ||||||||||||
| Miedź | Cyna | Ołów | Cynk | Żelazo | W tym | Aluminium | Mangan | Antymon | Siarka | Fosfor | Krzem | |
| Kobalt | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A Przy określaniu minimum miedzi, miedź można obliczyć jako miedź plus nikiel. | ||||||||||||
| B W przypadku odlewów ciągłych fosfor powinien wynosić maks. 1,5 %. | ||||||||||||
| C Żelazo powinno wynosić maks. 0,35 %, gdy jest używane do podkładów stalowych. | ||||||||||||

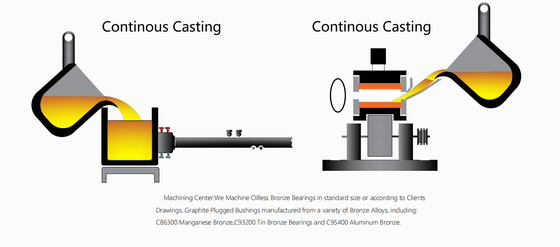

Odlewanie ciągłe to zaawansowana metoda odlewania, w której stopiony metal jest w sposób ciągły wlewany do specjalnej metalowej formy zwanej formą. Zestalony (otoczony) odlew jest w sposób ciągły wyciągany z drugiego końca formy. Rozwój odlewania ciągłego jest ważnym środkiem optymalizacji struktury chińskiego przemysłu metalurgicznego, co zasadniczo zmieni niską wydajność i wysokie zużycie produkcji materiałów metalowych w Chinach i przyczyni się do rozwoju struktury produktów w kierunku specjalizacji. Rozwój zaawansowanych technologii odlewania ciągłego, takich jak odlewanie ciągłe bliskie ostatecznemu kształtowi, odlewanie ciągłe monokryształów, wysokowydajne odlewanie ciągłe i gorące ładowanie wlewków do odlewania ciągłego, będzie bardzo aktywny i przyczyni się do rozwoju szeregu nowych materiałów.
Odlewanie odśrodkowe to technika i metoda wlewania ciekłego metalu do szybko obracającej się formy w celu wypełnienia formy i utworzenia odlewu. Ze względu na ruch odśrodkowy ciekły metal może dobrze wypełnić formę w kierunku promieniowym i utworzyć wolną powierzchnię odlewu. Otwór wewnętrzny cylindryczny można uzyskać bez rdzenia. Pomaga usunąć gazy i wtrącenia z ciekłych metali. Wpływa na proces krystalizacji metalu, poprawiając w ten sposób właściwości mechaniczne i fizyczne odlewów.
z solidnym smarowaniem grafitowym. Dostępne są również różne specyfikacje materiałowe, standardowe i specjalne kształty.
– Bezobsługowe (samosmarujące)
– Odpowiednie do zastosowań przy dużych obciążeniach
– Wytrzymuje ekstremalne temperatury
– Długa żywotność
– Może pracować bez oleju przez długi czas
– Niezwykle wysoka nośność, dobra odporność na zużycie i niższe tarcie
– Szczególnie odpowiednie do niskich prędkości i dużych obciążeń
– Odpowiednie do ruchu posuwisto-zwrotnego, oscylacji lub ruchu przerywanego, gdzie trudno jest utworzyć film olejowy
– Dobra odporność chemiczna i właściwości antykorozyjne
– Może być używany w szerokim zakresie temperatur od -40℃-+300℃

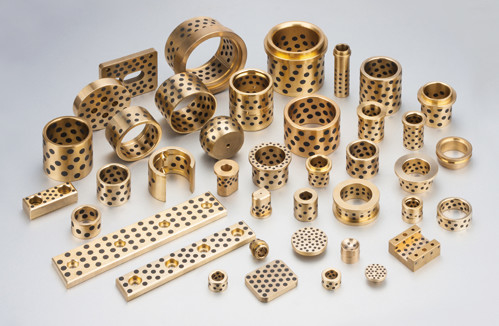

Formy łożysk wykonane na zamówienie:
Tuleje proste
Tuleje kołnierzowe
Płyty ścierne
Podkładki oporowe
Brąz bez grafitu
Brąz z grafitem
Tuleje niestandardowe: Specjalne części zgodnie z
ISO, DIN lub projektem klienta, specjalne stopy.
Samonastawne tuleje łożyskowe stosowane w zestawach matryc, matrycach do tłoczenia metali, formach, specjalnych maszynach i ciężkim sprzęcie wszelkiego rodzaju.
Ten rodzaj łożyska ślizgowego i tulei C86300 może być stosowany w suchych, wysokich temperaturach, wysokim ciśnieniu, korozyjnych, wodnych lub innych środowiskach chemicznych, gdy nie można wprowadzić oleju. Jest szeroko stosowany w liniach produktów motoryzacyjnych, inżynierii wodnej, bramach tam, przemyśle tworzyw sztucznych, maszynach do odlewania ciągłego, wałkach stalowych w przemyśle metalurgicznym, maszynach górniczych, statkach, turbogeneratorach, turbinach hydraulicznych i wtryskarkach...Hydrauliczny cylinder odlewany z brązu łożysko kołnierzowe Z solidnym smarem Produkty są szeroko stosowane w maszynach do odlewania ciągłego, maszynach górniczych, statkach, turbinach gazowych i tak dalej.
| Numer materiału | VSB-JDB (600#) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| Skład chemiczny | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Gęstość (g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Twardość (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Wytrzymałość na rozciąganie (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
|
Wydłużenie (%) |
＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Współczynnik rozszerzalności liniowej | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Temperatura pracy(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Maksymalne obciążenie dynamiczne(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Maksymalna prędkość liniowa (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Maksymalna wartość PV smarowania (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Wielkość trwałej deformacji kompresyjnej 300N/mm² |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
| prosta tuleja | ||
| D | d | L |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| przedłużona prosta tuleja | ||
| D | d | L |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS oferuje pełną gamę odlewanych tuleje z brązu Rowki olejowe i rowki smarowe i płyty ślizgowe. Odlewane tuleje z brązu, łożyska kołnierzowe, a także części niestandardowe są dostępne z rowkami olejowymi lub smarowymi. Dostępne są bezobsługowe, samosmarujące łożyska z brązu z rowkami wypełnionymi grafitem lub wtyczkami grafitowymi.
Tuleje z brązu C86300 i produkty z brązu odlewanego / producent z Chin - łożyska samosmarujące - standardowe komponenty
Tuleje i kołnierzowe tuleje z brązu do maszyn metalurgicznych.Maszyny górnicze, maszyny do formowania wtryskowego, przemysł stoczniowy lotniczy, morski, turbiny, turbiny gazowe, przemysł motoryzacyjny i tłoczenia itp.
Formy łożysk kołnierzowych wykonane na zamówienie: standardowe formy w specjalnych wymiarach, podkładki oporowe, kołnierzowe podkładki oporowe, półłożyska, specjalne kształty uzyskane przez tłoczenie lub głębokie tłoczenie, niestandardowe konstrukcje łożysk
Grafitowe tuleje z brązu manganowego, takie jak tuleje z brązu C86300 STANDARD, Zastosowanie przy bardzo dużych obciążeniach i prędkościach. Jednak zastosowania łożysk ślizgowych wymagają niezawodnego smarowania. Oprócz doskonałych właściwości mechanicznych, stopy te mają dobrą odporność na korozję. C86300 składa się z połączenia miedzi, manganu, aluminium i żelaza w C86300 podnosi jego wytrzymałość na rozciąganie
do ponad 110 000 KSI.
Grafitowe tuleje z brązu odlewane samosmarujące do wyższych temperatur i większych obciążeń Grafitowe tuleje z brązu odlewane samosmarujące do wyższych temperatur i większych obciążeń

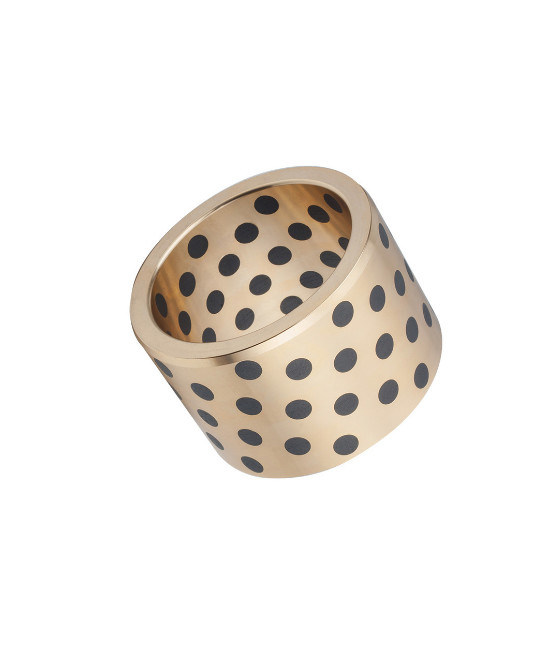

Opis:C86300 Brąz Łożyska samosmarujące z wbudowanymi wtyczkami grafitowymi Wysokowytrzymałe mosiężne łożyska ślizgowe. Różne stopy składające się z więcej niż dwóch pierwiastków nazywane są specjalnym mosiądzem. Takie jak przez aluminium, ołów, cyna, mangan, nikiel, żelazo, stop miedzi krzemowej, wysokowytrzymała żółta miedź jest jednym z nich. Wysoka wytrzymałość i twardość, wysoka odporność na korozję chemiczną.
VIIPLUS CHIŃSKIE GRAFITOWE ŁOŻYSKA Z BRĄZU to łożysko samosmarujące na bazie miedzi do zastosowań przy dużych obciążeniach, w którym osadzone są wtyczki z litego smaru.
VIIPLUS świadczy specjalistyczne usługi inżynieryjne, projektowe, produkcyjne i wsparcia dla rozwiązań łożysk samosmarujących. Nasz doświadczony zespół inżynierów i wykwalifikowanych rzemieślników konsekwentnie dostarcza produkty najwyższej jakości, spełniając wymagania klientów wszystkich rodzajów przemysłu. Staramy się spełniać lub przekraczać oczekiwania naszych klientów dotyczące harmonogramu, konsekwentnie dostarczając nasze produkty i usługi w terminie.
Materiał:CuZn25Al5Mn4Fe3
| Tuleja pełna, brąz z wbudowanymi wtyczkami smarującymi, DIN 1850/ISO 4379, Bezobsługowa | |||
| SZCZEGÓŁY TECHNICZNE | |||
| Obciążenie właściwe statyczne | 150 [N/mm2] | Naprężenie temperaturowe | - 100 [°C] do + 300 [°C] |
| Obciążenie właściwe dynamiczne | 100 [N/mm2] | ||
| Prędkość ślizgania | ≤ 0,3 do 1,0 [m/s] | Maks. wartość PV | 1,5 [N/mm² x m/s] |
| Wartość tarcia | 0,03 [µ] do 0,2 [µ] smarowane/suche | Twardość | 190-220 HB |
| MATERIAŁY | |||
| Materiał nośny | CuZn25Al5 | Inne powszechnie stosowane stopy brązu | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Warstwa ślizgowa | Powierzchnia z litego smaru: ok. 25-30% | ||
| SZCZEGÓŁY TOLERANCJI | |||
| Obudowa Ø | H7 | Tolerancja wału | f7 lub h6 |
| Wewnętrzna Ø tulei po zamontowaniu | Prosimy o konsultację z naszymi inżynierami sprzedaży, standardowa dostarczona tolerancja: r6 lub E7 | ||
| MATERIAŁ WAŁU | |||
| Twardość wału powinna być co najmniej o 70-100HB twardsza niż stop brązu. | |||
| Chropowatość powierzchni ≤ Ra 0,8 | |||
| WŁAŚCIWOŚCI | |||
| Spełnia najwyższe wymagania eksploatacyjne i nadaje się do obciążeń udarowych. W zależności od stopu jest odporny na korozję, a także bardzo odporny na zużycie i ma długą żywotność. | |||
| ZAKRES ZASTOSOWAŃ | |||
| Żurawie, maszyny górnicze, maszyny budowlane, zastosowania morskie i przybrzeżne, stalownie, elektrownie wodne i mechanika wodna | |||
| KONSERWACJA | |||
| Jest to materiał łożyskowy niewymagający konserwacji, ale początkowe smarowanie jest obowiązkowe dla procesu „docierania”. Należy użyć smaru litowego odpornego na starzenie. | |||
| PORADY DOTYCZĄCE MONTAŻU | |||
| Obudowa | Faza min. 1,5 mm x 15-45°, dla łatwego wyrównania tulei | ||
| Wał | Faza 5 mm x 15°, dla łatwego włożenia wału | ||
| W przypadku mniejszych średnic OD należy nasmarować przed wciśnięciem. | |||
| W przypadku większych średnic należy użyć suchego lodu do zamrażania. | |||
VSB-50 Łożysko samosmarujące jest produkowane przez wzmocnienie mosiądzu, który ma dobre właściwości fizyczne i dobrą zdolność odlewania. Co więcej, materiał mosiężny ma bardzo dobrą odporność na erozję w powietrzu, słodkiej wodzie i wodzie morskiej. Powierzchnia jest regularnie i drobno obrabiana z gniazdami, w których wypełniony jest określony stały smar. Produkt jest szeroko stosowany w maszynach do odlewania i walcowania ciągłego, sprzęcie do eksploatacji kopalń, statkach, silnikach parowych itp. Odlewane łożyska z brązu aluminiowego z solidnym smarem.
|
Stopień |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Materiał |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Gęstość |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Twardość |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Wytrzymałość na rozciąganie |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Granica plastyczności |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Wydłużenie |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Współczynnik rozszerzalności liniowej |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
Maks. temp. |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Maks. obciążenie dynamiczne |
100 |
60 |
50 |
70 |
120 |
|
Maks. prędkość (suche) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (Smarowanie) |
200 |
60 |
60 |
80 |
200 |
|
Odkształcenie kompresyjne |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
NR PRODUKTU |
Składy chemiczne |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
Czy jesteś zainteresowany naszymi produktami? Poproś o wycenę:tiffany@viiplus.com
