| Nazwa marki: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Numer modelu: | lita tuleja, brąz z osadzonymi zatyczkami smarowymi Bezobsługowy |
| MOQ: | Do negocjacji |
| Cena £: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Warunki płatności: | TT ZGODNIE |
| Zdolność do zaopatrzenia: | łączniki grafitowe, China, producenci, dostawcy, fabryka, hurtownia, łączniki metalowe, łączniki PTF |

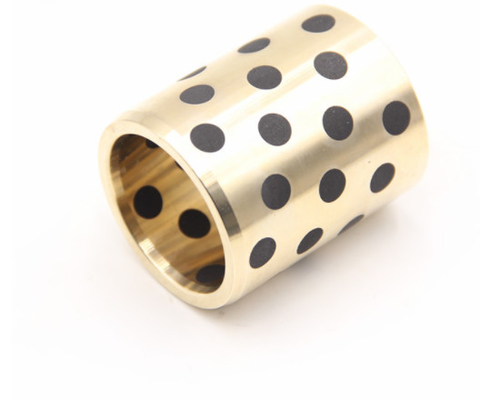

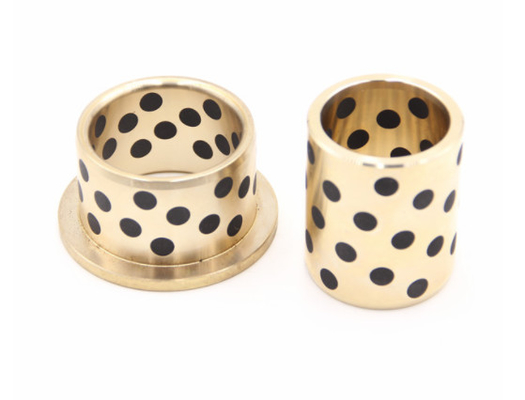

C86300 Brązowe brązowe płaszcze manganowe Bezolejne krzaki z wtyczkami grafitowymi to elementy mechaniczne specjalnie zaprojektowane do pracy bez konieczności zewnętrznego smarowania.C86300 mangan brązowy zapewnia doskonałą wytrzymałość, trwałość i odporność na zużycie, podczas gdy wtyczki grafitowe osadzone w wewnętrznej obudowie obudowy działają jako naturalny smar, zmniejszając tarcie i zapewniając płynną pracę.
Wzornictwo tych zębatek pozwala na łatwą instalację i bezpieczne zamontowanie w aplikacji.Wtyczki grafitowe dodatkowo poprawiają wydajność buchów, zapewniając ciągłe smarowanie i zmniejszając potrzebę konserwacji lub wymiany.
W zastosowaniach, w których smarowanie nie jest możliwe lub pożądane, C86300 Mangan Bronze Flange Oilless Bushes with Graphite Plugs oferuje niezawodne i wydajne rozwiązanie.Są powszechnie stosowane w przemyśle, takim jak produkcja stali., górnictwa, statków morskich i maszyn ciężkich, gdzie zęby są narażone na wysokie obciążenia, wysokie temperatury i trudne środowiska.
Przy wyborze bezolejnych krzewów z brązowymi płaszczami manganesowymi C86300 z wtyczkami grafitowymi ważne jest, aby wziąć pod uwagę specyficzne wymagania zastosowania, w tym wymiary, pojemność,i warunków eksploatacjiZaleca się również skonsultowanie się z producentem lub dostawcą, aby upewnić się, że wybrane przez Ciebie zęby spełniają Twoje potrzeby i będą działać optymalnie w systemie.
Materiał:Pozostałe wyroby z brązu, bezolejne smarowanie Uwaga: Wytyczne montażowe / Wymogi wymiarowe i tolerancje na końcu rozdziału D. Uwaga: Krzewy mogą być używane tylko przy ruchu osiowym!
Łożyska z grafitemsą używane głównie w zastosowaniach wymagających ciągłego smarowania w trudnie dostępnych obszarach.Grafitjest mechanicznie zmuszony
Podczas obracania rdzenia do rdzenia przenosi się folia smaru.długie okresy bez konserwacji.
● Nieporównywalna wydajność przy dużym obciążeniu i niskiej prędkości pracy.
● Doskonała odporność na zużycie w miejscach, w których tworzenie folii olejowej jest trudne ze względu na ruchy wzajemne, oscylacyjne i często przerywane operacje.
● Wyjątkowo odporne na korozję i działanie chemiczne.
● Bez konserwacji i oszczędności operacyjnych.
Obecnie realizowano obróbkę NC, a dokładność obróbki i technologia produkcji zostały ustabilizowane i ulepszone
NAAMS samoczmożone zęby z rękawami przewodniczymi, dokładność produktu jest wiarygodna, wymiary stabilne, możeZmniejszyć czas montażu przewodnika formy i koszty produkcji formy!
1. nadaje się do przemysłu produkcji pleśni, szeroko stosowany.
2.Pozostałe, z tworzyw sztucznychsą wybierane w celu znacznego zwiększenia trwałości rękawów przewodzących w ich działaniu i mają piękny, metalowy blask.
3Po precyzyjnym dopasowaniu, jego wytrzymałość, gładkość iWydajność pozycjonowania jest doskonała.
4.Wysoka dokładność wymiarowa, stabilna jakość i kompletne specyfikacje.
Więcej informacji na temat samoczmywających się łożysk plastikowychwww.bronzegleitlager.com, zaprojektowany do maksymalnej długości użytkowania w ekstremalnych warunkach przemysłowych przy bardzoniskie koszty.
C-86200/C-86300samoczmożne łożyska z rękawem obróbkowe Odlewanie na łożyskach odśrodkowych C86300 Mangan brązowysmarowanie grafitem stałym
Szybciej.
Lepiej.
Bezpieczniejsze.
Zbudowany doDłuższa, bardziej niezawodna żywotność
Klasa materiału:C-86200 lub C-86300
Warunki...
· Raport z inspekcji wymiarowej.
· Certyfikat badania właściwości mechanicznych (w tym twardości i gęstości) materiału.
Brąz może działać nawysokie prędkości przy dużych obciążeniach,ale wymagająwysoka twardość wału i warunki pracy bez ścierania.Zestaw ten madoskonałe właściwości mechaniczne i dobrą odporność na korozję. Ten stop jest zagrażony miedziZestaw ten zwiększa wytrzymałość na rozciąganie.
| Wymogi chemiczne | ||||||||||||
| Miedź Stopy Numer UNS. |
Skład, % max, z wyjątkiem przypadków wskazanych | |||||||||||
| Włókiennicze | ||||||||||||
| Miedź | Płytka | Ołów | Zynk | Żelazo | W tym | Aluminiowe | Mangan | Antimon | Siarka | Fosfor | Silikon | |
| Kobalt | ||||||||||||
| C86300 | 600,066.0 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2.0 ¢4.0 | 1.0A | 5.0 ¢7.5 | 2.555.0 | - Nie. | - Nie. | - Nie. | - Nie. |
| C90500 | 860,089.0 | 9.0 ¢ 11.0 | 0.30 | 1.0 ¢3.0 | 0.20 | 1.0A | 0.005 | - Nie. | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 820,085.0 | 15.0 ¢17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | - Nie. | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 790,082.0 | 18.0 ¢20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | - Nie. | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 780,082.0 | 9.0 ¢ 11.0 | 8.0 ¢ 11.0 | 0.8 | 0.7C | 0.50A | 0.005 | - Nie. | 0.50 | 0.08 | 0.10B | 0.005 |
| A W celu określenia minimum miedzi miedź może być obliczana jako miedź plus nikel. | ||||||||||||
| B W przypadku odlewów ciągłych fosfor wynosi maksymalnie 1,5%. | ||||||||||||
| C Żelazo musi być maksymalnie 0,35%, jeżeli jest używane do opracowywania stali. | ||||||||||||
Bramy promieniowe, bramy pionowe, kłódki, okładki stalowe Penstock, dźwignie mechaniczne, dźwignie hydrauliczne, urządzenia, dźwignie bramkowe, dźwignie powietrzne,Usługi zarządzania zbiornikami z zastosowaniami w- Nie.
Przechowywanie towarów
Kontrola powodzi
Produkcja energii elektrycznej wodnej
Nawadnianie
Odlewanie stopów miedzi
Rodzaj:Miedzi bez ołowiu
|
Skład chemiczny Masa/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Cu |
Sł |
Al. |
Fe |
Mn |
Ni |
Pb |
Tak. |
P |
Zn |
|
60-66 |
0.2 |
5.0-7.5 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
|
Właściwości mechaniczne |
|||
|---|---|---|---|
|
Wytrzymałość na rozciąganie Mpa (min) |
Siła wydajności MPa ((min) |
% wydłużenia |
Twardość Brinella ((HB) |
|
758 |
427 |
14 |
225 |
1W składzie chemicznym pojedyncze wartości reprezentują maksymalne wartości.
2"Wyniki mechaniczne wartości twardości są jedynie do celów odniesienia.
|
C86300 |
Wymiary są w cali. |
|
Mangan brązowy z wtyczkami grafitowymi |
(ID x OD x L) |
|
Włókien grafitnych |
1/2 x 3/4 x 1/2 |
|
Włókien grafitnych |
1/2 x 3/4 x 3/4 |
|
Włókien grafitnych |
1/2 x 3/4 x 1/2 |
|
Włókien grafitnych |
5/8 x 7/8 x 5/8 |
|
Włókien grafitnych |
5/8 x 7/8 x 3/4 |
|
Włókien grafitnych |
5/8 x 7/8 x 1 |
|
Włókien grafitnych |
5/8 x 7/8 x 1-1/4 |
|
Włókien grafitnych |
5/8 x 7/8 x 1-1/2 |
|
Włókien grafitnych |
3/4 x 1-1/8 x 5/8 |
|
Włókien grafitnych |
3/4 x 1-1/8 x 3/4 |
|
Włókien grafitnych |
3/4 x 1-1/8 x 1 |
|
Włókien grafitnych |
3/4 x 1-1/8 x 1-1/4 |
|
Włókien grafitnych |
3/4 x 1-1/8 x 1-1/2 |
|
Włókien grafitnych |
7/8 x 1-1/4 x 3/4 |
|
Włókien grafitnych |
7/8 x 1-1/4 x 1 |
|
Włókien grafitnych |
7/8 x 1-1/4 x 1-1/8 |
|
Włókien grafitnych |
7/8 x 1-1/4 x 1-1/4 |
|
Włókien grafitnych |
7/8 x 1-1/4 x 1-1/2 |
|
Włókien grafitnych |
1 x 1-3/8 x 3/8 |
|
Włókien grafitnych |
1 x 1-3/8 x 1/2 |
|
Włókien grafitnych |
1 x 1-3/8 x 5/8 |
|
Włókien grafitnych |
1 x 1-3/8 x 3/4 |
|
Włókien grafitnych |
1 x 1-3/8 x 1 |
|
Włókien grafitnych |
1 x 1-3/8 x 1-1/4 |
|
Włókien grafitnych |
1 x 1-3/8 x 1-1/2 |
|
Włókien grafitnych |
1 x 1-3/8 x 1-3/4 |
|
Włókien grafitnych |
1 x 1-3/8 x 2 |
|
Włókien grafitnych |
1 x 1-1/2 x 3/4 |
|
Włókien grafitnych |
1 x 1-1/2 x 1 |
|
Włókien grafitnych |
1 x 1-1/2 x 1-1/2 |
|
Włókien grafitnych |
1 x 1-1/2 x 2 |
|
Włókien grafitnych |
1-1/8 x 1-1/2 x 1 |
|
Włókien grafitnych |
1-1/4 x 1-5/8 x 1 |
|
Włókien grafitnych |
1-1/4 x 1-5/8 x 1-1/4 |
|
Włókien grafitnych |
1-1/4 x 1-5/8 x 1-1/2 |
|
Włókien grafitnych |
1-1/4 x 1-5/8 x 1-3/4 |
|
Włókien grafitnych |
1-1/4 x 1-5/8 x 2 |
|
Włókien grafitnych |
1-1/2 x 2 x 1-1/4 |
|
Włókien grafitnych |
1-1/2 x 2 x 1-1/2 |
|
Włókien grafitnych |
1-1/2 x 2 x 1-3/4 |
|
Włókien grafitnych |
1-1/2 x 2 x 2 |
|
Włókien grafitnych |
1-3/4 x 2-1/4 x 1-1/4 |
|
Włókien grafitnych |
1-3/4 x 2-1/4 x 1-1/2 |
|
Włókien grafitnych |
1-3/4 x 2-1/4 x 1-3/4 |
|
Włókien grafitnych |
1-3/4 x 2-1/4 x 2 |
|
Włókien grafitnych |
1-3/4 x 2-1/4 x 2-1/2 |
|
Włókien grafitnych |
1-3/4 x 2-1/4 x 4 |
|
Włókien grafitnych |
2 x 2-1/2 x 1-1/4 |
|
Włókien grafitnych |
2 x 2-1/2 x 1-1/2 |
|
Włókien grafitnych |
2 x 2-1/2 x 2 |
|
Włókien grafitnych |
2 x 2-1/2 x 2-1/2 |
|
Włókien grafitnych |
2 x 2-1/2 x 3 |
|
Włókien grafitnych |
2-1/2 x 3 x 3 |
|
Włókien grafitnych |
3 x 3-1/2 x 4 |
|
Włókien grafitnych |
3 x 3-5/8 x 3 |
|
Włókien grafitnych |
3-1/2 x 4-1/8 x 2 |
|
Włókien grafitnych |
3-1/2 x 4-1/8 x 3 |
|
Włókien grafitnych |
3-1/2 x 4-1/8 x 4 |
|
Włókien grafitnych |
4 x 4-3/4 x 2 |
|
Włókien grafitnych |
4 x 4-3/4 x 3 |
|
Włókien grafitnych |
4 x 4-3/4 x 4 |
|
Włókien grafitnych |
5 x 6 x 3 |
|
Włókien grafitnych |
5 x 6 x 4 |
Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528Grafit wchłania olej smarowy, który następnie zostaje przeniesiony do wału podczas ogrzewania przez ruch wału.To działanie dostarcza oleju potrzebnego do smarowania, ale nie w wystarczającej ilości, aby spowodować wyciek na końcach łożyskaOlej zostaje ponownie wchłonięty przez grafyt, gdy przestaje się poruszać.
Grafit z wtyczką wykonuje się poprzez wiercenie w konfiguracji rogu, rozstawionego dziura przez ścianę łożyska i naciśnięcie grafitu do tych otworów i twarde pieczenie.Wielkość i liczba otworów i liczba rzędów jest określona przezdługość i średnica łożyska.
Włoki z brązu z wtyczką z grafitemwszystkie są samo-smarowane ibez obsługi.Wyroby te są wykonane z prostego odlewanego brązu i podłączone do nich solidnymi wtyczkami smarowymi.Samoczmożne łożyska rękaw i ich powierzchnia sprzężeniowa powinny być zawsze oddzielone folia smaru.Wielu komponentów VIIPLUS wykorzystuje grafit. Oto, co musisz o nim wiedzieć. Grafit to zwykły węgiel w bardzo niezwykłej formie, dwuwymiarowy kryształ.Pomyśl o tym jak o blacie o grubości jednego atomu.Grafit z ołówkiem jest oleisty, ponieważ te blachy o grubości jednego atomu są bardzo śliskie.
| Klasa | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| Materiał | CuZn25AI5Mn4Fe3 | CZN5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| Gęstość | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Twardość | ≥210 | ≥ 70 | ≥ 150 | ≥ 75 | ≥235 |
| Wytrzymałość na rozciąganie | ≥ 750 | ≥ 250 | ≥ 500 | ≥ 270 | ≥ 800 |
| Siła wydajności | ≥ 450 | ≥ 90 | ≥ 260 | ≥ 150 | ≥ 450 |
| Wydłużenie | ≥ 12 | ≥ 13 | ≥ 10 | ≥ 5 | ≥ 8 |
| Współczynnik linijnej ekspansji | 10,9×10-5/°C | 10,8×10-5/°C | 10,6×10-5/°C | 10,8×10-5/°C | 10,9×10-5/°C |
| Max.Temp. | -40~+300°C | -40~+400°C | -40~+400°C | -40~+400°C | -40~+300°C |
| Maks.obciążenie dynamiczne | 100 | 60 | 50 | 70 | 120 |
| Maksymalna prędkość | 15 | 10 | 20 | 10 | 15 |
| N/mm2*m/s ((Lubrykacja) | 200 | 60 | 60 | 80 | 200 |
| Deformacja kompresyjna | < 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm |
< 0,005 mm |
Samopośmierzające się łożyska rękawne do urządzeń budowlanych, łuski wiązania wiązania dla łopatek silnikowych, łuski wiązania i przewodników do maszyn do wtrysku formy, urządzeń hutniczych, łusek piecowych,Urządzenia suszące, Piekarniki, prasy, linie montażowe, konstrukcje hydroelektryczne, kocioły, urządzenia podnoszące, opony i maszyny do produkcji papieru i wiele innych zastosowań przemysłowych.
C86300 Typowe zastosowania obejmują łożyska do ciężkich obciążeń o niskiej prędkości, przekładnie, obroże i części cylindrów hydraulicznych.Zestaw miedzi o wysokiej wytrzymałości, nie podlegający obróbce cieplnejprzeznaczone do stosowania w zastosowaniach wymagających dobrego połączenia znakomitych właściwości zużycia i wysokiej wytrzymałości nośnej przy dużych obciążeniach i niskich prędkościach.
|
C86300 Mangan brązowy grafit |
|
|
Element |
Zawartość (%) |
|
Miedź, Cu |
60.0-68.0 |
|
Ołów, Pb |
≤ 0.2 |
|
Złoża, Sn |
≤ 0.2 |
|
Cynk, Zn |
22 ~ 28 |
|
Żelazo, Fe |
2.0-4.0 |
|
Aluminium, Al |
5.0-7.50 |
|
Mangan, Mn |
2.5-5.0 |
|
|
|
|
C86200 Mangan brązowy grafit |
|
|
Element |
Zawartość (%) |
|
Miedź, Cu |
60.0-68.0 |
|
Ołów, Pb |
≤ 0.2 |
|
Złoża, Sn |
≤ 0.2 |
|
Cynk, Zn |
22 ~ 28 |
|
Żelazo, Fe |
2.0-4.0 |
|
Aluminium, Al |
3.0-4.90 |
|
Mangan, Mn |
2.5-5.0 |
Wykorzystuje się w przypadku ciężkich obciążeń przy niskich i średnich prędkościach
Wtykowy grafit odlewany brązowy obudowa jest w stanie wytrzymaćwysokie temperatury do 570 F
Samoczyste smarowanie łożysk rękawów umożliwia stosowanie łożysk, w przypadku gdy olejkowanie jest trudne,Doskonałe smarowanie osiąga się nawet przy dużych obciążeniach przy niskich prędkościach.
samoczmocnione łożyska z specjalnie wbudowanymi smarownikami stałymi zmniejszają tarcie współczynnik tarcia: 0,04 do 0.2
| buszczypanie | długość | |||||||||||||
| wielkość ((mm) | ||||||||||||||
| Identyfikacja | Nadmiar | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 | 35 | |||
| ¢d | ¢D | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | |||
| 8 | 8 | 0.028 | 12 | 0.018 |
081208 101408 |
081210 101410 |
081212 101412 |
81215 | 101420 | |||||
| 10 | 0.013 | 0.007 | 101415 | |||||||||||
| 10 | 0.028 | 14 | 0.018 | |||||||||||
| 0.013 | 0.007 | |||||||||||||
| 12 | 12 | 0.034 | 18 | 0.018 | 121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 | |
| 0.016 | 0.007 | |||||||||||||
| 13 | 13 | 0.034 | 19 | 0.021 | 131910 | 131912 | 131915 | 131920 | ||||||
| 0.016 | 0.006 | |||||||||||||
| 14 | 14 | 0.034 | 20 | 0.021 | 142010 | 142012 | 142015 | 142020 | 142025 | 142030 | ||||
| 0.016 | 0.006 | |||||||||||||
| 15 | 15 | 0.034 | 21 | 0.021 | 152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | |||
| 0.016 | 0.006 | |||||||||||||
| 16 | 16 | 0.034 | 22 | 0.021 | 162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | 162235 | |
| 0.016 | 0.006 | |||||||||||||
| 17 | 17 | 0.034 | 23 | 0.021 | 172315 | |||||||||
| 0.016 | 0.006 | |||||||||||||
| 18 | 18 | 0.034 | 24 | 0.021 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||||
| 0.02 | 0.006 | |||||||||||||
| 19 | 19 | 0.041 | 26 | 0.021 | 192615 | 192620 | ||||||||
| 0.02 | 0.006 | |||||||||||||
| 20 | 20 | 0.041 | 28 | 0.021 | 202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | 202835 | |
| 0.02 | 0.006 | |||||||||||||
| 20 | 0.041 | 30 | 0.021 | 203016 | 203020 | 203025 | 203030 | 203035 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 22 | 22 | 0.041 | 32 | 0.021 | 223212 | 223215 | 223220 | 223225 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 25 | 0.041 | 33 | 0.025 | 253312 | 253315 | 253316 | 253320 | 253325 | 253330 | 253335 | ||||
| 25 | 0.02 | 0.009 | ||||||||||||
| 25 | 0.041 | 35 | 0.025 | 253512 | 253515 | 253516 | 253520 |
253525 |
253530 |
253535 |
||||
|
|
0.02 |
0.009 |
||||||||||||
|
28 |
28 |
0.041 |
38 |
0.025 |
|
|
|
|
|
|
283820 |
283825 |
283830 |
|
|
0.02 |
0.009 |
|||||||||||||
|
|
30 |
0.041 |
38 |
0.025 |
|
|
303812 |
303815 |
|
|
303820 |
303825 |
303830 |
303835 |
|
30 |
0.02 |
0.009 |
||||||||||||
|
|
30 |
0.041 |
40 |
0.025 |
|
|
304012 |
304015 |
|
|
304020 |
304025 |
304030 |
304035 |
|
|
0.02 |
0.009 |
||||||||||||
|
31.5 |
31.5 |
0.05 |
40 |
0.025 |
|
|
|
|
|
|
|
|
314030 |
|
|
0.025 |
0.009 |
|||||||||||||
|
32 |
32 |
0.05 |
42 |
0.025 |
|
|
|
|
|
|
324220 |
|
324230 |
|
|
0.025 |
0.009 |
|||||||||||||
|
|
35 |
0.05 |
44 |
0.025 |
|
|
|
|
|
|
354420 |
354425 |
354430 |
354435 |
|
35 |
0.025 |
0.009 |
||||||||||||
|
|
35 |
0.05 |
45 |
0.025 |
|
|
|
|
|
|
354520 |
354525 |
354530 |
354435 |
|
|
0.025 |
0.009 |
||||||||||||
|
38 |
38 |
0.05 |
48 |
0.025 |
|
|
|
|
|
|
|
|
|
|
|
0.025 |
0.009 |
|||||||||||||
|
40 |
40 |
0.05 |
50 |
0.025 |
|
|
|
405015 |
|
|
405020 |
405025 |
405030 |
405035 |
|
0.025 |
0.009 |
|||||||||||||
|
40 |
0.05 |
55 |
0.03 |
|
|
|
405515 |
|
|
|
|
405530 |
405535 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
45 |
0.05 |
55 |
0.03 |
|
|
|
|
|
|
|
|
455530 |
455535 |
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
56 |
0.03 |
|
|
|
|
|
|
|
|
455630 |
455635 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
456030 |
456035 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
50 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
506030 |
506035 |
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
62 |
0.03 |
|
|
|
|
|
|
506220 |
|
506230 |
506235 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
65 |
0.03 |
|
|
|
|
|
|
|
|
506530 |
|
|
|
0.025 |
0.011 |
|||||||||||||
|
55 |
55 |
0.06 |
70 |
0.03 |
|
|
|
|
|
|
|
|
557030 |
557035 |
|
0.03 |
0.011 |
|||||||||||||
|
|
60 |
0.06 |
74 |
0.03 |
|
|
|
|
|
|
|
|
607430 |
607435 |
|
60 |
0.03 |
0.011 |
||||||||||||
|
|
60 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
607530 |
607535 |
|
|
0.03 |
0.011 |
||||||||||||
|
63 |
63 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.011 |
|||||||||||||
|
65 |
65 |
0.06 |
80 |
0.03 |
|
|
|
|
|
|
|
|
|
658035 |
|
0.03 |
0.011 |
|||||||||||||
|
70 |
70 |
0.06 |
85 |
0.035 |
|
|
|
|
|
|
|
|
708530 |
708535 |
|
0.03 |
0.013 |
|||||||||||||
|
70 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
75 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
0.06 |
95 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
|
80 |
0.06 |
96 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
80 |
0.03 |
0.013 |
||||||||||||
|
|
80 |
0.06 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
||||||||||||
|
85 |
85 |
0.071 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
90 |
90 |
0.071 |
110 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
100 |
100 |
0.071 |
120 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
110 |
110 |
0.071 |
130 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
120 |
120 |
0.071 |
140 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
125 |
125 |
0.063 |
145 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
130 |
130 |
0.063 |
150 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
140 |
140 |
0.063 |
160 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
150 |
150 |
0.063 |
170 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
160 |
160 |
0.063 |
180 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
długość |
|
|
Id |
od |
|
|
||||||||
|
|
|
uszczelniacz |
|
|||||||||||
|
|
|
¢d |
¢D |
|
|
|||||||||
|
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
130 |
140 |
150 |
|
|
|
|
|
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
|
|
(JDB) |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
12 |
- |
|
|
|
|
|
|
|||||||||||
|
10 |
14 |
-1003 |
|
|||||||||||
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
12 |
18 |
-1203 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
13 |
19 |
-1303 |
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
14 |
20 |
-1403 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
15 |
21 |
- 1503 |
|
|
|
||||||||||||||
|
162240 |
|
|
|
|
|
|
|
|
|
|
16 |
22 |
-1603 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
17 |
23 |
-1803 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
18 |
24 |
- 2005 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
19 |
26 |
- 2005 |
|
|
|
||||||||||||||
|
202840 |
202850 |
|
|
|
|
|
|
|
|
|
20 |
28 |
- 2005 |
|
|
|
||||||||||||||
|
203040 |
|
|
|
|
|
|
|
|
|
|
20 |
30 |
-2505* |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
22 |
32 |
-2505 |
|
|
|
||||||||||||||
|
253340 |
253350 |
253360 |
|
|
|
|
|
|
|
|
25 |
33 |
-2505 |
|
|
|
||||||||||||||
|
253540 |
253550 |
|
|
|
|
|
|
|
|
|
25 |
35 |
-3005* |
|
|
|
||||||||||||||
|
283840 |
|
|
|
|
|
|
|
|
|
|
28 |
38 |
-3005 |
|
|
|
||||||||||||||
|
303840 |
303850 |
303860 |
|
|
|
|
|
|
|
|
30 |
38 |
-3005 |
|
|
|
||||||||||||||
|
304040 |
304050 |
304060 |
|
|
|
|
|
|
|
|
30 |
40 |
-3505* |
|
|
|
||||||||||||||
|
314040 |
|
|
|
|
|
|
|
|
|
|
31.5 |
40 |
-3505 |
|
|
|
||||||||||||||
|
324240 |
|
|
|
|
|
|
|
|
|
|
32 |
42 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
44 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
45 |
-3505 |
|
|
|
||||||||||||||
|
384840 |
|
|
|
|
|
|
|
|
|
|
38 |
48 |
-4007* |
|
|
|
||||||||||||||
|
405040 |
405050 |
405060 |
405070 |
405080 |
|
|
|
|
|
|
40 |
50 |
-4007 |
|
|
|
||||||||||||||
|
405540 |
405550 |
405560 |
|
|
|
|
|
|
|
|
40 |
55 |
- 4507 |
|
|
|
||||||||||||||
|
455540 |
455550 |
455560 |
|
|
|
|
|
|
|
|
45 |
55 |
- 4507 |
|
|
|
||||||||||||||
|
455640 |
455650 |
455660 |
|
|
|
|
|
|
|
|
45 |
56 |
- 4507 |
|
|
|
||||||||||||||
|
456040 |
456040 |
456050 |
456070 |
456080 |
|
|
|
|
|
|
45 |
60 |
- 4507 |
|
|
|
||||||||||||||
|
506040 |
506040 |
506050 |
506070 |
506080 |
|
|
|
|
|
|
50 |
60 |
-5008 |
|
|
|
||||||||||||||
|
506240 |
506240 |
506250 |
506270 |
|
|
|
|
|
|
|
50 |
62 |
-5008 |
|
|
|
||||||||||||||
|
506540 |
506550 |
506560 |
506570 |
506580 |
|
5065100 |
5065120 |
|
|
|
50 |
65 |
-5008 |
|
|
|
||||||||||||||
|
557040 |
557050 |
557060 |
557070 |
|
|
|
|
|
|
|
55 |
70 |
-5508 |
|
|
|
||||||||||||||
|
607440 |
607450 |
607460 |
607470 |
607480 |
|
|
|
|
|
|
60 |
74 |
-6008 |
|
|
|
||||||||||||||
|
607540 |
607550 |
607560 |
607570 |
607580 |
|
6075100 |
6075120 |
|
|
|
60 |
75 |
-6008 |
|
|
|
||||||||||||||
|
|
|
637560 |
637570 |
637580 |
|
|
|
|
|
|
63 |
75 |
-6508* |
|
|
|
||||||||||||||
|
658040 |
658050 |
658060 |
658070 |
658080 |
|
|
|
|
|
|
65 |
80 |
-6508 |
|
|
|
||||||||||||||
|
708540 |
708550 |
708560 |
708570 |
708080 |
|
7085100 |
7085120 |
|
|
|
70 |
85 |
-7010 |
|
|
|
||||||||||||||
|
|
709050 |
709060 |
709070 |
709080 |
|
|
|
|
|
|
70 |
90 |
-7010 |
|
|
|
||||||||||||||
|
|
759050 |
759060 |
759070 |
759080 |
|
7590100 |
|
|
|
|
75 |
90 |
-7510 |
|
|
|
||||||||||||||
|
|
|
759060 |
759070 |
759580 |
|
7590100 |
|
|
|
|
75 |
95 |
-7510 |
|
|
|
||||||||||||||
|
809640 |
809650 |
809660 |
809670 |
809680 |
|
8096100 |
8096120 |
|
|
|
80 |
96 |
-8010 |
|
|
|
||||||||||||||
|
8011040 |
8011050 |
8011060 |
8011070 |
8011080 |
|
80110100 |
80110120 |
|
80110140 |
|
80 |
100 |
-8010 |
|
|
|
||||||||||||||
|
|
|
8511060 |
|
8511080 |
|
|
|
|
|
|
85 |
100 |
-9010* |
|
|
|
||||||||||||||
|
|
9011050 |
9011060 |
|
9011080 |
9011090 |
90110100 |
90100120 |
|
|
|
90 |
110 |
-9010 |
|
|
|
||||||||||||||
|
|
10012050 |
10012060 |
10012070 |
10012080 |
10012090 |
100120100 |
100120120 |
|
100120140 |
|
100 |
120 |
-10010 |
|
|
|
||||||||||||||
|
|
11013050 |
|
11013070 |
11013080 |
|
110130100 |
110130120 |
|
|
|
110 |
130 |
-12010* |
|
|
|
||||||||||||||
|
|
|
|
12014070 |
12014080 |
12014090 |
120140100 |
120140120 |
|
120140140 |
|
120 |
140 |
-12010 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
125145100 |
125145120 |
|
|
|
125 |
145 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
13015080 |
|
130150100 |
|
130145130 |
|
|
130 |
150 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
140160100 |
|
|
140160140 |
|
140 |
160 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
15017080 |
|
150170100 |
|
|
|
150170150 |
150 |
170 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
16718080 |
|
167180100 |
|
|
|
160180150 |
160 |
180 |
- |
|
|
|
||||||||||||||
