Wtykowe zawory z 316 zsinterowany nierdzewnym podłogiem wału i zmywarkami napędowymi to zawory, które wykorzystują określone komponenty w celu zapewnienia płynnego działania i trwałości.Źródło łożyska wału buchowego ze stali nierdzewnej 316 zapewnia doskonałą odporność na korozję i zużycie, podczas gdy płaszcze napędowe pomagają rozdzielić i zmniejszyć obciążenia napędowe na sztywce zaworu, zapewniając dłuższą żywotność.Komponenty te współpracują, aby zapewnić, że zawory wtykowe działają skutecznie i niezawodnie w różnych zastosowaniach.

Włosy ze stali nierdzewnej

Wyroby specjalne

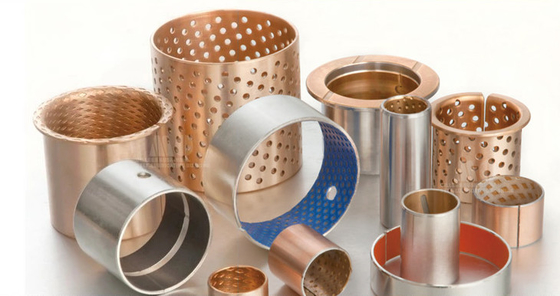

Na żądanie możemy zaoferować wielkości palcowe, specjalne długości, łożyska zgodnie z rysunkiem i różne- warstwydla różnych obszarów zastosowań oraz różnych podłożeń z brązu lub stali nierdzewnej itp.

Materiały odporne na korozję łożyska - stal nierdzewna T316, spiekany w celu zwiększenia smarowości i twardości

W przypadku wykonania otworu zawsze należy działać z powierzchni przesuwnej w kierunku powierzchni stalowej.
To zapobiega podziałowi trzech warstw.

łożyska VIIPLUS VALVEo pojemności nieprzekraczającej 10 W
Nie wymaga specjalnej okresowej konserwacji.

Trwale smarowane łożyska górne i dolne nie wymagają konserwacji i są zaprojektowane do obciążania wału poziomym lub pionowym.
Łożyska zapewniają wytrzymałość i niskie tarcie dla łatwej obsługi i długiej żywotności.

Łożyska napędowe i wtykacze zmywarki Rozmiary zaworów

/Proszę skontaktować się z VIIPLUS.

Zawory muszą być wyposażone w wymienne łożyska ze stali nierdzewnej, z sinterowanego rodzaju rękawów zgodne łożyska muszą być z sinterowanego, impregnowanych olejem typu316 zestawy zestawów nierdzewnych

TEX Bushing, Customized Bushing, Fiber Bush

Wysokiej wydajności układy biegów i łożysk w celu zmniejszenia wysiłku wejściowego i wielkości koła ręcznego

Szpilki zawiasowe muszą być ze stali nierdzewnej 304 obracającej się w łożyskach z brązu

Płyty z tkaniny ze stali nierdzewnej,takie płyty są szeroko stosowane w zaworach, ropie naftowej, chemii, metalurgii. Ma elastyczne łożyska, brak konserwacji, niska dokładność montażu,dobra odporność na wstrząsy i uderzenia. charakterystyki niskiego hałasu, a ze względu na wysoką wytrzymałość materiału włóknistego i wsparcie ze strony stalowego pleców, ma wyjątkową zaletę dużej ładowności.zaleca się utrzymanie odpowiedniej odległości między otworem wewnętrznym a wałemWielkość szczeliny może być określona w zależności od rodzaju produktu.Interferencje mogą być również odnoszone do typu produktu.

W niektórych niskich prędkościach ruchu kołysania, materiał składający się z tkaniny metalowej ma większą elastyczność niż zwykłe łożyska sztywne ze względu na grubość 0,25 mm warstwy smarowania tkaniny włóknistej.wewnętrzne otwór łożyska i wał szpilki mogą być używane bez luk lub nawet zakłóceń. współpracują, dzięki czemu mogą one lepiej wywierać wpływ na absorpcję wstrząsów i niską wydajność hałasu; takie łożyska są głównie stosowane w niskich prędkościach, w ciężkich systemach smarowania olejem i tłuszczem,i może być również stosowany w bezolejnym smarowaniu.

1Naciśnij obie.łożyska górne i dolnedo korpusu zaworu.
2. ZainstalujWstawić płytkę pokrywającą z śrubami i prześcieradłami.
3. Zainstalować górną buchę, górne pakowanie i górny spacer w otworze w górnej części korpusu zaworu.
4. Zainstalować pierścień opakowaniowy na rowu na sztabce zaworu.
5. wstawić dysk do siedzenia zaworu.
stosuje się do obszarów węzła pnia zarówno dysku, jak i siedzenia.
6. Zainstalować łodygę w otworze w górnej części ciała zaworu (strona płyty górnej operatora).
jest zainstalowany w taki sposób, aby jego płaska freza była wyrównana z otworem wtyczki momentu obrotowego dysku.
7. Przekręć wtyczkę w dół przez dysk i na płaskość frasowaną na łodygie.

Łożyska TEX wykorzystują tkaninę włóknistą i nakładkę z włókien aramidowych na podłoże metalowe.wysoka przepustowość i wysoka dokładność dobra biegłość przy niskiej prędkości i dużym tarciu wyższa wydajność

Włókno politetrafluoroetylenowe /Tkanina

VIIPLUS TEX włókno metalowe łożysko samosmarowe to samozmaszczający się materiał składowy składowy wykonany z wysokiej jakości płyty stali niskoemisyjnej, płyty brązu lub płyty stali nierdzewnej jako matrycy,z tkaniny włókienniczej jako warstwy powierzchni tarcia.

W celu zagwarantowania wytrzymałości wiązania między włóknem a blachą metalową,tkanina wykonana jest ze specjalnych włókien i włókien aramidowych.

łożyska posiadają cechy wysokiej nośności, dobrej odporności na zużycie, odpowiedniej temperatury, szerokiego zakresu średniej, prostej struktury, kompaktowych rozmiarów i dobrej stabilności.

Polytetrafluoroetylen () jest rodzajem materiału samosmarowującego zdoskonałe wyniki.Ale odporność na zużycie jest słaba z powoduNiższa wytrzymałość.Obecnie większość włókien lub innych wypełniaczy jest stosowana w celu poprawy odporności na zużycie, a efekt jest bardzo ograniczony.włókna politetrafluoroetylenowe mają 15-krotnie wyższą wytrzymałość na rozciąganie niż czysta żywica politetrafluoroetylenowa, aby skompensować brak tego aspektu,znacznie poprawiono odporność na zużycie, w tym samym czasie włókno unika również wystąpienia zjawiska przepływu zimnego żywicy politetrafluoroetylenowej.
Łożyska samosmarowe z włókna polietrafluoroetylenowego na bazie metalowej podzielone są na stalową, miedzianą i stali nierdzewnej.

Maksymalne ciśnienie obciążenia: 180Mpa

Współczynnik tarcia: 0,03 ~ 0.20

Zakres temperatury pracy: -90 °C ~ 180 °C

Typowe zastosowania

Źródło włókna może być stosowane w wodzie morskiej, paliwie, oleju hydraulicznym, oleju silnikowym, naftzie, oleju smarowym, słabym kwasie, wodzie amoniakowej, ciekłym azotu, płynie do prania i innych mediach.

Źródło włókna jest najbardziej odpowiednie do dużego obciążenia, niskiej prędkości, film olejowy nie może być utrzymywany lub formowany, nie może używać smarów, obciążenie uderzeniowe jest duże, odporność na korozję,kołysanie i inne warunki stosowania łożyska, wniosek szczegółowy jest następujący:

1.Wodociąg: mechanizm turbiny przewodzącej wodą, zawór kulkowy, zawór motyli;

2.Systemy podnoszenia ciężarówek dla ciężarówek, ciągników, wózków widłowych i powiązanego wyposażenia, takie jak buchy z ramionami kołyskowymi itp.;

3- układ kierowniczy, układ hamulcowy i punkt odniesienia pręta złącza ciężarówek, autobusów i ciągników rolniczych;

4system kierowania silnikiem, taki jak obrotowy silnik, jest zainstalowany zewnętrznie na rufie;

5.Sprzęg motyla i zawór kulkowy, łożyska spełniają normy higieny części konstrukcyjnych systemu picia NSF;

6Maszyny spożywcze, maszyny włókiennicze, maszyny drukarskie, maszyny tytoniowe, maszyny do pakowania, sprzęt medyczny itp.;

7.Podnoszące łożyska dla mostów, rurociągów i innych konstrukcji;

8- maszyny podnoszące, zwłaszcza główny biust, ruchomy biust, punkt oparcia stóp i inne części punktu oparcia, nie mogą być smarowane.

• silna odporność na obciążenie uderzeniowe, brak zjawiska "czołgania", płynna obsługa;
• Wysoka odporność na zużycie, dobra odporność na korozję, brak zjawiska przepływu zimna;
• dobra stabilność wymiarowa (brak rozszerzenia w wodzie), nieprzewodząca, niemagnetyczna;

Źródło jest cienką strukturą ścienną, lekką, niewielką objętością, odpowiednią do kompaktowej konstrukcji;

Wykorzystywana jest w szerokim zakresie w liniach produkcyjnych o wysokiej temperaturze, maszynach budowlanych, częściach podwozia samochodów, zaworach kulkowych, zaworach motylnych,pompy i przemysł chemiczny i pociągi dużych prędkości i inne ciężkie niskie i nie może zatankować okazji itp.

Struktura

1W tym nowym materiale wykorzystuje się tkaninę z włókien na metalowych podłogach.

2Tkanina ma bardzo wysoką ładowność i znacznie dłuższą żywotność w porównaniu z konwencjonalnymi trójwarstwowymi krzakami.

3.Metal może być stali węglowej, stali nierdzewnej, brązu itp.

Typowe cechy

TEX,Bushing,Fiber Bush & Low Friction Woven Fabric Oilless TEX Bearing

Łożyska prostokątne i rękawne Łożiska samosmarowujące się, typu liniowego Włókna niemetalowe ze stali nierdzewnej 316 z tkaniną

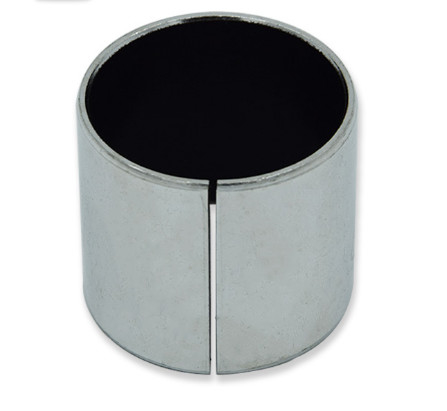

Stal nierdzewnałożyska z włókien polietrafluoroetylenowych aramidów na bazie stali są materiałami samoczmożnymi z włóknami odpornymi na zużycie jako głównym materiałem powierzchniowym.Produkt ma niski współczynnik tarcia,dobra nośność, odporność na ścieranie i samopośmierzanie, stosowane głównie wróżne wysokiej klasy zawory i go-kart.

VSB-36 Łożyska przesuwne, bezolejne, bezprzewodowe

Stal nierdzewna316+/FABRIC

Nałóż na olej lub paliwo cięższe części,Odporność na zużycie, niski współczynnik trwania,długa żywotność:dobre ogólne osiągi.Na olej lub paliwo stosuje się twardsze części, odporność na zużycie, niski współczynnik tarcia, długą żywotność, dobrą ogólną wytrzymałość.

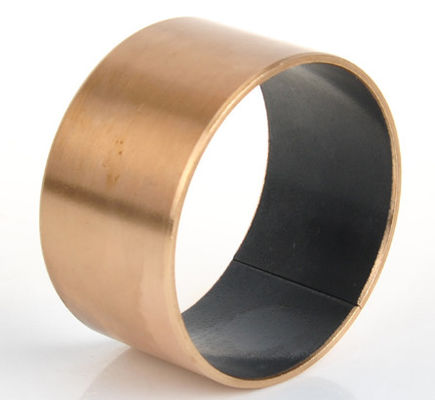

Jest odporny na olej, kwas, alkalia i wodę morską, ponadto nie ma ołowiu w warstwie powierzchniowej, dlatego jest szczególnie odpowiedni do zastosowania w maszynach spożywczych,mierniki przepływu alkalizmu, pompuje elementy ruchu w maszynach farmaceutycznych, maszynach drukarskich, maszynach inżynierii chemicznej i innych przemysłach oceanicznych.materiał podstawowy jest ze stali nierdzewnej z tyłu i wypełniony filmem odpornym na ciepło jest kalandrowany na spiekanej sferycznej warstwie pośredniej z brązu.

Rozpocznij swój projekt z inżynierem aplikacji
