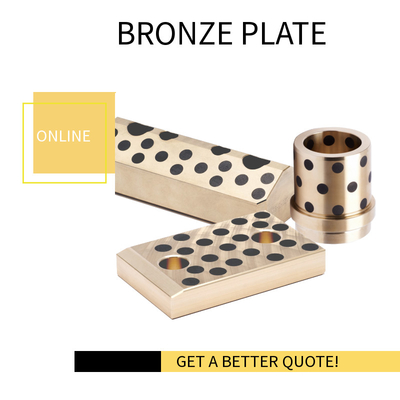

Płyta z brązu 500 SWP Wear z wtopionym grafitem odnosi się do rodzaju płyty ze stopu mosiądzu, która została wzmocniona grafitem wtopionym w matrycę brązu w celu poprawy odporności na zużycie. Mosiądz 500 SWP to specyficzny skład stopu mosiądzu, który posiada doskonałe właściwości mechaniczne i odporność na korozję, dzięki czemu nadaje się do zastosowań wymagających wysokiej odporności na zużycie i trwałości.

Włączenie grafitu do płyty z brązu zapewnia kilka korzyści, w tym zwiększoną smarność i zmniejszone tarcie, co z kolei zwiększa odporność materiału na zużycie. Dzięki temu nadaje się do zastosowań, w których elementy podlegają powtarzalnym ruchom ślizgowym lub obrotowym i wymagają długiej żywotności.

Płyta z brązu 500 SWP Wear z wtopionym grafitem może być stosowana w różnych gałęziach przemysłu, takich jak górnictwo, budownictwo i ciężkie maszyny, gdzie elementy wyposażenia są narażone na trudne warunki i wymagają wytrzymałych materiałów do zachowania integralności i funkcjonalności. Połączenie odporności mosiądzu na korozję i właściwości grafitu odpornych na zużycie skutkuje materiałem, który jest bardzo trwały i niezawodny w takich zastosowaniach.

Płyty do maszyn ogólnych, informacje o produkcie „SOLP”, Płyty płaskie, samosmarujące, Szerokość W, Długość L, uzyskaj wycenę części!

Płyta prowadząca, samosmarująca Cena i czas dostawy na zapytanie.

Tuleja z brązuŁożysko ślizgowejest rodzajem standardowych produktów naszej firmy. Ten typ łożyska samosmarującego jest również nazywany łożyskiem bezolejowym, łożyskiem mosiężnym, tuleją miedzianą, tuleją łożyska ślizgowego, tuleją z brązu, łożyskiem z brązu, łożyskiem z brązu z wtyczkami grafitowymi, tulejami prowadzącymi i tuleją łożyska wypełnioną grafitem.

Płyta z brązu 500 SWP Wear z wtopionym grafitem

Tuleja z brązu #500 SWP Oilless Thin Wear Plate (Wszystkie wymiary w MM)

Właściwości płyty mosiężnej: „SOLP”

Płyta z brązu manganowego dostępna online

Mosiądz o wysokiej wytrzymałości / stały środek smarny wbudowany Płyty ślizgowe bezolejowe Podkładka SWP bezolejowa płyta ścieralna Płyta grafitowa | Płyty ślizgowe - Standard NAAMS Dostawcy

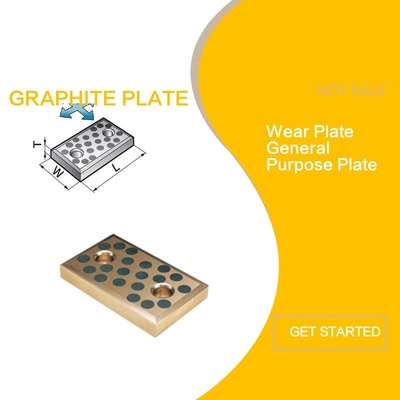

Płyta ścieralna Płyta ogólnego przeznaczenia #500SP (SERIA SWP) firmy VIIPLUS WYKONANA NA ZAMÓWIENIE Z CHIN (SWP-100200) | PODOBNE katalogi płyt MISUMIBRONZE SLIDING PLATE PLUGGED GRAPHITE.pdfsklep internetowy - Wybierz, skonfiguruj, zamów.

Płyta ścieralna z brązu

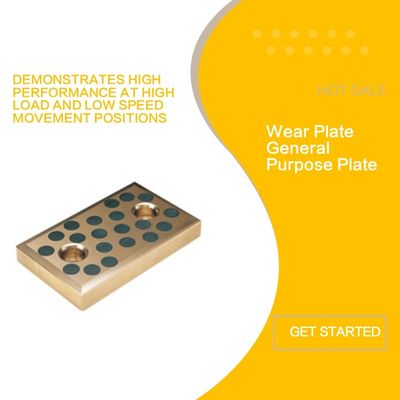

Tuleja z brązu #500 SWP Oilless Wear Plate z wtyczkami grafitowymi Materiał brązCuZn25Al5Mn4Fe3 + wtyczki grafitowe. Cechy. Łożyska z serii 500 z tuleją z brązu zawierająwysokiej jakości metale na bazie stopów miedzi z zaprojektowanymi wtyczkami ze stałym smarem.
Tuleja z brązu #500 SWP Oilless Wear Plate z wtyczkami grafitowymi

Opis: Tuleja z brązu mosiądz o wysokiej wytrzymałości z wtyczkami grafitowymi.

Funkcja i grubość: Ścieranie / Zużycie ślizgowe

Materiał: Metal, brąz CuZn25Al5Mn4Fe3 + wtyczki grafitowe



Cechy



Łożyska z serii 500 z tuleją z brązu zawierająwysokiej jakości metale na bazie stopów miedzi z zaprojektowanymi wtyczkami ze stałym smarem. Łożyska te zostały zaprojektowane tak, aby spełniać szeroki zakres wymagań aplikacyjnych, jakich wymaga dzisiejszy sprzęt. Precyzyjne tolerancje wykorzystujące strategiczne rozmieszczenie wtyczek i związki wtyczek zapewniają wydajność i bezobsługową pracę. Ten styl łożyska jest dostępny w standardowych rozmiarach calowych, metrycznych i na zamówienie. Łożyska serii 500 zapewniają ekstremalne ograniczenia temperaturowe i wysoką wydajność obciążenia. Dostępne w łożyskach typu journal i płaskich płytach ściernych.

Specyfikacje i wymiary niektórych części mogą nie być w pełni objęte. Aby uzyskać dokładne szczegóły, zapoznaj się z katalogami producenta.

Numer części Grubość t(mm) Szerokość W(mm) Długość L(mm) Możesz znaleźć szczegółowe informacje o specyfikacjach i wymiarach wagi w naszym katalogu części Tuleja i płyta, skontaktuj się z nami: tiffany@viiplus.com





































Komponenty automatyki> Ruch liniowy> Płyty bezolejowe, szyny prowadzące> Płyty ślizgowe bezolejowe>

Płyta ścieralna Płyta ogólnego przeznaczenia #500SP (SWP) firmy VIIPLUS CHINA (SWP-100200) - Wybierz, skonfiguruj, zamów. BRONZE PLATE dostarcza punktualnie i oferuje uczciwe ceny. Różne rozmiary i grubości płyt ściernych z grafitem lub bez produktów grafitowych są dostępne w naszym sklepie internetowym. Dodatkowo VIIPLUS INTERNATIONAL oferuje różnorodne dane CAD do bezpłatnego pobrania.

Płyta ścieralna z brązu Płyta ogólnego przeznaczenia #500SP (seria SWP), Płyty ślizgowe bezolejowe, Płyty bezolejowe, Szyny prowadzące, Ruch liniowy, Komponenty automatyki, Konfigurowalne komponenty, automatyzacja fabryczna, automatyzacja montażu, mechaniczne, katalog tulei i płyt ślizgowych, e-Katalog, Chiny Sklep internetowy, System zamówień online, SWP różne tuleje i płyty o grubości.

Wybierz numery części płyty ściernej z brązu według średnicy wewnętrznej, średnicy zewnętrznej i długości. Płyta ścierna: SZEROKOŚĆ DŁUGOŚĆ i GRUBOŚĆ



Przemysł i zastosowanie:



1) Sprzęt do ciągników i maszyn rolniczych do dużych obciążeń
2) Sprzęt górniczy
3) Sprzęt leśny
4) Wspornik wału ostrza zbiornika mieszającego
5) Sprzęt odlewniczy, piecowy i do produkcji stali
6) Zastosowania HVAC
7) Łożyska podporowe do kół i kół do dużych obciążeń
8) Zastosowania w suszarkach do forniru do wózków piecowych i ewentualnie inne zastosowania...



Dane techniczne



Stopień	650#	650S1	650S2	650S3	650S5
Materiał	CuZn25AI5Mn4Fe3	CuSn5Pb5Zn5	CuAI10Ni5Fe5	CuSn12	CuZn25AI5Mn4Fe3
Gęstość	8	8.9	7.8	8.9	8
Twardość	≥210	≥70	≥150	≥75	≥235
Wytrzymałość na rozciąganie	≥750	≥250	≥500	≥270	≥800
Granica plastyczności	≥450	≥90	≥260	≥150	≥450
Wydłużenie	≥12	≥13	≥10	≥5	≥8
Współczynnik rozszerzalności liniowej	1,9×10-5/℃	1,8×10-5/℃	1,6×10-5/℃	1,8×10-5/℃	1,9×10-5/℃
Maks. temperatura	-40~+300℃	-40~+400℃	-40~+400℃	-40~+400℃	-40~+300℃
Maks. obciążenie dynamiczne	100	60	50	70	120
Maks. prędkość (sucha)	15	10	20	10	15
N/mm²*m/s (Smarowanie)	200	60	60	80	200
Odkształcenie kompresyjne	< 0,01 mm	< 0,05 mm	< 0,04 mm	< 0,05 mm	< 0,005 mm







WYMIARY PŁYTY ŚCIERNEJ Z TOLERANCJĄ OTWORU MONTAŻOWEGO



Znajdź części, płyty, dostawców, arkusze danych i więcej dla:



Nr części	SZEROKOŚĆ		DŁUGOŚĆ		GRUBOŚĆ		Skok otworu montażowego						Liczba otworów	Geometria fazowania
	W	Tolerancja	L	Tolerancja	T	Tolerancja	W1	Tolerancja	W2	1	Tolerancja	2
SWP-4875	48	-0,1 -0,3	75	-0,1 -0,3	20	±0,025	-	±0,2	-	45	±0,2	15	2	B
SWP-48100			100							50		25
SWP-48125			125							75
SWP-48150			150							100
SWP-7575B	75		75							25				A
SWP-75100B			100							50
SWP-75125			125							75
SWP-75150			150							100
SWP-75200			200							150
SWP-100100	100		100				50		25	50			4
SWP-100125			125							75
SWP-100150			150							100
SWP-100200			200							150
SWP-100250			250							200
SWP-125150	125		150						37,5	100
SWP-125200			200							150
SWP-125250			250							200
SWP-150150	150		150				100		25	100
SWP-150200			200							150
SWP-150250			250							200
