POM Kompozytowe łożyska konstrukcja-Wielkość palca ️ łożyska wstępne

1Po zakończeniu procesu walcowania, POM są wypełniane w przedziale warstwy brązu, wciski smarowe są stemplowane, które są pełne tłuszczu olejowego,które zostaną usunięte i przenoszone na powierzchnię rozmnażania, tworzy fizycznie smarującą folie, która zmniejsza współczynnik drgań i chroni wał sprzężeniowy.

2. porowaty warstwa brązowa; warstwa zapewnia wiązanie siły samopłynu. warstwa.

3Powierzchnia ta zapewnia przewodność cieplną i obciążenie.

4Powierzchnia miedzi / cyny.

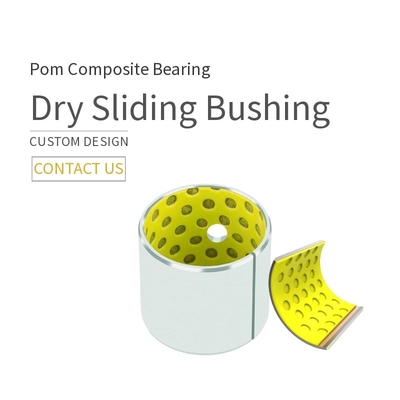

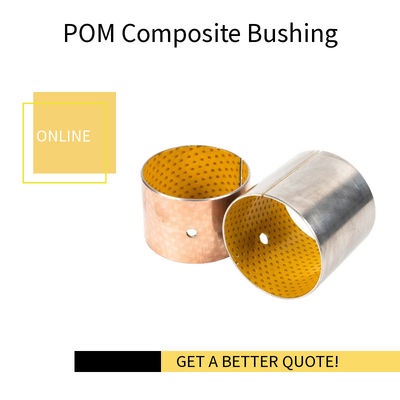

Suche przesuwane buchy oznaczają szereg przesuwanych cylindrycznych buch produkowanych z materiału o strukturze kompozytowej.Podstawa składa się z stali węglowej, w której zsinterowana jest porowata warstwa brązu, a następnie impregnowana koacetowym tworzywem sztucznymPowierzchnia polimerowa ma wgłębienia, w których znajduje się tłuszcz smarowy i chroni odpowiednią powierzchnię.Głównymi produktami z linii zwojowej Pom Composite są zwoje cylindryczne (DIN 1494), a także części specjalne wykonane zgodnie ze specyfikacjami klienta.

Wykorzystanie suchego przesuwnego zęba w zastosowaniach obracających się i oscylujących.mniejsza wrażliwość na obciążenia pokładowe i brak absorpcji wodySucha bucha przesuwna ma dobre właściwości amortyzujące i jest odporna na wstrząsy.

Charakterystyka

·płyty z minimalnym smarowaniem lub smarowaniem

·części standardowe zawierają złącza smarowe w warstwie przesuwnej; prostą warstwę przesuwną na żądanie

·Optymalna wydajność przy stosunkowo dużych obciążeniach i niskich prędkościach

·odpowiednie do ruchów liniowych, oscylacyjnych i rotacyjnych

· Szeroki asortyment części zamiennych w magazynie

DANIA TEKNICZNE

Własności chemiczne

Warstwa przesuwna z PTFE jest odporna na większość chemicznych produktów z buchami przesuwnymi Pom Composite Dry, a odporność na korozję buchów przesuwnych Pom Composite Dry zależy od podstawy stalowej,który nie utlenia się, gdy:

• zanurzone w wodzie, alkohole lub glikole
• Dostępne oleje mineralne i syntetyczne
• w substancjach kwasowych o pH> 5
• W substancjach alkalicznych o pH < 9, korozja rozpoczyna się w przypadku powtarzających się cykli mokrego/ suchego, obecności tlenu i gdy temperatura przekracza 90oC.

Odporność chemiczna suchej buchy przesuwnej z kompozytu Pom jest zwiększana poprzez cynkowanie, ale problemy z korozją muszą być przezwyciężone dodatkową ochroną, taką jak specjalne cynkowanie,Pom Kompozyt Suche Schiebiące uszczelniające bąki lub stosowanie łożysk pokrytych brązem lub stali nierdzewnej. łożyska bloków poduszki.

WYPRZEDANIE

Warstwa przesuwna pierścienia z suchem przesuwnego ma podstawę z PTFE, która zapewnia doskonałą jakość przesuwania ze względu na niski współczynnik tarcia.
Ilość tarcia nie może być dokładnie zdefiniowana, ponieważ wpływa na nią następujące parametry:
• Współczynnik obciążenia p x v na powierzchni
• Temperatura pracy
• Obecność płynów i smarów
• Materiał i wykończenie powierzchni stykowej

The load factor p x v is the result of the specific load p (N / mm2) and speed v (m / s) and represents a reference parameter for checking the operation of this type of Pom Composite Dry sliding bushing. przy równości p x v współczynnik tarcia zmniejsza się wraz ze wzrostem obciążenia właściwego, podczas gdy współczynnik tarcia wzrasta wraz ze wzrostem prędkości.

Płynne i smarujące

Pom Composite Dry przesuwane buchy zostały opracowane do pracy na sucho.
Obecność płynów, czy to smarów, czy innych, może prowadzić do warunków pracy hydrodynamicznych, które pozwalają na znaczący wzrost prędkości przesuwania przy tym samym obciążeniu właściwym.

Warunki eksploatacji hydrodynamicznej podlegają następującym parametrom:
• prędkość przesuwania
• Obciążenie szczególne
• Tolerancja powierzchni rozmnażania
• lepkość płynu
• Temperatura pracy

WYDARZENIE W Działaniu

Typowe zastosowanie

Zalecane do zastosowań obejmujących przerywaną pracę lub smarowanie obwodowe.

·W motoryzacji: złącza, zespoły szpilkowe, zawiasy śmigłowe, układy kierownicze i inne, złącza i zawiasy tylnego podwozia.

·Narzędzia maszynowe: wroty w wiertarkach, szlifowaniach i frezowaniach oraz płyty kierownicze cylindrów w prasach wielocylindrowych.

·Urządzenia rolnicze: skrzynki biegów, sprzęgły, wyzwalacze bał i koła obrotowe dla akumulatorów bał, łożyska obrotowe osi przedniej, łożyska skrzyni biegów kierowniczych i łożyska obrotowe przyczepy dla zbiorników...

W sprawiesuche przesuwane buchyjest szczególnie odpowiedni do zastosowań, w których nie można dostarczać smaru w sposób ciągły lub wielokrotny.
