| Nazwa marki: | viiplus wrapped bronze bushings |
| Numer modelu: | Owinięte brązowe tuleje |
| MOQ: | Negocjować |
| Cena £: | negotiate |
| Zdolność do zaopatrzenia: | Perforowane łożysko z brązu ， Zwykłe łożyska owinięte brązem |

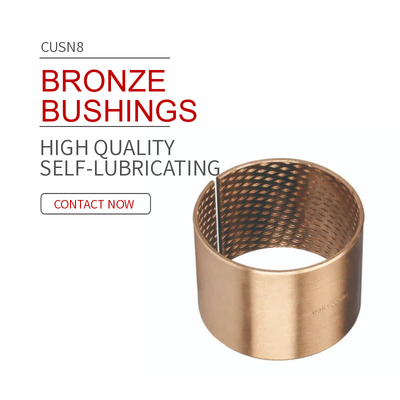

Łożyska brązowe owinięte CuSn8 i łożyska ślizgowe brązowe CuSn6.5P0.1 to wysoko cenione komponenty w sektorze przemysłowym, oferujące wyjątkową wydajność i trwałość w szerokim zakresie zastosowań.
Łożyska brązowe owinięte CuSn8 słyną z wytrzymałości i odporności na zużycie, co sprawia, że nadają się do pracy przy dużych obciążeniach i dużych prędkościach. Konstrukcja owijająca zapewnia dodatkowe wsparcie i stabilność, zapewniając pewne dopasowanie i zapobiegając nieoczekiwanym ruchom. Łożyska te są idealne do stosowania w silnikach, pompach i innych zespołach obrotowych, gdzie precyzja i niezawodność są kluczowe.
Z drugiej strony, łożyska ślizgowe brązowe CuSn6.5P0.1 oferują gładką i wydajną powierzchnię ślizgową, dzięki swojemu składowi brązu CuSn6.5P0.1. Materiał ten znany jest z doskonałej odporności na korozję i właściwości samosmarujących, co zmniejsza potrzebę regularnego smarowania i konserwacji. Łożyska te nadają się do stosowania w różnych urządzeniach przemysłowych, gdzie mogą przenosić duże obciążenia i działać płynnie przez długi czas.
Zarówno łożyska brązowe owinięte CuSn8, jak i łożyska ślizgowe brązowe CuSn6.5P0.1 są produkowane z precyzją, aby zapewnić ścisłe dopasowanie i optymalną wydajność. Zostały zaprojektowane tak, aby wytrzymać trudy środowisk przemysłowych, zapewniając niezawodne działanie i długą żywotność.
Podsumowując, łożyska brązowe owinięte CuSn8 i łożyska ślizgowe brązowe CuSn6.5P0.1 to wysokowydajne komponenty, które oferują wyjątkową trwałość i niezawodność w zastosowaniach przemysłowych. Niezależnie od tego, czy potrzebujesz łożysk do silników, pomp czy innych zespołów obrotowych, te łożyska brązowe z pewnością spełnią Twoje wymagania.
Rozwiązania łożysk samosmarujących
Dostarczamy wysokiej jakości łożyska ślizgowe, produkty łożysk brązowych owiniętych
Oprócz standardowych produktów wyświetlanych na liście tego katalogu, możemy również dostarczyć produkty niestandardowe lub opracować je zgodnie z projektem klienta.

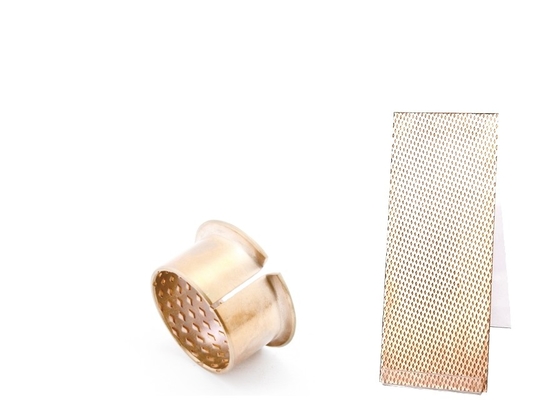

Owijane łożysko ślizgowe brązowe wykonane jest z taśmy ze stopu miedzi o dużej gęstości ze specjalną formułą jako podłoże. Powierzchnia może być walcowana w kształcie rombu lub półkulistym, zgodnie z wymaganiami użytkownika. Ma zaletywysoka gęstość, duża nośność, dobra odporność na zużycie i długa żywotnośćitp., które mogą zastąpić tradycyjną tuleję miedzianą odlewniczą, zmniejszyć objętość mechaniczną i obniżyć koszty.
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≦0.3 | ≦0.1 | 7.5~8.5 | 7.5~8.5 | reszta |
Wytrzymałość, odporność na korozję, odporność na zużycie i inne właściwości miedzi i jej stopu lub w celu spełnienia niektórych specjalnych wymagań aplikacyjnych, na podstawie istniejących komponentów CuSn8, aby dodać do pięciu juanów, sześciu juanów i innych komponentów, aby osiągnąć materiałwysoka elastyczność, wysoka odporność na zużycie, wysoka odporność na korozję, swobodne cięcie i inne różne funkcje.
| Wskaźniki wydajności | Dane | |
| Maksymalne obciążenie | Obciążenie statyczne | 120N/mm² |
| Obciążenie dynamiczne | 40N/mm² | |
| Maksymalna prędkość liniowa | 2.5m/s | |
| Wysoka wartość PV | 2.8N/mm²・m/s | |
| Współczynnik tarcia | 0.08~0.25 | |
| Temperatura użytkowania | -100℃~+200℃ | |
| Współczynnik przewodnictwa cieplnego | 60W/m・K | |
| Współczynnik rozszerzalności cieplnej | 15×-6/K | |

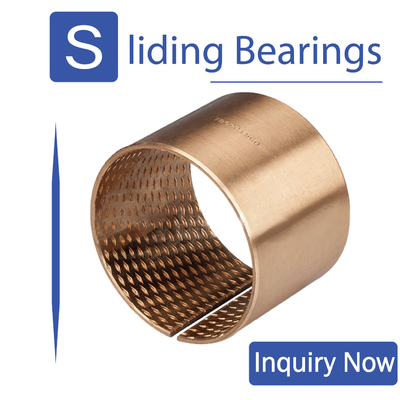

Rombowy rowek olejowy, owijane łożysko ślizgowe brązowe, ponieważ rowek ma określoną głębokość, ma pewną zdolność do magazynowania oleju, w zamkniętej przestrzeni użytkowej może odgrywać bardzo dobry efekt samosmarowania, olej i smar mogą być przechowywane w owiniętej tulei łożyska ślizgowego brązowego przez długi czas.
Owijane łożyska ślizgowe brązowe odnoszą się do ISO 3547, możesz kliknąć tutaj, aby uzyskać więcej wymagań technicznych ISO 3547 część .pdf

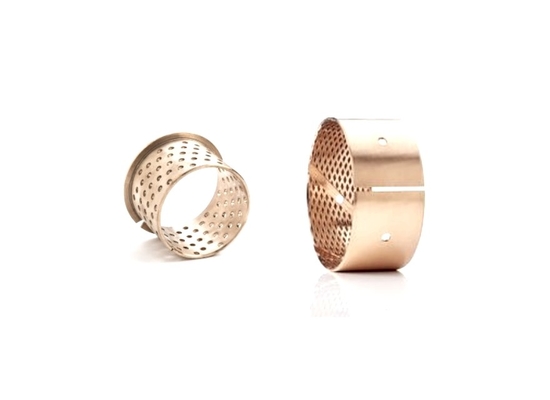

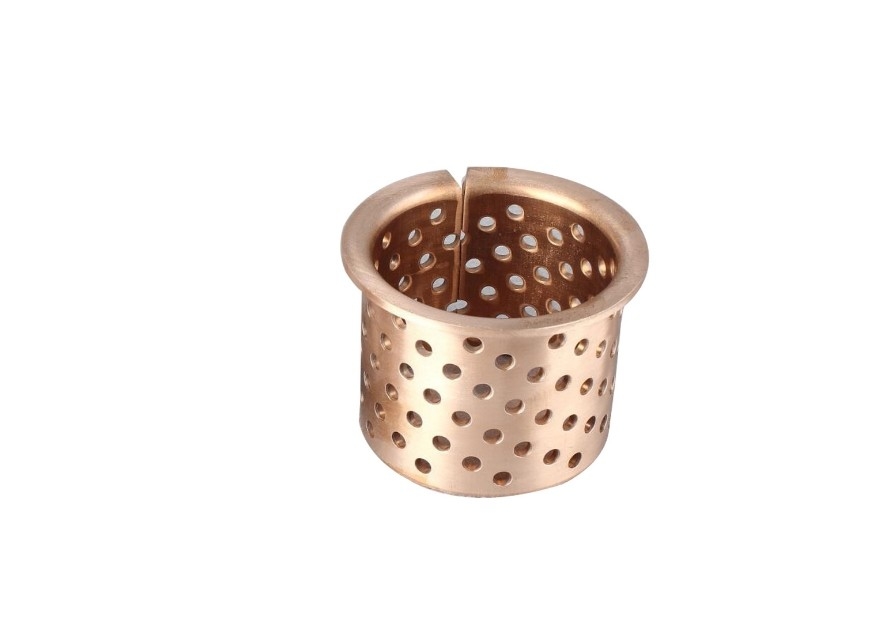

Dlatego możesz dostosować rodzaje otworów na rowki olejowe owiniętego łożyska ślizgowego brązowego od nas, takie jak okrągły otwór przelotowy lub rombowy rowek olejowy, struktura kołnierzowa lub struktura prostej lufy oraz więcej specjalnych materiałów. Na przykład możesz dostosować materiał cusn6.5p0.1 od nas, który jest przyjazny dla środowiska i bezołowiowy, odpowiedni do obróbki medycznej, żywności i innych maszyn.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kliknij tutaj, aby uzyskać plik PDF z większą ilością informacji o łożyskach brązowych CuSn8 Wrapped Bronze Bushings.pdf
Standardowy średnica |
Rozmiar zewnętrzny |
Otwór obudowy |
Rozmiar wewnętrzny |
Dopasowanie średnicy wału |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
Możesz wybrać zastosowanie w maszynach dźwigowych, maszynach budowlanych, podwoziach ciągników samochodowych, przemyśle obrabiarek i maszyn górniczych, ale także można je wykonać w postaci tulei łożyskowych, tulei kołnierzowych, podkładek oporowych i misek kulowych oraz innych form.
