| Nazwa marki: | viiplus Graphite self-lubricating bearings |
| Numer modelu: | Grafitowe łożyska samosmarujące |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | MoneyGram, Western Union, T / T |
| Zdolność do zaopatrzenia: | tuleje z brązu, Chiny, producenci, dostawcy, fabryki, hurtownia, metalowe tuleje samosmarujące, łoży |

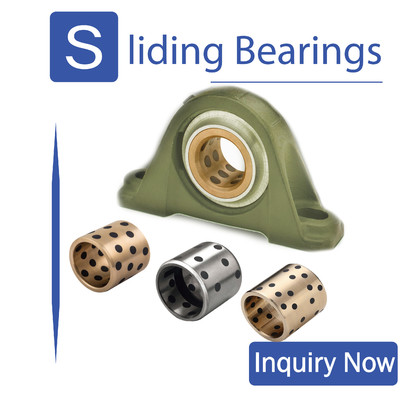

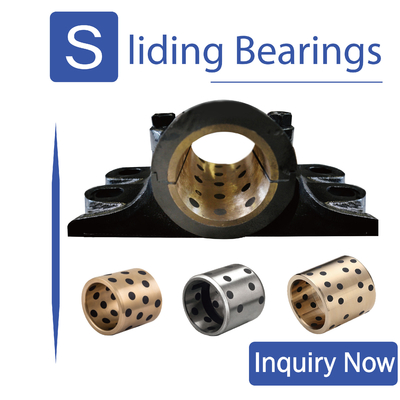

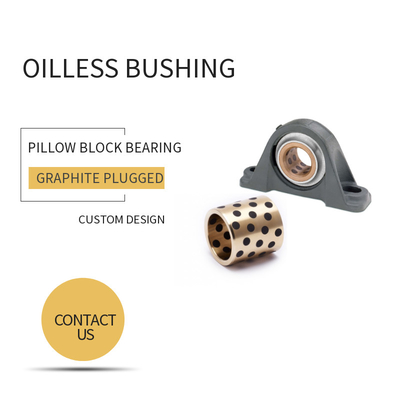

Poduszkowe bloky dopasowane do grafitów samoczmocujące się brązowe obudowy są elementami mechanicznymi zaprojektowanymi w celu zapewnienia płynnego i niezawodnego ruchu rotacyjnego przy jednoczesnym wspieraniu wirującego wału.Te bloky poduszki są specjalnie sparowane z grafitowymi samolubrykującymi się brązowymi buchami, które oferują kilka zalet w stosunku do tradycyjnych metod smarowania.

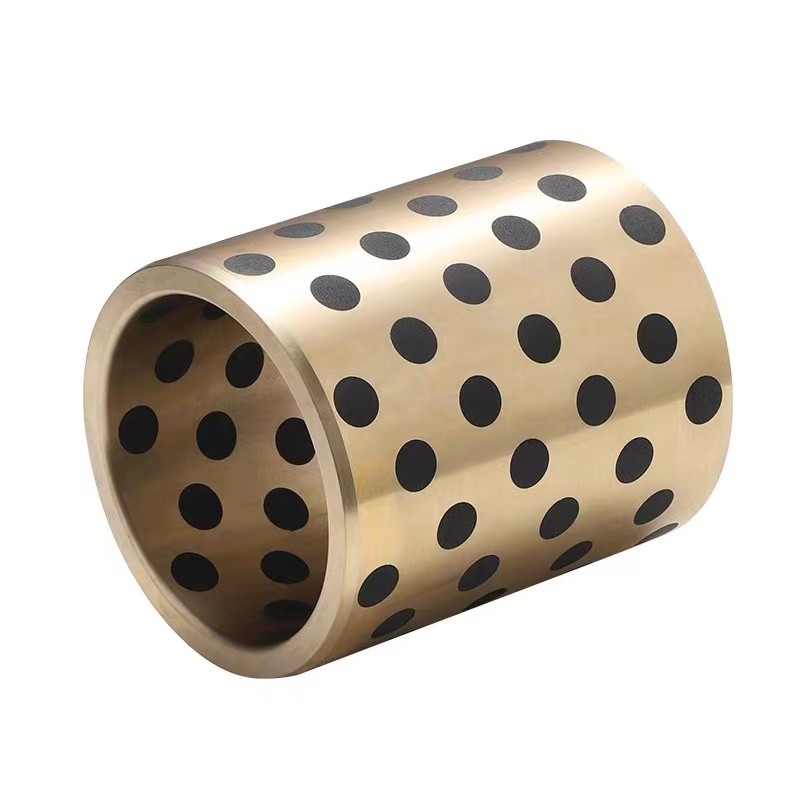

Samopośmierzające się z grafitem brązowe zęby wykonane są z stopów brązowych zawierających cząstki grafitu osadzone w materiale.zmniejszenie tarcia i zużycia pomiędzy wałem obrotowym a powierzchnią buchaW ten sposób eliminuje się konieczność zewnętrznego smarowania, dzięki czemu system bloków poduszkowych jest bardziej niezawodny i bezobsługowy.
Obudowa bloków poduszkowych jest zazwyczaj wykonana z żeliwa lub stali i jest zaprojektowana w celu bezpiecznego zamontowania brązowej buchy na miejscu.utrzymywanie go wolnego od brudów, śmieci i innych zanieczyszczeń, które mogą potencjalnie uszkodzić powierzchnię.
Połączenie obudowy bloków poduszkowych i samoczmożonego grafitem brązowego koryta tworzy solidny i niezawodny system łożysk.Te bloki poduszkowe są powszechnie stosowane w szerokim zakresie zastosowań przemysłowych, w tym maszyny, przenośniki, pompy i inne urządzenia obrotowe.
Podsumowując, bloki poduszkowe dopasowane do samoczmożnych z grafitu brązowych buchów oferują bezobsługowe i niezawodne rozwiązanie łożyska dla urządzeń obracających się.Cząsteczki grafitu osadzone w brązowej obudowie zapewniają naturalne smarowanie, co zmniejsza tarcie i zużycie, podczas gdy obudowa bloków poduszkowych jest mocno zamontowana i chroni obudowę.
| Materiał podstawowy: | Pozostałe maszyny i urządzenia do maszynowania |
| Samoczmożne: | - Tak, proszę. |
| Smarowanie: | Grafit |
| Ciśnienie powierzchni P: | 100 N/mm2 |
| Prędkość przesuwania v: | 30 m/min |
| Wartość P*v: | 200 N/mm2 x m/min |
| Temperatura pracy: | -50°C / +200°C (maksymalnie 300°C) |
| Współczynnik tarcia: | 0,07 |
Źródło: Wykorzystanie metalu, w tym metalu węglowego, do produkcji metalu węglowegoCząsteczki grafitu wytwarzane w pracy z grafitem mogą dobrze smarować łożysko, ale nie nadaje się do środowiska pracy o wymaganiach środowiskowych.
Rodzaj:
- Silny brąz.
-Spojenie spawane
- Split Joint.
- Zamknij się.
-Synterowane / Metalowe proszki
- Impregnacja grafitem
| GCr15 ((GB/T18254-2016) = 52100 ((ASTM/UNS) = 100Cr6 ((DIN) Jakość składu chemicznego/% | ||||
| C | Tak. | Mn | Mo. | Kr |
| 0.95-1.05 | 0.15-0.35 | 0.25-0.45 | ≤ 0.10 | 1.40-1.65 |
| ZCuSn6Zn6Pb3(GB1776-87)=ZQSn6-6-3(GB 1176-74)=GB-CuSn5Zn5Pb5(DIN)=C83600(ASTM) Jakość składu chemicznego/% | |||||||||
| Cu | Sł | Al. | Fe | Mn | Ni | Pb | Tak. | P | Zn |
| 84.0-86.0 | 4.0-6.0 | Max 0.005 | maksymalnie 0.3 | - | maks 1 | Maksymalnie 4.0-6.0 | maksymalnie 0.005 | maksymalnie 0.05 | Maksymalnie 4.0-6.0 |
| CuZn25A16Fe3Mn3 ((GB/T 1176-1987) = G-CuZn25Al5 ((DIN) = C86300 ((ASTM) Jakość składu chemicznego/% | |||||||||
| Jakość składu chemicznego/% | |||||||||
| Cu | Sł | Al. | Fe | Mn | Ni | Pb | Tak. | P | Zn |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-4.0 | 2.5-5.0 | 1 | 0.2 | _ | _ | _ |
| VSB-JDB-1 | VSB-JDB-2 | VSB-JDB-3 | VSB-JDB-4 | VSB-JDB-5 | |||
|---|---|---|---|---|---|---|---|
| VSB-JDB-2 | VSB-JDB-22 | VSB-JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | Stal+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | Stal+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | Stal+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Klasa 40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Poniższy PDF zawiera informacje o produkcie CuZn25A16Fe3Mn3 (C86300) w naszej firmie.lub można dostosować rozmiar i układ grafituOgólnie rzecz biorąc, nasza firma produkuje produkty zgodnie ze standardem ISO 4379.
Łóżko samosmarowe z grafitu.pdf
| Haft | mieszkania | Identyfikacja | Nadmiar | Grubość ściany | Otwór naftowy | L 0 - 0.40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h8 | H7 | d | D | T | H- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 - 0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 - 0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 - 0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 - 0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 - 0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
