| Nazwa marki: | VIIPLUS |
| Numer modelu: | bezolejowe tuleje 2000 |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T |
| Zdolność do zaopatrzenia: | łączniki grafitowe, China, producenci, dostawcy, fabryka, hurtownia, łączniki metalowe, łączniki PTF |

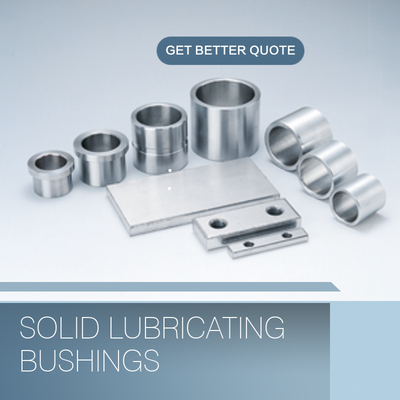

2000 spiekanych wielowarstwowych krzaków bezmyślnych z rozproszonym smarem smarowym to innowacyjne elementy zaprojektowane w celu zapewnienia wyjątkowej odporności na zużycie i trwałości w szerokiej gamie zastosowań przemysłowych. Krzewy te są wytwarzane przy użyciu procesu spiekania, który obejmuje kompresję i podgrzewanie sproszkowanych materiałów metali w celu stworzenia solidnej, porowatej struktury.
Wielowarstwowa konstrukcja tych krzaków pozwala na lepszą wydajność przy wysokich obciążeniach i prędkościach. Każda warstwa jest starannie wykonana w celu optymalizacji właściwości siły, sztywności i smarowania. Rozpuszczony stały smar w materiale zapewnia płynne działanie bez potrzeby regularnego olejowania lub smarowania, znacznie zmniejszając wymagania dotyczące konserwacji.
Spiekana konstrukcja tych krzaków zapewnia również doskonałą odporność na ciepło i odporność na korozję, zapewniając niezawodną wydajność nawet w trudnych środowiskach. To sprawia, że nadają się do użytku w różnych maszynach i sprzęcie, w tym pompach, silnikach i skrzyniach biegów.
2000 spiekanych wielowarstwowych krzaków bezmyślnych z zdyspergowanym smarem stałym oferuje opłacalne i długotrwałe rozwiązanie dla zastosowań przemysłowych, które wymagają wysokowydajnych tulei. Ich unikalne właściwości projektowe i materiałowe zapewniają płynną i wydajną obsługę, zmniejszając przestoje i przedłużając żywotność maszyn i sprzętu.
Skontaktuj się z nami
Skontaktuj się, aby zapytać o katalog łożysk tulei Oilles, skontaktuj się dzisiaj!
(Graphit osadzony w niskim stali węglowej)
Określ część nr wymaganym id, OD i długości. (np.) ID to 35 mm, OD to 44 mm, a długość 50 mm.
Oilles 2000 Tuleje (typ wysokiej precyzji)

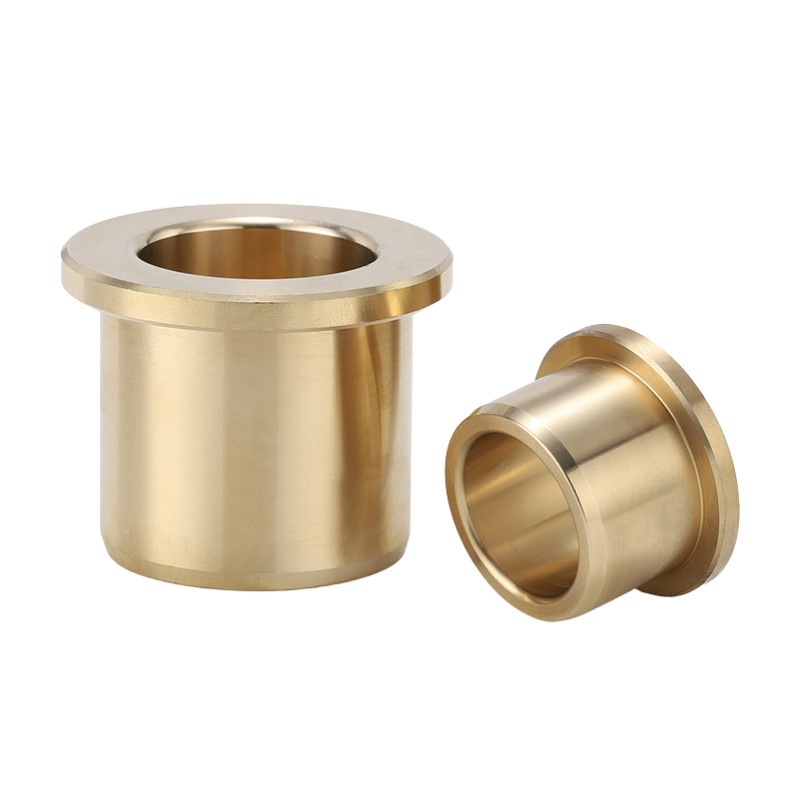

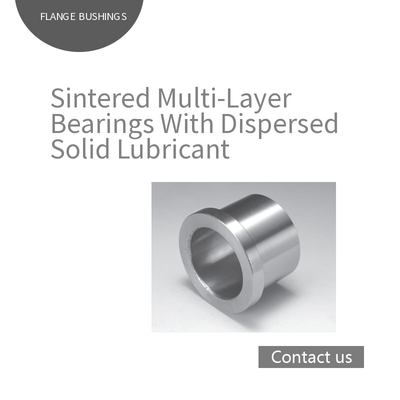

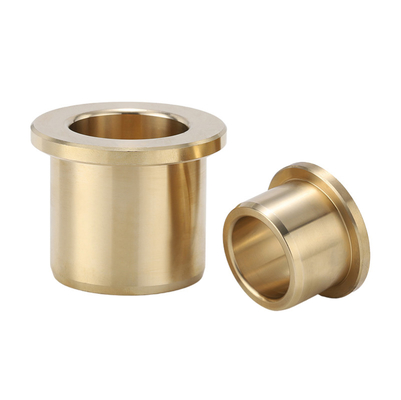

Oilles 2000 Tuleje kołnierzowe (typ wysokiego precyzyjnego)

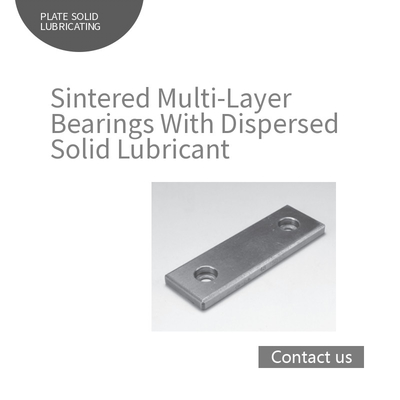

Oilles 2000 Zużycie Płytki 5 mm grubość

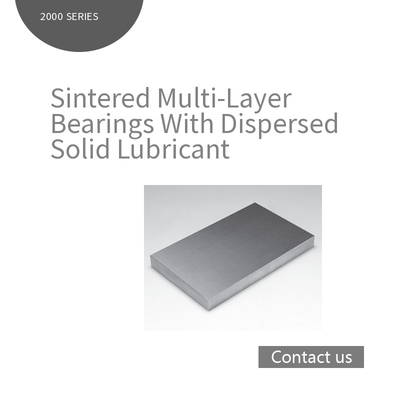

Oilles 2000 zużycie talerzy grubości 10 mm

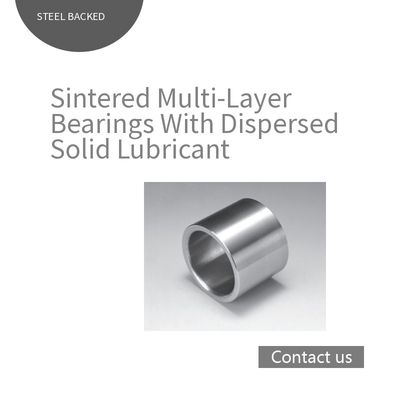

Oilles 2000 Tuley Sleeve toSpiekane łożyska wielowarstwowe TulejaWykonane z przesuwanych powierzchni wykonanych ze specjalnego spiekanego materiału i stalowych metali. Stały smar wykonany głównie z grafitu jest rozproszony w spiekanej warstwie, która jest spiekana i impregnowana olejem.
Samozwańczy, beztlenowy rękaw z tulei
Oilles 2000 Tuley Rękaw toSpiekane łożyska wielowarstwowe TulejaWykonane ze specjalnego spiekanego materiału, który tworzy przesuwaną powierzchnię i stalowy materiał tworzy podporę.
Spiekane warstwy mają specjalny stop z miedzi Nickel zawierający jednolicie rozproszone substancje smarowe, którego głównym składnikiem jest grafit. Solidne smary zostaną uwolnione naSpiekane wielowarstwowe łożyska tulei tuleipowierzchnia podczas zużycia. Zapewnia to niższy współczynnik tarcia podczas pracy.
Ponadto te spiekane warstwy są impregnowane olejem. Zakładane aplikacje obejmują płytki noszenia narzędzi motoryzacyjnych, roboty przemysłowe, płytki zużyte do tworzyw sztucznych maszyn do formowania wtrysku i łączaSpiekane łożyska wielowarstwowe Tuleja, maszyny budowlane itp.
· Rozpuszczony stały smar umożliwia ruchy w dowolnym kierunku i oferuje doskonałą wydajność dla drobnych ruchów.
· Można użyć bez potrzeby smarowania.
· Ma doskonałą odporność na obciążenie, charakterystykę prędkości i odporność na zużycie.
· Standardowe produkty i płytki z rękawami z tulei 2000 do dodatkowych obróbki są dostępne w różnych rozmiarach.
| Warunki smarowania | Suchy | Okresowe smarowanie |
|---|---|---|
| Zakres temperatur usługi (℃) |
-40 ～+120 | -40 ～+120 |
| dopuszczalny maks. Presja kontaktowa: P (N/mm2) |
24.5 | 49 |
| dopuszczalny maks. Prędkość: v (SM) |
0,50 | 1.00 |
| Dopuszczalny maks. Wartość PV (N/mm2 ・ m/s) |
1.63 | 2.45 |
Wartości w nawiasach to ciśnienia statyczneSpiekane wielowarstwowe łożyska tulei tulei, które są presjąSpiekane łożyska wielowarstwowew aplikacjach nie poruszających się lub bardzo nisko poruszających się (≦ 0,0017 m / s).
| Gęstość | —— | G/CM3 | 6.3 |
|---|---|---|---|
| Twardość | Jis K 7202-2 | HRM | 60-95 |
| Szybkość impregnacji ropy | —— | tom% | 12 |
· Wartość pokazana powyżej jest dla warstwy spiekniętej.
· Wartości pokazane powyżej są typowymi wartościami, a nie wartościami standardowymi.
Jeśli materiał z brązu z 2000 r. Zostanie zakupiony i wykorzystywany przez jego wykończenie, należy go impregnować olej po obróbce, a następnie montowany w obudowie. KiedySież z rękawami z tulei wielowarstwowychjest przechowywany na długi lub umyty, powinien być ponownie impregnowany olej, a następnie zmontowany w obudowie. Dla tej metody zobacz opis metody impregnacji oleju pokazanego na stronie 250. Zanurz obrabianySleveves z tuleżami wielowarstwowymiW oleju smarującym przez 24 godziny lub dłużej przed jego użyciem, jeśli impregnacja oleju (przez ogrzewanie) jest wyłączona.
|
ID |
Od |
Długość |
|
Klasa 7 do 8 |
Klasa 6 do 7 |
Klasa 8 do 9 |
| ID | Od |
-0.1 Tolerancja długości -0,3 |
||||||||||
| φD | Tolerancja | φD | Tolerancja | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
＋0.049 ＋0.038 |
18 |
＋0.034 ＋0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
＋0.053 ＋0.042 |
19 |
＋0.041 ＋0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
＋0.053 ＋0.042 |
20 |
＋0.041 ＋0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
＋0.053 ＋0.042 |
21 |
＋0.041 ＋0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
＋0.053 ＋0.042 |
22 |
＋0.041 ＋0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
＋0.053 ＋0.042 |
24 |
＋0.041 ＋0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
＋0.060 ＋0.047 |
28 |
＋0.041 ＋0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
＋0.060 ＋0.047 |
30 |
＋0.041 ＋0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
＋0.065 ＋0.052 |
33 |
＋0.050 ＋0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
＋0.065 ＋0.052 |
35 |
＋0.050 ＋0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
＋0.065 ＋0.052 |
40 |
＋0.050 ＋0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
＋0.076 ＋0.060 |
44 |
＋0.050 ＋0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
＋0.076 ＋0.060 |
45 |
＋0.050 ＋0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
＋0.076 ＋0.060 |
50 |
＋0.050 ＋0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
＋0.081 ＋0.065 |
55 |
＋0.060 ＋0.041 |
455530 | ||||||||
| 45 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
456030 | ||||||||
| 50 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
506020 | 506030 | |||||||
| 50 |
＋0.081 ＋0.065 |
62 |
＋0.060 ＋0.041 |
506230 | ||||||||
| 50 |
＋0.081 ＋0.065 |
65 |
＋0.060 ＋0.041 |
506530 | ||||||||
| 55 |
＋0.091 ＋0.072 |
70 |
＋0.062 ＋0.043 |
557030 | ||||||||
| 60 |
＋0.091 ＋0.072 |
74 |
＋0.062 ＋0.043 |
607430 | ||||||||
| 60 |
＋0.091 ＋0.072 |
75 |
＋0.062 ＋0.043 |
607530 | ||||||||
| 65 |
＋0.091 ＋0.072 |
80 |
＋0.062 ＋0.043 |
|||||||||
| 70 |
＋0.096 ＋0.077 |
85 |
＋0.073 ＋0.051 |
708530 | ||||||||
| 70 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
95 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
96 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
100 |
＋0.073 ＋0.051 |
|||||||||
| 90 |
＋0.107 ＋0.085 |
110 |
＋0.076 ＋0.054 |
|||||||||
| 100 |
＋0.107 ＋0.085 |
120 |
＋0.076 ＋0.054 |
|||||||||
| ID | Od |
Tolerancja długości0 －0,3 |
|||||||||||
| φD | Tolerancja | φD | Tolerancja | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
＋0.011 ＋0.003 |
18 |
0 －0.008 |
121816 | 121825 | ||||||||
| 16 |
＋0.011 ＋0.003 |
22 |
0 －0.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
＋0.013 ＋0.004 |
28 |
0 －0.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
＋0.013 ＋0.004 |
33 |
0 －0.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
＋0.013 ＋0.004 |
38 |
0 －0.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
＋0.016 ＋0.005 |
44 |
0 －0.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
＋0.016 ＋0.005 |
50 |
0 －0.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
＋0.016 ＋0.005 |
62 |
0 －0.013 |
506250 | 506280 | ||||||||
| 60 |
＋0.019 ＋0.006 |
74 |
0 －0.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
＋0.019 ＋0.006 |
85 |
0 －0.015 |
708550 | 7085100 | ||||||||
| 80 |
＋0.019 ＋0.006 |
96 |
0 －0.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
＋0.022 ＋0.007 |
120 |
0 －0.015 |
10012050 | 100120100 | 100120120 | |||||||
· Dostępne są standardowe cylindryczne krzewy, krzewy kołnierzowe, podkładki ciągu i listety.
· Dostępny jest również typ wolny od połowie
· Wszystkie specjalne projekty są wytwarzane zgodnie z wymaganiami
Oilles 2000 Tuleja Rękaw jest szeroko stosowany w wysokim obciążeniu z niższym tarciem i dobrym odpornością na zużycie, wymagane części mechaniczne, w których dany olej jest trudnyTulejałożyska itp.
