| Nazwa marki: | VIIPLUS |
| Numer modelu: | tuleje bezolejowe |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T |
| Zdolność do zaopatrzenia: | łożyska grafitowe wtykowe, Chiny, producenci, dostawcy, fabryki, hurtownia, metalowe łożysko poprzec |

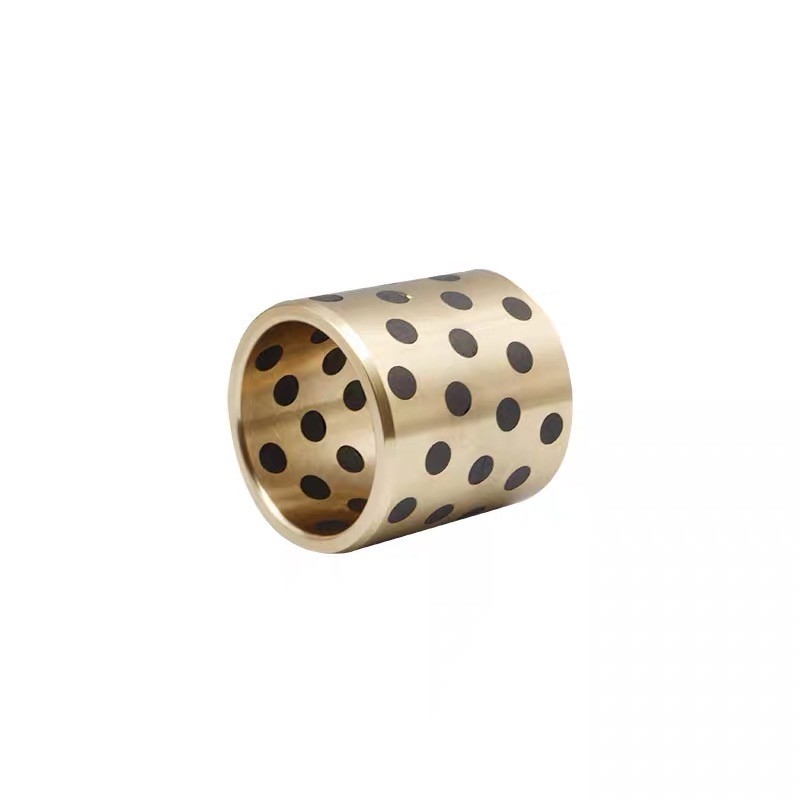

Tuleja bezolejowa z brązu SAE 660 - szybka, wykończona i obrobiona maszynowo, tuleje z brązu grafitowego do drążka kierowniczego, tuleje do łącznika przegubowego, płyta bezolejowa również do płyty ruchomej i stołu wtryskowego
Tuleja bezolejowa z brązu SAE 660, szybki, wykończony i obrobiony element, oferuje wyjątkową wydajność i trwałość w szerokim zakresie zastosowań przemysłowych.Wykonana z brązu SAE 660, tuleja ta charakteryzuje się doskonałymi właściwościami mechanicznymi, w tym wysoką wytrzymałością, odpornością na zużycie i odpornością na korozję.
Bezolejowa konstrukcja eliminuje potrzebę regularnego smarowania, znacznie zmniejszając koszty konserwacji i przestoje.Ta cecha sprawia, że tuleja bezolejowa SAE 660 z brązu jest idealnym wyborem do szybkich operacji przemysłowych, gdzie niezawodność i wydajność są najważniejsze.
Funkcja szybkiego montażu tulei upraszcza proces integracji, umożliwiając bezproblemową integrację z istniejącymi maszynami.Wykończona i obrobiona powierzchnia zapewnia gładkie i precyzyjne dopasowanie, maksymalizując wydajność i wydłużając żywotność tulei.
W przypadku modernizacji istniejącego sprzętu lub instalowania nowych maszyn, tuleja bezolejowa z brązu SAE 660 jest doskonałym wyborem, jeśli chodzi o poprawę wydajności operacyjnej i zmniejszenie wymagań konserwacyjnych.Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o tym innowacyjnym produkcie i o tym, jak może on usprawnić Twoją działalność przemysłową.
Łożyska ślizgowe z brązu odlewanego C93200 Sprzedaż online
Materiały stopowe
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Stopień Marki chińskie GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Stal+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Międzynarodowy ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Stal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Niemcy HAŁAS |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Stal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| język japoński JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Stany Zjednoczone ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasa 40 | 52100 |
| Norma brytyjska | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Skład chemiczny stopu materiału
| Pierwiastki chemiczne | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu (%) | Odpoczynek | Odpoczynek | Odpoczynek | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Cynk (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| sztuczna inteligencja (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Odpoczynek | Odpoczynek |
| Mn (%) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr (%) | - | - | - | - | - | - | 1,30 - 1,65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si (%) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
Parametry techniczne
| Wydajność | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Maks. obciążenie P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Maksymalna prędkość V (m/s) | Suchy olej 0,45 | 2 | 2 | 0,5 | 0,1 | ||
| Maks. PV (N/mm²·m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 | ||
| Gęstość ρ( g/cmsup3 ) | 8,0 | 8,0 | 7.6 | 7.3 | 7.8 | ||
| Wytrzymałość na rozciąganie (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Wydłużenie (%) | > 10 | > 4 | > 10 | - | - | ||
| Twardość (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Maksymalna temperatura (℃) | 300 | 350 | 300 | 400 | 350 | ||
| Współczynnik tarcia.(μ) | Smarowanie olejem: 0,03 | Tarcie (na sucho): 0,16 | |||||
Standardowa tuleja z brązu zatykana grafitem ma otwierać wnęki o odpowiedniej wielkości i uporządkowanym rozmieszczeniu na metalowej powierzchni ciernej matrycy łożyska, a następnie osadzać we wnękach formowany stały smar o unikalnych właściwościach samosmarujących (obszar stałego smaru jest zazwyczaj 25% powierzchni tarcia -35%) i wykonane są z łożysk samosmarujących.
Korpus podstawowy standardowej tulei z brązu zatykanej grafitem powinien być dobrany zgodnie z warunkami pracy samego łożyska.Częściej stosowanymi materiałami są mosiądz o wysokiej wytrzymałości, brąz cynowy, odlewy i tak dalej.Istnieją dwa główne typy osadzonych stałych materiałów smarnych, jeden to naturalny czarny ołów, sztuczny grafit i synteza MoS2, a drugi jest syntetyzowany z jako matrycą.Zgodnie z własnymi warunkami pracy łożyska, połączenie różnych podłoży metalowych i wbudowanych stałych smarów może zapewnić, że produkt będzie w stanie spełnić specjalne potrzeby w zakresie różnych temperatur, obciążeń, ruchu i warunków pracy mediów, zapewniając jednocześnie stabilną i niezawodną pracę.
| Stały smar | ||
| Smar | Cechy | Typowym zastosowaniem |
| SL1 Grafit + dodatek | Doskonała odporność na ataki chemiczne i niskie tarcie. Limit temperatury 400 ℃ | Zestaw do maszyn ogólnych i pod atmosferą |
| SL4 + dodatki | Najniższe tarcie i dobre smarowanie wodą, Temp.ograniczenie 300 ℃ | Statek, turbina hydrauliczna, turbina gazowa itp |
Tuleja bezolejowa, zintegrowana ze stałymi smarami bez oleju, to nowy rodzaj stałego stopu miedzi, który jest jednorodnie zintegrowany ze stałym smarem w swojej obudowie.
Przełamuje granicę ogólnego łożyska, którego smarowanie zależy od filmu olejowego.
Dlatego nadaje się do wysokich temperatur, intensywnego użytkowania, ochrony przed korozją lub gdy import oleju jest trudny.
Jego wydajność podwaja się zarówno pod względem twardości, jak i tarcia.
Obecnie jest szeroko stosowany w kolejnych maszynach odlewniczych, walcach stalowych w metalografii, maszynach mineralnych, statkach, turbinach parowych, turbinach hydraulicznych i wtryskarkach tworzyw sztucznych.

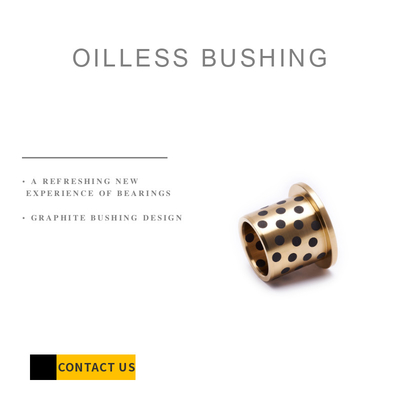

Tuleja łożyska kołnierzowego bezolejowegoz którego wykonany jest materiał JDBmocny odlew metalowy na bazie brązu z wbudowanymi specjalnymi stałymi smarami.Metal podstawowy wytrzymuje duże obciążenia, a smary stałe zapewniają samosmarowanie.Pokazy tulei łożyska ślizgowego bezolejowegodoskonała wydajnośćbez wstępnego smarowania w warunkach ekstremalnie wysokiej/niższej temperatury przy niskiej prędkości.Materiał ten zapewniabezobsługowyrozwiązanie łożyskowe, szczególnie przy dużych obciążeniach, przerywanym ruchu oscylacyjnym.
Bezolejowa tuleja łożyska kołnierzowego może być stosowana w środowisku suchym, o wysokiej temperaturze, pod wysokim ciśnieniem, korozyjnym, wodnym lub innym środowisku chemicznym, gdy nie można wprowadzić oleju.
Bezolejowa tuleja łożyska kołnierzowego jest szeroko stosowana w linii produktów motoryzacyjnych, inżynierii wodnej, bramach zaporowych, przemyśle tworzyw sztucznych, kolejnych maszynach odlewniczych, walcach stalowych w przemyśle metalurgicznym, maszynach mineralnych, turbogeneratorach okrętowych, turbinach hydraulicznych i wtryskarkach.
Tuleja bezolejowa- Wybierz, skonfiguruj, zamów.Viiplus dostarcza terminowo i oferuje uczciwe ceny.
Nasze tuleje bezolejowe są idealnym rozwiązaniem do projektów, w których nie można łatwo zapewnić smarowania lub gdzie konwencjonalne smary mogą ulegać zwęgleniu.
Skontaktuj się z nami - dostawca tulei bezolejowych
Aby zadać pytanie lub poprosić o katalog łożysk z tulejami bezolejowymi, skontaktuj się już dziś!
(Brąz z osadzonym grafitem)
Tuleja bezolejowa lub częściej łożysko ślizgowe i łożysko ślizgowe to najprostszy typ łożyska, składający się tylko z powierzchni nośnej i bez elementów tocznych.
Tuleja bezolejowamoże odnosić się do łożysk kulkowych lub po prostu „pierścieni”, które nie wymagają okresowego smarowania – ponieważ smar, taki jak sproszkowany grafit, jest zawarty w materiale, z którego wykonane jest łożysko.Są one również znane jako tuleje z osadzonego brązu grafitowego i mają 20-25% wkładek grafitowych na ściankach/powierzchni, które zapewniają ciągłe smarowanie, co również zmniejsza współczynnik tarcia.
Te tuleje bezolejowe nadają się do zastosowań, w których występuje ryzyko zanieczyszczenia w suchych środowiskach, w zastosowaniach mokrych, w których występuje duża wilgotność oraz w zastosowaniach, w których łożysko znajduje się w niedostępnym miejscu.
Jesteśmy wiodącym producentem i dostawcą tulei bezolejowych, a nasz produkt charakteryzuje się dobrą jakością.
Tuleja z brązu bezolejowego jest nowym typem tulei wykonanej z mocnego stopu miedzi i jest równomiernie osadzona w obudowie ze stałym środkiem smarnym.
Tuleje bezolejowe nadają się do stosowania w wysokich temperaturach, dużych obciążeniach, korozji lub miejscach, gdzie trudno jest wprowadzić olej.
Określ nr części za pomocą wymaganego identyfikatora, średnicy zewnętrznej i długości.(np.) średnica wewnętrzna wynosi 50 mm, średnica zewnętrzna wynosi 62 mm, a długość wynosi 50 mm.
-Tuleje z brązu bezolejowego – proste ze stopu miedzi, standardowe
Materiał: stop mosiądzu o wysokiej wytrzymałości na rozciąganie
Wbudowany stały smar
● Tuleja bezolejowa możliwa do serwisowania bez konieczności smarowania.
●Tuleja bezolejowa Wykazuje wysoką wydajność przy pracy pod dużym obciążeniem i przy niskich prędkościach.
● Tuleja bezolejowa Wykazuje doskonałą odporność na zużycie w zastosowaniach, w których rzadko tworzy się film olejowy, takich jak ruchy posuwisto-zwrotne, oscylacje, częste uruchamianie i zatrzymywanie itp.
● Tuleja bezolejowa ma doskonałą odporność chemiczną i odporność na korozję.
●Standardowe tuleje bezolejowe są dostępne w różnych rozmiarach.
| Gęstość | 8,2 g/cm23 | |
| Wytrzymałość na rozciąganie | >=755N/mm2 | |
| Wytrzymałość antykompaktowa | >=400~500KJ/m3 | |
| Twardość | >=200HB | |
| Maksymalne ciśnienie obciążenia | 100 N/mm2 | |
| Ograniczenie prędkości | 0,5 m/s | |
| Limit wartości PV | 1,65 N/mm2.SM | |
| Współczynnik tarcia | Smarowanie olejem | 0,03 |
| Tarcie suche | 0,16 | |
| Temperatura pracy | -40~+300°C |
Proszę sprawdzić typ/wymiary/specyfikacje w Tuleje bezolejowe – Produkty z tulejami z brązu grafitowego – Proste ze stopu miedzi, seria Standard.

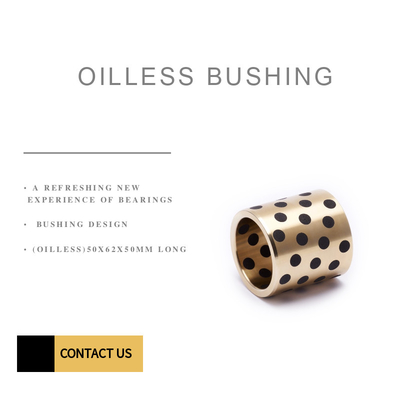

| Typ tulei bezolejowej | Prosty | Rodzaj metalu | Stop mosiądzu o wysokiej wytrzymałości |
| Średnica wewnętrznaDo) | 50 | Średnica zewnętrznaDO) | 62 |
| Długość całkowita L (mm) | 50 | Maks.Dopuszczalny zakres wartości PV (N/mm2•SM) | 1,1 ~ 2,0 |
| Maks.Dopuszczalna wartość PV (N/mm2•SM) | 1.16 | Maksymalne dopuszczalne obciążenie (N/mm2) | 20.3 |
| Maksymalna dopuszczalna prędkość (m/s) | 0,35 | Otwór montażowy pasuje | H7 |
| Zakres temperatury roboczej (°C) | -40 ~ 150 | Zakres temperatury roboczej (bez smarowania) min | -40 |
| Zakres temperatury roboczej (bez smarowania) Max | 150 | Zakres temperatury roboczej (normalny) Min | -40 |
| Zakres temperatury roboczej (normalny) Max | 200 | - | - |
| Stan smarowania | Suchy | okresowe smarowanie |
| Zakres temperatur pracy℃ | －40～＋300 | －40～＋150 |
| Dopuszczalne maks.ciśnienie PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1530)｝ | |
| Dopuszczalne maks.prędkość V m/｛sm/min｝ | 0,50｛30｝ | 1,00｛60｝ |
| Dopuszczalne maks.Wartość PV N/mm2・m/｛s kgf/cm2・m/min｝ | 1.65｛1010｝ | 3.25｛1990｝ |
* Wartości w nawiasach to statyczne naciski łożysk, czyli naciski łożysk w zastosowaniach bez ruchu lub bardzo małych
ruch (≦0,0017 m/s [0,1 m/min]).
|
ID |
OD |
Długość |
|
klasy 7 do 8 |
klasy 6-7 |
klasy 8-9 |
Zajęcia tutaj są w standardzie JIS.Produkt ten wykazuje zadowalające działanie przy chropowatości powierzchni ślizgu od Rz6,3 do 12,5 μm.
●Ma zastosowanie do ruchu obrotowego, oscylacyjnego i posuwisto-zwrotnego.
●Nie używaj tego urządzenia pod wodą.
●Tuleja o średnicy wewnętrznej 63 mm może być używana jako czop pośredni
tuleja do cylindrów hydraulicznych.
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Stopień Marki chińskie GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Stal+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Międzynarodowy ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Stal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Niemcy HAŁAS |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Stal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| język japoński JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Stany Zjednoczone ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasa 40 | 52100 |
| Norma brytyjska | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Pierwiastki chemiczne | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu (%) | Odpoczynek | Odpoczynek | Odpoczynek | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Cynk (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| sztuczna inteligencja (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Odpoczynek | Odpoczynek |
| Mn (%) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr (%) | - | - | - | - | - | - | 1,30 - 1,65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si (%) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
| Wydajność | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Maks. obciążenie P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| Maksymalna prędkość V (m/s) | Suchy olej 0,45 | 2 | 2 | 0,5 | 0,1 |
| Maks. PV (N/mm²·m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 |
| Gęstość ρ( g/cmsup3 ) | 8,0 | 8,0 | 7.6 | 7.3 | 7.8 |
| Wytrzymałość na rozciąganie (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Wydłużenie (%) | > 10 | > 4 | > 10 | - | - |
| Twardość (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Maksymalna temperatura (℃) | 300 | 350 | 300 | 400 | 350 |
| Współczynnik tarcia.(μ) | Smarowanie olejem: 0,03 | Tarcie (na sucho): 0,16 | |||
| ID | OD |
Długość L Tolerancja-0,1 -0,3 |
|||||||||
| φD | Tolerancja | φD | Tolerancja | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0,022 +0,010 |
10 |
+0,015 +0,006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0,028 +0,013 |
12 |
+0,018 +0,007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0,028 +0,013 |
14 |
+0,018 +0,007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0,034 +0,016 |
18 |
+0,018 +0,007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0,034 +0,016 |
19 |
+0,021 +0,008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0,034 +0,016 |
20 |
+0,021 +0,008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0,034 +0,016 |
21 |
+0,021 +0,008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0,034 +0,016 |
22 |
+0,021 +0,008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0,034 +0,016 |
23 |
+0,021 +0,008 |
172315 | |||||||
| 18 |
+0,034 +0,016 |
24 |
+0,021 +0,008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0,041 +0,020 |
26 |
+0,021 +0,008 |
192615 | 192620 | ||||||
| 20 |
+0,041 +0,020 |
28 |
+0,021 +0,008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0,041 +0,020 |
30 |
+0,021 +0,008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0,041 +0,020 |
32 |
+0,025 +0,009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0,041 +0,020 |
33 |
+0,025 +0,009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0,041 +0,020 |
35 |
+0,025 +0,009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
283820 | 283825 | ||||||
| 30 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0,041 +0,020 |
40 |
+0,025 +0,009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31,5 |
+0,050 +0,025 |
40 |
+0,025 +0,009 |
||||||||
| 32 |
+0,050 +0,025 |
42 |
+0,025 +0,009 |
324220 | |||||||
| 35 |
+0,050 +0,025 |
44 |
+0,025 +0,009 |
354420 | 354425 | ||||||
| 35 |
+0,050 +0,025 |
45 |
+0,025 +0,009 |
354520 | 354525 | ||||||
| 38 |
+0,050 +0,025 |
48 |
+0,025 +0,009 |
||||||||
| 40 |
+0,050 +0,025 |
50 |
+0,025 +0,009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
405515 | |||||||
| 45 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
56 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
||||||||
*Tolerancja średnicy wewnętrznej po dopasowaniu wtłaczanym ma wyłącznie charakter poglądowy.
| ID | OD |
Długość L Tolerancja-0,1 -0,3 |
|||||||||
| φD | Tolerancja | φD | Tolerancja | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0,050 +0,025 |
62 |
+0,030 +0,011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0,050 +0,025 |
65 |
+0,030 +0,011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0,060 +0,030 |
70 |
+0,030 +0,011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0,060 +0,030 |
74 |
+0,030 +0,011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0,060 +0,030 |
80 |
+0,030 +0,011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0,060 +0,030 |
85 |
+0,035 +0,013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0,060 +0,030 |
95 |
+0,035 +0,013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0,060 +0,030 |
96 |
+0,035 +0,013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0,060 +0,030 |
100 |
+0,035 +0,013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0,071 +0,036 |
100 |
+0,035 +0,013 |
8510060 | 8510080 | ||||||
| 90 |
+0,071 +0,036 |
110 |
+0,035 +0,013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0,071 +0,036 |
120 |
+0,035 +0,013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0,071 +0,036 |
130 |
+0,040 +0,015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0,071 +0,036 |
140 |
+0,040 +0,015 |
12014070 | 12014080 | ||||||
| 125 |
+0,083 +0,043 |
145 |
+0,040 +0,015 |
||||||||
| 130 |
+0,083 +0,043 |
150 |
+0,040 +0,015 |
13015080 | |||||||
| 140 |
+0,083 +0,043 |
160 |
+0,040 +0,015 |
||||||||
| 150 |
+0,083 +0,043 |
170 |
+0,040 +0,015 |
15017080 | |||||||
| 160 |
+0,083 +0,043 |
180 |
+0,040 +0,015 |
16018080 | |||||||
| 170 |
+0,083 +0,043 |
190 |
+0,046 +0,017 |
||||||||
| 180 |
+0,083 +0,043 |
200 |
+0,046 +0,017 |
||||||||
| 190 |
+0,096 +0,050 |
210 |
+0,046 +0,017 |
||||||||
| 200 |
+0,096 +0,050 |
230 |
+0,046 +0,017 |
||||||||
*Tolerancje wymiarowe to wartości zmierzone w temperaturze +25℃.
Metryczne tuleje bezolejowe i imperialne tuleje z brązu bezolejowego wykonane na zamówienie: standardowe formy tulei w specjalnych wymiarach, półtuleje, specjalne kształty uzyskane przez tłoczenie lub głębokie tłoczenie, niestandardowe projekty tulei
Produkt jest szeroko stosowany w maszynach do odlewania ciągłego, maszynach górniczych, maszynach transportowych, turbinach, maszynach wtryskowych, formach samochodowych
i tak dalej.
1. Zastosowanie tulei bezolejowej przy dużym obciążeniu, niskiej prędkości i samosmarowaniu.jak tuleje zastawek i zastawek wodnych, tuleje turbin hydraulicznych itp.
2. Zastosowanie tulei bezolejowych w wysokich temperaturach.takie jak maszyny do fabryk żelaza i stali i tak dalej.
3. Zastosowanie tulei z brązu grafitowego bezolejowego do produkcji samochodów, takich jak linie montażowe, linie pras, linie przenośników i tak dalej.
4. Zastosowanie tulei z brązu bezolejowego w maszynach o dużej wytrzymałości, takich jak walcownie stali, wtryskarki, matryce prasowe itp.
5. Tuleje bezolejowe są również stosowane w maszynach chemicznych, maszynach do przetwórstwa spożywczego, papierniach, maszynach tekstylnych itp.
● Tuleje bezolejowe do łącznika przegubowego
1. Tuleje prowadzące
2. Tuleje prowadzące wyrzutnika
3. Szyna prowadząca
4. Blok prowadzący
5. Dolna płyta
6. Tuleje prowadzące
7. Tuleje szalunkowe
1. Nosić płytkę
2. Płytka skokowa krzywki
3. Górna płyta krzywki
4. Blok boczny krzywki
5. Płyta boczna krzywki
6. Płyta dodatniego powrotu krzywki
7. Krzewy słupków prowadzących
8. Płytka skoku krzywki
Tuleja z brązu bezolejowego Viiplus stosowana w wielu zastosowaniach
Niezależnie od materiału i specyfikacji tulei bezolejowej z brązu, niezależnie od standardowego kształtu i rozmiaru tulei bezolejowej, jeśli jest to fizycznie możliwe, możemy to zrobić.
Viiplus jest jednym z najbardziej doświadczonych dostawców tulei bezolejowych. Jeśli chcesz pobrać katalog tulei bezolejowych, skontaktuj się z nami teraz!
