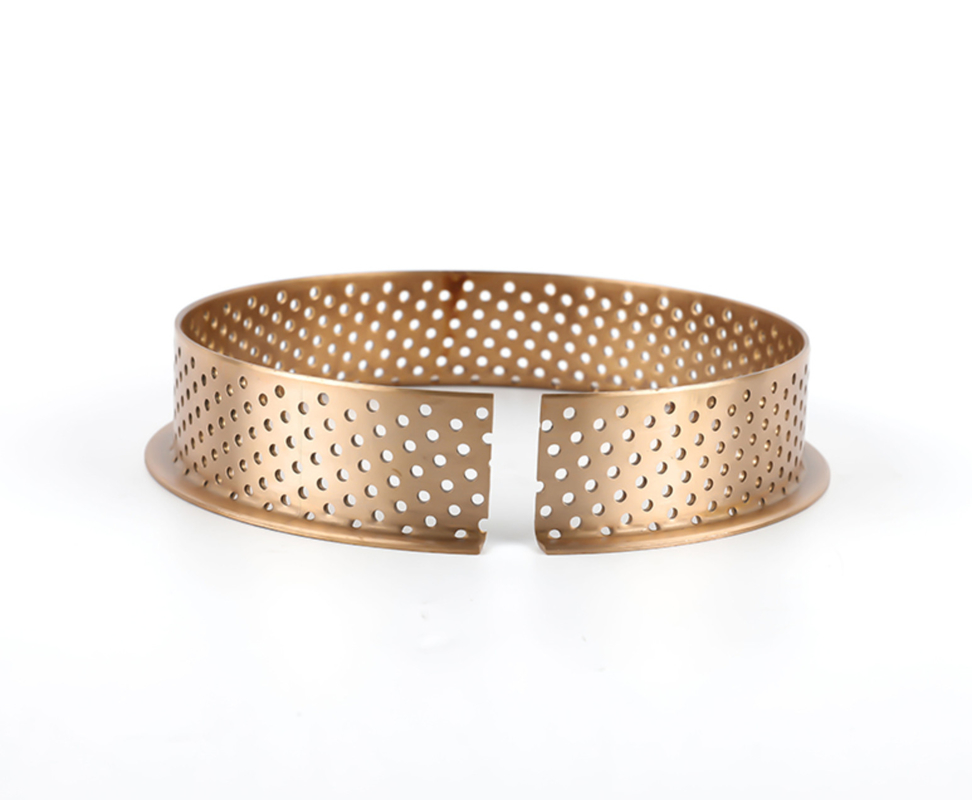

Łożyska przesuwne z brązu typu CuSn8: robustne rozwiązanie VIIPLUS® dla zastosowań ciężkich- Nie.
W przemyśle, w którym maszyny są narażone na ciągłe obciążenia, duże obciążenia i trudne środowiska, łożyska z brązuVIIPLUS podnosi ten kluczowy element z jegoŁożyska przesuwne z brązu typu CuSn8✅zbudowane z myślą o niezrównanej trwałości, łatwej instalacji i wydajności bez konserwacji.
Zaprojektowane do zastosowań przesuwnych wymagających wysoka odporność na zużycieI...długowieczność, łożyska typu split VIIPLUS łączą w sobie najwyższe właściwości Stopy brązu CuSn8W ten sposób różnią się od innych:
- Nie.Zaprojektowanie podziału dla bezproblemowej instalacji- Nie.
- Nie.Stop brązowy CuSn8: trwały- Nie.
- Nie.Flanka dla zwiększonej stabilności- Nie.
- Nie.Skuteczność samo-smarowania- Nie.
Łożyska paskowe typu CuSn8 typu VIIPLUS są zaufane w przemyśle wymagającym niezawodności pod ciśnieniem:
To flagowy produkt w portfolio VIIPLUS, który jest przykładem precyzji i odporności:
Specyfikacje techniczne:
Uaktualnienie do VIIPLUS Split Type CuSn8 Bronze Flange Slide Bearings- Nie.
Niezależnie od tego, czy pracujesz nad modernizacją maszyn, czy projektujesz nowe systemy, VIIPLUS dostarcza łożyska, które doskonale sprawdzają się w ekstremalnych warunkach. Zmniejszyć czas przerwy, zwiększyć wydajność i obniżyć kosztyz komponentami zbudowanymi na długie dystansy.
Skontaktuj się z VIIPLUS już dziśZapewnijmy, że maszynki będą działać!
Meta Opis: Odkryj VIIPLUS® Split Type CuSn8 Bronze Flange Slide Bearings® wysokiego obciążenia, samosmarowujące się i zgodne z RoHS. Idealne do budownictwa, przemysłu morskiego i motoryzacyjnego.Zbadać specyfikacje i aplikacje.
Kluczowe słowa: łożyska brązowe typu split, łożyska kołnierzowe CuSn8, łożyska przesuwne bez konserwacji, zwinięte łożyska brązowe 090, łożyska brązowe przemysłowe, łożyska VIIPLUS, stop brązowy o dużej ładowności.
Pozostałe, o pojemności przekraczającej 1 kg, Split Bronze Bushing szeroko stosowany doMaszyny górnicze.
Wyroby z tworzyw sztucznych (z wyłączeniem tworzyw sztucznych)CZN8Materiał i pomimo ich cienkiej konstrukcji ściennej, wytrzymują bardzoduże obciążeniaDlatego też te brązowe buchy są przeznaczone do brązowych buch swingowych (ruch oscylujący), najczęściej stosowanych w buchach walcowanych.
Doskonały materiał z cyny i brązu zapewniadoskonałe właściwości przesuwne i wysoka odporność na zużycie.
Z jednej strony stosowane są wzorcowe zęby walcowane z kieszonkami smarowymi.Może być skrócony do dowolnej długości.
Oferujemy również specjalne wzory i rozmiary według Twoich wymagań.
| Tłuszcz szczególny: 8,8 kg/dm3 | Współczynnik rozszerzenia termicznego (20 ± 300°C): 18,5 10-6/K |
| Przewodność cieplna: 60 W/mK | Moduł elastyczności (20°C): 115 kN/mm2 |
| Twardość: 125 HB | Wytrzymałość na rozciąganie Rm; 470 N/mm2 |
| 0,2%-punktu rentowności Rpp0,2: 300 N/mm2 | Wydłużenie przy złamaniach A: 40% |
Brąz cynowy o doskonałych właściwościach przesuwania.wymagana jest wysoka odporność na zużycie, odporność na korozję i wytrzymałość na zmęczenie.
Ze względu na cienkie ściany konstrukcji walcowanych buchów, mogą one pochłaniać bardzowysokie siły specyficzne.Możliwe, że są one wyższe niż w przypadku stosunkowo grubo ściannych skrętów skręconych.Możliwe są duże obciążenia, zwłaszcza przy huśtawkach z brązu (oscylujących ruchach).
| Nazwa materiału:CuSn8PDIN ISO 4382-2 |
Skład (odłamek masy wartości wytycznych): Cu 91,3%, Sn 8,5%, P 0,2% |
| Wymiar nominalny d1 | Tolerancja instalacji | ||
| większe niż | do | Obudowa H7 | brązowe obudowy wewnętrzne-Ø po zamontowaniu w obudowie H7 (średnia) |
| 10 | 18 | 0 / +0,018 | 0 / +0,043 |
| 18 | 30 | 0 / +0,021 | 0 / +0,052 |
| 30 | 50 | 0 / +0,025 | 0 / +0,062 |
| 50 | 80 | 0 / +0,030 | 0 / +0,074 |
| 80 | 120 | 0 / +0,035 | 0 / +0,087 |
| 120 | 180 | 0 / +0,040 | 0 / +0,100 |
| 180 | 250 | 0 / +0,046 | 0 / +0,115 |
| 250 | 305 | 0 / +0,052 | 0 / +0,130 |
Kontrola zgodnie z DIN 1494/ISO 3547 część 2
Średnica bramy [d3] jest określona zgodnie z DIN ISO 2768 z grubością
Tolerancja szerokości dla cylindrycznych i brązowych obudow
Szerokość [b1] do średnic zewnętrznych [d2] 100 mm: ±0,25 mm
Szerokość [b1] większe niż średnice zewnętrzne [d2] 100 mm: ±0,5 mm

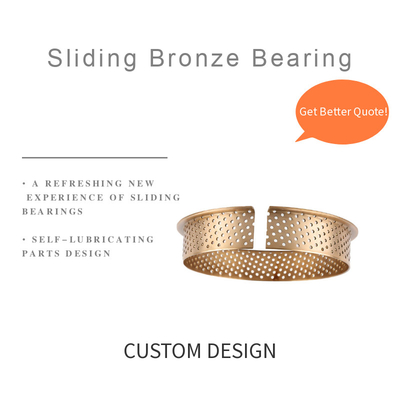

Flanka łożyska przesuwne z wzorem otworu
łożyska przesuwne z wzorem otworu LD łożyska przesuwne z wzorem otworu (LD = długotrwałe smarowanie z depotem) nadają się do wszystkich rodzajów tłuszczu.Podkładki z wciągami smarowymi ST można łatwo zastąpić łożyskami przesuwnymi z wzorem otworu LDZalety: Significantly larger grease depot compared to bushings with grooves or lubrication indents Extension of the running time and the relubrication interval compared to ST bushings Collection of dirt and wear particles in the lubrication holes
Brąz o wysokiej zdolności obciążeniowej z bardzo dobrą stabilnością termiczną, bardzo dobrą odpornością na korozję, odpornością na zużycie.
Stosowanie:Sferyczne, prostokątne, brązowe obudowy pod obciążeniami uderzeniowymi i uderzeniowymi, brązowe obudowy w cylindrach hydraulicznych, brązowe obudowy w szybach stawów koparek i w maszynach rolniczych.
W przypadku zębów z kołkami:
|
Zastosowanie: |
maszyny podnoszące, górnicze, |
|
Materiał: |
CuSn8P |
|
Gęstość: |
80,8 g/cm3 |
|
Maksymalne obciążenie dynamiczne: |
100N/mm2 |
|
Maksymalna prędkość liniowa (grzywko): |
2 m/s |
|
Maksymalna wartość PV tłuszczu: |
20,8N/mm2·m/s |
|
Siła ciśnienia |
> 460N/mm2 |
|
Siła wydajności N/mm2 |
> 280N/mm2 |
|
Twardość: |
90-150 |
|
Oś parzenia |
Twardość ≥ 50, Grubość 0,4-1.0 |
|
Temperatura pracy |
-40~+150oC |
|
Współczynnik tarcia |
0.06~0.15 |
|
Współczynnik rozszerzenia liniowego |
18.5×10-6/K |
|
współczynnik przewodzenia ciepła |
58W/m·K |
Połączenie stale rosnącej gęstości mocy i efektywności energetycznej w połączeniu ze stale rosnącymi wymaganiami dotyczącymi żywotności i efektywności kosztowej prowadzi docoraz wyższe wymagania dotyczące komponentów i produkcji. Łącząc specjalnie opracowane i wyprodukowanemateriały o wysokiej wydajnościz najnowocześniejszymi technologiami produkcyjnymi zarówno dla obróconych, jak i walcowanych łożysk prostych,łożyska brązowe idealnie odpowiadają obecnym i przyszłym wymaganiom maszyn budowlanych i rolniczych oraz przemysłu hydraulicznego.

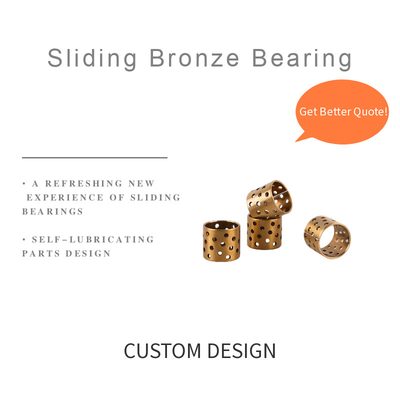

łożysk brązowy jest wykonany z brązu z równomiernie rozmieszczonymi otworami olejowymi.FB092 ma zalety obfitości magazynowania oleju, łatwy do montażu lub łatwy do obróbki itp. Może zastąpić zęby wykonane z całego miedzianego materiału, ponadto nadaje się do warunków średniego obciążenia i niskiej prędkości, w tym przenośnika.maszyna do podnoszenia, windlass, maszyna do wyrównania itp.
|
Materiał podstawowy |
CuSn8P0.3 lub CuSn6.5P0.1 |
||
|
Twardość |
HB90~120 |
Granica temperatury |
-100°C~200°C |
|
Pojemność ładunkowa |
60N/mm2 |
Ograniczenie prędkości |
20,5 m/s |
|
Wymiar nominalny d1 |
|
Tolerancja instalacji |
|
|---|---|---|---|
|
większe niż |
do |
Obudowa H7 |
łożyska wewnętrzne-Ø po zamontowaniu w obudowie H7 (średnia) |
|
10 |
18 |
0 / +0,018 |
0 / +0,043 |
|
18 |
30 |
0 / +0,021 |
0 / +0,052 |
|
30 |
50 |
0 / +0,025 |
0 / +0,062 |
|
50 |
80 |
0 / +0,030 |
0 / +0,074 |
|
80 |
120 |
0 / +0,035 |
0 / +0,087 |
|
120 |
180 |
0 / +0,040 |
0 / +0,100 |
|
180 |
250 |
0 / +0,046 |
0 / +0,115 |
|
250 |
305 |
0 / +0,052 |
0 / +0,130 |
|
s* |
f1 |
f2 |
|
1 |
0,6 ± 0,4 |
maks. 0,4** |
|
1,5 |
0,6 ± 0,4 |
0,4 ± 0,3** |
|
2 |
1,2 ± 0,4 |
0,4 ± 0,3 |
|
2,5 |
1,8 ± 0,6 |
0,6 ± 0,4 |
* s = b2 = (d2 ?? d1) / 2
** nieobowiązkowe zaokrąglone narożniki
Podkładki z wcięciami smarowymi to elementy przesuwne, które sprawdziły się od wielu lat.Powierzchnie smarowe już zintegrowane z pasami są równomiernie rozmieszczone na całej powierzchni biegowejPrzed złożeniem wału są one wypełnione tłuszczem i zapewniają równomierną warstwę tłuszczu na całym łożysku.
Zaletą krzaków z otworami smarowymi jest to, żemogą być skrócone do dowolnej żądanej szerokości, nie powodując żadnych niekorzystnych skutków dla otworów smarowych.
W przeciwieństwie do znanych prostych konstrukcji z brązu, w których zęby i uszczelnienie muszą być zainstalowane oddzielnie, możliwe jest również uzyskanie zęby i uszczelnienia jako kompletnej części.
W systemie tribologicznym ważne są nie tylko zęby i wał; równie ważne są smarowanie i środowisko (np. powietrze, gaz, woda słona, pył itp.).Środowisko jest zazwyczaj niekontrolowane, w przeciwieństwie do smarowania.
Smarowanie nie tylko poprawia właściwości ślizgania, ale również zapewnia inne korzyści:
W celu zmniejszenia tarcia i zużycia, smar pełni niezwykle ważną funkcję:oddziela metalowe powierzchnie buchy i wału.
1Przesypanie w brązowych poduszkach
W celu zapewnienia bezbłędnej instalacji zaleca się, aby w trakcie montażu wnętrze było przyciskane mocowanymi uszczelnieniami.Wolne obrót jest konieczne, aby pieczęć nie jest uszkodzony podczas tłoczenia. Ręcznik ramienia powinien mieć przewód o wymiarach co najmniej 3 mm x 15°.
Jednakże, bucha może być również wciśnięte z płytki.uszczelnienie jest naciskane elastycznie w kierunku środka bucha i wraca do pierwotnej pozycji po procesie mocowania prasy.
2- Montuję wał.
Przy montażu wału należy wziąć pod uwagę, że średnica wewnętrzna szyi uszczelniającej ma mniejszą średnicę niż wał.Aby umożliwić łatwe wstawianie, wał powinien mieć rozkład co najmniej 3 mm x 15°Montowanie jest jeszcze prostsze, jeśli przed wprowadzeniem wał jest lekko smarowany.
3- Smaruje brązowe poduszki.
Bez uszczelnienia nie jest gwarantowane pełne wypełnienie brązowych obudowy poprzez sutka tłuszczowego.Utwór powoduje, że ciśnienie gazu jest budowany w brązowych zbiorników podczas smarowania, w którym dopiero po całkowitym napełnieniu obudowy tłuszcz wydostaje się przez uszczelnienie.upewnij się, że bucha jest dobrze smarowana przed zamontowaniem wału.
| Sytuacja: | z brązuprzepustka: |
| Warunek smarowania: tłuszcz | > 0,1 mm |
| Warunek smarowania: olej | małe |
| Obciążenie: duże | małe |
| Obciążenie: małe | duży |
| Ruch: powolny | małe |
| Ruch: oscylujący | małe |
| Ruch: szybki | duży |
Wymagana rozgrywka centralnych brązowych zębatek zależy od dostarczanego smaru, obciążenia i prędkości przesuwania.
Tabela jest przeznaczona, aby pomóc w wyborze wymaganego rozstawienia.krzywą w górę można łatwo przekroczyć.
Tolerancja wału musi być ustawiona zgodnie z wymaganą minimalną ilością rozgrywki.
Jeżeli stosuje się standardowe zęby z tolerancją średnicy wewnętrznej H9, zaleca się tolerancję wału z e lub f. W przypadku wałów z tolerancją hpod warunkiem, że obciążenie brązowych koryt nie jest zbyt wysokie, otwór obudowy może być wydłużony z H7 do F7. Węzeł jest przymocowany do odpowiedniej obudowy, a otwór jest nieco większy. Oznacza to, że można uniknąć zbyt małych otworów brązowych węzeł.
