| Nazwa marki: | VIIPLUS |
| Numer modelu: | Brązowa płyta ścieralna z osadzonym stałym materiałem smarującym |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T |
| Zdolność do zaopatrzenia: | łączniki grafitowe, China, producenci, dostawcy, fabryka, hurtownia, łączniki metalowe, łączniki PTF |
Samosmarująca płyta ścierna z brązu jest kluczowym elementem wyposażenia form do matryc, oferując wyjątkową odporność na zużycie i właściwości samosmarujące. Jej unikalna konstrukcja i skład materiału zapewniają płynną pracę i wydłużoną żywotność w różnych zastosowaniach formowania i odlewania ciśnieniowego.
Płyta ścieralna jest zazwyczaj wykonana ze stopu brązu, który zawiera środek smarny, taki jak grafit lub dwusiarczek molibdenu. Ten środek smarny jest równomiernie rozprowadzany w materiale, zapewniając ciągłe smarowanie podczas procesu formowania. W miarę zużycia płyty środek smarny jest uwalniany, zmniejszając tarcie i zużycie na powierzchniach współpracujących.
Sam stop brązu oferuje doskonałą wytrzymałość i trwałość, dzięki czemu nadaje się do zastosowań wysokociśnieniowych i wysokotemperaturowych. Połączenie właściwości stopu i funkcji samosmarowania zapewnia, że płyta ścieralna wytrzyma rygorystyczne wymagania wyposażenia do formowania matrycowego.
Montaż samosmarującej brązowej płyty ściernej w urządzeniu do formowania matrycowego może znacznie poprawić wydajność i produktywność procesu formowania. Poprzez redukcję tarcia i zużycia płyta pomaga utrzymać dokładność i jakość formowanych części. Ponadto zmniejszone zapotrzebowanie na konserwację i części zamienne może obniżyć ogólne koszty operacyjne.
Podsumowując, samosmarująca płyta ścieralna z brązu jest niezbędnym elementem wyposażenia form wtryskowych, zapewniając wyjątkową odporność na zużycie, właściwości samosmarujące i trwałość. Jej instalacja może poprawić wydajność, produktywność i opłacalność procesu formowania.

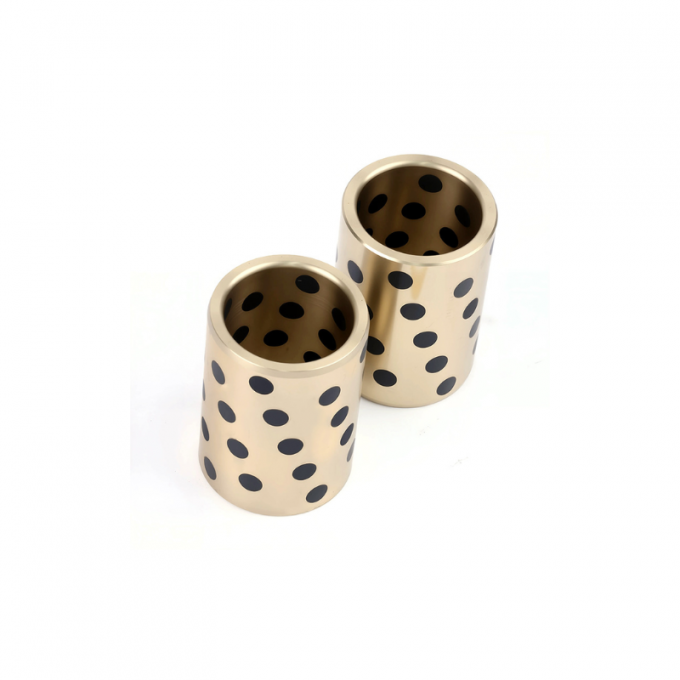

Tuleje ślizgowe z brązu impregnowanego grafitem bezolejowe to samosmarujące płyty łożyskowe wykonane zbrąz wysokiej jakościz rowkami wypełnionymi grafitem.
Brązowa płyta ścierna bezolejowa służy jako siedzisko dladuże obciążenia,natomiast wkładki grafitowe są stałym, bezolejowym środkiem smarnym.
W miarę jak smar się formuje, pomiędzy łożyskiem a powierzchnią styku tworzy się warstwa grafitu, co skutkuje niskim współczynnikiem tarcia na początku względnego ruchu.
• Delikatnie polerowane
• Wysoka precyzja
• Dokładność wymiarowa
Znajdź dostawców, producentów, produkty i specyfikacje dotyczące płyt ciernych z brązu na bronzegleitlager.com — sprawdzonym źródle informacji o płytach ciernych z brązu.
Profesjonalista w branży urządzeń przemysłowych i elementów płyt trudnościeralnych z brązu,metalowe paski ścieralne
standardowe płyty trudnościeralne VDI/NAAMS.
Oferujemy szeroki wybór rodzajów i rozmiarów brązowych płyt ciernych.
precyzyjnie szlifowana płyta
AutomobilowyPłyty ścieralne
Produkty do noszenia
Płyty trudnościeralne z brązu i brązu samosmarującego według rysunków klienta.
specjalizuje się w dostarczaniu obrabianych maszynowo i wykończonych elementów z brązu na potrzeby klientów.
Dostosowujemy się do wymagań naszych klientów, oferując elastyczne możliwości produkcyjne zarówno w przypadku pojedynczych elementów, jak i większych partii lub serii, zawsze dotrzymując krótkich terminów.
Nasze środki produkcji i kontroli pozwalają nam spełniać tolerancje i specyfikacje ustalone przez naszych klientów, osiągając wysoki poziom precyzji.
Wiele naszych w pełni obrobionych płyt ciernych z brązu jest samosmarujących. Osiąga się to poprzez zatykanie płyty z brązu zatyczkami grafitowymi.
Łożyska metaliczne ze stopu brązu, płyta ochronna z brązu z korkami grafitowymi zapewniają dobrą odporność na zużycie i doskonałe właściwości samosmarujące łożysk.
Oznaczenie to pozwala na eksploatację łożysk oporowych z brązu bez konieczności oliwienia lub smarowania.
Jest powszechnie stosowany w zastosowaniach, w których występują duże obciążenia i ruchy przerywane, a także ruchy oscylacyjne, np. na liniach montażowych samochodów, w turbinach wodnych, zaporach śluzowych i maszynach do wtrysku tworzyw sztucznych.
W zależności od warunków pracy dostępne są różne rodzaje stopów.
| NIE. | HAŁAS | Nr materiału | Oznaczenie | Norma ASTM | Proporcjonalny | Gęstość (g/cm³) | Odkształcenie 0,2% (MPa) | Wytrzymałość na rozciąganie (MPa) | Napięcie (%) | Moduł E (MPa) | Twardość (HB) | Aplikacje |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106 000 | 65 | Szeroko stosowany w motoryzacji, lotnictwie i inżynierii morskiej do komponentów wymagających dobrej wytrzymałości i odporności na korozję. Uznany na całym świecie za wszechstronność i wydajność. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6,3 - 7,5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106 000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6,3 - 7,5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106 000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Jeszcze nieustandaryzowane | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112 000 | 80 | Używane powszechnie do produkcji łożysk, tulei i komponentów wymagających dużej nośności i odporności na zużycie, zwłaszcza w zastosowaniach morskich i przemysłowych. |
| 2.1061.03 | CuSn12Pb | Jeszcze nieustandaryzowane | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 150 | 280 | 5 | 112 000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 140 | 280 | 7 | 112 000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 270 | 600 | 12 | 122 000 | 140 | Stosowany w przemyśle morskim, lotniczym i ciężkim do produkcji łożysk i komponentów wymagających wysokiej wytrzymałości i trwałości. Znany z ekstremalnych obciążeń i środowisk wysoce korozyjnych. |
| 2.0975.02 | CuAl10Ni | B30 | Cu min. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 600 | 14 | 122 000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 700 | 13 | 122 000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 700 | 13 | 122 000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1,5 - 4, Mn 2,5 - 5, Zn reszta | 8.2 | 450 | 750 | 8 | 115 000 | 180 | Stosowany w łożyskach o dużej wytrzymałości, elementach hydraulicznych i sprzęcie morskim. Zaprojektowany do dużych obciążeń i odporny na korozję. |
| 2.0598.02 | CuZn25Al5 | B30 | Cu 60 - 66, Al 5 - 7,5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115 000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7,5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115 000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Jeszcze nieustandaryzowane | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2,0, Sb 0,2, P 0,2 | 8.6 | 140 | 260 | 12 | 110 000 | 80 | Powszechnie stosowane w produkcji łożysk, przekładni i komponentów wymagających wysokiej odporności na zużycie. Znane z dobrej obrabialności i odporności na korozję, szczególnie w środowisku morskim. Wszelkie prawa do wymienionych treści są zastrzeżone przez https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Jeszcze nieustandaryzowane | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.6 | 150 | 280 | 8 | 110 000 | 90 | |||
| 2.1052.04 | CuSn12 | Jeszcze nieustandaryzowane | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 140 | 280 | 8 | 110 000 | 95 | |||
| Uwaga: Kody form dostawy: .01 = odlewanie piaskowe, .02 = odlewanie grawitacyjne, .03 = odlewanie odśrodkowe, .04 = odlewanie ciągłe. | ||||||||||||
Brąz aluminiowy z korkami grafitowymi
Płyty i produkty ścieralne są dostępne w rozmiarach calowych lub metrycznych
Łożyska bezolejowe opracowano z myślą o zastosowaniach wymagających dużych obciążeń i niskich prędkości. Są one produkowane z wytrzymałego brązu formowanego rotacyjnie, przy użyciu specjalnie uformowanego grafitowego korka jako środka smarującego.
Nasza oferta płyt ślizgowych bezolejowych jest dostępna w rozmiarach metrycznych i calowych.
① Stała powłoka smarna
② Korek smaru stałego
③ Podkład z brązu
■ Niski współczynnik tarcia
■ Brak wstępnie nawierconych otworów – pozwala na elastyczność w wyborze wzorów montażu
■ Standardowy wzór wtyczki zaprojektowany w celu zapewnienia maksymalnego smarowania powierzchni
■ Mała tolerancja ułatwiająca instalację
1. Całkowicie samosmarujące
2. Doskonała odporność na zużycie
3. Niski współczynnik tarcia
4. Szeroki zakres temperatur roboczych
5. Korozja i odporność chemiczna
6. Zaprojektowany, aby przewyższyć Twoje wymagania
7. Konkurencyjna cena
Oferujemy Państwu kompleksowy wybór produktów, w tym płyty bezolejowe, płyty trudnościeralne bezolejowe, płyty z brązu impregnowanego grafitem/płyty trudnościeralne oraz płyty z brązu wypełnionego grafitem.

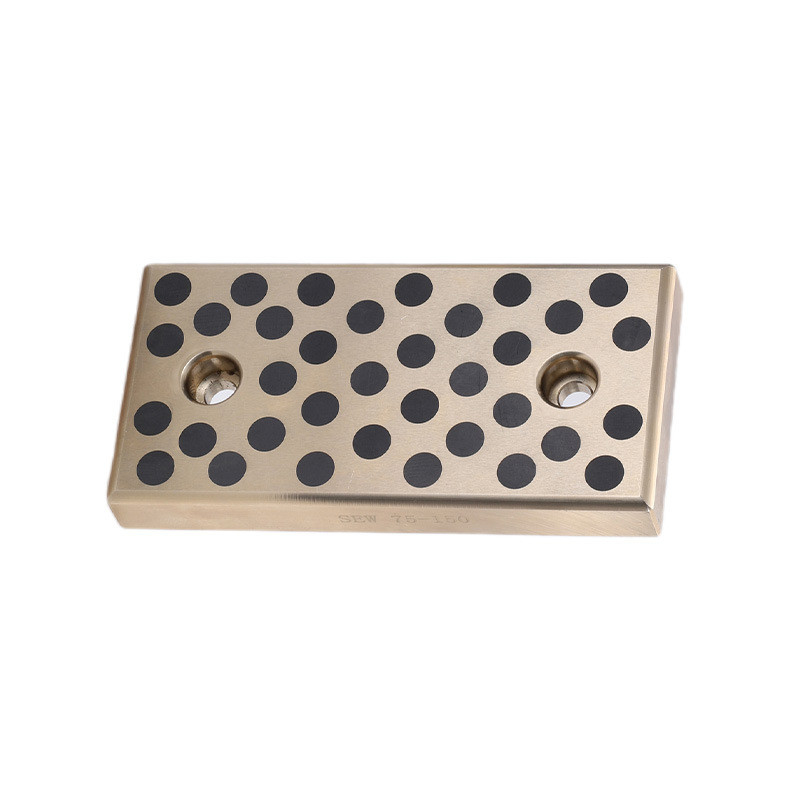

SESW Brązowa bezolejowa standardowa płytka ślizgowa
| Prędkość ślizgu v: | 30 metrów na minutę |
| Materiał bazowy: | Mosiądz specjalny (SO#50SP2) |
| Samosmarujące: | Tak |
| Smar: | Grafit |
| Ciśnienie powierzchniowe P: | 100 N/mm² |
| Wartość p*v: | 200 N/mm² xm/min |
| Temperatura pracy: | -50°C / +200°C (maks. 300°C) |
| Współczynnik tarcia: | 0,07 |
| płyta przesuwna | prowadnica ślizgowa |
Produkty płaskie
Pokryte brązem Z korkami grafitowymi i bez
Standardowe prowadnice L z otworami montażowymi i bez otworów Samosmarujące prowadnice L z otworami montażowymi i bez otworów
Cechy produktu
Płyty trudnościeralne z brązu mają grubość 20 mm i są dostępne w wersji z brązu z grafitem.
PRZYBORY:
* Samosmarujące płyty cierne z brązu wykonane są z brązu lub stali i wyposażone w zatyczki grafitowe.
Świece pokrywają 20-25% powierzchni użytkowej.
Formy wtryskowe do tworzyw sztucznych ■Maszyny specjalne ■Prasy gibbingowe ■Specjalne zastosowania suwaków
Płyty ścieralne – seria NAAMS – rozmiar metryczny
Płyty ścierne z brązu – Motoryzacja – Rozmiar w calach
Płytka przesuwna, odpowiada wycofanym z produkcji modelom SES i SOU
| Nazwa artykułu | Szerokość W | Długość L | Wysokość H | l1 | l2 | Pobierz CAD | Zapytanie |
|---|---|---|---|---|---|---|---|
| Sesja zdjęciowa 28-75 | 28 | 75 | 20 | 45 | - | ||
| Sekcja SW 28-100 | 28 | 100 | 20 | 50 | - | ||
| Sesja zdjęciowa 28-150 | 28 | 150 | 20 | 100 | - | ||
| Sekcja 38-75 | 38 | 75 | 20 | 45 | - | ||
| Sekcja SW 38-100 | 38 | 100 | 20 | 50 | - | ||
| Sekcja ds. Społeczeństwa 38-150 | 38 | 150 | 20 | 100 | - | ||
| Sekcja 48-75 | 48 | 75 | 20 | 45 | - | ||
| Sekcja 48-100 | 48 | 100 | 20 | 50 | - | ||
| Sekcja 48-125 | 48 | 125 | 20 | 75 | - | ||
| Sekcja 48-150 | 48 | 150 | 20 | 100 | - | ||
| Sekcja SW 48-200 | 48 | 200 | 20 | 150 | - | ||
| Sekcja 58-75 | 58 | 75 | 20 | 45 | - | ||
| Sekcja SW 58-100 | 58 | 100 | 20 | 50 | - | ||
| Sekcja SW 58-150 | 58 | 150 | 20 | 100 | - | ||
| Sekcja 75-75 | 75 | 75 | 20 | 25 | - | ||
| Sekcja SW 75-100 | 75 | 100 | 20 | 50 | - | ||
| Sekcja 75-125 | 75 | 125 | 20 | 75 | - | ||
| Sekcja SW 75-150 | 75 | 150 | 20 | 100 | - | ||
| Sekcja SW 75-200 | 75 | 200 | 20 | 150 | - | ||
| Sesja zdjęciowa 100-100 | 100 | 100 | 20 | 50 | 50 | ||
| Sesja zdjęciowa 100-125 | 100 | 125 | 20 | 75 | 50 | ||
| Sesja zdjęciowa 100-150 | 100 | 150 | 20 | 100 | 50 | ||
| Sesja zdjęciowa 100-200 | 100 | 200 | 20 | 150 | 50 | ||
| Sesja zdjęciowa 100-250 | 100 | 250 | 20 | 200 | 50 | ||
| Sesja zdjęciowa 100-300 | 100 | 300 | 20 | 200 | 50 | ||
| Sesja zdjęciowa 125-125 | 125 | 125 | 20 | 75 | 50 | ||
| Sesja zdjęciowa 125-150 | 125 | 150 | 20 | 100 | 50 | ||
| Sesja zdjęciowa 125-200 | 125 | 200 | 20 | 150 | 50 | ||
| Sesja Węglowa 125-250 | 125 | 250 | 20 | 200 | 50 | ||
| Sesja Wsparcia Społecznego 125-300 | 125 | 300 | 20 | 200 | 50 | ||
| Sesja zdjęciowa 125-350 | 125 | 350 | 20 | 200 | 50 | ||
| Sesja zdjęciowa 150-150 | 150 | 150 | 20 | 100 | 100 | ||
| Sesja zdjęciowa 150-200 | 150 | 200 | 20 | 150 | 100 | ||
| Sesja zdjęciowa 150-250 | 150 | 250 | 20 | 200 | 100 |
1. Niewrażliwy na brudne środowisko
2. Odporny na obciążenia udarowe i wibracje przy niskich prędkościach
3.Umożliwić działanie przy słabym wykończeniu powierzchni wału
4. Dobra odporność na warunki korozyjne
| Tworzywo | Podstawa Brązowa | 500SP: CuZn25Al6Fe3Mn3 |
| SL2 | Smar stały grafitowy | |
| Gęstość | 8,2 g/cm33 | |
| Wytrzymałość na rozciąganie | >=755N/mm2 | |
| Wytrzymałość antykompaktowa | >=400~500KJ/m3 | |
| Twardość | >=200HB | |
| Maksymalne ciśnienie obciążenia | 100N/mm2/ 120N/mm2(500SP120) | |
| Ograniczenie prędkości | 0,5m/s | |
| Limit wartości PV | 1,65N/mm2.SM | |
| Współczynnik tarcia | Smarowanie olejem | 0,03 |
| Tarcie suche | 0,16 | |
| Temperatura pracy |
-50~+300°C |
■ Brąz z samosmarującymi korkami grafitowymi do obustronnego zużycia
■ Gotowy do użycia
■ Brąz lite dostępny na życzenie
Produkt jest powszechnie stosowany w maszynach do ciągłego odlewania, maszynach górniczych, maszynach transportowych, turbinach, maszynach wtryskowych, formach samochodowych itd.
Części eksploatacyjne z brązu obrabiane maszynowo
