| Nazwa marki: | VIIPLUS |
| Numer modelu: | L-Gibs - miedź bezolejowa |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T |
| Zdolność do zaopatrzenia: | łączniki grafitowe, China, producenci, dostawcy, fabryka, hurtownia, łączniki metalowe, łączniki PTF |
Punching Mold Solid Bronze Self-Lubricating Gib Slide to precyzyjnie wyprodukowany komponent zaprojektowany w celu zapewnienia płynnej i niezawodnej pracy w zastosowaniach form wykrawających. Wykonany z litego brązu, oferuje wyjątkową trwałość i odporność na zużycie, zapewniając długotrwałą wydajność nawet przy dużych obciążeniach i częstym użytkowaniu.
Funkcja samosmarowania Gib Slide jest kluczową zaletą, która zmniejsza potrzebę regularnego smarowania i konserwacji. Ta innowacyjna konstrukcja zapewnia stałe dostarczanie smaru do powierzchni styku, minimalizując tarcie i zużycie, co skutkuje płynniejszą i wydajniejszą pracą.
Solidny materiał z brązu wybrany do Gib Slide jest znany ze swoich wysokich właściwości mechanicznych, w tym wytrzymałości i sztywności. Materiał ten jest również odporny na korozję, dzięki czemu nadaje się do stosowania w różnych środowiskach przemysłowych.
Punching Mold Solid Bronze Self-Lubricating Gib Slide jest łatwy w instalacji i integracji z istniejącymi systemami form do wykrawania. Jego kompaktowa konstrukcja i precyzyjne wykonanie zapewniają bezpieczne i niezawodne dopasowanie, minimalizując wszelkie potencjalne rozbieżności lub poślizgi.
Ogólnie rzecz biorąc, Punching Mold Solid Bronze Self-Lubricating Gib Slide to solidne i niezawodne rozwiązanie do zastosowań w formach wykrawających, które wymagają płynnej i wydajnej pracy. Precyzyjne wykonanie, samosmarująca konstrukcja i wysokiej jakości materiały sprawiają, że jest to zaufany wybór do zastosowań przemysłowych.
paski ścieralne z brązu

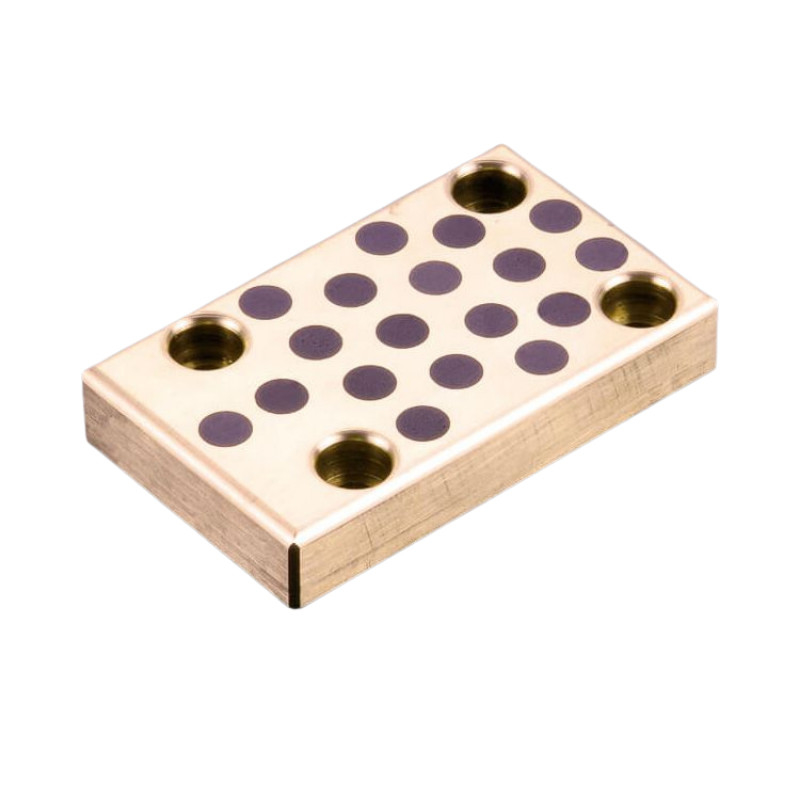

Płytka ślizgowa Gib, płytka grafitowa. Specyfikacje i wymiary niektórych części mogą nie być w pełni uwzględnione.
Produkty niestandardowe
Gibs - stop miedzi bezolejowy
Szczegółowe informacje na temat łożysk samosmarujących, bezolejowych, bezolejowych, tulei prowadzących, płyt ślizgowych, podkładek, L Gibbs, bloków V. Kontakt
Części standardowe do tłoczników i wykrojników > Elementy prowadzące > Elementy prowadzące bezolejowe
SelfLube produkujeL-gibs, kwadratowe kliny iV-gibs, które służą do prowadzenia i kontrolowania ruchu liniowego w zastosowaniach, w którychCiężkie ładunkispotykane są: matryce do tłoczenia metali, formy, maszyny specjalistyczne i ciężki sprzęt wszelkiego typu.
Wykonany z litego materiałubrąz aluminiowyz lub bez samosmarowaniagrafit, Gibsy SelfLube są dostępne w szerokiej gamie standardowych rozmiarów calowych i metrycznych. A jeśli standardowy gibs nie spełni swojej roli, SelfLube może ekonomicznie wykonać gibsy niestandardowe w niemal każdym rozmiarze.
Ponadto w sekcji Elementy przewodnika można znaleźć dodatkowe rodzaje prowadnic, głównie związanych z matrycami do tłoczenia metalu.

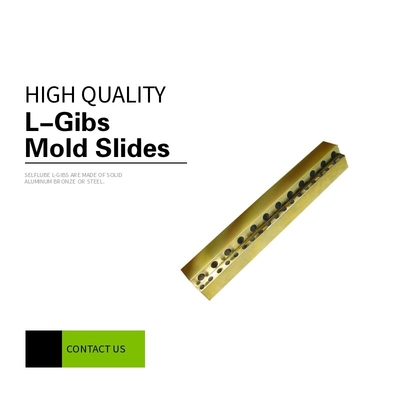

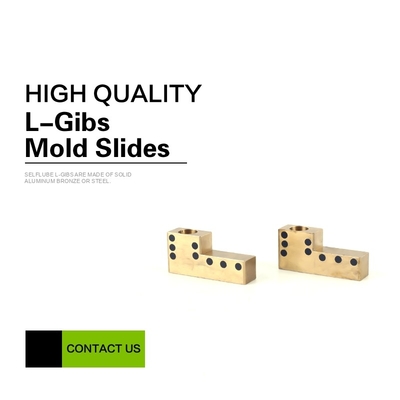

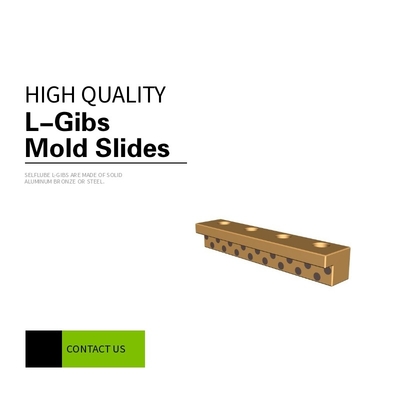

Gibsy L SelfLube wykonane są zlite aluminium, brąz lub stal.Nasz brąz aluminiowy można zamówić z samosmarującym grafitem lub bez niego lub z wstępnie wywierconymi otworami montażowymi. Nasza stal jest dostępna z otworami lub bez nich. Nie produkujemy żadnych stalowych prowadnic L z grafitem. Używane do prowadzenia i kontrolowania ruchu liniowego, te komponenty są dostępne w różnych standardowych rozmiarach. Jeśli standardowy rozmiar nie sprawdzi się w Twoim zastosowaniu, SelfLube może łatwo wykonać niestandardowy rozmiar.
Brąz bez otworów
Brązowy
Brąz z grafitem bez otworów
Brąz z grafitem
| Materiał | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Gęstość | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Twardość HB | >210 | >70 | >150 | >95 | >280 |
| Wytrzymałość na rozciąganie N/mm2 | >750 | >200 | >600 | >260 | >540 |
| Wytrzymałość na rozciąganie N/mm2 | >450 | >90 | >260 | >150 | >450 |
| Wydłużenie % | >12 | >15 | >10 | >8 | >0,3 |
| Współczynnik rozszerzalność liniowa |
1,9x10-5/°C | 1,8x10-5/°C | 1,6x10-5/°C | 1,8x10-5/°C | 1,8x10-5/°C |
| Maksymalna temperatura. | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Maksymalne obciążenie N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Maksymalna prędkość (na sucho) m/min | 15 | 10 | 20 | 10 | 15 |
| Maksymalna moc PV N/mm2*m/min (Smarowanie) |
200 | 60 | 60 | 80 | 200 |
| Deformacja kompresyjna 300N/mm2 |
<0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm | <0,005 mm |
| Prędkość ślizgu v: | 30 metrów na minutę |
| Materiał bazowy: | Mosiądz specjalny (SO#50SP2) |
| Samosmarujące: | Tak |
| Smar: | Grafit |
| Ciśnienie powierzchniowe P: | 100 N/mm² |
| Wartość p*v: | 200 N/mm² xm/min |
| Temperatura robocza: | -50°C / +200°C (maks. 300°C) |
| Współczynnik tarcia: | 0,07 |
L-Gibs formy suwakowe Wysoka twardośćimpregnowane mosiężne łożyska smarujące są ulepszone w porównaniu do ślizgów formy L-Gibs poprzez dalsze zwiększenie twardości mosiądzu o wysokiej twardości, co powodujewiększe obciążenienośność i lepsza odporność na zużycie. Produkty są szeroko stosowane w maszynach do ciągłego odlewania, sprzęcie górniczym, sprzęcie inżynieryjnym, wtryskarkach itp. Ze względu na wysoką twardość trudno je obrabiać i wykańczać, dlatego zaleca się je tylko do naprawdęzastosowania o dużym obciążeniu.
| Materiał podstawowy | CuZn25A16Fe3Mn3 | Obciążenie dynamiczne | 120N/mm² |
| Twardość podstawowa | HB210~275 | Współczynnik tarcia | <0,16 |
| Maksymalna temperatura | 300℃ | Ograniczenie prędkości | suchy 0,4m/s olej 5m/s |
SamosmarującyL-Gibszapewnićdługotrwałe noszeniepowierzchnia dlawysokoprodukcyjnyformy wykorzystujące suwaki i krzywki. L-Gibs sąłatwe w obróbce i mogą być kształtowane w dowolną konfigurację bez konieczności użycia specjalnych narzędzi.
Są dostarczane bez wstępnie wywierconych otworów, co zapewnia elastyczność w zakresie wzorów montażu. Umożliwia to pracę wokół przewodów wodnych i innych komponentów w formie.
Niski współczynnik tarciazapewnia długotrwałą powierzchnię użytkową
Brak wstępnie nawierconych otworów oznacza elastyczność w wyborze sposobu montażu
Bliska tolerancja
| Numer części | A Możliwość wyboru |
S Możliwość wyboru |
W | T | X | Tak | d1 | d2 | H | |
| Typ | B | |||||||||
| (Stop miedzi bez smarowania) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6,5 | 6,5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6,5 | 6,5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6,5 | 6,5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6,5 | 6,5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6,5 | 6,5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6,5 | 6,5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
