| Nazwa marki: | Graphite Bearing Design |
| Numer modelu: | tuleje grafitowe |
| MOQ: | Tuleja z brązu w standardowym rozmiarze Mała minimalna ilość zamówienia |
| Cena £: | Oilless Bushings High Quality Price Ratio B2B |
| Warunki płatności: | T / T Z ADVANCE |
| Zdolność do zaopatrzenia: | Kup tuleje z brązu online, łożyska z brązu |

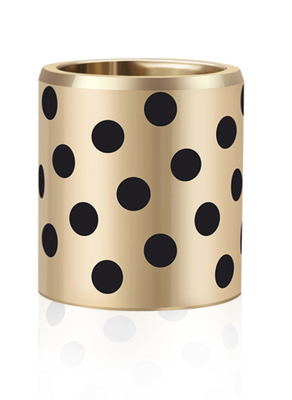

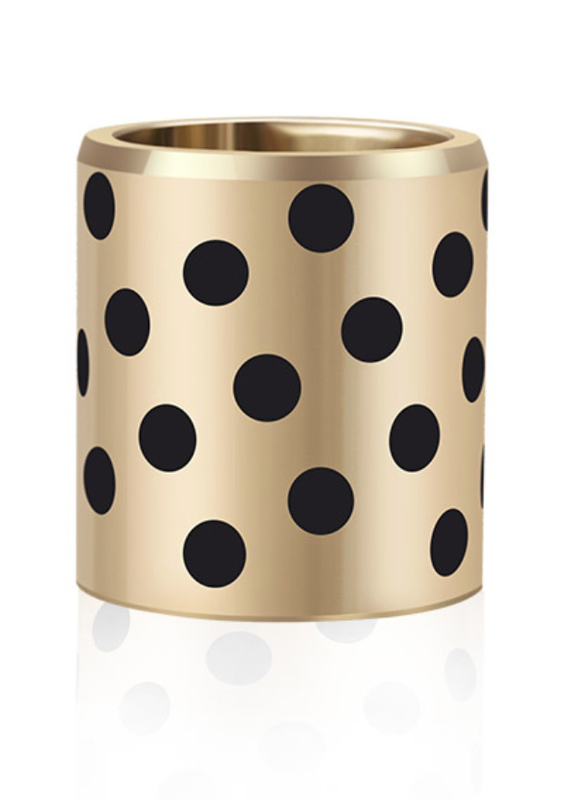

Grafitowe łożyska tulejowe, w szczególności klasy C86300, są szeroko stosowane w różnych zastosowaniach przemysłowych ze względu na swoje unikalne właściwości i konstrukcję bezolejową. Łożyska te oferują kilka zalet, takich jak doskonałe właściwości samosmarujące, odporność na wysokie temperatury i odporność na korozję, co sprawia, że nadają się do wymagających środowisk.
Klasa C86300 grafitowych łożysk tulejowych składa się ze stopu na bazie miedzi z wysokim procentem cząstek grafitu osadzonych w matrycy. To połączenie zapewnia łożyskom doskonałą odporność na zużycie i możliwość pracy bez potrzeby smarowania zewnętrznego.
Konstrukcja bezolejowa tych łożysk znacznie zmniejsza ryzyko zanieczyszczenia i potrzebę konserwacji, co czyni je idealnymi do zastosowań, w których smarowanie może być trudne lub niepożądane. Dodatkowo, właściwości samosmarujące cząstek grafitu pozwalają łożyskom na płynną i wydajną pracę przez długi czas.
Grafitowe łożyska tulejowe są dostępne w różnych rozmiarach i konfiguracjach, aby spełnić specyficzne potrzeby różnych zastosowań. Dostawcy hurtowi oferują te łożyska w konkurencyjnych cenach, co pozwala klientom na zakup hurtowy i oszczędność kosztów.
Podsumowując, grafitowe łożyska tulejowe wykonane z materiału klasy C86300 są niezawodnym i opłacalnym rozwiązaniem dla zastosowań wymagających bezolejowych, samosmarujących łożysk. Ich unikalne właściwości i trwałość sprawiają, że są popularnym wyborem wśród użytkowników przemysłowych.
F1126 - Tuleja prowadząca do zestawu wyrzutnika - DME - Mat. 2.0598 - 200HB - Grafit
C86300.pdf Łożysko brązowe
Odpowiednik materiału tulei grafitowo-brązowej Skład ASTM C86300. Oferujemy sprzedaż hurtową i zamówienia hurtowe tulei grafitowo-brązowych dla firm i zastosowań komercyjnych z Chin. Zamówienia hurtowe są dostępne w naszych standardowych Tolerancjach. a także w różnych innych materiałach z brązu bezolejowego, mosiądzu odlewanego z brązu. Duże zamówienia obejmują małe i duże rozmiary i/lub niestandardowe rozmiary kołnierzy, które są wykonywane na zamówienie z Chin. Skontaktuj się z nami przez e-mail już dziś i upewnij się, że określisz zamierzoną ilość zamówienia
abyśmy mogli skontaktować się z Tobą z większą ilością informacji.
Materiały stopowe
Tuleje z brązu manganowego z wkładkami grafitowymi
¾” ID x 1-1/8” OD x ¾” długości
1” ID x 1-3/8” OD x ¾” długości
1-1/4” ID x 1-5/8” OD x ¾” długości
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Klasa Chińskie marki GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Stal+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Międzynarodowe ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | Gęstość | Stal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Niemcy DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Stal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japońskie JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Stany Zjednoczone ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| Brytyjski Standard | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Skład chemiczny stopu materiału
| Pierwiastki chemiczne | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( % ) | Reszta | Reszta | Reszta | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Reszta | Reszta |
| Mn ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
Parametry techniczne
| Wydajność | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Max. obciążenie P ( N/mm² ) | 50 | 60 | 70 | 60 | 250 | ||
| Max. prędkość V ( m/s ) | Sucho0.4 olej5 | 2 | 2 | Smarowane | 0.5 | ||
| Max.PV ( N/mm²·m/s ) | 3.8 | Smarowane | 0.6 | 0.8 | Maks. PV (N/mm2*m/s) | ||
| Gęstość ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 8.9 | ||
| Wytrzymałość na rozciąganie ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Wydłużenie ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Twardość ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Max. temp ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| Współczynnik tarcia ( μ ) | Smarowanie olejem: 0.03 | Tarcie (suche): 0.16 | |||||
Grafitowe tuleje brązowe są samosmarujące i bezobsługowe. Tuleje te są obrabiane ze stale odlewanego brązu i wypełnione wkładkami z litego smaru. Tuleja i jej dopasowanie
powierzchnia powinny być zawsze oddzielone warstwą smaru. W przypadku grafitowych tulei brązowych nie jest wymagana żadna forma dodatkowego smarowania.
Warstwa powierzchniowa jest ulepszona grafitem, aby osiągnąć najniższy współczynnik
Sprzedaż hurtowa i zamówienia hurtowe tulei grafitowych
SE 112 Grafitowa tuleja 50 62 50mm C86300
Temperatura pracy grafitowych tulei łożyskowych -40℃ do 300 ℃, mos2, Tolerancje zgodnie ze standardem TS12115
| Wymagania chemiczne | ||||||||||||
| Miedź Stop UNS nr |
Skład, % maks., chyba że wskazano inaczej | |||||||||||
| Nikiel | ||||||||||||
| Miedź | Cyna | Ołów | Cynk | Żelazo | W tym | Aluminium | Mangan | Antymon | Siarka | Fosfor | Krzem | |
| Kobalt | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 2.5 | 2.5 | 2.5 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 2.5 | 2.5 | 2.5 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A Przy określaniu minimum miedzi, miedź można obliczyć jako miedź plus nikiel. | ||||||||||||
| B W przypadku odlewów ciągłych fosfor powinien wynosić maks. 1,5 %. | ||||||||||||
| C Żelazo powinno wynosić maks. 0,35 %, gdy jest używane do podkładów stalowych. | ||||||||||||
Tuleje wykonane na poczekaniu
Naprawa tulei cylindrów hydraulicznych
Produkcja łożysk ślizgowych do cylindrów hydraulicznych
Usługa frezowania / toczenia
Spawanie / lekka obróbka
Inżynieria na miejscu
Jesteśmy wyjątkowo usytuowani w branży napraw tulei cylindrów hydraulicznych.
Chiny Usługi wymiany tulei cylindrów hydraulicznych
|
Cu%1 |
Pb% |
Sn% |
Zn% |
Fe% |
Ni%1,2 |
Al% |
Mn% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Skład chemiczny zgodnie z tulejami z brązu ASTM C86300 |
|||||||||||
|
60.00- |
|
|
22.00- |
2.00- |
|
5.00- |
2.50- |
||||
Odporność na zużycie metalowy tył z litymi smarami może w sposób ciągły dostarczać źródło smarowania podczas pracy łożyska, aby uzyskać cechę samosmarowania. Dzięki połączeniu dużego obciążenia i odporności na uderzenia metalu i niskiego tarcia współczynnika niemetalu, materiał ten jest dobry dla różnych warunków pracy.Rysunek wymiarowy metalowych łożysk samosmarujących:

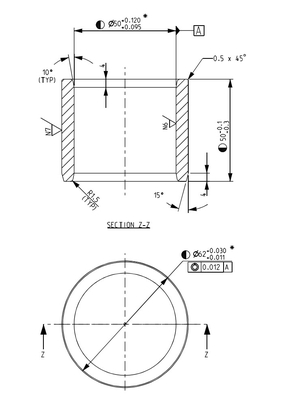

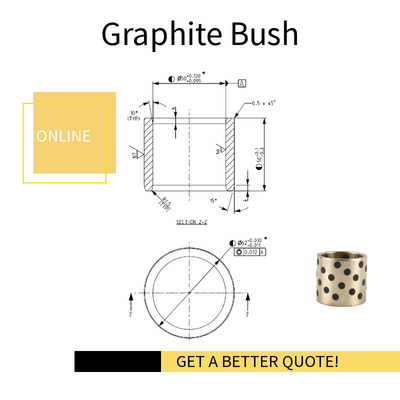

ID50MM*OD62MM*DŁUGOŚĆ50MM
Główny typ metalu
| 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | Materiał | |
| CuZn25AI5Mn4Fe3 | Rozmiar tulei brązowej | CuAl10Ni5Fe5 | CuSn12 | Gęstość | ||||
| 7.8 | 8.9 | Twardość HB | 8.9 | Twardość HB | ||||
| ≥210 | ≥230 | ≥500 | ≥230 | ≥70 | ≥150 | Wydłużenie % | Wytrzymałość na rozciąganie MPa | |
| ≥750 | ≥800 | ≥755 | ≥250 | ≥250 | ≥500 | ≥270 | Granica plastyczności MPa | |
| ≥450 | ≥400 | ≥400 | ≥90 | ≥90 | ≥260 | ≥150 | Wydłużenie % | |
| ≥12 | ≥13 | ≥12 | ≥13 | ≥13 | ≥10 | ≥5 | Współczynnik rozszerzalności cieplnej | |
| 1.9x10*%/°C | 1.8x10*9/°C | 1.6x10^*/°C | 1.8x10*/°C | Maks. temperatura pracy | ||||
| -40~+300°C | -40~+400°C | Maks. obciążenie MPa | ||||||
| 50 | Maks. prędkość m/s | 100 | 100 | 50 | Maks. prędkość m/s | |||
| Sucho | 1.65 | Smarowane | 0.5 | Smarowane | 0.5 | Smarowane | ||
| 3.25 | Smarowane | 2.5 | Smarowane | 2.5 | Maks. PV (N/mm2*m/s) | |||
| Sucho | 1.65 | Powyższe dane są zalecane przez viiplus. Dane projektowe powinny być oceniane zgodnie ze szczególnymi warunkami zastosowania. | Smarowane | |||||
| 3.25 | 1.65 | Powyższe dane są zalecane przez viiplus. Dane projektowe powinny być oceniane zgodnie ze szczególnymi warunkami zastosowania. | ||||||
CuZn25AI5Mn4Fe3
Rozmiar tulei brązowejliniowa grafitowa tuleja miedziana zestaw tuleja olejowa samosmarująca JDB ID 40mm OD 45mm 48mm 50mm
Cechy
Dobrze sprawdza się w różnych obciążeniach, typach i prędkościach pracy
Odporny na korozyjne i nieprzyjazne środowiska
Doskonała wydajność w średnich i wysokich temperaturach do 600° F
Kompatybilny z większością lepkich smarów i zastosowań olejów i smarów
Smary stałe
| Funkcja | Typowe zastosowania | SL1 |
|
Grafit + dodatki Dobra odporność chemiczna |
i niskie tarcie
współczynniki. Temperatura pracy do +400oC Nadaje się do ogólnych zastosowań przemysłowych narażonych na |
atmosferę. SL4 |
|
+MoS2+Dodatki Niskie współczynniki tarcia |
i dobre smarowanie wodą
cecha. Temperatura pracy do +300oC Nadaje się do warunków smarowania wodą. Zastosowania |
omówią statki, turbiny hydrauliczne i turbiny parowe. Zastosowanie |
zastosowania, grafitowe tuleje brązowe wykazują doskonałą odporność na zużycie i eksploatację. Takie zastosowania obejmują:
Huty stali, wyciągi z pieców, sprzęt do suszenia, rożna, wymienniki ciepła, prasy, linie montażowe, obrabiarki, przenośniki łańcuchowe, konstrukcje przybrzeżne, żurawie pokładowe,
Wciągarki, pokrywy włazów, ramiona steru, sprzęt do podnoszenia, młyny do opon i papieru, łożyska przegubowe do maszyn do formowania wtryskowego, mieszalniki, szlifierki, rozdrabniacze, maszyny budowlane, górnictwo
urządzenia, łożyska przegubowe ramion, łopaty do kopania i inne.
TYP
| OPIS | TULEJA GRAFITOWA |
| 35*25*35 | 40*30*30 |
| 40*30*35 | |
| 40*30*40 | |
| 45*35*50 | |
| 45*35*30 | |
| 45*35*35 | |
| 33*25*20 | |
| 45*35*50 | |
| 50*40*50 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 55*50*45 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40x30x44.8 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 90*70*70 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| Grafitowa tuleja | |
| 35*25*30 | 45*35*35 |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 | |
