| Nazwa marki: | VIIPLUS |
| Numer modelu: | Łożyska mosiężne z brązu grafitowego |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T |
| Zdolność do zaopatrzenia: | łożyska grafitowe wtykowe, Chiny, producenci, dostawcy, fabryki, hurtownia, metalowe łożysko poprzec |

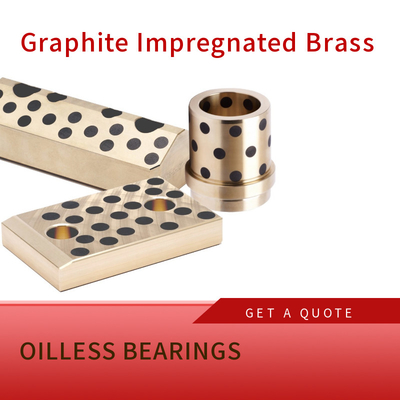

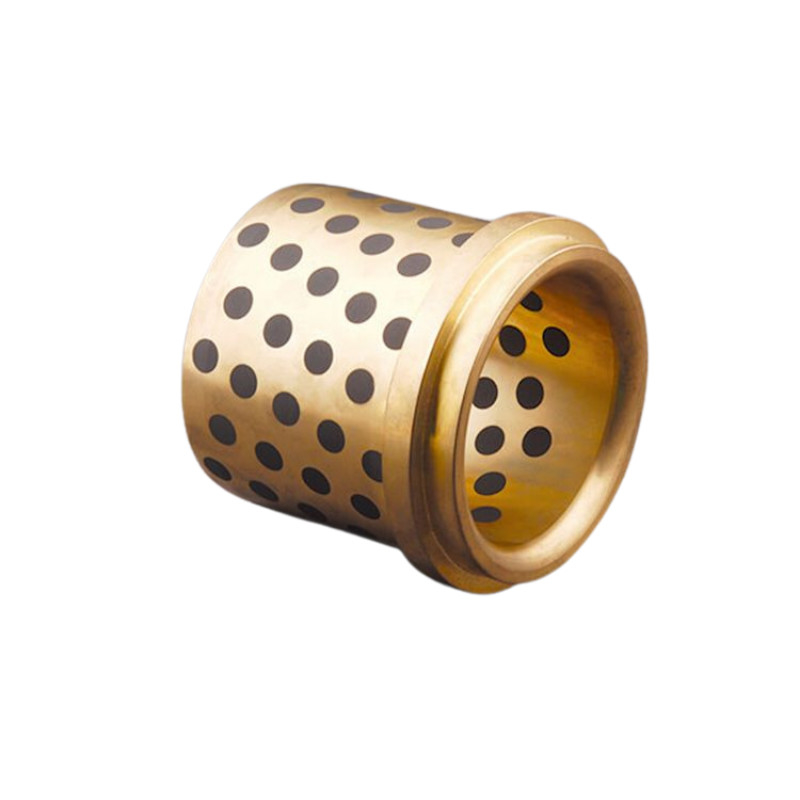

Grafit Impregnated Brass Oil-Free Bushing (MPBZ10-15) to rodzaj samobrzynnego łożyska, który wykorzystuje jako materiał bazowy stop miedziany.naturalny minerał znany ze swojej doskonałej smarowości i odporności na zużycieCząsteczki grafitu są osadzone w matrycy mosiężnej, zapewniając ciągłe źródło smaru, które nie wymaga zewnętrznego oleju ani tłuszczu.
Prosta konstrukcja buchów MPBZ10-15 pozwala na łatwą instalację w różnych obudowach i ramkach.Impregnacja grafitowa zapewnia płynne, o niskim tarciu.
Ten rodzaj bezolejowego zębatka jest często stosowany w zastosowaniach, w których tradycyjne łożyska smarowane olejem nie są wykonalne lub pożądane, takie jak środowiska o wysokich temperaturach, chemikaliach,lub zanieczyszczeń, które mogą niszczyć lub zanieczyszczać smaryImpregnacja grafitowa pomaga również zmniejszyć zużycie i wydłużyć żywotność buchów.
Ogólnie rzecz biorąc, bezolejne obudowy z miedzi impregnowanych grafitem (MPBZ10-15) oferują niezawodne, bezobsługowe rozwiązanie dla zastosowań wymagających gładkich,działanie o niskim tarciu bez konieczności stosowania zewnętrznych smarów.
(MPBZ10-15)Najbardziej standardowy typ w serii miedzianego stopów.
Wielkie zapasy brązowych podłożeń, łożysk brązowych i samoczyste płytki zużycia.
| Numer części | L | MPBZ | MPBZU | |||||||||||||||||||||
| Rodzaj | dF7 | Dm6 *1) |
Gęstość (N) | *Skrut zatyczkowy obrotowy (referencja) | Dm6 *1) |
Gęstość (N) | ||||||||||||||||||
|
MPBZ dostępne tylko dla MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
Oille Bushes & Plates mogą być opracowywane z dowolnymi specyfikacjami zgodnie z wymaganiami klienta.
Wszystkie tłoki bez oleju z wtyczką grafitową są samosmarowujące i bezobsługowe.Powierzchnia zębatka i jego powierzchnia sprzężenia powinny być zawsze oddzielone warstwą tłuszczu.
Wysokiej wytrzymałości stop miedzi zapewnia mechaniczną zdolność do nośności obudowy bezolejowej z zaciskami grafitowymi,i smar może zapewnić ciągłe źródło smaru dla powierzchni łożyska w celu utworzenia lepszej pary tarcia; nadaje się do średniego i dużego obciążenia, częstego uruchamiania i trudności w tworzeniu folii olejowej.
Typowe zastosowania obejmują: łożyska przełącznikowe do maszyn z tworzyw sztucznych, zielone krzewy przewodnicze kolumny, maszyny portowe, bramy hydrauliczne, sprzęt górniczy itp.
1Całkowite samoosmażanie: nie wymaga oleju ani tłuszczu
Właściwości samosmarowania pozwalają na stosowanie łożysk, w których smarowanie jest trudne, kosztowne w produkcji i w których nie można użyć tłuszczu/oleju.Doskonałe smarowanie osiąga się nawet przy dużych obciążeniach przy niskich prędkościach.
2Doskonała odporność na zużycie:
Doskonalna odporność na zużycie jest osiągana w trudnych warunkach pracy, takich jak ciężkie obciążenia, niska prędkość, ruch wzajemny, oscylujący i przerywany, w których tworzenie folii jest trudne.
3Niski współczynnik tarcia: 0,04 do 0,2 typowe:
Samosmarowanie specjalnie wbudowanymi smarownikami stałymi zmniejsza tarcie.
4Szeroki zakres temperatury operacyjnej: -415 ° ° do 1,100 ° ° F
Wyższa wydajność jest wykazywana w warunkach wysokich i niskich temperatur.
5Odporność na korozję i działanie chemiczne:
Wydajność nie ulega wpływowi wody i substancji chemicznych.
6Zaprojektowane tak, by przekroczyć Twoje wymagania:
Produkty o wysokiej precyzji z bliskimi tolerancjami.
7Koszt konkurencyjny:
Zmniejszenie kosztów utrzymania, wymiany i przestojów produktu końcowego ze względu na jego wyjątkową żywotność w porównaniu z podobnymi produktami samosmarowymi.
Samobieżne lubrykacyjne, bezolejne, z wtyczką grafitowąpoprzez impregnację grafitu w określonym wzorze w powierzchni roboczej łożyska,produkt może pracować w warunkach suchych poprzez mechanizm smarowania stałym.Samobieżne lubrykacyjne, bezolejne, z wtyczką grafitowąmożna stosować w środowiskach o wysokiej temperaturze, takich jak urządzenia do walcowania na gorąco, maszyny do produkcji papieru itp.
| Materiał podstawowy | CuZn25A16Fe3Mn3 | Obciążenie dynamiczne | 120N/mm2 |
| Twardota bazy | HB210~275 | Współczynnik tarcia | < 0.16 |
| Maksymalna temperatura | 300°C | Ograniczenie prędkości | suchy 0,4 m/s olej 5 m/s |

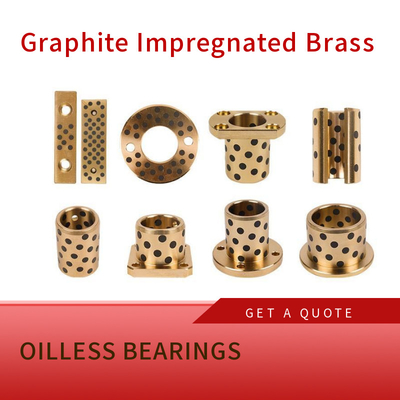

Części wykonane na zamówienie 1 sztukę, 2 sztukę, pół łożyska, jednostki o paskach, płyty zużycia, paski, podszewki, zmywarki, specjalny rozmiar
Części na zamówienie 1 sztukę, 2 sztukę, pół łożyska, jednostki z płaszczyznami, paski, podszewki, zmywarki, specjalne rozmiary i kształty - buchy linii imperialnej (wymiary w cali)
Wykonane na zamówienie części samoczmożne
Uznając, że są to zasadniczo konwencjonalne elementy, do których dodaje się smarownik w postaci grafitu, twórca formy uświadamia sobie ich znaczące zalety.
Łożyska z brązu grafitowegoWykonane są z ciągłych, odlewanych prętów z brązu.Włókien graficznychsą doskonałe do zastosowań, w których utrzymanie jest trudne i gdzie zwykłe tłuszcze i smary na bazie oleju mogą się palić z powoduwysokie temperatury.Materiał bazowy z odlewanego brązu zapewnia tym łożyskom z brązu grafitowego większą wytrzymałość niż inne samobrzynące się łożyski z brązu.
Łożyska z brązu grafitowego to podłoże ze stali węglowej, proszku brązowego, , włókna i inne materiały poprzez specjalny proces do wytwarzania samoczmywających się produktów łożysk z brązu grafitowego, o właściwościach ochrony środowiska.
Włókna i płyty z brązu są wykonane wyłącznie z miedzi cynowej,CuSn10PWszystkie powierzchnie masywnych brązowych buchów są obrobione.
Wyroby z żelaza stałego są wytwarzane w taki sam sposób, jak materiał z brązu, ale kosztują znacznie mniej, jeśli nie wymaga się wysokich wymogów wydajności.
1.bez urządzenia podawania oleju, otworu olejowego, rowu olejowego
Koszty systemu dostaw paliwa, koszty przetwarzania, montażu itp.znacznie obniżyć koszty produkcji.
2.Zmniejszenie kosztów operacyjnych
Znacznie zmniejszyć zużycie oleju smarowego i koszty utrzymania sprzętu, ale także zwolnić z ryzyka spowodowanego niedoborem oleju.
3. skrócenie czasu projektowania
Nie ma oleju może zrobić projekt, struktura jest znacznie uproszczona, zmniejszyć koszty, zaoszczędzić czas projektowania.Zwiększenie właściwości mechanicznych i wydłużenie osiągnięcia niezwykłych wyników, zwiększenie czasu użytkowania i poprawa niezawodności.
4.odzyskiwanie i ochrona środowiska
Nie ma potrzeby marnowania oleju do recyklingu, sprzyja ochronie środowiska.
Główną funkcją składowego formy samosmarowującej się jest kierowanie i kontrolowanie ruchu.
Ta forma jest zazwyczaj wykonana z brązu aluminiowego, doskonałego materiału nośnego, z zintegrowanymi wtyczkami grafitowymi.Kiedy dwie części poruszają się w stosunku do siebieZ każdym cyklem, trochę więcej grafitu pęka, więc proces jest stale uzupełniany.Grafit nie odparowuje i jest stosunkowo obojętny, więc smarowanie jest niemal stałe.
1.W możliwym przypadku projekt wykorzystuje w miarę możliwości standardową specyfikację;
2.Zwróćcie uwagę, że w zgromadzeniu nie ma żadnego ciała zagranicznego;
3.Po użyciu przesuwanej powierzchni, utworzonej przez płytkę oleju smarowego na powierzchni z czarnym lub szaro-czarnym zjawiskiem, proszę nie szorować, jak zwykle.
4.Przed montażem, jeśli olej smarowy nałożony na części szlifujące, może skrócić czas pracy, sprzyjając obsłudze maszyny, pracy;
5.Kiedy zespół należy powoli wcisnąć, ściśle zabronione jest uderzanie, aby uniknąć uszkodzenia łożyska i jego deformacji;
6.W celu wzmocnienia konstrukcji, należy wybrać różne części z odpowiednim materiałem, aby poprawić wydajność mechaniczną, wydłużyć żywotność łożyska;
7.W przypadku dużego obciążenia, ruchu wstecznego, proponowane zastosowanie mocowania śruby;
8.W wodzie słodkiej, morskiej i morskiej, przy zastosowaniu stali nierdzewnej lub pokrycia powierzchni.
1.Elastyczna, prosta, wygodna konstrukcja o szerokim zakresie zastosowań
2Funkcjonalne w przypadku braku oleju
3Efektywność kosztowa
4Doskonała wydajność w warunkach dużego obciążenia i niskiej prędkości
5W warunkach, w których trudno jest wytworzyć filmy wysokiej jakości, takie jak ruchy wzajemne, ruchy obrotowe i częste włączanie i wyłączanie,Grafit Brązowe łożyska podkreślają swoją doskonałą odporność na ścieranie.
6.Doskonała odporność chemiczna i odporność na korozję
| Zakres obsługi | ||
|---|---|---|
| Warunki smarowania | Suche | Okresowe smarowanie |
| Zakres temperatury pracy (°C) |
-40 ¢ + 300 | -40+150 |
| dopuszczalne maksymalne ciśnienie stykowe: P (N/mm2) |
29 | 29 |
| maksymalna dopuszczalna prędkość: V (m/s) |
0.50 | 1.00 |
| Maksymalna dopuszczalna wartość PV (N/mm2・m/s) |
1.65 | 3.25 |
1Maszyny budowlane
2Sprzęt transportowy
3Maszyny do produkcji celulozy i papieru
4Sprzęt morski
Wszystkie rodzaje elementów przesuwnych mogą być dostarczane lub produkowane na żądanie.
Na przykład:Custom thrust washers, Custom sleeve bearings, Custom flange bushing, Cutom shoulder bushing, Custom sleeve bearing, Custom V-Channel,Half bearings, Flanged units, Wear plates, Strips,Łódki oświetlane, samobrzynne części...
1/Produkt, opakowanie...
2. Zamówienie próbki
3Odpowiemy na zapytanie w ciągu 24 godzin.
4Po wysłaniu, będziemy śledzić produkty łożysk gleitlagerbuchsen grafit brązowych dla Ciebie raz na dwa dni, dopóki nie otrzymasz produktów łożysk gleitlagerbuchsen grafit brązowych.Kiedy dostaniesz towar, przetestuj je i daj mi opinię. Jeśli masz jakiekolwiek pytania dotyczące problemu, skontaktuj się z nami, zaproponujemy rozwiązanie dla Ciebie.
Jesteśmy profesjonalistami.
Wykonawca i dostawca łożysk samozmierzających
Wszystkie tłoki bez oleju z wtyczką grafitową są samosmarowujące i bezobsługowe.Powierzchnia zębatka i jego powierzchnia sprzężenia powinny być zawsze oddzielone warstwą tłuszczu.
