| Nazwa marki: | viiplus |
| Numer modelu: | łożyska zestalające |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T, Western Union |
| Zdolność do zaopatrzenia: | łożyska grafitowe wtykowe, Chiny, producenci, dostawcy, fabryki, hurtownia, metalowe łożysko poprzec |

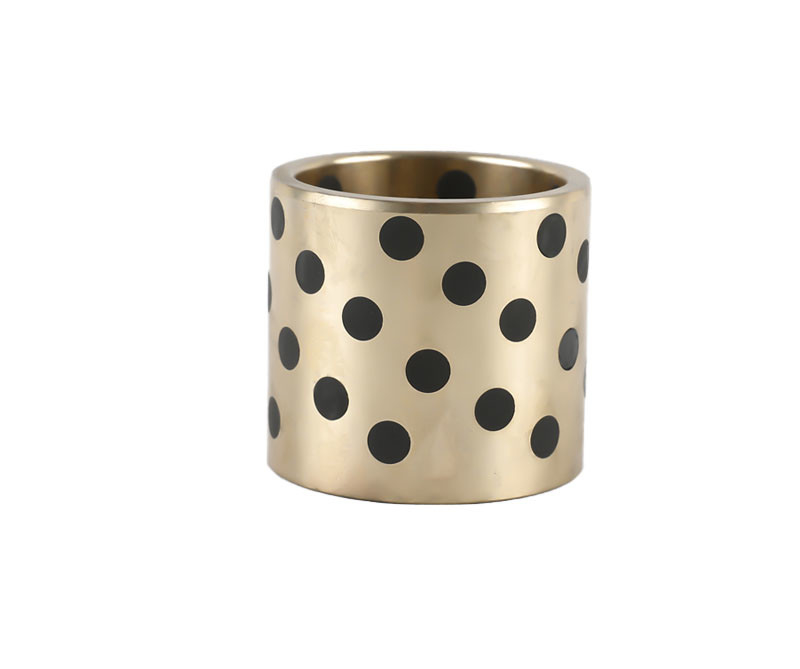

Przedstawiamy naszą tuleję MPBZ10-12 z wbudowanym smarem stałym, wykonaną z wysokiej jakości stopu mosiądzu. Ta tuleja wyróżnia się unikalnym połączeniem trwałości i właściwości samosmarujących.
Smar stały wbudowany w tuleję zapewnia płynną i niezawodną pracę bez konieczności regularnego smarowania. Ta funkcja znacznie zmniejsza wymagania konserwacyjne i wydłuża żywotność tulei, co czyni ją opłacalnym rozwiązaniem dla szerokiego zakresu zastosowań przemysłowych.
Materiał ze stopu mosiądzu użyty do budowy tej tulei zapewnia doskonałą odporność na korozję i trwałość na zużycie. To, w połączeniu z precyzyjnie zaprojektowaną konstrukcją tulei, zapewnia idealne dopasowanie i optymalną wydajność nawet w najbardziej wymagających warunkach.
Niezależnie od tego, czy szukasz tulei zamiennej do zużytych części, czy potrzebujesz niezawodnego rozwiązania dla nowego sprzętu, nasza tuleja MPBZ10-12 z wbudowanym smarem stałym jest idealnym wyborem. Skontaktuj się z nami już dziś, aby dowiedzieć się więcej lub złożyć zamówienie. Nasz zespół ekspertów jest zawsze gotowy, aby pomóc Ci w zakresie potrzeb związanych z tulejami.
| Typ | Prosta | Materiał tulei | Mosiądz impregnowany grafitem |
|---|---|---|---|
| I.D. d(mm) | 10 | O.D. D(mm) | 14 |
| Długość całkowita L(mm) | 12 | Maksymalny dopuszczalny zakres wartości PV (N/mm2•m/s) | 1.1～2.0 |
| Maksymalna dopuszczalna wartość PV (N/mm2•m/s) | 1.65 | Maksymalne dopuszczalne obciążenie (N/mm2) | 29 |
| Maksymalna dopuszczalna prędkość (m/s) | 0.5 | Pasowania otworu montażowego | H7 |
| Zakres temperatur pracy (℃) | -40～150 | Zakres temperatur pracy (bez smarowania) Min | -40 |
Stop mosiądzu o wysokiej wytrzymałości z wbudowanym smarem stałym
Mosiądz o wysokiej wytrzymałości
| Numer części | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
■Tabela 1
| D | O.D. m6 (*1) | Średnica obudowy H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| Numer części | L | MPBZ | MPBZU | |||||||||||||||||||||
| Typ | dF7 | Dm6 (*1) |
Grubość (N) | *Śruba blokująca obrót (odniesienie) | Dm6 (*1) |
Grubość (N) | ||||||||||||||||||
| MPBZ MPBZU *Wymiary L w ( ) są dostępne tylko dla MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
| Typ | Prosta | Materiał tulei | Mosiądz impregnowany grafitem | Maksymalny dopuszczalny zakres wartości PV (N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| Maksymalna dopuszczalna wartość PV (N/mm2•m/s) | 1.65 | Maksymalne dopuszczalne obciążenie (N/mm2) | 29 | Maksymalna dopuszczalna prędkość (m/s) | 0.5 |
| Pasowania otworu montażowego | H7 |
Sprawdź typ/wymiary/specyfikacje części MPBZ10-12 w serii Tuleja bezolejowa - stop mosiądzu, prosta, I.D. F7 (chińska tuleja bezolejowa).
Różne stopy składające się z więcej niż dwóch pierwiastków nazywane są mosiądzami specjalnymi. Takie jak aluminium, ołów, cyna, mangan, nikiel, żelazo, skład krzemowy stopu miedzi, mosiądz o wysokiej sile jest jednym z nich. Mosiądz o wysokiej wytrzymałości ma silną odporność na zużycie, mosiądz o wysokiej wytrzymałości, twardość, silną odporność na korozję chemiczną. Istnieją również właściwości mechaniczne obróbki, które są bardzo doskonałe. Mosiądz o wysokiej wytrzymałości jest często używany do produkcji blach, prętów, prętów, rur, części odlewanych itp. Skład chemiczny
Wzór chemiczny mosiądzu o wysokiej wytrzymałości to ZCuZn25Ai6Fe3Mn3, który zawiera około 65% miedzi i 25% cynku. Aluminium poprawia wytrzymałość, twardość i odporność na korozję mosiądzu. Istnieją trzy rodzaje mosiądzu w temperaturze pokojowej: mosiądz o zawartości cynku poniżej 35%, a mikrostruktura w temperaturze pokojowej składa się z jednofazowego roztworu stałego A, znanego jako mosiądz A.
zastosowanie mosiądzu jest bardzo szerokie, odlew wykonany z łożyska i tulei, krajowy obecnie głównie wykonany z mosiądzu o wysokiej wytrzymałości do matrycy łożysk bezsmarowych ze smarowaniem stałym (zwanego dalej łożyskiem ze smarowaniem stałym), polega na użyciu mosiądzu Gao Ligao wytrzymałość jako matryca i osadzone promieniowo uporządkowane cylindryczne polimerowe wypełniacze dla materiałów ciernych (jak dla grafitu, 2 - molibdenu, etylenu, oleju i innych smarów), jego wyższość polega na tym, że wykonany ze stopu miedzi i niemetalicznego materiału ciernego ma odpowiednie uzupełniające się zalety, nie tylko ma wysoką nośność i przełom - linia na smarowaniu smarem łożyska olejowego, osiągnąć smarowanie bezolejowe, Wbudowane smarowanie stałe jest łatwe do utworzenia filmu smarującego, co odgrywa dużą rolę w poprawie tarcia i zużycia, jest stabilne, niezawodne i opłacalne. W porównaniu z kompozytowym łożyskiem bezolejowym ma zalety dobrej obrabialności, wysokiej precyzji, dużej nośności i dobrej odporności na zużycie. Samonastawna prowadnica ślizgowa może być stosowana w wielu dziedzinach, takich jak połączenia maszyn inżynieryjnych, takich jak koparka, skrobak górniczy, wiertło obrotowe, betoniarka, wiertarka skalna, wciągnik, dźwigi portowe itp. oraz maszyny metalurgiczne, maszyny odlewnicze, maszyny do gospodarki wodnej, maszyny transportowe, walcownia, maszyna do rozdmuchiwania butelek, maszyna do rozdmuchiwania folii, wtryskarka, różnicowy zacisk krzyżowy, mechanizm opon, belka równoważąca przyczepy, wyłącznik próżniowy itp.
Obszary zastosowań:
1. Specjalne łożyska do maszyn budowlanych
2. Specjalne łożyska do maszyn do formowania wtryskowego
3. Specjalne łożyska do form
4. Samochód: sprężarka klimatyzacji, pompa paliwa, skrzynia biegów, amortyzator, silnik rozruchowy itp.
5. Elementy hydrauliczne: pompa zębata, pompa tłokowa, pompa łopatkowa, sprężarka, siłownik olejowy itp.
6. Logistyka i maszyny portowe: maszyny logistyczne zewnętrzne, takie jak wózek transportowy, układarka, wózek podnośnikowy i maszyny portowe
7. Tłoczenie, kucie i prasy
8. Maszyny rolnicze: kombajn, siewnik, prasa do bel, szlifierka, ciągnik i inny cylinder, układ zawieszenia, części przegubowe i inne części, których nie można zatankować lub trudno utworzyć film olejowy
9. Sprzęt biurowy: faks, kserokopiarka, niszczarka, skaner, drukarka i inne części przegubowe i ruchome posuwisto-zwrotne
10. Maszyny spożywcze
11. Obiekty energetyczne: przyjazna dla środowiska nowa energia, taka jak wytwarzanie energii wiatrowej, wytwarzanie energii słonecznej, wytwarzanie energii wodnej i inne wygodne użytkowanie
12. Sprzęt do fitnessu i rozrywki
| Model/odpowiadająca marka | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| JDB-2 | JDB-22 | JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | stal+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | stal+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | stal+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| skład chemiczny | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| gęstość(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| twardość(HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Wytrzymałość na rozciąganie(N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| wydłużenie(%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Współczynnik rozszerzalności liniowej | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Użycie temperatury(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Maksymalne obciążenie dynamiczne(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Maksymalna prędkość liniowa(m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Maksymalna wartość PV smarowania (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Wielkość trwałego odkształcenia ściskającego (300N/mm²) |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
