| Nazwa marki: | VIIPLUS |
| Numer modelu: | Podkładka samosmarująca |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T, warunki płatności i dostawy: 30% zaliczki; 70% przed wysyłką / FOB CIF |
| Zdolność do zaopatrzenia: | łożyska grafitowe wtykowe, Chiny, producenci, dostawcy, fabryki, hurtownia, metalowe łożysko poprzec |

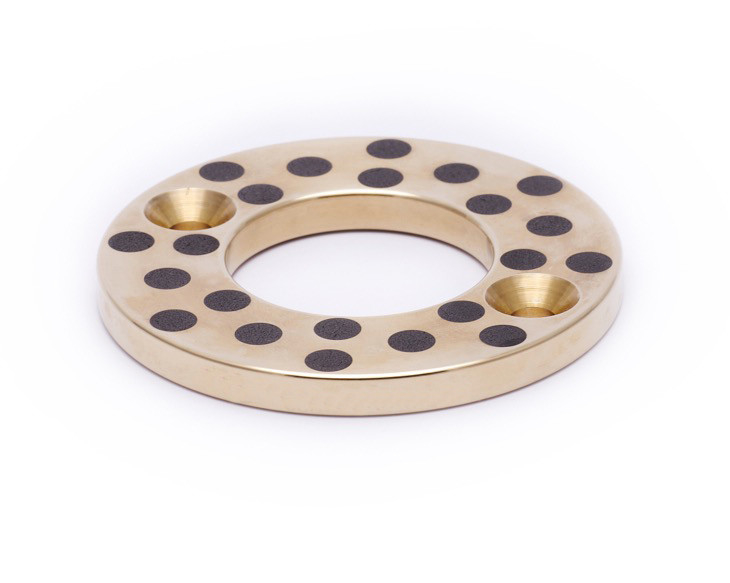

JDB-JTW grafit brązowy zmywarka jest samosmażone i bezolejne elementy łożyska przeznaczone do stosowania w różnych zastosowaniach przemysłowych.Jego konstrukcja z brązu grafitów zapewnia doskonałą odporność na zużycie, odporność na korozję i nośność.
Właściwości samosmarowania zmywarki napędowej eliminują konieczność regularnego smarowania, znacząco zmniejszając wymagania konserwacyjne i koszty eksploatacji.Ta funkcja zapewnia również płynną i niezawodną pracę, nawet w warunkach dużych prędkości lub dużego obciążenia.
JDB-JTW grafit brązowy myjnik napędowy nadaje się do stosowania w pompach, silnikach, sprężarkach i innych obracających się urządzeniach.poprawa wydajności i niezawodności systemu.
Dzięki swojej samoczmożnej konstrukcji bez oleju, JDB-JTW grafit brązowy zmywarka napędowa oferuje wygodne i wydajne rozwiązanie łożyska, które wymaga minimalnej konserwacji i konserwacji.Jest idealnym wyborem dla zastosowań przemysłowych, w których niezawodność i trwałość są kluczowe.
| Materiał do łożyska siłowego z odlewanego brązu | ||||||
| GB | ISO | DIN | BS | NF | JIS | ASTM |
| ZCuSn3Zn8Pb6Ni1 | G-CuSn2ZnPb | LG1 | CuSn3Zn9Pb7 | BC1 | C83800 | |
| ZCuSn3Zn11Pb4 | G-CuSn2ZnPb | LG1 | CuSn3Zn9Pb7 | BC1 | C83810 | |
| ZCuSn5Zn5Pb5 | CuSn5Zn5Pb5 | G-CuSn5ZnPb | LG2 | CuSn5Zn5Pb5 | BC6 | C83600 |
| ZCuSn10P1 | CuSn11P | PB1 | CuSn12P | PBC2 | C90710 | |
| ZCuSn10Pb5 | CuSn8Pb2 | G-CuSn7ZnPb | LB2 | CZN8 | LBCLn2 | C92710 |
| ZCuSn10Zn2 | CuSn10Zn2 | G-CuSn10Zn | G1 | CZN8 | BC3 | C90500 |
| ZCuPb10Sn10 | CuPb10Sn10 | G-CuPb10Sn | LB2 | CuPb10Sn10 | LBC3C | C93700 |
| ZCuPb15Sn8 | CuPb15Sn8 | G-CuPb15Sn | LB1 | LBC4 | C93800 | |
| ZCuPb17Sn4Zn4 | CuPb20Sn5 | G-CuPb20Sn | CuPb20Sn5 | C94100 | ||
| ZCuPb20Sn5 | CuPb20Sn5 | G-CuPb20Sn | LB5 | CuPb20Sn5 | LBC5 | C94500 |
| ZCuPb30 | C94310 | |||||
| ZCuAl8Mn13Fe3 | CMA1 | ALBC4 | C95700 | |||
| ZCuAl8Mn13Fe3Ni2 | CMA1 | ALBC4 | C95700 | |||
| ZCuAl9Mn2 | ALBC2 | C95520 | ||||
| ZCuAl9Fe4Ni4Mn2 | CuAl10Fe5Ni5 | G-CuAl9Ni | ALBC3C | C95810 | ||
| ZCuAl10Fe3 | CuAl10Fe3 | G-CuAl10Ni | AB1 | ALBC1 | C95200 | |
| ZCuAl10Fe3Mn2 | G-CuAl10Ni | C95510 | ||||
| ZCuZn38 | G-CuZn38Al | DCB1 | CuZn40 | HBsC1 | C85500 | |
| ZCuZn25Al6Fe3Mn3 | CuZn25Al6Fe3Mn3 | G-CuZn25Al5 | HTB3 | CuZn23Al4 | HBsC4C | C86300 |
| ZCuZn26Al4Fe3Mn3 | CuZn26Al4Fe3Mn3 | G-CuZn25Al5 | HTB3 | CuZn23Al4 | HBsC4C | C86300 |
| ZCuZn31Al2 | C86700 | |||||
| ZCuZn35Al2Mn2Fe1 | CuZn35AlFeMn | G-CuZn35Al2 | HTB1 | CuZn30AlFeMn | HBsC2 | C86500 |
| ZCuZn38Mn2Pb2 | CuZn40Pb | HBsC1C | C86700 | |||
| ZCuZn40Mn2 | HBsC2C | C86500 | ||||
| ZCuZn40Mn3Fe1 | CuZn35AlFeMn | HBsC2 | C86800 | |||
| ZCuZn33Pb2 | CuZn33Pb2 | SCB3 | HBsC1 | C85400 | ||
| ZCuZn40Pb2 | G-CuZn37Pb | PCB1 | CuZn40 | HBsC1 | C85700 | |
| ZCuZn16Si4 | G-CuZn15Si4 | HBsC3 | C87400 | |||
|
Stanard Nie |
d
|
D
|
|
Bolt
|
||||||
|
D1
|
- Co to jest?
|
wielkość
|
d1
|
|||||||
|
JTW-10
|
10.2
|
30
|
3
|
.....
|
.....
|
.....
|
.....
|
|||
|
JTW-12
|
12.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-13
|
13.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-14
|
14.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-15
|
15.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-16
|
16.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-16N
|
16.2
|
50
|
3
|
.....
|
.....
|
.....
|
.....
|
|||
|
JTW-18
|
18.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-20
|
20.2
|
50
|
5
|
35
|
2
|
M5
|
6
|
|||
|
JTW-20N
|
20.2
|
50
|
5
|
.....
|
.....
|
.....
|
.....
|
|||
|
JTW-25
|
25.2
|
55
|
5
|
40
|
2
|
M5
|
6
|
|||
|
JTW-25N
|
25.2
|
55
|
5
|
.....
|
.....
|
.....
|
.....
|
|||
|
JTW-30
|
30.2
|
60
|
5
|
45
|
2
|
M5
|
6
|
|||
|
JTW-35
|
35.2
|
70
|
5
|
50
|
2
|
M5
|
6
|
|||
|
JTW-40
|
40.2
|
80
|
7
|
60
|
2
|
M6
|
7
|
|||
|
JTW-45
|
45.3
|
90
|
7
|
67.5
|
2
|
M6
|
7
|
|||
|
JTW-50
|
50.3
|
100
|
8
|
75
|
4
|
M6
|
7
|
|||
|
JTW-55
|
55.3
|
110
|
8
|
85
|
4
|
M6
|
7
|
|||
|
JTW-60
|
60.3
|
120
|
8
|
90
|
4
|
M8
|
9
|
|||
|
JTW-65
|
65.3
|
125
|
8
|
95
|
4
|
M8
|
9
|
|||
|
JTW-70
|
70.3
|
130
|
10
|
100
|
4
|
M8
|
9
|
|||
|
JTW-75
|
75.3
|
140
|
10
|
110
|
4
|
M8
|
9
|
|||
|
JTW-80
|
80.3
|
150
|
10
|
120
|
4
|
M8
|
9
|
|||
|
JTW-90
|
90.5
|
170
|
10
|
140
|
4
|
M10
|
11
|
|||
|
JTW-100
|
100.5
|
190
|
10
|
160
|
4
|
M10
|
11
|
|||
|
JTW-120
|
120.5
|
200
|
10
|
175
|
4
|
M10
|
11
|
|||
Stop brązowy CuZn25Al5Mn4Fe3 + wtyczki grafitowe
Wyrób z brązu z wtyczką smaru stałego (grafit)
1 Twarda folia smarowa
2 Wtyczka smaru stałego
3 Podkład z brązu
Źródło: Źródło: Źródło:

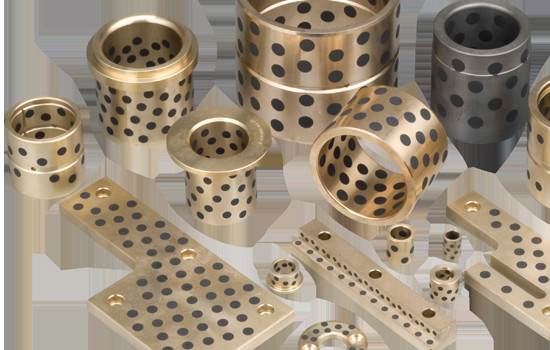

Różne rozmiary, różne zastosowania
Brązowa myjka z włożeniem grafitowym zapewnia zarówno dobrą odporność na zużycie, jak i świetną samobieżność łożysk.Pozycja ta umożliwia obsługę łożysk bez konserwacji oleju lub smaru.
| Gęstość | 80,0 g/cm3 | |
| Twardość | > 210 HB | |
| Wytrzymałość na rozciąganie | > 750 N/mm2 | |
| Wzrost wydajności | > 450 N/mm2 | |
| Wydłużenie | > 8 | |
| Współczynnik rozszerzenia liniowego | 10,9x10-5/°C | |
| Temperatura pracy | -40°C~+300°C | |
| Maksymalne obciążenie dynamiczne | 120 | |
| Maksymalna prędkość. | Suche | 00,4 m/s |
| Olej | 10,0 m/s | |
| Maksymalny limit PV | Suche | 1.5 N/mm2.m/s |
| Olej | 30,25 N/mm2.m/s | |
| Cięcie | Suche | 00,12 do 0,16 μ |
| Olej | 00,03 - 0,08 μ | |
Bezolejowa brązowa pralka napędowa jest szeroko stosowana poniżej:
1Ciężki ciągnik i sprzęt rolniczy
2. Sprzęt górniczy
3. Sprzęt leśny
4. Wsparcie wału ostrza zbiornika
5. urządzenia odlewnicze, piecowe i produkcyjne dla stali
6. zastosowania HVAC
7. Twarde kółka i łożyska wspierające koła
8. zastosowania do suszenia warstwowania kart w piecu, a ewentualnie inne zastosowania
