| Nazwa marki: | VIIPLUS |
| Numer modelu: | Łożysko kulkowe zwykłe |
| MOQ: | Do negocjacji |
| Cena £: | Price Graphite Wear Plate Parts Factory Price |
| Warunki płatności: | T / T, Western Union |
| Zdolność do zaopatrzenia: | Tuleje z brązu online • Producenci łożysk ślizgowych • Dostawcy tulei samosmarujących |
Łożyska kulkowe skośne Gcr15 to precyzyjnie produkowane komponenty zaprojektowane do obsługi dużych obciążeń i zapewniania płynnego, wydajnego obrotu. Łożyska te charakteryzują się unikalną konstrukcją skośną, która pozwala na równomierne rozłożenie obciążeń i minimalizację tarcia, co skutkuje dłuższą żywotnością i zmniejszonymi wymaganiami konserwacyjnymi.
Stal SAE52100 używana do produkcji tych łożysk znana jest z wysokiej wytrzymałości, wytrzymałości i odporności na zużycie. Materiał ten jest specjalnie wybierany ze względu na zdolność do wytrzymywania ekstremalnych obciążeń i trudnych warunków pracy, zapewniając niezawodne działanie nawet w najbardziej wymagających zastosowaniach.
Ponadto łożyska są wyposażone w kulki ceramiczne Si3N4, które oferują doskonałą twardość, sztywność i odporność na korozję w porównaniu z tradycyjnymi kulkami stalowymi. Kulki ceramiczne mają również niższe współczynniki tarcia, co skutkuje zmniejszonym wytwarzaniem ciepła i zużyciem energii. Ta kombinacja stali SAE52100 i kulek ceramicznych Si3N4 tworzy łożysko, które jest nie tylko trwałe, ale także wydajne pod względem zużycia energii.
Skośna konstrukcja tych łożysk pozwala im na przenoszenie zarówno obciążeń promieniowych, jak i osiowych, co sprawia, że nadają się do szerokiego zakresu zastosowań. Niezależnie od tego, czy są to obrabiarki, silniki, pompy czy inny sprzęt przemysłowy, łożyska kulkowe skośne Gcr15 ze stalą SAE52100 i kulkami ceramicznymi Si3N4 są niezawodnym i wydajnym wyborem, zapewniającym płynną i niezawodną pracę.
Łożyska skośne są używane głównie do montażu i mocowania wałów transmisyjnych z obciążeniami promieniowymi i osiowymi.

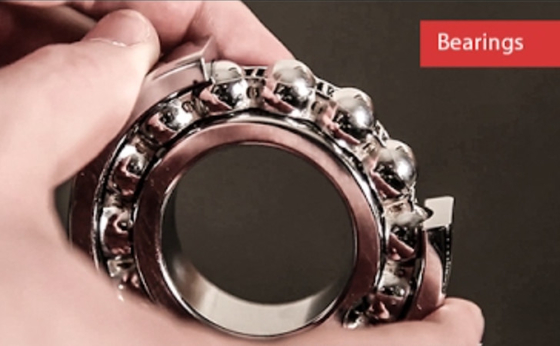

Łożyska kulkowe skośne mają bieżnie pierścieni wewnętrznych i zewnętrznych przesunięte względem siebie w kierunku osi łożyska. Oznacza to, że łożyska te są zaprojektowane do przenoszenia obciążeń złożonych, tj. jednocześnie działających obciążeń promieniowych i osiowych.
Nośność osiowa łożysk kulkowych skośnych wzrasta wraz ze wzrostem kąta kontaktu. Kąt kontaktu jest definiowany jako kąt między linią łączącą punkty kontaktu kuli i bieżni w płaszczyźnie promieniowej, wzdłuż której obciążenie złożone jest przenoszone z jednej bieżni na drugą, a linią prostopadłą do osi łożyska.
| KOD | ID(mm) | OD(mm) | W(mm) |
| 7000AC | 10 | 26 | 8 |
| 7001AC | 12 | 28 | 8 |
| 7002AC | 15 | 32 | 9 |
| 7003AC | 17 | 35 | 10 |
| 7004AC | 20 | 42 | 12 |
| 7005AC | 25 | 47 | 12 |
| 7006AC | 30 | 55 | 13 |
| 7007AC | 35 | 62 | 14 |
| 7008AC | 40 | 68 | 15 |
| 7009AC | 45 | 75 | 16 |
7004 AC Y U GL P4
7005 AC Y U GL P4
7006 AC Y U GL P4
7007 AC Y U GL P4
71903 AC Y U GM P4
71904 AC Y U GM P4
71905 AC Y U GM P4
71907 AC Y U GM P4
AC: kąt skośny 25°
Y: klatka poliamidowa (ale może być również żywica fenolowa)
U: typ uniwersalny
GL: lekkie napięcie wstępne
GM: średnie napięcie wstępne
Oto przykłady zastosowań, w których mogą być używane łożyska kulkowe skośne:
Pompy przemysłowe
Przemysłowe skrzynie biegów
Energia odnawialna
Sprężarki
Przemysłowe silniki elektryczne i generatory
Ciężarówki, przyczepy i autobusy
Metale
viiplus może dostarczyć zarówno standardowe, jak i precyzyjne łożyska kulkowe skośne.
Jednorzędowe łożyska kulkowe skośne
Dwurzędowe łożyska kulkowe skośne
Czteropunktowe łożyska kulkowe
Stal tłoczona, Mosiądz tłoczony, Poliamid, Tkaniny twarde, Mosiądz lity obrabiany
C = 15°; AC = 25°; B= 40° kąt kontaktu
Stal SAE52100 i ceramika Si3N4 (przyrostek HQ1)
ABEC-5, P5 = Tolerancja klasy 5 ISO
ABEC-7, P4 = Tolerancja klasy 4 ISO
ABEC-9, P2 = Tolerancja klasy 3 ISO
