| Nazwa marki: | VIIPLUS |
| Numer modelu: | Mosiężna tuleja z grafitem |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T |
| Zdolność do zaopatrzenia: | Tuleje mosiężne z korkiem grafitowym Online • Producenci łożysk ślizgowych • Dostawcy tulei samosmar |

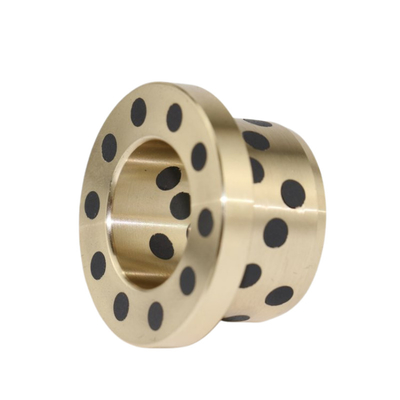

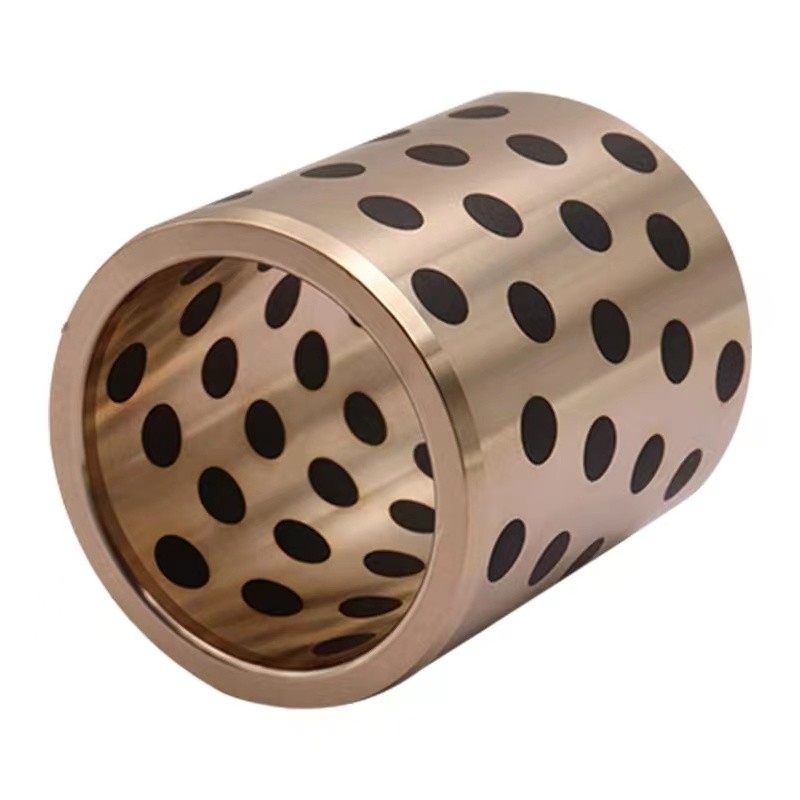

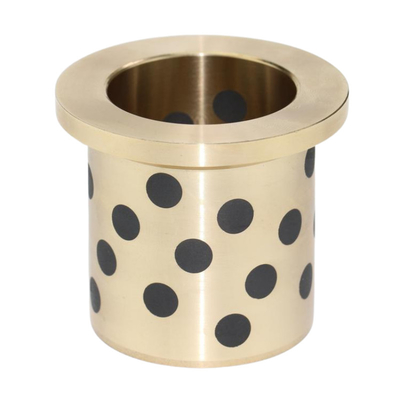

Samozwańcza tuleja brązowa, skonstruowana ze stopu wysokiej jakości C86300, oferuje unikalną kombinację siły, trwałości i właściwości samookrywania. Wbudowana w grafit, ta tuleja zapewnia płynne i beztłuszczowe działanie, eliminując potrzebę regularnego smarowania i zmniejszając wymagania dotyczące konserwacji.
Stop C86300, rodzaj brązu ołowiu, wykazuje doskonałą odporność na zużycie i odporność na korozję, dzięki czemu nadaje się do szerokiej gamy zastosowań przemysłowych. Wysoka wytrzymałość i twardość stopu przyczyniają się do zdolności tulei do wytrzymania ciężkich obciążeń i utrzymania jego kształtu i wydajności w czasie.
Wbudowany grafit zapewnia naturalną warstwę smarującą, która zmniejsza tarcie i zużycie między tuleją a powierzchnią godową. Ta samozwańcza funkcja przedłuża żywotność tulei i poprawia jego ogólną wydajność, nawet w warunkach wysokiej temperatury i wysokiego ciśnienia.
Samoelurowane tulei brązowe z osadzonym grafitem jest łatwe do zainstalowania i utrzymania, co czyni go opłacalnym rozwiązaniem dla różnych zastosowań przemysłowych. Jest szeroko stosowany w maszynach, sprzęcie i innych komponentach, które wymagają gładkich przesuwanych powierzchni i niezawodnej wydajności łożyska.
Podsumowując, samozwańcza tuleja z brązu wykonana ze stopu C86300 z osadzonym grafitem oferuje solidne, trwałe i bezobsługowe rozwiązanie łożyska dla zastosowań przemysłowych, które wymagają płynnej i niezawodnej pracy.
Grafitwtyczka jestosadzonyDo części metalowej, solidny brązowy grafit samozadowolenie tulei ...
Smarowanie się, wbudowane grafit, bezmyślne łożyska.
ZnajdowaćPłyta grafitowafirmy, które mogą projektować, inżynierować i produkowaćgrafitowe płytki zużytedo specyfikacji Twoich firm.
Samozwańcze mosiężne krzaki grafitowe, mosiężne tuleje grafitowe, samozwańczy mosiężny/brązowy krzak z grafitem, osadzone przez mosiężne smary krzak z mosiężnym krzakiem, grafitowe tuleje brązowe, grafit
Ja-smarowanieze specjalnieosadzonyStałe smary zmniejszają tarcia.

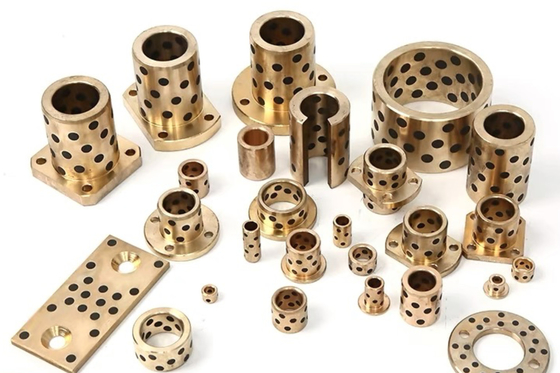

Łożysko krzakowe inkricanta z litego smaru używają wysokiej jakości stopu metalu, ponieważ ich materiał podstawowy, inkrustowany grafit i smar podczas procesu tarcia, automatycznie uwalnia stały smar i olej smarowy.Smarowane brąz i grafitowe wbudowane tulei przewodników i podkładkałożyska szeroko stosowane w maszynach do formowania wtrysku, formach samochodowych, maszynach spożywczych, turbinach wodnych, maszynach inżynierskich itp.
| Tworzywo | ZCUZN25AI6FE3MN3 |
| Marka | Smarowane łożyska osadzone brąz i grafit |
| Użytkowanie/aplikacja | Przemysł / samochód |
| Rozmiar/średnica | Od 8 mm do 500 mm |
| Kształt | Cylindryczny |
| Maksymalna pojemność obciążenia | 100 N/mm2 |
| Twardość stopowa | > 210 HB |
| Współczynnik rozszerzalności cieplnej | 15 x 10-6 c |
| Współczynnik tarcia | Olej - 0,03 i suchy - 0,16 |
| Maksymalny limit wartości PV | 200 N/mm2 .M/min |
| Gęstość | 8,0 g/cm3 |
| Wytrzymałość na rozciąganie | > 750 N/mm2 |
| Wydłużenie | > 12 % |
| Maksymalny limit temperatury | 450 stopni c |
| Bush z rękawem | 16-25-40 | ||
| Bush z rękawem | 20-30-40 | ||
| Przewodnik Bush 02 | DL-30, D2-40, D3-46, A-8, L1/L2-23/28 | ||
| Przewodnik Bush 03 | DL-38, D2-50, D3-55.A-8, L1/L2-28/33 | ||
| Przewodnik Bush 04 | DL-48, D2-60, D3-65, A-8, L1/L2-28/33 | ||
| Pad | 48-10-300L | ||
| Pad | 75-10-300L | ||
| Kolej prowadząca | 23-30-300L | ||
| Kolej prowadząca | 28-30-300L |
Może ekonomicznie tworzyć zwyczajTulejeW prawie dowolnym rozmiarze? Wykonane w Chinach
| Wymagania chemiczne | ||||||||||||
| Miedź Stop Nr |
Skład, % maks. Z wyjątkiem przypadków wskazanych | |||||||||||
| Nikiel | ||||||||||||
| Miedź | Cyna | Ołów | Cynk | Żelazo | W tym | Aluminium | Mangan | Antymon | Siarka | Fosfor | Krzem | |
| Kobalt | ||||||||||||
| C86300 | 60,0–66.0 | 0,20 | 0,20 | 22.0–28.0 | 2.0–4,0 | 1.0A | 5.0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86,0–89,0 | 9.0–11.0 | 0,30 | 1,0–3,0 | 0,20 | 1.0A | 0,005 | ... | 0,20 | 0,05 | 0,05B | 0,005 |
| C91100 | 82,0–85.0 | 15.0–17.0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C91300 | 79,0–82,0 | 18.0–20.0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C93700 | 78,0–82,0 | 9.0–11.0 | 8.0–11.0 | 0,8 | 0,7C | 0,50A | 0,005 | ... | 0,50 | 0,08 | 0,10B | 0,005 |
| A Przy określaniu minimum miedzi miedzi można obliczyć jako miedź plus nikiel. | ||||||||||||
| B W przypadku odlewań ciągłych fosfor powinien wynosić 1,5 % maks. | ||||||||||||
| C Żelazo powinno wynosić 0,35 % maks. Gdy jest używany do stali wspieranej. | ||||||||||||
Zapasy pucharu - łożyska -
, Ina, -oilless Misumi i więcej. Zdobądź wycenę/próbkę. Dowiedz się więcej teraz.
Łożyska do samokształcenia dla środkowych obciążeń złożonych z odlewanych zasad brązu i osadzonego solidnego smaru.
Łożysk do samozaparcia, które można użyćolejbezpłatny. Wykazać wysoką wydajność przy wysokim obciążeniu/ruchu niskiej prędkości.
| ID 80 mm (ID ★ OD • Długość) | |||||
| 80*90*30 | 80*95*25 | 80*95*75 | 80*96*20 | 80*100*25 | 80*100*75 |
| 80*90*40 | 80*95*30 | 80*95*80 | 80*96*30 | 80*100*30 | 80*100*80 |
| 80*90*50 | 80*95*35 | 80*95*90 | 80*96*40 | 80*100*35 | 80*100*90 |
| 80*90*55 | 80*95*40 | 80*95*95 | 80*96*50 | 80*100*40 | 80*100*100 |
| 80*90*60 | 80*95*50 | 80*95*100 | 80*96*60 | 80*100*45 | 80*100*120 |
| 80*90*70 | 80*95*55 | 80*95*110 | 80*96*70 | 80*100*50 | 80*100*140 |
| 80*90*80 | 80*95*60 | 80*95*120 | 80*96*80 | 80*100*55 | 80*100*150 |
| 80*90*90 | 80*95*65 | 80*95*150 | 80*96*90 | 80*100*60 | 80*100*160 |
| 80*90*95 | 80*95*70 | 80*96*100 | 80*100*70 | ||
| 80*90*100 | 80*96*120 | ||||
| 80*90*120 | 80*96*130 | ||||
| 80*90*140 | 80*96*150 | ||||
| 80*90*150 | |||||
| 80*90*214 | |||||
| ID 85 mm (id*OD • Długość) | |||||
| 85*95*40 | 85*95*70 | 85*100*30 | 85*100*70 | 85*105*40 | 85*105*80 |
| 85*95*50 | 85*95*80 | 85*100*35 | 85*100*80 | 85*105*50 | 85*105*100 |
| 85*95*55 | 85*95*100 | 85*100*40 | 85*100*90 | 85*105*60 | 85*105*119 |
| 85*95*60 | 85*100*50 | 85*100*100 | 85*105*70 | 85*105*120 | |
| 85*100*60 | 85*105*75 | 85*105*160 | |||
| ID90mm(ID*Od*DŁUGOŚĆ) | |||||
| 90*100*30 | 90*100*80 | 90*105*40 | 90*105*80 | 90*110*30 | 90*110*90 |
| 90*100*40 | 90*100*90 | 90*105*50 | 90*105*90 | 90*110*40 | 90*110*100 |
| 90*100*50 | 90*100*95 | 90*105*60 | 90*105*100 | 90*110*50 | 90*110*110 |
| 90*100*60 | 90*100*100 | 90*105*70 | 90*105*120 | 90*110*60 | 90*110*120 |
| 90*100*70 | 90*100*120 | 90*105*75 | 90*105*150 | 90*110*70 | 90*110*130 |
| Typ | płaski |
| Tworzywo | brązowy |
| Inne cechy | samozwańczy |
RzucaćBrązowyRównina metrycznaRękawŁożysko
Brąz z wkładanym stałym materiałem smarowym.Zakochane z grafitu tuleje brązowe
Tuleje podłączone grafitem są kompletną linią samozwańczych tulei, które wyróżniają się, gdy standardowe smarowanie jest niepraktyczne, w tym duże obciążenie, zastosowania w wysokiej temperaturze. Są one produkowane z różnych stopów brązu, w tym brązu aluminiowego C95400, brązu C93200 i brązu manganu C86300.
BUJES DE BRONCE Autolubricados
Materiały ze stopu buszu podłączonych grafitem
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Stopień Chińskie marki GB1776-87 |
ZCUZN25 AI6FE3MN3 |
ZCUSN6ZN6PB3 | ZCUAI10FE3 | ZCUSU10P1 | Stal+ZCUSN6ZN6PB3 | HT250 | GCR15 |
| Międzynarodowy ISO1338 |
GCUZN25 AI6FE3MN3 |
GCUSN6ZN6PB3 | GCUAI10FE3 | CUSN12 | Stal+cusn6zn6pb3fe3ni5 | - | B1 |
| Niemcy HAŁAS |
G-Cuzn25 AI5 |
GB-CUSN5ZN5PB5 | GB-CUAI10NI | GB-CUSN10 | Stal+cusn6zn6pb3ni | - | 100cr6 |
| japoński Jis |
HBSC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Stany Zjednoczone ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasa 40 | 52100 |
| Brytyjski standard | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Materiał chemiczny ze stopu
| Elementy chemiczne | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( %) | Odpoczynek | Odpoczynek | Odpoczynek | - | - | ||
| SN ( %) | - | 6 | - | 10 | 6 | - | - |
| Zn ( %) | 25 | 6 | - | - | 6 | - | - |
| Ni ( %) | - | - | - | - | - | - | - |
| AI ( %) | 6 | - | 10 | - | - | - | - |
| Fe ( %) | 3 | - | 3 | - | - | Odpoczynek | Odpoczynek |
| Mn ( %) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| CR ( %) | - | - | - | - | - | - | 1.30 - 1,65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0,95 - 1,05 |
| SI ( %) | - | - | - | - | - | 1.0 - 1.3 | 0,15 -0,35 |
| PB ( %) | - | 3 | - | - | 3 | - | - |
Parametry techniczne
| Wydajność | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Max.load P (N/mm²) | 100 | 60 | 70 | 60 | 250 | ||
| Max.speed v (m/s) | Dry 0,4 Olej5 | 2 | 2 | 0,5 | 0.1 | ||
| Max.pv (n/mm² · m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 | ||
| Gęstość ρ (g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Wytrzymałość na rozciąganie (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Wydłużenie ( %) | > 10 | > 4 | > 10 | - | - | ||
| Twardość (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Max.Temp (℃) | 300 | 350 | 300 | 400 | 350 | ||
| Tarcie COEF. (μ) | Smarowanie oleju: 0,03 | Tarcie (suche): 0,16 | |||||
