| Nazwa marki: | VIIPLUS |
| Numer modelu: | Tuleje z brązu CuSn8P (DIN 17662) DIN 1494 / ISO 3547 |
| MOQ: | NIESTANDARDOWE TULEJE NA ZAMÓWIENIE |
| Cena £: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Warunki płatności: | T / T |

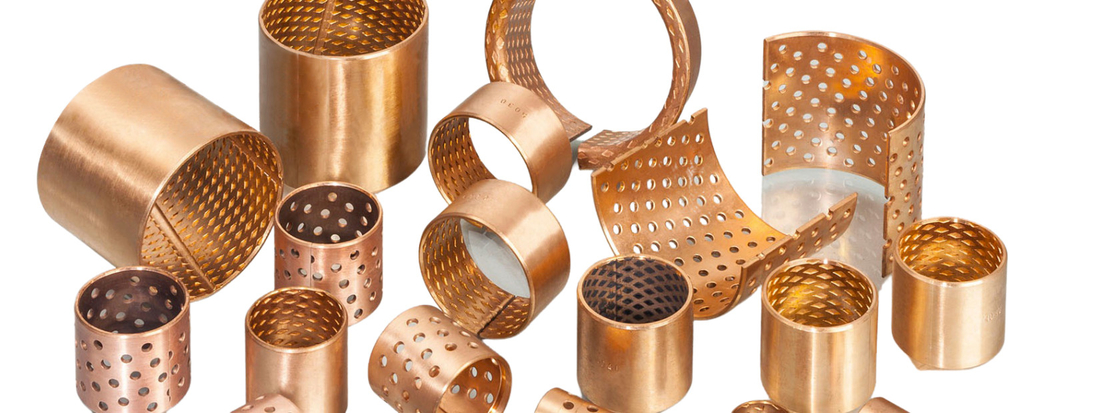

| Zdolność do zaopatrzenia: | Perforowane łożysko z brązu ， Zwykłe łożyska owinięte brązem |

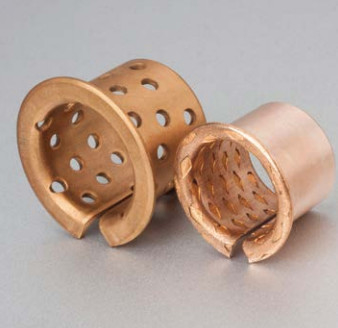

Tuleje kołnierzowe z brązu odporne na wysoką temperaturę i kieszenie olejowe to precyzyjnie wyprodukowane komponenty zaprojektowane tak, aby zapewnić wyjątkową trwałość i wydajność w środowiskach o wysokiej temperaturze.
Wykonane z wysokiej jakości brązu, te tuleje są w stanie wytrzymać ekstremalnie wysokie temperatury bez narażania ich integralności strukturalnej. Kołnierzowa konstrukcja zwiększa stabilność i sztywność, dodatkowo zwiększając zdolność tulei do radzenia sobie z dużymi obciążeniami i szybkimi operacjami.
Włączenie kieszeni olejowych to unikalna cecha, która pozwala na zatrzymanie oleju smarującego, zapewniając ciągłe smarowanie powierzchni tulei nawet w warunkach wysokiej temperatury. Zapewnia to płynną i niezawodną pracę, zmniejsza tarcie i zużycie oraz wydłuża żywotność tulei.
Wysoka odporność temperaturowa tych tulei sprawia, że nadają się one do szerokiej gamy zastosowań przemysłowych, w tym maszyn szybkobieżnych, gorących środowisk i innych wymagających scenariuszy. Kiedy modernizujesz istniejący sprzęt lub projektujesz nowe maszyny, te tuleje są doskonałym wyborem, aby zapewnić niezawodną wydajność w ekstremalnych warunkach.
Podsumowując, tuleje kołnierzowe z brązu odporne na wysokie temperatury z kieszeniami olejowymi oferują połączenie trwałości, stabilności i właściwości smarnych, które są niezbędne w zastosowaniach w wysokich temperaturach. Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o tych tulejach i o tym, jak mogą one spełnić Twoje specyficzne potrzeby przemysłowe.
Dowiedz się więcej. Skontaktuj się z dostawcą Otrzymaj bezpłatną wycenę.
Łożyska brązowe MBZ-B09 z wgłębieniami smarowymi z katalogów tulei brązowych
...maszyny włókiennicze, sprzęt rolniczy, itp.
| Tolerancja wału | Tolerancja mieszkaniowa |
|---|
Wybierz typ…
Produkt
Wybierz produkt…
Formularz
Wybierz formularz…
Jednostki
Wybierz jednostki…
Łożyska brązowe i tuleje ślizgowe z brązu wykonane z CuSn8 z wgłębieniami smarowymi
DOSTĘPNOŚĆ
ZASTOSOWANIA Dostępne formy łożysk w wymiarach standardowych: — Formy łożysk wykonywane na zamówienie: Tuleje cylindryczne o niestandardowych wymiarach, wymiary kołnierzowe, tuleje kołnierzowe, płyty ślizgowe, niestandardowe konstrukcje łożysk Przemysłowe: Urządzenia do transportu mechanicznego i podnoszenia, cylindry hydrauliczne, urządzenia pneumatyczne, sprzęt medyczny, maszyny włókiennicze, sprzęt rolniczy itp.
ŁOŻYSKA BRĄZOWE Z CuSn8 Z WCIĘCIAMI SMARNYMI
Na przykład
Tuleje Brązowe MBZ-B0930x34x50mm
Tuleje Brązowe MBZ-B0945x50/60x50mm
większe zbiorniki na smar wydłużają okresy między przeglądami, brud i zanieczyszczenia są wymiatane do otworów, co zmniejsza zużycie
Łożyska są owinięte jednorodnym brązem formowanym na zimno, który dzięki temu uzyska wyjątkowe właściwości materiałowe. Wykonanie kołnierza umożliwia łożysku również przenoszenie obciążeń osiowych.

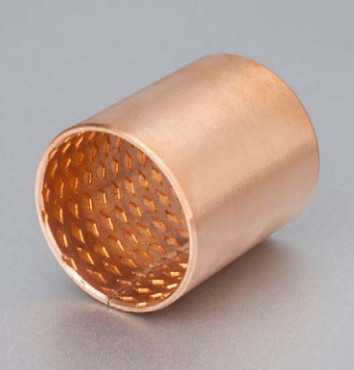

Standardowe rozmiary posiadają nacięcia smarownicze w kształcie rombów na powierzchni łożyska.
Te wgłębienia służą jako zbiorniki smaru, aby szybko zbudować film smarny w momencie rozruchu i tym samym zmniejszyć tarcie początkowe. Właściwości materiału WB800/WB700, wraz z procedurą owijania i kalibracji, sprawiają, że ten typ łożyska jest szczególnie odpowiedni do konstrukcji, w których występują duże obciążenia i stosunkowo powolne ruchy.
| Tworzywo: | Brąz jednorodny (Cu 91,3%, Sn 8,5%, P 0,2%) |
| Punkt płynięcia: (Rp0,2): | ok. 300 N/mm2 |
| Wytrzymałość na rozciąganie: (Rm ) | ok. 450 N/mm2 |
| Twardość: | ok. 125-150 HB |
| Tarcie: | 0,08–0,25 µ |
| Maksymalna prędkość: | 2,5 mili na sekundę |
| Temperatura: | -100 / +200 °C |
| Obciążenie | Prędkość |
| Wapń: 280 N/mm2 | 0m/s |
| 80 – 120 N/mm2 | 0,01 mili na sekundę |
| 30 – 40 N/mm2 | 2,0 mili na sekundę |
Tolerancje:
Łożyska wciskane do obudowy H7 uzyskują tolerancję H9. Zalecana tolerancja dla wału IT 7 lub IT 8 z położeniem tolerancji e lub f.
Smarowanie:
Dodatkowe smarowanie powinno być wykonywane przez wały lub promieniowo przez obudowy. Można stosować wszystkie powszechnie stosowane smary, np. smary z dodatkami grafitu lub dwusiarczku molibdenu.
Korzyści:
Specjalny:
Typowe zastosowania:
| Tworzywo: | Brąz jednorodny (Cu 91,3%, Sn 8,5%, P 0,2%) |
| Punkt płynności: (Rp0,2) | ok. 250 N/mm2 |
| Wytrzymałość na rozciąganie: (Rm ) | ok. 450 N/mm2 |
| Twardość: | ok. 110-150 HB |
| Tarcie: | 0,10–0,25 µ |
| Maksymalna prędkość: | 2,5 mili na sekundę |
| Zakres temperatur: | -100 / +200 °C |
| Obciążenie | Prędkość |
| Ok: 250 N/mm2 | 0m/s |
| 80 – 120 N/mm2 | 0,01 mili na sekundę |
| 30 – 40 N/mm2 | 2,0 mili na sekundę |
Smarowanie:
Dodatkowe smarowanie należy wprowadzić przez otwory wału lub promieniowo przez obudowę. Można stosować wszystkie normalne smary. Smar z dodatkami grafitu lub dwusiarczku molibdenu również może być odpowiedni.
Tolerancja:
Łożyska wciśnięte do obudowy H7 dają tolerancję H9. Zalecana tolerancja wału to IT7 lub IT8, pozycja tolerancji e lub f.
Projekty specjalne
Przykłady typowych zastosowań
Zalety
| Typ | Przybory | Wymiary |
| Tuleja brązowa | K-WB100-105-100C | 100-105-100 |
| Tuleja brązowa | K-WB100-105-50C | 100-105-50 |
| Tuleja brązowa | K-WB100-105-60C | 100-105-60 |
| Tuleja brązowa | K-WB120-125-100C | 120-125-100 |
| Tuleja brązowa | K-WB120-125-60C | 120-125-60 |
| Tuleja brązowa | K-WB125-130-40C | 125-130-40 |
| Tuleja brązowa | K-WB125-130-60C | 125-130-60 |
| Tuleja brązowa | K-WB130-135-60C | 130-135-60 |
| Tuleja brązowa | K-WB150-155-100C | 150-155-100 |
| Tuleja brązowa | K-WB16-18-20C | 16-18-20 |
| Tuleja brązowa | K-WB18-20-20C | 18-20-20 |
| Tuleja brązowa | K-WB20-23-20C | 20-23-20 |
| Tuleja brązowa | K-WB20-23-30C | 20-23-30 |
| Tuleja brązowa | K-WB25-28-30C | 25-28-30 |
| Tuleja brązowa | K-WB26-30-30C | 26-30-30 |
| Tuleja brązowa | K-WB28-32-30C | 28-32-30 |
| Tuleja brązowa | K-WB30-34-25C | 30-34-25 |
| Tuleja brązowa | K-WB30-34-30C | 30-34-30 |
| Tuleja brązowa | K-WB30-34-40C | 30-34-40 |
| Tuleja brązowa | K-WB30-34-50C | 30-34-50 |
| Tuleja brązowa | K-WB30-34-60C | 30-34-60 |
| Tuleja brązowa | K-WB32-36-40C | 32-36-40 |
| Tuleja brązowa | K-WB35-39-30C | 35-39-30 |
| Tuleja brązowa | K-WB35-39-40C | 35-39-40 |
| Tuleja brązowa | K-WB35-39-50C | 35-39-50 |
| Tuleja brązowa | K-WB40-44-30C | 40-44-30 |
| Tuleja brązowa | K-WB40-44-40C | 40-44-40 |
| Tuleja brązowa | K-WB40-44-50C | 40-44-50 |
| Tuleja brązowa | K-WB40-44/55-50F | 40-44/55-50 |
| Tuleja brązowa | K-WB40-44-60C | 40-44-60 |
| Tuleja brązowa | K-WB45-50-35C | 45-50-35 |
| Tuleja brązowa | K-WB45-50-40C | 45-50-40 |
| Tuleja brązowa | K-WB45-50-50C | 45-50-50 |
| Tuleja brązowa | K-WB50-55-40C | 50-55-40 |
| Tuleja brązowa | K-WB50-55-50C | 50-55-50 |
| Tuleja brązowa | K-WB50-55/65-50F | 50-55/65-50 |
| Tuleja brązowa | K-WB50-55-60C | 50-55-60 |
| Tuleja brązowa | K-WB50-55-70C | 50-55-70 |
| Tuleja brązowa | K-WB55-60-40C | 55-60-40 |
| Tuleja brązowa | K-WB55-60-50C | 55-60-50 |
| Tuleja brązowa | K-WB55-60-60C | 55-60-60 |
| Tuleja brązowa | K-WB60-65-40C | 60-65-40 |
| Tuleja brązowa | K-WB60-65-50C | 60-65-50 |
| Tuleja brązowa | K-WB60-65-60C | 60-65-60 |
| Tuleja brązowa | K-WB60-65-70C | 60-65-70 |
| Tuleja brązowa | K-WB60-65/75-70F | 60-65/75-70 |
| Tuleja brązowa | K-WB60-65-80C | 60-65-80 |
| Tuleja brązowa | K-WB65-70-40C | 65-70-40 |
| Tuleja brązowa | K-WB65-70-60C | 65-70-60 |
| Tuleja brązowa | K-WB65-70-80C | 65-70-80 |
| Tuleja brązowa | K-WB70-75-40C | 70-75-40 |
| Tuleja brązowa | K-WB70-75-50C | 70-75-50 |
| Tuleja brązowa | K-WB70-75-60C | 70-75-60 |
| Tuleja brązowa | K-WB70-75-70C | 70-75-70 |
| Tuleja brązowa | K-WB70-75-80C | 70-75-80 |
| Tuleja brązowa | K-WB75-80-40C | 75-80-40 |
| Tuleja brązowa | K-WB75-80-80C | 75-80-80 |
| Tuleja brązowa | K-WB80-85-50C | 80-85-50 |
| Tuleja brązowa | K-WB80-85-60C | 80-85-60 |
| Tuleja brązowa | K-WB80-85-80C | 80-85-80 |
| Tuleja brązowa | K-WB95-100-100C | 95-100-100 |
| Tuleja brązowa | BK090-2030 | 20-23-30 |
| Tuleja brązowa | BK090-3030 | 30-34-30 |
| Tuleja brązowa | BK090-3040 | 30-34-40 |
| Tuleja brązowa | BK090-4040 | 40-44-40 |
| Tuleja brązowa | BK090-4050 | 40-44-50 |
| Tuleja brązowa | BK090-5050 | 50-55-50 |
| Tuleja brązowa | BK090-5060 | 50-55-60 |
| Tuleja brązowa | BK090-2530 | 25-28-30 |
| Tuleja brązowa | BK090-3240 | 32-36-40 |
| Tuleja brązowa | BK090-6050 | 60-65-50 |
| Łożysko bezolejowe | K-WB80-95-90C | 80-95-90 |
| Łożysko bezolejowe | K-WB85-95-85C | 85-95-85 |
| Łożysko bezolejowe | K-WB70-85-50C | 70-85-50 |
| Łożysko bezolejowe | K-WB70-85-60C | 70-85-60 |
| Łożysko bezolejowe | K-WB70-85-70 | 70-85-70 |
| Łożysko bezolejowe | K-WB65-75-65C | 65-75-65 |
| Łożysko bezolejowe | K-WB60-70-60C | 60-70-60 |
| Łożysko bezolejowe | K-WB60-70-70C | 60-70-70 |
| Łożysko bezolejowe | K-WB60-75-60C | 60-75-60 |
| Łożysko bezolejowe | K-WB60-75-80F | 60-75/90(7,5)-80 |
| Łożysko bezolejowe | K-WB50-60-50C | 50-60-50 |
| Łożysko bezolejowe | K-WB50-60-60C | 50-60-60 |
| Łożysko bezolejowe | K-WB40-50-50C | 40-50-50 |
| Łożysko bezolejowe | K-WB30-40-30 | 30-40-30 |
| Łożysko bezolejowe | K-WB40-50-40 | 40-50-40 |
| Łożysko bezolejowe | K-WB50-60-60C | 50-60-60 |
| Łożysko bezolejowe | K-WB50-60-60F | 50-60/75(5)-60 |
| Łożysko bezolejowe | K-WB60-70-70C | 60-70-70 |
| Łożysko bezolejowe | K-WB50-60-70F | 50-60/75(5)-70 |
