| Nazwa marki: | viiplus Self-lubricating composite bearing |
| Numer modelu: | Wysokowydajne, bezolejowe łożyska samosmarujące bez pom |
| MOQ: | negocjować |
| Cena £: | negotiate |
| Warunki płatności: | L/C, T/T, Western Union |
| Zdolność do zaopatrzenia: | L/C, T/T, Western Union |

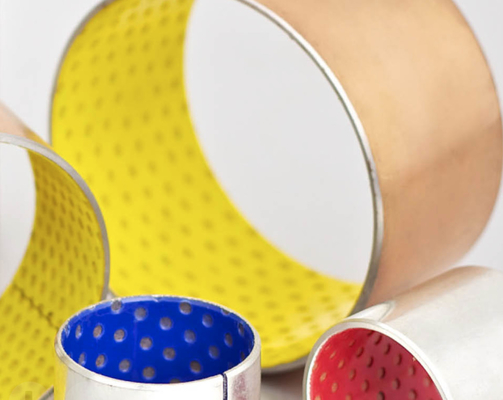

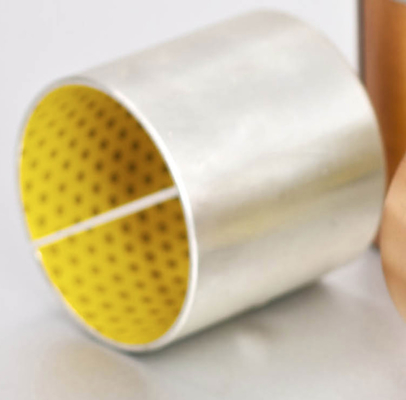

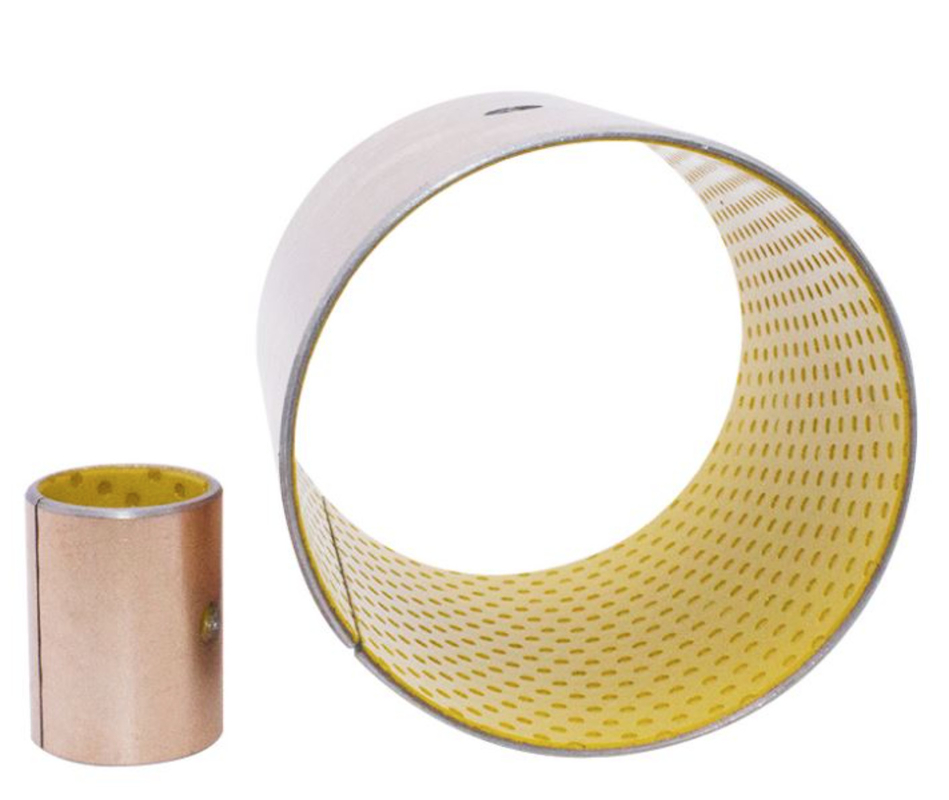

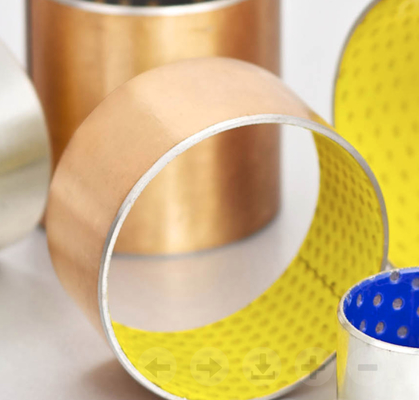

Samosmarująca tuleja dzielona z kompozytu proszkowego brązu to wysoce skuteczne i innowacyjne rozwiązanie do zastosowań przemysłowych wymagających płynnej i wydajnej pracy. Materiał kompozytowy z kompozytu proszkowego brązu w połączeniu z konstrukcją tulei dzielonej oferuje wyjątkową odporność na zużycie i właściwości samosmarujące.
Materiał kompozytowy z proszku brązu jest znany ze swojej trwałości i odporności na korozję, zapewniając niezawodną wydajność nawet w trudnych warunkach. Konstrukcja dzielonej tulei umożliwia łatwą instalację i demontaż, co skraca przestoje i upraszcza zadania konserwacyjne.
Funkcja samosmarowania tych tulei eliminuje potrzebę regularnego smarowania, co dodatkowo zwiększa wydajność systemu. To nie tylko zmniejsza koszty konserwacji, ale także zapobiega potencjalnym problemom związanym ze smarowaniem, takim jak wycieki lub zanieczyszczenia.
Używane w pompach, silnikach lub innych maszynach obrotowych, Bronze Powder Composite Split Bushing Self-Lubricating oferuje solidne i niezawodne rozwiązanie zapewniające płynną i wydajną pracę. Jego unikalne połączenie materiału i konstrukcji zapewnia długotrwałą wydajność i mniejsze zużycie, co czyni go doskonałym wyborem do zastosowań przemysłowych wymagających wysokiej wydajności i trwałości.
Tabela rozmiarów tulei SF-2 Tuleja dzielona kompozytowa
Ds h8 |
H7 DH |
DO |
Dja, ja |
CD |
S3 |
DL |
|
|||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |||||||||||
| 10 -0,022 | 12 +0,018 | 12 | +0,065 | 10.108 10.040 |
0,130 0,040 |
0,980 0,955 |
4 | 1010 | 1015 | 1020 | ||||||||||
| +0,030 | ||||||||||||||||||||
| 12 -0,027 | 14 +0,018 | 14 | +0,065 | 12.108 12.040 |
0,135 0,040 |
1210 | 1215 | 1220 | ||||||||||||
| +0,030 | ||||||||||||||||||||
| 14 -0,027 | 16 +0,018 | 16 | +0,065 | 14.108 14.040 |
1415 | 1420 | ||||||||||||||
| +0,030 | ||||||||||||||||||||
| 15 -0,027 | 17 +0,018 | 17 | +0,065 | 15.108 15.040 |
1515 | 1520 | 1525 | |||||||||||||
| +0,030 | ||||||||||||||||||||
| 16 -0,027 | 18 +0,018 | 18 | +0,065 | 16.108 16.040 |
1615 | 1620 | 1625 | |||||||||||||
| +0,030 | ||||||||||||||||||||
| 18 -0,027 | 20 +0,021 | 20 | +0,075 | 18.111 18.040 |
0,138 0,040 |
1815 | 1820 | 1825 | ||||||||||||
| +0,035 | ||||||||||||||||||||
| 20 -0,033 | 23 +0,021 | 23 | +0,075 | 20.131 20.050 |
0,164 0,050 |
1,475 1,445 |
2015 | 2020 | 2025 | 2030 | ||||||||||
| +0,035 | ||||||||||||||||||||
| 22 -0,033 | 25 +0,021 | 25 | +0,075 | 22.131 22.050 |
2215 | 2225 | ||||||||||||||
| +0,035 | ||||||||||||||||||||
| 25 -0,033 | 28 +0,021 | 28 | +0,075 | 25.131 25.050 |
6 | 2515 | 2520 | 2525 | 2530 | |||||||||||
| +0,035 | ||||||||||||||||||||
| 28 -0,033 | 32 +0,025 | 32 | +0,085 | 28.155 28.060 |
0,188 0,060 |
1.970 1.935 |
2820 | 2830 | ||||||||||||
| +0,045 | ||||||||||||||||||||
| 30 -0,033 | 34 +0,025 | 34 | +0,085 | 30.155 30.060 |
3020 | 3025 | 3030 | 3040 | ||||||||||||
| +0,045 | ||||||||||||||||||||
| 35 -0,039 | 39 +0,025 | 39 | +0,085 | 35.155 35.060 |
0,194 0,060 |
3520 | 3530 | 3535 | 3540 | |||||||||||
| +0,045 | ||||||||||||||||||||
| 40 -0,039 | 44 +0,025 | 44 | +0,085 | 40.155 40.060 |
8 | 4020 | 4030 | 4040 | 4050 | |||||||||||
| +0,045 | ||||||||||||||||||||
| 45 -0,039 | 50 +0,025 | 50 | +0,085 | 45.195 45.080 |
0,234 0,080 |
2.460 2,415 |
4520 | 4530 | 4540 | 4545 | 4550 | |||||||||
| +0,045 | ||||||||||||||||||||
| 50 -0,039 | 55 +0,030 | 55 | +0,100 | 50.200 50.080 |
0,239 0,080 |
5030 | 5040 | 5050 | 5060 | |||||||||||
| +0,055 | ||||||||||||||||||||
| 55 -0,046 | 60 +0,030 | 60 | +0,100 | 55.200 55.080 |
0,246 0,080 |
5530 | 5540 | 5550 | 5560 | |||||||||||
| +0,055 | ||||||||||||||||||||
| 60 -0,046 | 65 +0,030 | 65 | +0,100 | 60.200 60.080 |
6030 | 6040 | 6050 | 6060 | ||||||||||||
| +0,055 | ||||||||||||||||||||
Ds h8 |
H7 DH |
DO |
Dja, ja |
CD |
S3 |
DL |
|
||||||||||||
| 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | |||||||||||
| 65 -0,046 | 70 +0,030 | 70 | +0,100 | 65.200 65.080 |
0,246 0,080 |
2.460 2,415 |
8 | 6540 | 6560 | ||||||||||
| +0,055 | |||||||||||||||||||
| 70 -0,046 | 75+0,030 | 75 | +0,100 | 70.200 70.080 |
7040 | 7050 | 7080 | ||||||||||||
| +0,055 | |||||||||||||||||||
| 75 -0,046 | 80 +0,030 | 80 | +0,100 | 75.200 75.080 |
7540 | 7560 | 7580 | ||||||||||||
| +0,055 | |||||||||||||||||||
| 80 -0,046 | 90 +0,035 | 90 | +0,120 | 80.265 80.100 |
0,313 0,100 |
2.450 2,385 |
9,5 | 8040 | 8060 | 8080 | |||||||||
| +0,070 | |||||||||||||||||||
| 85 -0,054 | 95 +0,035 | 95 | +0,120 | 85.265 85.100 |
0,321 0,100 |
8540 | 8560 | 8580 | |||||||||||
| +0,070 | |||||||||||||||||||
| 90 -0,054 | 100 +0,035 | 100 | +0,120 | 90.265 90.100 |
9040 | 9060 | 9080 | 9090 | |||||||||||
| +0,070 | |||||||||||||||||||
| 100 -0,054 | 105 +0,035 | 105 | +0,120 | 100.265 100.100 |
10050 | 10080 | 10095 | ||||||||||||
| +0,070 | |||||||||||||||||||
| 105 -0,054 | 110 +0,035 | 110 | +0,120 | 105.265 105.100 |
10560 | 10580 | 10595 | 105110 | |||||||||||
| +0,070 | |||||||||||||||||||
| 110 -0,054 | 115 +0,035 | 115 | +0,120 | 110.265 110.110 |
11060 | 11080 | 11095 | 110110 | |||||||||||
| +0,070 | |||||||||||||||||||
| 120 -0,054 | 125 +0,040 | 125 | +0,170 | 120.270 120.110 |
0,324 0,100 |
12060 | 12080 | 120110 | |||||||||||
| +0,100 | |||||||||||||||||||
| 125 -0,063 | 130+0,040 | 130 | +0,170 | 125.270 125.110 |
12560 | 125110 | |||||||||||||
| +0,100 | |||||||||||||||||||
| 130 -0,063 | 135 +0,040 | 135 | +0,170 | 130.270 130.110 |
13050 | 13060 | 13080 | 130100 | |||||||||||
| +0,100 | |||||||||||||||||||
| 140 -0,063 | 145 +0,040 | 145 | +0,170 | 140.270 140.110 |
14050 | 14060 | 14080 | 140100 | |||||||||||
| +0,100 | |||||||||||||||||||
| 150 -0,063 | 155 +0,040 | 155 | +0,170 | 150.270 150.110 |
15050 | 15060 | 15080 | 150100 | |||||||||||
| +0,100 | |||||||||||||||||||
| 160 -0,063 | 165 +0,040 | 165 | +0,170 | 160.270 160.110 |
9,5 | 16050 | 16060 | 16080 | 160100 | ||||||||||
| +0,100 | |||||||||||||||||||
| 170 -0,063 | 175 +0,040 | 175 | +0,170 | 170.270 170.110 |
17050 | 17080 | 170100 | ||||||||||||
| +0,100 | |||||||||||||||||||
| 180 -0,063 | 185 +0,046 | 185 | +0,210 | 180.270 180.110 |
0,339 0,110 |
18050 | 18060 | 18080 | 180100 | ||||||||||
| +0,130 | |||||||||||||||||||
| 190 -0,072 | 195 +0,046 | 195 | +0,210 | 190.276 190.110 |
19050 | 19060 | 19080 | 190100 | 190120 | ||||||||||
| +0,130 | |||||||||||||||||||
| 200 -0,072 | 205 +0,046 | 205 | +0,210 | 200,276 200.110 |
20050 | 20060 | 20080 | 200100 | 200120 | ||||||||||
| +0,130 | |||||||||||||||||||
| 220 -0,072 | 225 +0,046 | 225 | +0,210 | 220.276 220.110 |
9,5 | 22050 | 22060 | 22080 | 220100 | 220120 | |||||||||
| +0,130 | |||||||||||||||||||
| 240 -0,072 | 245 +0,046 | 245 | +0,210 | 240.276 240.110 |
24050 | 24060 | 24080 | 240100 | 240120 | ||||||||||
| +0,130 | |||||||||||||||||||
| 250 -0,072 | 255 +0,052 | 255 | +0,260 | 250.282 250.110 |
0,354 0,110 |
25050 | 25060 | 25080 | 250100 | 250120 | |||||||||
| +0,170 | |||||||||||||||||||
| 260 -0,081 | 265 +0,052 | 265 | +0,260 | 260.282 260.110 |
26050 | 26060 | 26080 | 260100 | 260120 | ||||||||||
| +0,170 | |||||||||||||||||||
| 280 -0,081 | 285 +0,052 | 285 | +0,260 | 280.282 280.110 |
28050 | 28060 | 28080 | 280100 | 280120 | ||||||||||
| +0,170 | |||||||||||||||||||
| 300 -0,081 | 305 +0,052 | 305 | +0,260 | 300.282 300.110 |
30050 | 30060 | 30080 | 300100 | 300120 | ||||||||||
METRYCZNE TULEJE ŁOŻYSKOWE POM Z OTWORAMI OLEJOWYMI.pdf
Łożysko ślizgowe na bazie POM, zwane również tulejką POM, łożyskiem smarowanym granicznym, łożyskiem bezolejowym, łożyskiem suchym, łożyskiem POM i tuleją suchą powlekaną POM. Ma podobną strukturę materiału do kołków. Różnica tkwi w warstwie powlekanej POM.
Żółta tuleja kompozytowa POM jest standardowym elementem naszej firmy. Ten typ samosmarującego łożyska ma taką samą strukturę materiałową jak inne tuleje POM.
1. POM 0,3~0,5 mm.
2. Brąz porowaty 0,2~0,3 mm.
3. Podkład stalowy 0,4~2,2 mm.
4. Miedziowanie 0,008mm.
| Specyfikacje dla łożyska dzielonego POM - typ POM | |
| Odniesienie | Krzew POM |
| Marka | Viiplus |
| Średnica wewnętrzna | 20mm |
| Średnica zewnętrzna | 23mm |
| Szerokość | 15mm |
| Typ | Łożysko |
| Waga (kg) | 0,0001 |
· Dobra nośność i odporność na zużycie
· Nadaje się do ruchów liniowych, oscylacyjnych i obrotowych
· Optymalna wydajność przy stosunkowo dużych obciążeniach i niskich prędkościach
· Gniazda bezołowiowe mogą spełniać wymogi ochrony środowiska
Żółte, samosmarujące łożysko kompozytowe jest powszechnie stosowane w maszynach, w których niedopuszczalne jest stosowanie materiałów bezołowiowych, np. w maszynach włókienniczych, częściach samosmarujących, podwoziach samochodowych, maszynach kuźniczych, metalurgii i tak dalej.
| Ładowność | 70N/mm2 | |
| Wartość tarcia | 0,05 do 0,25 µm | |
| Temperatura | -40 do +130 [ °C ] | |
| Maks. Pv (stan oleju) | 22N/mm2 .m/s | |
| Maksymalna prędkość | 2,5m/s | |
1. Warstwa ślizgowa POM z wgłębieniami smarującymi lub bez do obróbki
2. Porowaty spiek brązu
3.Stalowy tył
| WYDAJNOŚĆ OPERACYJNA | |
| Suchy | Słaby |
| Smarowane olejem | Dobry |
| Smarowane smarem | Bardzo dobry |
| Smarowane wodą | Słaby |
| Proces smarowania płynem | Słaby |
| OGÓLNY | Jednostka | Wartość | |
| Maksymalne obciążenie, p |
Statyczny |
N/mm2 |
140 140 |
| Temperatura robocza |
Min |
°C |
-40 130 |
| Współczynnik liniowej rozszerzalności cieplnej | Równolegle do powierzchni | 10-6/K | 11 |
| Normalnie do powierzchni | 10-6/K | 29 |
| SMAROWANE | ||
| Maksymalna prędkość ślizgu, U | SM | 2,5 |
| Maksymalny współczynnik pU | N/mm2xm/s | 2.8 |
| Współczynnik tarcia | 0,06 – 0,12 |
| REKOMENDACJE | |||
| Chropowatość powierzchni wału, Ra | mikrometr | ≤ 0,4 | |
| Twardość powierzchni wału |
Normalna |
HB |
> 200 > 350 |
Formy łożysk dostępne w standardowych wymiarach
Łożyska metryczne i tuleje calowe wykonywane na zamówienie: standardowe kształty tulei o specjalnych wymiarach, półtuleje, specjalne kształty uzyskiwane przez tłoczenie, łożyska z wycięciami ustalającymi, otworami smarowymi i rowkami obrabianymi maszynowo, niestandardowe projekty tulei
