| Nazwa marki: | https://www.viiplus.com/ |
| Numer modelu: | Tuleje prowadzące i podkładki oporowe |
| MOQ: | 500 sztuk |
| Cena £: | factory price |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | Małe MOQ |

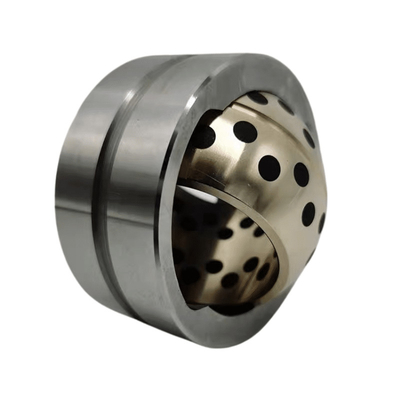

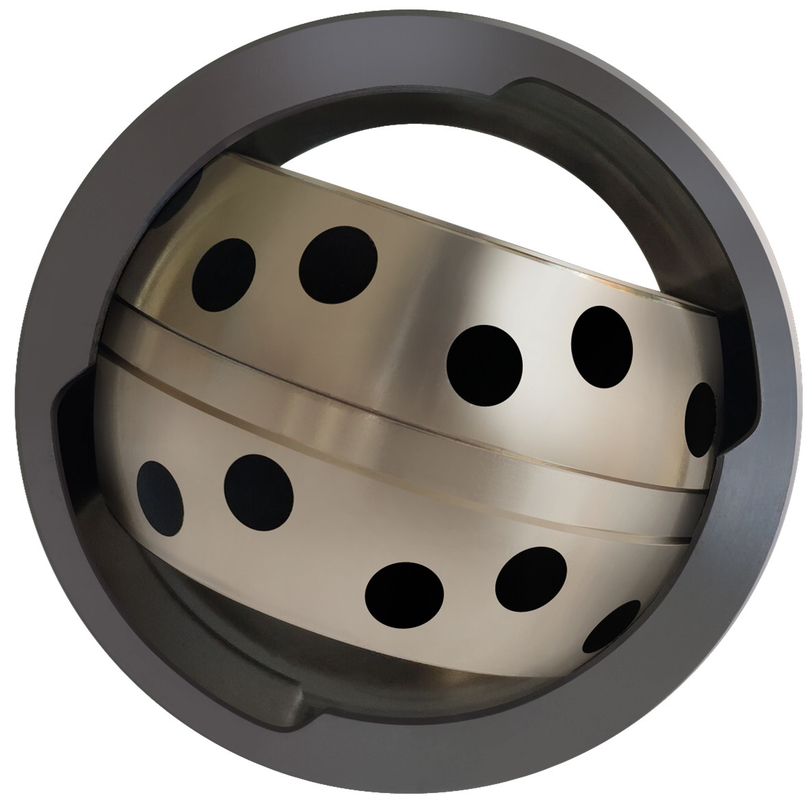

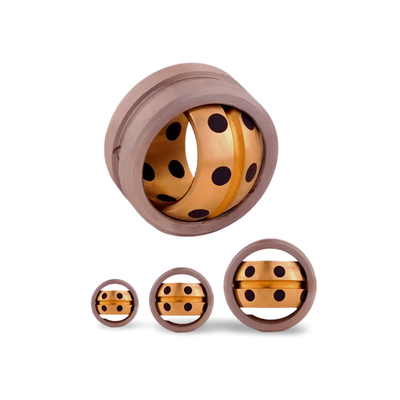

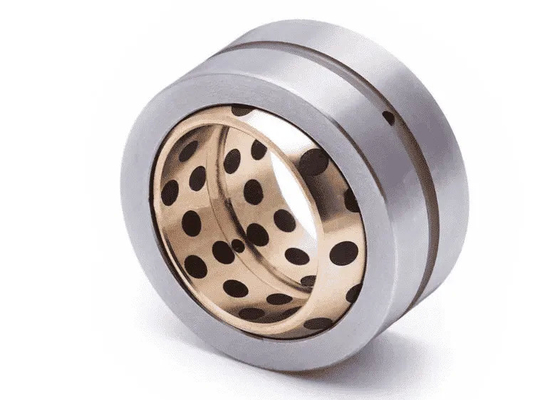

Zwiększanie wydajności za pomocą łożysk oscylacyjnychSferyczne łożysko ślizgoweSOBS
"Wysokowydajne sferyczne łożysko ślizgowe oscylacyjne z grafitowymi wkładkami SOBS" to termin techniczny odnoszący się do określonego typu łożyska. Rozłóżmy ten termin, aby zrozumieć jego składniki:
Wysoka wydajność: Oznacza to, że łożysko zostało zaprojektowane do pracy z wyjątkową trwałością, precyzją i/lub nośnością.
Grafitowe wkładki: Grafit jest materiałem często stosowanym w łożyskach ze względu na jego właściwości samosmarujące i odporność na zużycie. "Wkładki" prawdopodobnie odnoszą się do konkretnego procesu produkcyjnego lub struktury, w której grafit jest wkładany lub nakładany w szczególny sposób w celu zwiększenia wydajności łożyska.
Oscylacyjne: Odnosi się to do wzoru ruchu łożyska. Łożyska oscylacyjne są przeznaczone do obsługi ruchu kątowego lub ruchów oscylacyjnych, co jest często widoczne w punktach obrotu lub przegubach obrotowych.
Sferyczne łożysko ślizgowe: Sferyczne łożysko ślizgowe to rodzaj łożyska, które umożliwia zarówno ruch obrotowy, jak i pochylanie. Sferyczny kształt powierzchni łożyska umożliwia ruch wielokierunkowy i elastyczność.
SOBS: Wydaje się to być skrót lub specyficzne oznaczenie dla tego typu łożyska. Może to być nazwa handlowa, numer modelu lub standardowy skrót używany w branży.
Podsumowując, wysokowydajne sferyczne łożysko ślizgowe oscylacyjne z grafitowymi wkładkami SOBS to łożysko przeznaczone do zastosowań o wysokiej wydajności, zawierające grafit w celu smarowania i odporności na zużycie, obsługujące ruchy oscylacyjne, umożliwiające elastyczność wielokierunkową i mogące mieć określone oznaczenie lub nazwę handlową SOBS.
W inżynierii mechanicznej łożyska oscylacyjne odgrywają nieodzowną rolę w zapewnianiu płynnej pracy i optymalnej wydajności w wielu zastosowaniach. Wśród nich sferyczne łożyska ślizgowe wyróżniają się wszechstronnością i wydajnością w obsłudze ruchów obrotowych i oscylacyjnych w maszynach. Łożysko ma w swojej istocie sferyczną konstrukcję ślizgową, która pozwala na ruch obrotowy i pochylanie przy minimalnym tarciu i zużyciu. Wyróżnia je integracja grafitowych wkładek w jego strukturze. Te grafitowe wkładki służą jako stałe smary, zapewniając łożysku właściwości samosmarujące.
Sferyczne łożyska ślizgowe charakteryzują się sferycznymi pierścieniami wewnętrznymi i zewnętrznymi, w których znajduje się powierzchnia styku ślizgowego. Konstrukcja ta umożliwia kompensację niewspółosiowości, ugięcia wału i różnych stopni ruchu kątowego. Łożyska te są powszechnie budowane z pierścieni wewnętrznych i zewnętrznych wykonanych z wysokiej jakości stali łożyskowej. Jednocześnie powierzchnia styku ślizgowego może zawierać różne materiały, takie jak stal na stali, stal na brązie lub stal na kompozycie.
Wszechstronność i wytrzymałość sferycznych łożysk ślizgowych sprawiają, że są one niezbędne w wielu branżach i zastosowaniach. Od ciężkich maszyn i sprzętu budowlanego po systemy lotnicze i motoryzacyjne, łożyska te znajdują zastosowanie w różnych środowiskach, w których niezawodne działanie i trwałość mają zasadnicze znaczenie.
W lotnictwie sferyczne łożyska ślizgowe odgrywają kluczową rolę w systemach podwozia samolotów, powierzchniach sterowych i elementach silnika. Ich zdolność do wytrzymywania dużych obciążeń i trudnych warunków pracy sprawia, że idealnie nadają się do zapewnienia bezpiecznych i wydajnych operacji lotniczych.
W przemyśle motoryzacyjnym sferyczne łożyska ślizgowe są powszechnie stosowane w układach kierowniczych, elementach zawieszenia i zespołach napędowych. Ich zdolność do kompensacji niewspółosiowości i pochłaniania wstrząsów i wibracji zwiększa wydajność, komfort i bezpieczeństwo pojazdu.
W zastosowaniach w maszynach przemysłowych sferyczne łożyska ślizgowe znajdują szerokie zastosowanie w systemach przenośników, siłownikach hydraulicznych i przegubach przegubowych. Ich solidna konstrukcja i duża nośność przyczyniają się do płynnej i niezawodnej pracy różnych procesów produkcyjnych.
| Właściwości: | SOBS |
|
Materiał bazowy:
|
Specjalny mosiądz (SO#50SP2)
|
| Skład: | CuZn25A16Fe3Mn3 Base |
|
Samosmarujące:
|
Tak
|
| Smar: | Grafit |
|
Nacisk powierzchniowy P:
|
100 N/mm²
|
| Prędkość ślizgania v: | 30 m/min |
|
Wartość P*v:
|
200 N/mm² x m/min
|
| Temperatura pracy: | -50°C / +200°C (maks. 300°C) |
|
Współczynnik tarcia:
|
0,07
|
W porównaniu z innymi typami łożysk, sferyczne łożyska ślizgowe oferują kilka wyraźnych zalet, które przyczyniają się do ich powszechnego przyjęcia i popularności w różnych branżach.
Sferyczne łożyska ślizgowe są zaprojektowane tak, aby wytrzymywać duże obciążenia promieniowe i osiowe, co sprawia, że nadają się do zastosowań, w których istotna jest duża nośność. Ich solidna konstrukcja i wydajny rozkład obciążenia zapewniają niezawodne działanie w wymagających warunkach.
Właściwości samosmarujące
Wiele sferycznych łożysk ślizgowych jest wyposażonych w funkcje samosmarujące, takie jak wkładki lub puste przestrzenie wypełnione smarem, eliminując potrzebę smarowania zewnętrznego. Zmniejsza to wymagania konserwacyjne i wydłuża żywotność łożyska, co skutkuje oszczędnością kosztów i wydajnością operacyjną.
Kompensacja niewspółosiowości
W przeciwieństwie do tradycyjnych łożysk, które wymagają precyzyjnego ustawienia dla optymalnej wydajności, sferyczne łożyska ślizgowe mogą kompensować niewspółosiowość wału i ruch kątowy. Ta elastyczność minimalizuje naprężenia na elementach i wydłuża żywotność maszyn, szczególnie w dynamicznych środowiskach pracy.
Kluczowe kwestie przy wyborze i instalacji
Chociaż sferyczne łożyska ślizgowe oferują liczne korzyści, właściwy dobór i instalacja mają kluczowe znaczenie dla zapewnienia optymalnej wydajności i trwałości. Oto kilka kluczowych kwestii, o których należy pamiętać:
Wymagania dotyczące obciążenia
Przed wyborem sferycznego łożyska ślizgowego należy ocenić przewidywane warunki obciążenia, w tym obciążenia promieniowe i osiowe, a także siły dynamiczne i statyczne. Wybór łożyska o odpowiedniej nośności zapewnia niezawodne działanie i zapobiega przedwczesnej awarii.
Warunki środowiskowe
Przy wyborze sferycznych łożysk ślizgowych należy wziąć pod uwagę środowisko pracy, uwzględniając takie czynniki, jak ekstremalne temperatury, wilgoć, zanieczyszczenia oraz narażenie na chemikalia lub substancje żrące. Wybór łożysk z odpowiednimi uszczelnieniami i obróbką powierzchni pomaga złagodzić skutki niekorzystnych warunków i przedłużyć żywotność.
Sferyczne łożyska ślizgowe, między innymi łożyska oscylacyjne, są niezbędnymi elementami w różnych systemach mechanicznych, zapewniając niezrównaną wszechstronność, niezawodność i wydajność. Znajdujące się w lotnictwie, motoryzacji, maszynach przemysłowych i innych, łożyska te są niezbędne do utrzymania płynnej pracy i szczytowej funkcjonalności. Inżynierowie i technicy mogą zoptymalizować wydajność i efektywność swoich systemów, rozumiejąc zasady projektowania, zastosowania, zalety i ważne czynniki związane ze sferycznymi łożyskami ślizgowymi.
Jeśli chcesz przeczytać więcej informacji, Zapraszamy do zamówienia:VIIPLUS
Podajemy numer modelu: Standard No.JDBS-015,JDBS-020,JDBS-025,JDBS-030,JDBS-035,JDBS-040,JDBS-045,JDBS-050,JDBS-060,JDBS-070,JDBS-080,JDBS-090,JDBS-100,JDBS-110,JDBS-120,JDBS-130,JDBS-140,JDBS-150,JDBS-160,JDBS-180,JDBS-200,JDBS-220,JDBS-240,JDBS-260,JDBS-280,JDBS-300.
| Nazwa artykułu | Średnica wewnętrzna d | Średnica zewnętrzna D | Szerokość W | Kąt a | S-øD1 | l1 | l2 | Dopuszczalne obciążenie promieniowe Rd (kN) | Dopuszczalne obciążenie osiowe Td (kN) | Rd x V dopuszczalne (kN x m/min) | Typ | Pobieranie CAD | Zapytanie |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOBS 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | A | ||
| SOBS 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | A | ||
| SOBS 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | A | ||
| SOBS 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | A | ||
| SOBS 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | A | ||
| SOBS 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | A | ||
| SOBS 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | A | ||
| SOBS 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | A | ||
| SOBS 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | A | ||
| SOBS 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | A | ||
| SOBS 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | A | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | A | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | A | ||
| SOBS 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | A | ||
| SOBS 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | A | ||
| SOBS 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | A | ||
| SOBS 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | A | ||
| SOBS 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | B | ||
| SOBS 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | B | ||
| SOBS 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | B | ||
| SOBS 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | B | ||
| SOBS 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | B | ||
| SOBS 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | B | ||
| SOBS 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | B | ||
| SOBS 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | B | ||
| SOBS 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | B | ||
| SOBS 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | B | ||
| SOBS 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | B | ||
| SOBS 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | B |
