| Nazwa marki: | VIIPLUS |
| Numer modelu: | Podkładka samosmarująca |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T, Warunki płatności i dostawy: 30% zaliczki; 70% przed wysyłką / FOB CIF |
| Zdolność do zaopatrzenia: | łożyska grafitowe z wtyczką, Chiny, producenci, dostawcy, fabryki, hurtownia, metalowe łożysko czopo |

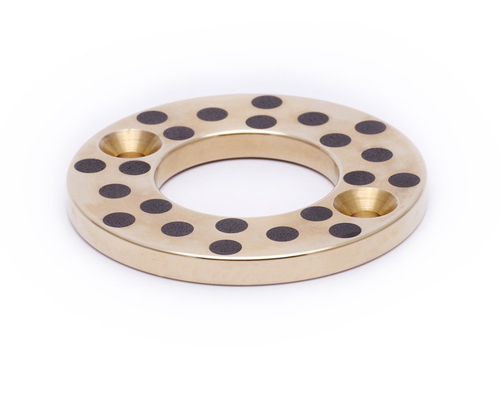

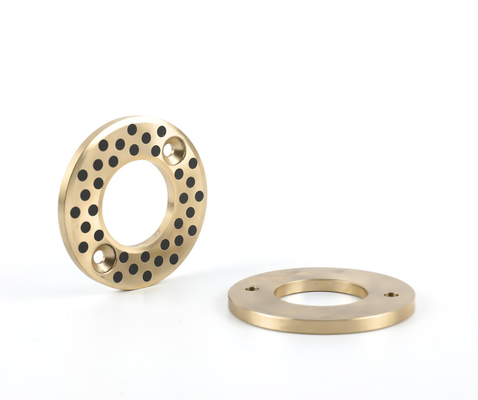

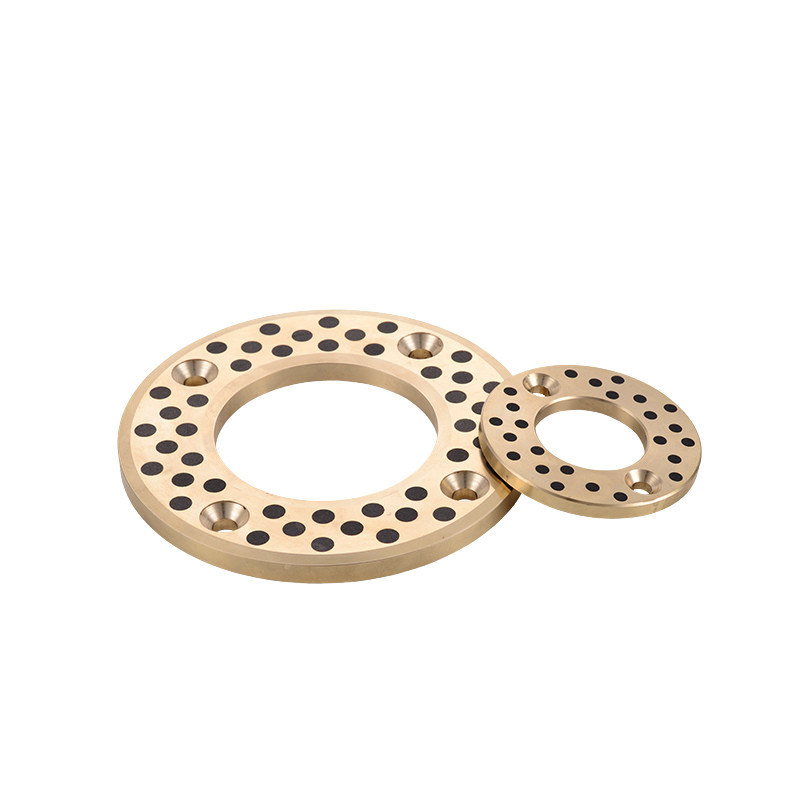

Podkładka z brązu samosmarującego to bezolejowe rozwiązanie łożyskowe, które zawiera wkładkę grafitową dla zwiększenia smarowania i odporności na zużycie. Ta innowacyjna konstrukcja eliminuje potrzebę smarowania zewnętrznego, co czyni ją idealnym wyborem do zastosowań, w których konserwacja jest ograniczona lub smarowanie jest niepraktyczne.
Wykonana z wysokiej jakości brązu, podkładka oferuje doskonałą wytrzymałość i trwałość. Wkładka grafitowa zapewnia gładką, smarującą powierzchnię, która zmniejsza tarcie i zużycie, zapewniając długotrwałą wydajność.
Bezolejowa konstrukcja podkładki z brązu samosmarującego upraszcza instalację i konserwację, zmniejszając koszty operacyjne i przestoje. Nadaje się do stosowania w szerokim zakresie zastosowań przemysłowych, w tym w maszynach, pompach i innym sprzęcie obrotowym.
Podsumowując, podkładka z brązu samosmarującego z wkładką grafitową oferuje niezawodne i bezobsługowe rozwiązanie łożyskowe, które zapewnia doskonałe smarowanie i odporność na zużycie. Jej bezolejowa konstrukcja i wysokiej jakości wykonanie sprawiają, że jest to opłacalny i trwały wybór dla różnych zastosowań przemysłowych.
bezolejowyślizgpłyta,zużyciepłyta, grafitzatkany #500 sp oleje podkładka. ŚlizgPłytaGrubość 10mm - Typ stalowy. ŚlizgPłytaGrubość 20mm - Typ brązowy.
Podkładka bezolejowa
Podkładka bezolejowa do uniwersalnego zastosowania w wielu suchych aplikacjach, takich jak matryce/formy, maszyny,
automatyka, budownictwo, motoryzacja. Bezolejowa tuleja jest samosmarująca i działa bez smaru.
Materiał: #500SP
(Mosiądz o wysokiej wytrzymałości / Stop miedzi + Smar stały)
Model
25WSBW/25WSBW-N
Kod producenta
WSBW/WSBW-N/SOBW/SPW
| Nr | d | D | T | P.C.D | Liczba otworów | Śruba z łbem płaskim | d1 |
| 6 | 6.2 | 25 | 3 | 15 | 2 | M3 | 3.5 |
| 8 | 8.2 | 28 | 18 | ||||
| 10 | 10.2 | 30 | 20 | ||||
| 12 | 12.2 | 40 | 28 | ||||
| 13 | 13.2 | ||||||
| 14 | 14.2 | ||||||
| 15 | 15.2 | 50 | 35 | ||||
| 16 | 16.2 | ||||||
| 18 | 18.2 | ||||||
| 20 | 20.2 | 5 | M5 | 6 | |||
| 25 | 25.2 | 55 | 40 | ||||
| 30 | 30.2 | 60 | 45 | ||||
| 35 | 35.2 | 70 | 50 | ||||
| 40 | 40.2 | 80 | 7 | 60 | M6 | 7 | |
| 45 | 45.3 | 90 | 67.5 | ||||
| 50 | 50.3 | 100 | 8 | 75 | 4 | ||
| 55 | 55.3 | 110 | 85 | ||||
| 60 | 60.3 | 120 | 90 | M8 | 9 | ||
| 65 | 65.3 | 125 | 95 | ||||
| 70 | 70.3 | 130 | 10 | 100 | |||
| 75 | 75.3 | 140 | 110 | ||||
| 80 | 80.3 | 150 | 120 | ||||
| 90 | 90.5 | 170 | 140 | M10 | 11 | ||
| 100 | 100.5 | 190 | 160 | ||||
| 120 | 120.5 | 200 | 175 |
Metaliczne, samo-smarujące tuleje są wykonane z jednej z czterech podstawowych kompozycji: Mocny odlew Brąz, Brąz Tuleje
Ponieważ łożyska zwykle podlegają dużej odporności na tarcie, która generuje ciepło, smary, takie jak olej lub smar, są używane, aby zapobiec zakleszczeniu lub nienormalnemu zużyciu, które to ciepło tarcia mogłoby spowodować. Bezsmarujące tuleje nie potrzebują oleju smarującego, ponieważ korpus łożyska ma strukturę smarującą, która jest możliwa dzięki olejowi smarującemu w korpusie łożyska lub dzięki wbudowanemu smarowi stałemu lub podobnemu. Ponieważ nie potrzebują oleju smarującego, bezsmarujące tuleje są często używane do zastosowań, takich jak precyzyjne maszyny, które utrudniają uzupełnianie oleju smarującego, oraz sprzęt o słabym powinowactwie do oleju. Zmniejszają również koszty konserwacji, eliminując potrzebę regularnego smarowania i umożliwiając stabilną pracę przez długi czas. Bezsmarujące tuleje występują w różnych kształtach, które mogą być używane do różnych zastosowań w razie potrzeby. Przykłady obejmują proste tuleje, tuleje kołnierzowe, tuleje kołnierzowe i tuleje obudowy.
Podkładka oporowa z brązu SOBW / Bezolejowa tuleja, typ podkładki ze stopu miedzi
Grafitowa płyta ślizgowa z brązu w najlepszej cenie
Wybierz z naszej oferty podkładek oporowych z brązu, w tym łożyska oporowe z wbudowanym grafitem, łożyska oporowe z brązu i inne. Rozmiar na zamówienie i materiał podkładki oporowej z mosiądzu.
Samosmarujące łożyska i suwaki z wbudowanymi smarami stałymi, pod wpływem ciepła tarcia, rozszerzają smar stały, automatycznie przenoszą się na powierzchnię tarcia, tworzą warstwę filmu smarującego, aby zapobiec kontaktowi metal-metal, tym samym zmniejszając współczynnik tarcia i zużycie oraz poprawiając nośność łożyska. Metalowy szkielet, zgodnie z potrzebami użytkowników łożysk pompy zębatej, można użyć brązu, żeliwa, staliwa, stali nierdzewnej, szkieletu niemetalicznego, bakelitu, tworzywa fenolowego, nylonu i tak dalej.
Po drugie, cechy łożysk i suwaków z wkładkami: Samosmarujące łożyska i suwaki ze smarami stałymi są wykonane z 10 rodzajów materiałów smarujących o doskonałych właściwościach smarujących i specjalnych długościach, z których niektóre mogą akceptować pod dużym obciążeniem. Ciśnienie łożyska wynosi 2 um grubości JDB stałego filmu łożyskowego z wkładką, prędkość tarcia 40 m na sekundę może wytrzymać naprężenie kontaktowe 2800Mpa; niektóre elementy, niska siła ścinania między cząsteczkami, niska adhezja jest łatwa do utworzenia powierzchni poślizgu molekularnego, tylko w warstwie smarującej o grubości 2,5 um, istnieje około 40 000 powierzchni poślizgu łożyska z wkładką z brązu JDB, która odgrywa kluczową rolę w działaniu smarującym smaru stałego; niektóre elementy są w temperaturze 399 °C, współczynnik tarcia jest normalny; niektóre elementy mają dobre właściwości smarujące w normalnej temperaturze, normalnym obciążeniu, dużej prędkości tarcia, próżni i atmosferze. Krótko mówiąc, samosmarujące smary stałe z łożyskami i suwakami z wkładkami mogą być dostosowane do warunków tarcia różnych warunków pracy. Współczynnik tarcia wynosi najczęściej od 0,006 do 0,09.
Po trzecie, zastosowanie łożysk i suwaków z wkładkami: Łożyska i suwaki z wkładkami są osadzone w szkielecie przez smary stałe, samosmarujące działanie tarcia, idealnie rozwiązują problemy z zanieczyszczeniami spowodowanymi przez smary płynne w procesie smarowania, dlatego są szeroko stosowane w maszynach spożywczych, maszynach farmaceutycznych i innych środowiskach nieskażonych. Smar stały stosowany w łożysku z wkładką i suwaku ma cechy dużego obciążenia, dlatego jest bardzo odpowiedni do warunków pracy o dużym obciążeniu, niskiej prędkości, wysokiej temperaturze, parze wodnej i innych warunkach korozyjnych oraz niewygodnych i często smarowanych warunkach pracy filmu olejowego. Stosowane w górnictwie, metalurgii, naftownictwie, geologii, chemii, papiernictwie, mostach, piastach hydraulicznych, statkach, lotnictwie i innych sektorach przemysłu. Najbardziej wyróżniające się wyniki, takie jak dźwigi do kadzi stalowych i walcownie zgrubne 1150, są 6-8 razy dłuższe niż oryginalne podkładki łożyskowe. Różne walcownie, nożyce, suwaki zimnego łoża (ściągacze do rur), maszyny farmaceutyczne, garnki skręcające, łożyska młynów gumowych, łożyska dźwigów pływających, suszarki do młynów tekstylnych, walcownie metali nieżelaznych, płyty stalowe do pojazdów ciężkich Tuleja sworznia, mieszalnik skręcający zakładu chemicznego, łożysko rolkowe przenośnika kopalni węgla, wewnętrzna tuleja pompy głębinowej wiertnicy, tuleja ochronna wiertła i tuleje prowadzące, suwaki i tarcze krzywkowe na różnych urządzeniach są bardzo oczywiste. .
Po czwarte, zastosowanie łożysk i suwaków z wkładkami:
(1) Łożyska i suwaki z wkładkami zostały pokryte specjalną warstwą smaru na powierzchni tarcia przed opuszczeniem fabryki. Nie brudź stołu tarcia podczas instalacji. Nie wycieraj smaru! ! ! Jeśli zostanie starty, wymień go na smar litowy dwusiarczku molibdenu, ale musi działać z małą prędkością przez pewien czas przed uruchomieniem testowym, aby działać normalnie. Podczas korzystania z ciężkiego sprzętu należy zakupić specjalny smar do ponownego malowania od sprzedawcy. .
(2) Podczas montażu łożyska z wkładką musi zapewnić pewien luz ślizgowy, aby zapobiec zakleszczeniu i uszkodzeniu łożyska i maszyny.
(3) Podczas montażu łożyska z wkładką należy upewnić się, że średnica wału, o którą się trze, ma dobrą cylindryczność, tak aby miała wystarczającą powierzchnię styku z łożyskiem, w przeciwnym razie poważnie wpłynie to na żywotność łożyska lub natychmiast je uszkodzi.
Pięć, specyfikacje fabryczne łożysk i suwaków z wkładkami: Ten produkt jest szeroko stosowany w wielu branżach, dlatego trudno jest ujednolicić specyfikacje.
viiplus to profesjonalny producent różnych rodzajów łożysk od ponad 15 lat w fabryce w Chinach.
Produkujemy wszelkiego rodzaju łożyska ślizgowe, w tym tuleja kompozytowa, tuleja kompozytowa POM,tuleja bimetalowa,tuleja z brązu owiniętego, odlewane tuleje ślizgowe i podkładka łożyskowa, tuleja z brązu spiekanego i części spiekane, łożyska transferu kulkowego itp.
Kształty łożysk mogą być w tulei, kołnierzowe, sferyczne, płytowe, podkładkowe, pierścieniowe, kwadratowe itp.
Materiały podstawowe ze stali węglowej, stali hartowanej, żelaza, stali nierdzewnej, brązu, mosiądzu, miedzi, stopu brązu-stali. Materiały smarujące w , , POM, nylon, tworzywo sztuczne, olej, grafit, smar, MoS2 itp.
Eksport do Polski, Czech, Słowacji, Węgier, Niemiec, Austrii, Szwajcarii, Liechtensteinu, Ameryki, Kanady, Brazylii, Peru, Argentyny, Chile, Paragwaju, Europy, Polski, Czech, Słowacji, Węgier, Austrii, Szwajcarii, Liechtensteinu, Wielkiej Brytanii, Finlandii, Francji, Niemiec, Włoch, Hiszpanii, Szwecji, Estonii, Ukrainy, Turcji, Austrii, Rosji, Korei, Malezji, Singapuru, Belize, Salwadoru, Hondurasu, Nikaragui, Kostaryki, Panamy, Bahamów, Kuby, Jamajki, Haiti, Dominiki, Antigui i Barbudy, Saint Kitts i Nevis, Dominiki, Saint Lucia, Saint Vincent i Grenadyn, Grenady, Barbadosu, Trynidadu i więcej Bagh, Portoryko, Anguilli, Tajlandii, Egiptu, Kenii, Somalii, Konga, Zimbabwe, Republiki Południowej Afryki itp.
Podkładki bezolejowe - Wybierz, skonfiguruj, zamów.
Podkładka, samosmarująca
Zwykła podkładka oporowa, podkładka oporowa z grafitem i podkładka oporowa z rowkami olejowymi / smarowymi.
Wysokiej twardości impregnowane mosiądzem łożysko ze smarowaniem stałym jest ulepszone na viiplus.com poprzez dalsze zwiększenie twardości mosiądzu o wysokiej twardości, co prowadzi do wyższej nośności i lepszej odporności na zużycie. Produkty są szeroko stosowane w maszynach do ciągłego odlewania, urządzeniach górniczych, urządzeniach inżynieryjnych, wtryskarkach itp. Ze względu na wysoką twardość trudno jest je obrabiać i wykańczać, zaleca się je tylko do naprawdę dużych obciążeń.
| Materiał podstawowy | CuZn25A16Fe3Mn3 | Obciążenie dynamiczne | 120N/mm² |
| Twardość podstawy | HB210~275 | Współczynnik tarcia | <0,16 |
| Temperatura maks. | 300℃ | Ograniczenie prędkości | suchy 0,4 m/s olej 5 m/s |
Metaliczne łożyska ze stopu brązu, podkładka oporowa z brązu z grafitowymi wtyczkami zapewnia zarówno dobrą odporność na zużycie, jak i doskonałą samosmarującą cechę łożysk.
To oznaczenie umożliwia eksploatację łożysk bez konserwacji olejowej lub smarowej.
Jest szeroko stosowany w dziedzinie dużych obciążeń i ruchu przerywanego, a także warunków ruchu oscylacyjnego, takich jak linia montażowa samochodów, turbina wodna, zapory i maszyny do wtrysku tworzyw sztucznych.
W zależności od różnych warunków pracy dostępna jest różnorodność różnych stopów.
Materiał podkładki oporowej z brązu jest wykonany z mocnego metalu podstawowego z brązu odlewanego z wbudowanymi specjalnymi smarami stałymi. przesmarowanie w warunkach ekstremalnie wysokiej / niskiej temperatury przy niskiej prędkości. Materiał ten zapewnia bezobsługowe rozwiązanie łożyskowe, szczególnie w przypadku dużych obciążeń, przerywanego ruchu oscylacyjnego.
Ten typ łożyska może być stosowany w suchym, wysokiej temperaturze, wysokim ciśnieniu, korozyjnym środowisku, z wodą lub innymi chemikaliami, gdy nie jest możliwe wprowadzenie oleju.
Jest obecnie szeroko stosowany w linii produktów motoryzacyjnych, inżynierii wodnej, tamach, przemyśle tworzyw sztucznych, późniejszych maszynach odlewniczych, wałkach stalowych w przemyśle metalurgicznym, maszynach górniczych, statkach, turbogeneratorach, w turbinach hydraulicznych i wtryskarkach.
Dostarczamy żądane podkładki oporowe zgodnie ze specyfikacjami, których potrzebujesz.
Stop brązu CuZn25Al5Mn4Fe3 + grafitowe wtyczki
Łożyska bezolejowe są przeznaczone do zastosowań o dużym obciążeniu i niskiej prędkości i są wykonane z obrotowo odlewanego brązu o wysokiej wytrzymałości z użyciem specjalnie ukształtowanego grafitowego korka jako smaru.
Nasza oferta bezolejowych podkładek jest dostępna w rozmiarach metrycznych i imperialnych. Nasz wewnętrzny serwis obróbki skrawaniem może produkować produkty na zamówienie, które spełniają specyficzne wymagania klienta.
Podkładka oporowa z brązu z wtyczką smaru stałego (grafit)
① Film smaru stałego
② Wtyczka smaru stałego
③ Podkład z brązu
1. Zapewnia długotrwałą pracę bez konserwacji;
2. Nadaje się do dużych obciążeń statycznych i dynamicznych;
3. Z niskim i gładkim współczynnikiem tarcia i bez efektów stick-slip;
4. Nadaje się do brudnych, korozyjnych, wstrząsowych i obciążeń krawędziowych;
5. Materiał podstawowy ma dobrą zdolność pochłaniania wstrząsów;
6. Może być stosowany w szerokim zakresie temperatur;
7. Nadaje się do ruchu posuwisto-zwrotnego, obrotowego i oscylacyjnego z częstotliwością początkową
8. Złożoność tworzenia filmu olejowego;
9. Niskie zużycie i długa żywotność.
Łożysko bezolejowe, łożysko z grafitową wtyczką, łożysko z litego brązu, łożysko ślizgowe, łożysko suche i zwykłe łożysko i tuleja z przesmarowaniem
Dostępny w różnych rozmiarach, różne zastosowania
Podkładka oporowa z brązu z wkładką grafitową zapewnia zarówno dobrą odporność na zużycie, jak i doskonałą samosmarującą cechę łożysk. To oznaczenie umożliwia eksploatację łożysk bez konserwacji olejowej lub smarowej.
| Gęstość | 8,0 g/cm3 | |
| Twardość | >210 HB | |
| Wytrzymałość na rozciąganie | >750 N/mm2 | |
| Granica plastyczności | >450 N/mm2 | |
| Wydłużenie | >8 | |
| Współczynnik rozszerzalności liniowej | 1,9x10-5/°C | |
| Temperatura pracy | -40°C~+300°C | |
| Maks. Obciążenie dynamiczne | 120 | |
| Maks. Prędkość | Suchy | 0,4 m/s |
| Olej | 1,0 m/s | |
| Maks. Limit PV | Suchy | 1,5 N/mm2.m/s |
| Olej | 3,25 N/mm2.m/s | |
| Tarcie | Suchy | 0,12~0,16 μ |
| Olej | 0,03~0,08 μ | |
Bezołowiowa podkładka oporowa z brązu jest szeroko stosowana w poniższych:
1. Ciężki ciągnik i sprzęt rolniczy
2. Sprzęt górniczy
3. Sprzęt leśny
4. Wsparcie wału ostrza zbiornika mieszającego
5. Sprzęt odlewniczy, piecowy i do produkcji stali
6. Zastosowania HVAC
7. Łożyska kół i kół o dużej wytrzymałości
8. Zastosowania do suszenia forniru w piecu i ewentualnie inne zastosowania
