| Nazwa marki: | VIIPLUS |
| Numer modelu: | tuleje bezolejowe |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | łączniki grafitowe, China, producenci, dostawcy, fabryka, hurtownia, łączniki metalowe, łączniki PTF |

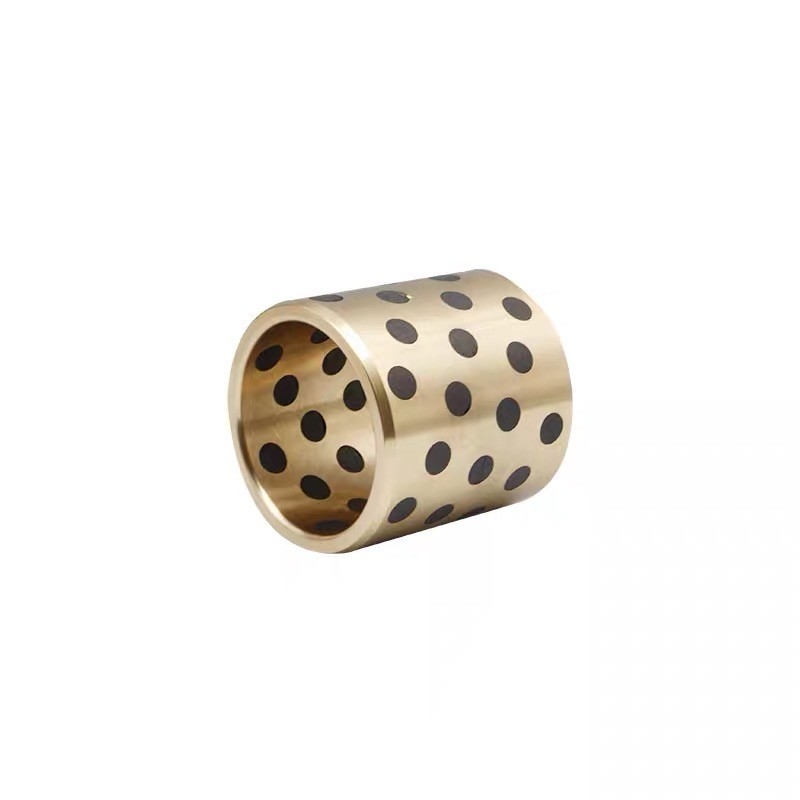

B50 Bronze Case With Graphite Nests Bearing Bushing Oilless to wysokiej wydajności komponent zaprojektowany do stosowania w różnych zastosowaniach przemysłowych, w których pożądana jest operacja bez smarowania.Zbudowany z trwałego brązu B50, z wyjątkiem wydajnej odporności na zużycie i wytrzymałości mechanicznej, zapewniając niezawodną pracę nawet w ekstremalnych warunkach.
Unikalną cechą tej buchy jest wbudowanie grafitów, które zapewniają właściwości smarowe.znaczące zmniejszenie wymagań utrzymania i kosztów operacyjnychGniazda z grafitu przyczyniają się również do zmniejszenia tarcia i wytwarzania ciepła, co jeszcze bardziej zwiększa wydajność i żywotność buchów.
Precyzyjna produkcja B50 Bronze Case With Graphite Nests Bearing Bushing Oilless zapewnia doskonałe dopasowanie i optymalne osiągi w różnych zastosowaniach.maszyny, lub jakiegokolwiek innego sprzętu przemysłowego, ta bucha oferuje niezawodne i opłacalne rozwiązanie dla zwiększenia odporności na zużycie i właściwości smarowych obracających się zespołów.
Podsumowując, brązowa obudowa B50 z grafitowymi gniazdkami, bez oleju, jest doskonałym wyborem dla zastosowań przemysłowych, które wymagają pracy bez smarowania i wyższej odporności na zużycie.Trwała konstrukcja, samoczmożna konstrukcja i precyzyjna produkcja sprawiają, że jest to niezawodny komponent w różnych warunkach przemysłowych.
Wykorzystanie węglowodorów
B50 Brązowe osłony z grafitem, z podłożami do ciężkich ładunków o niskiej prędkości
BG łożyska z płynem smarowym
1610 16/22x10 Pułapka brązowa Gniazda z grafitem
B50 Brązowe łożyska grafitowe z biegłym obsługą klienta
Wyrób z brązu odlewanego C93200
Budowa:
W brązowej matrycy w 25-35% powierzchni przesuwanej umieszczono smarowadło na bazie stałego grafitu.
Tryb działania: -100°C; +500°C
Obszary zastosowania:
Przy niskich prędkościach, zwłaszcza przy ciężkich, długotrwałych obciążeniach w mokrych i korozyjnych warunkach
Urządzenia dla przemysłu chemicznego, szklanego i papierniczego
Przemysłowe piece, maszyny do walcowania i odlewania
Koparki, mosty podnoszące i bagerki wysysające do metalurgii proszkowej
Wyroby z brązu odlewanego C93200 łożyska z rękawem (prosta) sprzedaż online
Materiały stopowe
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Klasa China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Stal+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Międzynarodowe ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Stal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Niemcy DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Stal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japoński JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Stany Zjednoczone ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasa 40 | 52100 |
| Standard brytyjski | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Skład chemiczny stopu
| Elementy chemiczne | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu (%) | Odpoczynek | Odpoczynek | Odpoczynek | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Odpoczynek | Odpoczynek |
| Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 do 0.40 |
| Kr (%) | - | - | - | - | - | - | 1.30 do 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 do 1.05 |
| Si (%) | - | - | - | - | - | 1.0 do 1.3 | 0.15-0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
Parametry techniczne
| Wydajność | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Maksymalne obciążenie P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
| Maksymalna prędkość V (m/s) | Dry0.4 olej5 | 2 | 2 | 0.5 | 0.1 | ||
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| Gęstość ρ ((g/cm3 | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Wytrzymałość na rozciąganie (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Wyciąganie (%) | > 10 | > 4 | > 10 | - | - | ||
| Twardość (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Maks.temperatura (°C) | 300 | 350 | 300 | 400 | 350 | ||
| Współczynnik tarcia (μ) | Zmiana lubrykacji olejem: 0.03 | Tarcie (suche): 0.16 | |||||
Standardowy zgrabiony grafitem brązowy obudowy rękaw jest otworzyć otwory odpowiedniej wielkości i uporządkowany układ na metalowej powierzchni tarcia matrycy łożyska, and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
Podstawowe ciało standardowego zgrabionego grafitem brązowego podłoża z rękawem należy określić w zależności od warunków pracy samego łożyska.Najczęściej używany materiał to miedzi wysokowytrzymałeIstnieją dwa główne rodzaje wbudowanych materiałów smarowych, jeden to naturalny czarny ołów, sztuczny grafyt i synteza MoS2,a drugi jest syntetyzowany jako macierzaZgodnie z warunkami pracy łożyska,połączenie różnych substratów metalowych i wbudowanych smarowników stałych może zapewnić, że produkt może spełniać specjalne potrzeby różnych temperatur, obciążenia, ruchu i warunków pracy nośników, przy jednoczesnym zapewnieniu stabilnej i niezawodnej pracy.
| Smarownik stały | ||
| Środki smarowe | Cechy | Typowe zastosowanie |
| SL1 Grafit+dodatek | Doskonała odporność na ataki chemiczne i niskie tarcie.Ograniczenie temperatury 400 °C | Apartament dla maszyn ogólnych i w atmosferze |
| SL4 +Dodatki | Najniższe tarcie i dobre smarowanie wodne, granica temperatury 300°C | Statek, turbina hydrauliczna, turbina gazowa itp. |
Bezolejna bucha, zintegrowana z płynami smarowymi stałymi bez oleju, jest nowym typem stałego stopów miedzi, który jest homogenicznie zintegrowany z płynem smarowym stałym w jego ciele.
Przerywa granicę ogólnego łożyska, którego smarowanie zależy od folii olejowej.
Jest więc odpowiedni w przypadku wysokich temperatur, intensywnego użytkowania, ochrony przed korozją lub gdy import oleju jest trudny.
Jego wydajność podwaja się zarówno pod względem twardości, jak i odporności na tarcie.
Obecnie jest on szeroko stosowany w kolejnych odlewach, rolkach stalowych w metaloografii, maszynach mineralnych, statkach, turbinach parowych, turbinach hydraulicznych i maszynach do formowania wtryskowego tworzyw sztucznych.
Włókna o szerokości nieprzekraczającej 1 mm, materiał JDB jest wykonany zmetalu na bazie twardej odlewanej brązy z wbudowanymi specjalnymi smarownikami stałymi. Metal podstawowy z wysokim obciążeniem stoi i stałe smary zapewniają samo-smarowanie.doskonałe wynikiBez wstępnego smarowania w warunkach ekstremalnie wysokiej/niższej temperatury przy niskiej prędkości.bez konserwacjirozpuszczalnik łożyska, szczególnie do dużego obciążenia, przemiennego ruchu oscylacyjnego.
Bezolejne obudowy do łożysk obudowy do łożysk do płaszczyzn mogą być stosowane w suchym, wysokiej temperaturze, wysokim ciśnieniu, korozyjnym, wodnym lub innym środowisku chemicznym, gdy nie można wprowadzić oleju.
Bezolejne obudowy z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową zmaszyny mineralne, generatory turbo na statkach, turbiny hydrauliczne i maszyny do formowania wtryskowego.
Włókna bez olejuViiplus dostarcza punktualnie i oferuje uczciwe ceny.
Nasze bezolejne zęby są idealnym rozwiązaniem dla projektów, w których nie można łatwo zapewnić smarowania lub gdzie konwencjonalne smary mogą się węglować.
Kontaktuj się z nami - dostawca bezolejowych obrusów
W celu zapytania lub zamówienia na katalog łożysk bezolejowych, skontaktuj się z nami już dziś!
(Bronzowy z wbudowanym grafitem)
Bezolejne łożyska lub bardziej powszechnie łożyska przesuwne i łożyska przesuwne to najprostszy rodzaj łożyska, obejmujący tylko powierzchnię łożyska i bez elementów walcowania.
Włókna i ich częścimoże odnosić się do łożysk kulkowych lub po prostu "pierścieni", które nie wymagają okresowego smarowania - ponieważ smarownik, taki jak proszek grafitu, jest włączony do materiału, z którego jest wykonany łożysk.Są one również znane jako wbudowane grafit brązowe krzewy i mają 20-25% grafit wkładki na ścianach / powierzchni, które zapewniają smarowanie w każdej chwili, co również zmniejsza współczynnik tarcia.
Te bezolejne zęby nadają się do zastosowań w suchym środowisku, w którym zagrożone jest zanieczyszczenie, w mokrych zastosowaniach o wysokiej wilgotności i w zastosowaniach, w których łożysko znajduje się w niedostępnym miejscu.
Jesteśmy wiodącym producentem i dostawcą bezolejowych busz i nasz produkt jest dobrej jakości.
Brązowa bucha pozbawiona oleju jest nowym typem wykonanym z silnego stopów miedzi i jest jednolicie osadzony w jego stałej obudowie smarowej.
Brzuszki bezolejne nadają się do zastosowań o wysokich temperaturach, ciężkich obciążeniach, korozji lub w miejscach, w których trudno jest wprowadzić olej.
Należy określić numer części, podając wymagane oznaczenie identyfikacyjne, nadmiar i długość. (np. oznaczenie identyfikacyjne wynosi 50 mm, nadmiar to 62 mm, a długość 50 mm.
- Brązowe obudowy bez oleju - stop miedziane, proste, standardowe
Materiał: stop miedziany o wysokiej wytrzymałości
Wbudowane smarowisko stałe
●Przepuszczalnik bez oleju, nadający się do użytku bez konieczności smarowania.
●Bezolejne wykończenie Wykazuje wysoką wydajność przy dużym obciążeniu i niskich prędkościach.
●Buzga bez oleju Wykazuje wyższą odporność na zużycie w zastosowaniach, w których folia olejowa jest rzadko wytwarzana, takich jak ruchy wzajemne, oscylacje, częste uruchamianie i zatrzymanie itp.
●Buchy bezolejowe mają wyższą odporność chemiczną i odporność na korozję.
●Standardowe wyroby z buchami bezolejowymi są dostępne w różnych rozmiarach.
| Gęstość | 80,2 g/cm3 | |
| Wytrzymałość na rozciąganie | >= 755N/mm2 | |
| Przeciwkompaktowa wytrzymałość | >= 400 ~ 500 KJ/m3 | |
| Twardość | >=200HB | |
| Maksymalne ciśnienie obciążenia | 100 N/mm2 | |
| Ograniczenie prędkości | 00,5 m/s | |
| Wartość graniczna PV | 10,65N/mm2.m/s | |
| Współczynnik tarcia | Smarowanie olejem | 0.03 |
| Suche tarcie | 0.16 | |
| Temperatura pracy | -40~+300°C |
Proszę sprawdzić rodzaj/wymiary/specyfikacje w serii bezolejowe - Produkty z brązu grafitowego - Stop miedzianego prosty, standardowy.
| Rodzaj obudowy bez oleju | Wprost. | Rodzaj metalu | Zestaw miedzi o wysokiej wytrzymałości |
| Wnętrze Dia. d(Ø) | 50 | Outer Dia. | 62 |
| Długość całkowita L ((mm) | 50 | Maksymalny dopuszczalny zakres wartości PV ((N/mm)2•m/s) | 1.1~2.0 |
| Maksymalna dopuszczalna wartość fotowoltaiczna ((N/mm2•m/s) | 1.16 | Maksymalne dopuszczalne obciążenie ((N/mm)2) | 20.3 |
| Maksymalna dopuszczalna prędkość ((m/s) | 0.35 | Wstawianie otworu | H7 |
| Zakres temperatury roboczej ((°C) | - 40 ¢ 150 | Zakres temperatury pracy (niesmarowane) Min | -40 |
| Zakres temperatury pracy (niesmarowane) Max. | 150 | Zakres temperatury roboczej (normalna) Min | -40 |
| Zakres temperatury roboczej (zwykła) Max. | 200 | - | - |
| Produkt | Wielkość i tolerancja |
Długość (L-0,1 -0,3) | |||||||||||
| SOB | Wewnątrz. średnica |
Na zewnątrz średnica |
8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | ||
| dF7 | D m6 | ||||||||||||
| 8 | +0.028 +0.013 |
12 | +0.018 +0.007 |
● | ● | ● | ● | ||||||
| 10 | / | 14 | / | ● | ● | ● | ● | ● | |||||
| 12 | +0.034 +0.016 |
18 | / | ● | ● | ● | ● | ● | ● | ● | |||
| 13 | / | 19 | +0.021 +0.008 |
● | ● | ● | |||||||
| 14 | / | 20 | / | ● | ● | ● | ● | ● | ● | ||||
| 15 | / | 21 | / | ● | ● | ● | ● | ● | ● | ● | |||
| 16 | / | 22 | / | ● | ● | ● | ● | ● | ● | ● | ● | ||
| 18 | / | 24 | / | ● | ● | ● | ● | ● | ● | ||||
| 20 | +0.041 +0.020 |
28 | / | ● | ● | ● | ● | ● | ● | ||||
| 20 | / | 30 | / | ● | ● | ● | ● | ● | |||||
| 25 | / | 33 | +0.025 +0.009 |
● | ● | ● | ● | ● | |||||
| 25 | / | 35 | / | ● | ● | ● | ● | ||||||
| 30 | / | 38 | / | ● | ● | ● | |||||||
| 30 | / | 40 | / | ● | ● | ● | ● | ||||||
| 31.5 | +0.050 +0.025 |
40 | / | ● | |||||||||
| 35 | / | 44 | / | ● | |||||||||
| 35 | / | 45 | / | ● | ● | ● | ● | ||||||
| 40 | / | 50 | / | ● | ● | ● | ● | ||||||
| 40 | / | 55 | +0.030 +0.011 |
● | ● | ||||||||
| 45 | / | 55 | / | ● | ● | ||||||||
| 45 | / | 56 | / | ● | ● | ||||||||
| 45 | / | 60 | / | ● | ● | ||||||||
| 50 | / | 60 | / | ● | ● | ||||||||
| 50 | / | 62 | / | ● | ● | ||||||||
| 50 | / | 65 | / | ● | |||||||||
| 55 | +0.060 +0.030 |
70 | / | ||||||||||
| 60 | / | 74 | / | ||||||||||
| 60 | / | 75 | / | ● | ● | ||||||||
| 63 | / | 75 | / | ||||||||||
| 65 | / | 80 | / | ||||||||||
| 70 | / | 85 | +0.035 +0.013 |
||||||||||
| 70 | / | 90 | / | ||||||||||
| 75 | / | 90 | / | ||||||||||
| 75 | / | 95 | / | ||||||||||
| 80 | / | 96 | / | ||||||||||
| 80 | / | 100 | / | ||||||||||
| 90 | +0.071 +0.036 |
110 | / | ||||||||||
| 100 | / | 120 | / | ||||||||||
| 110 | / | 130 | +0.040 +0.015 |
||||||||||
| 120 | / | 140 | / | ||||||||||
| 125 | +0.083 +0.043 |
145 | / | ||||||||||
| 130 | / | 150 | / | ||||||||||
| 140 | / | 160 | / | ||||||||||
| 150 | / | 170 | / | ||||||||||
| 160 | / | 180 | / | ||||||||||
| Wielkość i tolerancja |
Długość (L-0,1 -0,3) | |||||||||||||
| Wewnątrz. średnica |
Na zewnątrz średnica |
40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | Prasowniki do zastosowania |
||
| dF7 | D m6 | |||||||||||||
| 8 | +0.028 +0.013 |
+12 | +0.018 +0.007 |
|||||||||||
| 10 | " | 14 | " | SOW-10 | ||||||||||
| 12 | +0.034 +0.016 |
18 | " | SOW-12 | ||||||||||
| 13 | " | 19 | +0.021 +0.008 |
SOW-13 | ||||||||||
| 14 | " | 20 | " | SOW-14 | ||||||||||
| 15 | " | 21 | " | SOW-15 | ||||||||||
| 16 | " | 22 | " | ● | SOW-16 | |||||||||
| 18 | " | 24 | " | ● | SOW-18 | |||||||||
| 20 | +0.041 +0.020 |
28 | " | ● | ● | SOW-20 | ||||||||
| 20 | " | 30 | " | ● | " | |||||||||
| 25 | " | 33 | +0.025 +0.009 |
● | ● | ● | SOW-25 | |||||||
| 25 | " | 35 | " | ● | ● | ● | " | |||||||
| 30 | " | 38 | " | ● | ● | ● | SOW-30 | |||||||
| 30 | " | 40 | " | ● | ● | ● | " | |||||||
| 31.5 | +0.050 +0,025" |
40 | " | ● | ||||||||||
| 35 | " | 44 | " | ● | ● | ● | SOW-35 | |||||||
| 35 | " | 45 | " | ● | ● | ● | " | |||||||
| 40 | " | 50 | " | ● | ● | ● | ● | ● | SOW-40 | |||||
| 40 | " | 55 | +0.030 +0.011 |
● | ● | ● | ● | ● | " | |||||
| 45 | " | 55 | " | ● | ● | ● | SOW-45 | |||||||
| 45 | " | 56 | " | ● | ● | ● | " | |||||||
| 45 | " | 60 | " | ● | ● | ● | ● | ● | " | |||||
| 45 | " | 60 | " | ● | ● | ● | ● | ● | " | |||||
| 50 | " | 60 | " | ● | ● | ● | ● | ● | SOW-50 | |||||
| 50 | " | 62 | " | ● | ● | ● | ● | " | ||||||
| 50 | " | 65 | " | ● | ● | ● | ● | ● | ● | " | ||||
| 55 | +0.060 +0.030 |
70 | " | ● | ● | ● | ● | SOW-55 | ||||||
| 60 | " | 74 | " | ● | ● | ● | ● | ● | SOW-60 | |||||
| 60 | " | 75 | " | ● | ● | ● | ● | ● | ● | " | ||||
| 63 | " | 75 | " | ● | ● | ● | ||||||||
| 65 | " | 80 | " | ● | ● | ● | ● | ● | SOW-65 | |||||
| 70 | " | 85 | +0.035 +0.013 |
● | ● | ● | ● | ● | ● | SOW-70 | ||||
| 70 | " | 90 | " | ● | ● | ● | ● | ● | " | |||||
| 75 | " | 90 | " | ● | ● | ● | ● | ● | SOW-75 | |||||
| 75 | " | 95 | " | ● | ● | ● | ● | " | ||||||
| 80 | " | 96 | " | ● | ● | ● | ● | ● | ● | ● | SOW-80 | |||
| 80 | " | 100 | " | ● | ● | ● | ● | ● | ● | ● | ● | " | ||
| 90 | +0.071 +0.036 |
110 | " | ● | ● | ● | ● | ● | ● | SOW-90 | ||||
| 100 | " | 120 | " | ● | ● | ● | ● | ● | ● | ● | SOW-100 | |||
| 110 | " | 130 | +0.040 +0.015 |
● | ● | ● | ● | ● | ||||||
| 120 | " | 140 | " | ● | ● | ● | ● | ● | SOW-120 | |||||
| 125 | +0.083 +0.043 |
145 | " | ● | ● | |||||||||
| 130 | 145 | " | ● | ● | ||||||||||
| 140 | 160 | " | ● | ● | ||||||||||
| 150 | 170 | " | ● | ● | ||||||||||
| 160 | 180 | " | ● | ● | ||||||||||
| Warunki smarowania | Suche | okresowe smarowanie |
| Zakres temperatury pracy°C | -40+300 | -40+150 |
| Dopuszczalne maksymalne ciśnienie P N/mm{2 kgf/cm2} | 29(150){296(1,530)/ | |
| Dopuszczalna maksymalna prędkość V m/{s m/min} | 0.50{30} | 1.00{60} |
| Maksymalna dopuszczalna wartość PV N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25{1990} |
*Wartości w nawiasach są statycznymi ciśnieniami łożysk, które są ciśnieniami łożysk w zastosowaniach bez ruchu lub bardzo małych
ruch (~ 0,0017 m/s [0,1 m/min]).
|
Identyfikacja. |
Przesada. |
Długość |
|
klasy 7 do 8 |
klasa 6 do 7 |
klasy 8 do 9 |
Produkty te wykazują zadowalającą wydajność przy szorstkości powierzchni przesuwania od Rz6,3 do 12,5 μm.
●Przystosowany do ruchu obrotowego, oscylacyjnego i wzajemnego.
● Nie stosować pod wodą.
● 63mm I.D. może być używany jako pośredni trunnion
wykończenia dla cylindrów hydraulicznych.
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Klasa China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Stal+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Międzynarodowe ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Stal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Niemcy DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Stal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japoński JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Stany Zjednoczone ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasa 40 | 52100 |
| Standard brytyjski | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Elementy chemiczne | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu (%) | Odpoczynek | Odpoczynek | Odpoczynek | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Odpoczynek | Odpoczynek |
| Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 do 0.40 |
| Kr (%) | - | - | - | - | - | - | 1.30 do 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 do 1.05 |
| Si (%) | - | - | - | - | - | 1.0 do 1.3 | 0.15-0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
| Wydajność | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Maksymalne obciążenie P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
| Maksymalna prędkość V (m/s) | Dry0.4 olej5 | 2 | 2 | 0.5 | 0.1 |
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| Gęstość ρ ((g/cm3 | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Wytrzymałość na rozciąganie (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Wyciąganie (%) | > 10 | > 4 | > 10 | - | - |
| Twardość (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Maks.temperatura (°C) | 300 | 350 | 300 | 400 | 350 |
| Współczynnik tarcia (μ) | Zmiana lubrykacji olejem: 0.03 | Tarcie (suche): 0.16 | |||
| Identyfikacja. | Przesada. |
Długość L Tolerancja- Co się stało?0.1 - Co się stało?0.3 |
|||||||||
| φd | Tolerancja | φD | Tolerancja | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
| 18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
| 20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
| 30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
| 32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
| 35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
| 35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
| 38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
| 40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
| 45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
||||||||
* Tolerancja identyfikacyjna po zainstalowaniu prasy jest wyłącznie do celów odniesienia.
| Identyfikacja. | Przesada. |
Długość L Tolerancja- Co się stało?0.1 - Co się stało?0.3 |
|||||||||
| φd | Tolerancja | φD | Tolerancja | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
| 90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
| 125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
| 130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
| 140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
| 150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
| 160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
| 170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
| 180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
| 190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
| 200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
||||||||
*Wymogi tolerancji wymiarowych są wartościami mierzonymi w temperaturze +25°C.
Metryczne, bezolejne i imperialne, bezolejne, na zamówienie, z brązu: standardowe formy, w specjalnych wymiarach, półobudowy, specjalne kształty uzyskane przez wytłaczanie lub głębokie rysowanie,zamówione wzory buchów
Produkt jest szeroko stosowany w ciągłym odlewaniu walcowania maszyny, maszyny górnicze, maszyny żeglugowe, turbina, maszyny wtryskowe, automatyczne formy
i tak dalej.
1Używanie krzewów bezolejowych w przypadku dużych obciążeń, niskich prędkości i samokładowania, takich jak krzewy bramkowe i wodne, krzewy turbiny hydraulicznej itp.
2Wykorzystanie bezolejowych buchów do wysokiej temperatury, takich jak maszyny w fabrykach żelaza i stali itp.
3. Brązowe buchy z grafitu bezolejowego stosowane do produkcji samochodów, takich jak linie montażowe, linie prasowe, linie przenośnikowe itp.
4. Brązowe buchy bezolejne stosowane w ciężkich maszynach, takich jak walcownicy stalowe, maszyny wtryskowe, matryce prasowe itp.
5Brzuszne krzewy bez oleju są również stosowane w maszynach chemicznych, maszynach przetwarzających żywność, fabrykach papieru, maszynach włókienniczych itp.
● Krzewy bez oleju do łączenia
1. Przewodnik Krzewy
2. Ejektor Przewodnik krzewy
3Ścieżka kierownicza
4Bloku przewodnika.
5Dolna płytka.
6. Przewodnik Krzewy
7. Kształtowanie Krzewy
1- Płytka.
2.Płytka z napędem.
3.Płytka górna
4.Blok boczny kamery
5Płyta boczna kamery
6.Płytka zwrotna pozytywna.
7. Przewodnik Post Krzewy
8Płytka z napędem kamery
Wiele zastosowań wiąże się z brązową obudową bezolejową Viiplus
Niezależnie od materiału i specyfikacji brązu, niezależnie od standardowego kształtu lub wielkości, jeśli jest to fizycznie możliwe, możemy to zrobić.
Viiplus jest jednym z najbardziej doświadczonych dostawców busz bez oleju, jeśli chcesz pobrać katalog busz bez oleju, skontaktuj się z nami teraz!
