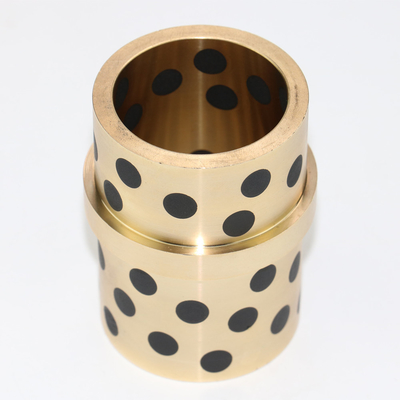

Samosmarujące tuleje ze stopu mosiądzu CuZn24Al6 SPB to precyzyjnie zaprojektowane komponenty zaprojektowane tak, aby zapewnić wyjątkową odporność na zużycie i właściwości smarne w różnych zastosowaniach przemysłowych. Ta tuleja ze stopu mosiądzu, dzięki unikalnemu składowi miedzi, cynku i aluminium, oferuje doskonałe właściwości mechaniczne, zapewniając trwałość i niezawodność nawet przy dużych obciążeniach i prędkościach.
Samosmarująca funkcja tulei ze stopu CuZn24Al6 znacznie zmniejsza potrzebę zewnętrznego smarowania, upraszczając tym samym procedury konserwacyjne i obniżając koszty operacyjne. Wrodzona smarowność stopu pomaga zminimalizować tarcie i wytwarzanie ciepła, co przekłada się na płynniejszą pracę i dłuższą żywotność podzespołów.
Tuleje SPB są produkowane z zachowaniem precyzyjnych tolerancji, co zapewnia idealne dopasowanie i optymalną wydajność w różnych zastosowaniach. Używane w systemach samochodowych, maszynach lub innych urządzeniach przemysłowych, samosmarujące tuleje ze stopu mosiądzu CuZn24Al6 SPB oferują niezawodne i ekonomiczne rozwiązanie w celu zwiększenia odporności na zużycie i smarowania zespołów obrotowych.
Ogólnie rzecz biorąc, samosmarujące tuleje ze stopu mosiądzu CuZn24Al6 SPB są doskonałym wyborem do zastosowań przemysłowych wymagających wysokiej wydajności, trwałości i ograniczonej konserwacji. Ich unikalny skład stopu i precyzja wykonania sprawiają, że wyróżniają się jako niezawodny komponent w różnych zastosowaniach przemysłowych.
Tuleje samosmarujące ze stopu mosiądzu CuZn24AL6
Tuleja mosiężna samosmarująca
Łożysko grafitowe z brązu Sprzedawane tuleje smarujące
Tuleje mosiężne samosmarujące o dużej nośności
Tuleja przeciwzużyciowa bezolejowa SPF o doskonałej wydajności
Opis produktu
Samosmarujące tuleje ze stopu mosiądzu SPB
Stop mosiądzu z osadzoną stałą tuleją smarującą ma otwierać wnęki o odpowiedniej wielkości i uporządkowanym rozmieszczeniu na metalowej powierzchni ciernej matrycy tulei. Został on osadzony w formowanym stałym smarze o unikalnych właściwościach samosmarujących w wnękach (obszar stałego smaru stanowi zazwyczaj 25% -35% obszaru tarcia) i wykonany z samosmarujących tulei.
Wykorzystywany jest w metalurgii w maszynach do ciągłego odlewania, urządzeniach walcowniczych, maszynach górniczych, przemyśle stoczniowym, turbinach gazowych i innych zastosowaniach wymagających wysokiej temperatury, dużego obciążenia, niskiej prędkości i dużego obciążenia oraz w innych zastosowaniach.
NR POZYCJI=SPB-XX XX XX
ID OD Długość
Zapytanie
| Średnica wału | Wymiary (mm) | Długość (tolerancja)) |
ID | OD | Podkładka pasująca SPW | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ID | OD | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | ||||||
| Ød | TOL | ØD | TOL | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | ||||
| 8 | 8 | +0,028 | 12 | +0,018 | -0,81208 | -081210 | -081212 | -081215 | 8 | 12 | ------ | |||||||||||||||
| +0,013 | +0,007 | |||||||||||||||||||||||||
| 10 | 10 | 14 | -101408 | -101410 | -101412 | -101415 | -101420 | 10 | 14 | -1003 | ||||||||||||||||
| 12 | 12 | +0,034 | 18 | -121808 | -121810 | -121812 | -121815 | -121816 | -121820 | -121825 | -121830 | 12 | 18 | -1203 | ||||||||||||
| +0,016 | ||||||||||||||||||||||||||
| 13 | 13 | 19 | +0,021 | -131910 | -131912 | -131915 | -131920 | 13 | 19 | -1303 | ||||||||||||||||
| +0,008 | ||||||||||||||||||||||||||
| 14 | 14 | 20 | -142010 | -142012 | -142015 | -142020 | -142025 | -142030 | 14 | 20 | -1403 | |||||||||||||||
| 15 | 15 | 21 | -152110 | -152112 | -152115 | -152116 | -152120 | -152125 | -152130 | 15 | 21 | -1503 | ||||||||||||||
| 16 | 16 | 22 | -162210 | -162212 | -162215 | -162216 | -162220 | -162225 | -162230 | -162235 | -162240 | 16 | 22 | -1603 | ||||||||||||
| 18 | 18 | 24 | -182412 | -182415 | -182416 | -182420 | -182425 | -182430 | 18 | 24 | -1803 | |||||||||||||||
| 20 | 20 | +0,041 | 28 | -202810 | -202812 | -202815 | -202816 | -202820 | -202825 | -202830 | -202835 | -202840 | -202850 | 20 | 28 | -2005 | ||||||||||
| +0,02 | ||||||||||||||||||||||||||
| 20 | 30 | -203016 | -203020 | -203025 | -203030 | -203035 | -203040 | 20 | 30 | " | ||||||||||||||||
| 25 | 25 | 33 | +0,025 | -253312 | -253315 | -253316 | -253320 | -253325 | -253330 | -253335 | -253340 | -253350 | -253360 | 25 | 33 | -2505 | ||||||||||
| +0,009 | ||||||||||||||||||||||||||
| 25 | 35 | -253512 | -253515 | -253516 | -253520 | -253525 | -253530 | -253535 | -253540 | -253550 | 25 | 35 | " | |||||||||||||
| 30 | 30 | 38 | -303812 | -303815 | -303820 | -303825 | -303830 | -303835 | -303840 | -303850 | -303860 | 30 | 38 | -3005 | ||||||||||||
| 30 | 40 | -304012 | -304015 | -304020 | -304025 | -304030 | -304035 | -304040 | -304050 | -304060 | 30 | 40 | " | |||||||||||||
| 31,5 | 31,5 | +0,05 | 40 | -314030 | -314040 | 31,5 | 40 | ------ | ||||||||||||||||||
| +0,025 | ||||||||||||||||||||||||||
| 35 | 35 | 44 | -354425 | -354430 | -354435 | -354440 | -354450 | -354460 | 35 | 44 | -3505 | |||||||||||||||
| 35 | 45 | -354520 | -354525 | -354530 | -354535 | -354540 | -354550 | -354560 | 35 | 45 | " | |||||||||||||||
| 40 | 40 | 50 | -405015 | -405020 | -405025 | -405030 | -405035 | -405040 | -405050 | -405060 | -405070 | -405080 | 40 | 50 | -4007 | |||||||||||
| 40 | 55 | +0,03 | -405530 | -405535 | -405540 | -405550 | -405560 | 40 | 55 | " | ||||||||||||||||
| +0,011 | ||||||||||||||||||||||||||
| 45 | 45 | 55 | -455530 | -455535 | -455540 | -455550 | -455560 | 45 | 55 | -4507 | ||||||||||||||||
| 45 | 56 | -455630 | -455635 | -455640 | -455650 | -455660 | 45 | 56 | " | |||||||||||||||||
| 45 | 60 | -456030 | -456035 | -456040 | -456050 | -456060 | -456070 | -456080 | 45 | 60 | " | |||||||||||||||
| 50 | 50 | 60 | -506020 | -506030 | -506035 | -506040 | -506050 | -506060 | -506070 | -506080 | 50 | 60 | -5008 | |||||||||||||
| 50 | 62 | -506230 | -506235 | -506240 | -506250 | -506260 | -506270 | 50 | 62 | " | ||||||||||||||||
| 50 | 65 | -506530 | -506540 | -506550 | -506560 | -506570 | -506580 | -5065100 | 50 | 65 | " | |||||||||||||||
| 55 | 55 | +0,06 | 70 | -557030 | -557035 | -557040 | -557050 | -557060 | -557070 | 55 | 70 | -5508 | ||||||||||||||
| +0,03 | ||||||||||||||||||||||||||
| 60 | 60 | 74 | -607430 | -607435 | -607440 | -607450 | -607460 | -607470 | -607480 | 60 | 74 | -6008 | ||||||||||||||
| 60 | 75 | -607530 | -607535 | -607540 | -607550 | -607560 | -607570 | -607580 | -6075100 | 60 | 75 | " | ||||||||||||||
| 63 | 63 | 75 | -637560 | -637570 | -637580 | 63 | 75 | ------ | ||||||||||||||||||
| 65 | 65 | 80 | -658040 | -658050 | -658060 | -658070 | -658080 | 65 | 80 | -6508 | ||||||||||||||||
| 70 | 70 | 85 | +0,035 | -708530 | -708535 | -708540 | -708550 | -708560 | -708570 | -708580 | -7085100 | 70 | 85 | -7010 | ||||||||||||
| +0,013 | ||||||||||||||||||||||||||
| 70 | 90 | -709050 | -709060 | -709070 | -709080 | 70 | 90 | " | ||||||||||||||||||
| 75 | 75 | 90 | -759050 | -759060 | -759070 | -759080 | -7090100 | 75 | 90 | -7510 | ||||||||||||||||
| 75 | 95 | -759560 | -759570 | -759580 | -7595100 | 75 | 95 | " | ||||||||||||||||||
| 80 | 80 | 96 | -809640 | -809650 | -809660 | -809670 | -809680 | -8096100 | -8096120 | 80 | 96 | -8010 | ||||||||||||||
| 80 | 100 | -8010040 | -8010050 | -8010060 | -8010070 | -8010080 | -80100100 | -80100120 | -80100140 | 80 | 100 | " | ||||||||||||||
| 90 | 90 | +0,071 | 110 | -9011050 | -9011060 | -9011080 | -90110100 | -90110120 | 90 | 110 | -9010 | |||||||||||||||
| +0,036 | ||||||||||||||||||||||||||
| 100 | 100 | 120 | -10012050 | -10012060 | -10012070 | -10012080 | -100120100 | -100120120 | -100120140 | 100 | 120 | -10010 | ||||||||||||||
| 110 | 110 | 130 | +0,04 | -11013050 | -11013070 | -11013080 | -110130100 | -110130120 | 110 | 130 | ------ | |||||||||||||||
| +0,015 | ||||||||||||||||||||||||||
| 120 | 120 | 140 | -12014070 | -12014080 | -120140100 | -120140120 | -120140140 | 120 | 140 | -12010 | ||||||||||||||||
| 125 | 125 | +0,083 | 145 | -125140100 | -125145120 | 125 | 145 | ------ | ||||||||||||||||||
| +0,043 | ||||||||||||||||||||||||||
| 130 | 130 | 150 | -13015080 | -130150100 | -130150130 | 130 | 150 | ------ | ||||||||||||||||||
| 140 | 140 | 160 | -140160100 | -140160140 | 140 | 160 | ------ | |||||||||||||||||||
| 150 | 150 | 170 | -15017080 | -150170100 | -150170150 | 150 | 170 | ------ | ||||||||||||||||||
| 160 | 160 | 180 | -16018080 | -160180100 | -160180150 | 160 | 180 | ------ | ||||||||||||||||||
Odlew Brązowy C93200 Łożyska Tulejowe (Ślizgowe) Sprzedaż Online
Materiały stopowe
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Stopień Marki chińskie GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | Stal+ZCuSn6Zn6Pb3 | HT250 | GCR15 |
| Międzynarodowy ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GcSn6Zn6Pb3 | GcuAI10Fe3 | CuSn12 | Stal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Niemcy HAŁAS |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Stal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| japoński JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Stany Zjednoczone ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasa 40 | 52100 |
| Standard brytyjski | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Skład chemiczny stopu materiału
| Pierwiastki chemiczne | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( %) | Odpoczynek | Odpoczynek | Odpoczynek | - | - | ||
| Sn ( %) | - | 6 | - | 10 | 6 | - | - |
| Cynk ( %) | 25 | 6 | - | - | 6 | - | - |
| Ni ( %) | - | - | - | - | - | - | - |
| Sztuczna inteligencja ( %) | 6 | - | 10 | - | - | - | - |
| Fe ( %) | 3 | - | 3 | - | - | Odpoczynek | Odpoczynek |
| Mn ( %) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Kr ( %) | - | - | - | - | - | - | 1,30 - 1,65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si ( %) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
| Pb ( %) | - | 3 | - | - | 3 | - | - |
Parametry techniczne
| Wydajność | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Maksymalne obciążenie P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Maksymalna prędkość V (m/s) | Suchy0,4 olej5 | 2 | 2 | 0,5 | 0,1 | ||
| Maksymalne PV ( N/mm²·m/s ) | 3.8 | 0,5 | 0,6 | 0,8 | 2,5 | ||
| Gęstość ρ( g/cm3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Wytrzymałość na rozciąganie (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Wydłużenie ( %) | > 10 | > 4 | > 10 | - | - | ||
| Twardość (HB) | > 210 | > 80 | > 80 | > 160 | WKC> 55 | ||
| Maksymalna temperatura ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| Współczynnik tarcia ( μ ) | Smarowanie olejem: 0,03 | Tarcie (suche): 0,16 | |||||
Standardowa tuleja ślizgowa z brązu zatkana grafitem ma za zadanie otwierać wnęki o odpowiedniej wielkości i uporządkowanym ułożeniu na metalowej powierzchni ciernej matrycy łożyska, a następnie osadzać w wnękach formowany stały smar o unikalnych właściwościach samosmarujących (obszar stałego smaru stanowi zwykle 25% powierzchni ciernej - 35%) i jest wykonana z samosmarujących łożysk.
Korpus podstawowy standardowej tulei tulejowej z brązu z grafitem powinien być określony zgodnie z warunkami pracy samego łożyska. Najczęściej stosowanymi materiałami są mosiądz o wysokiej wytrzymałości, brąz cynowy, odlewy itp. Istnieją dwa główne typy osadzonych stałych materiałów smarnych, jeden to naturalny czarny ołów, sztuczny grafit i synteza MoS2, a drugi jest syntetyzowany jako matryca. Zgodnie z własnymi warunkami pracy łożyska, połączenie różnych metalowych podłoży i osadzonych stałych środków smarnych może zapewnić, że produkt może sprostać specjalnym potrzebom różnych temperatur, obciążeń, ruchu i warunków pracy mediów, zapewniając jednocześnie stabilną i niezawodną pracę.
| Smar stały | ||
| Smar | Cechy | Typowe zastosowanie |
| SL1 Grafit+dodaj | Doskonała odporność na ataki chemiczne i niskie tarcie. Limit temperatury 400 ℃ | Zestaw do maszyn ogólnych i pod atmosferą |
| SL4 +Dodatki | Najniższe tarcie i dobre smarowanie wodą, limit temp. 300℃ | Statek, turbina hydrauliczna, turbina gazowa itp. |
Tuleja bezolejowa, zintegrowana ze stałym środkiem smarnym bez oleju, jest nowym rodzajem stałego stopu miedzi, który jest jednorodnie zintegrowany ze stałym środkiem smarnym w swoim korpusie.
Przekracza on granicę ogólnego smarowania łożyska, którego działanie zależy od filmu olejowego.
Dlatego nadaje się do stosowania w wysokich temperaturach, przy intensywnym użytkowaniu, w przypadku konieczności ochrony przed korozją lub w sytuacjach, gdy import oleju jest utrudniony.
Jego parametry podwajają się pod względem twardości i odporności na zużycie i tarcie.
Obecnie jest on szeroko stosowany w następujących maszynach odlewniczych, walcach stalowych w metalografii, maszynach do przeróbki minerałów, statkach, turbinach parowych, turbinach hydraulicznych i wtryskarkach do tworzyw sztucznych.

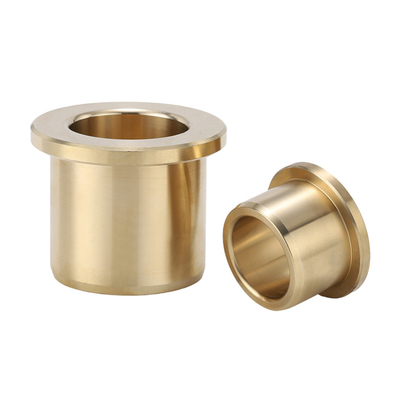

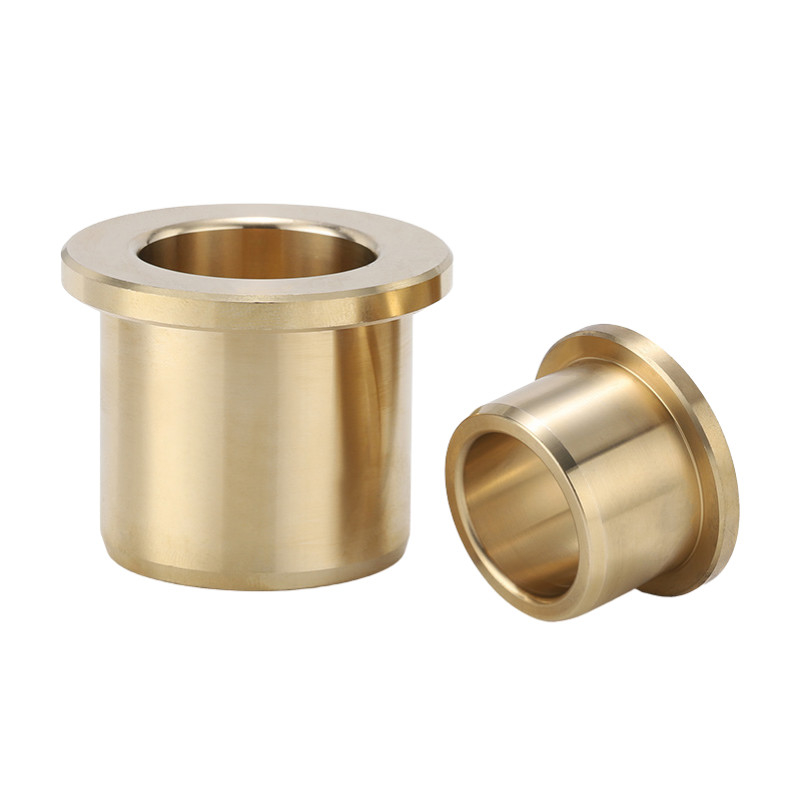

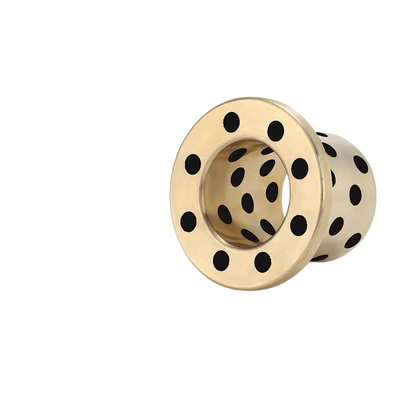

Tuleja łożyska kołnierzowego bezolejowego, materiał JDB wykonany jest z mocnego odlewanego brązu z osadzonymi specjalnymi stałymi smarami. Metal bazowy wytrzymuje duże obciążenia, a stałe smary zapewniają samosmarowanie. Tuleja łożyska kołnierzowego bezolejowego wykazuje doskonałą wydajność bez wstępnego smarowania w warunkach ekstremalnie wysokiej/niskiej temperatury przy niskiej prędkości. Materiał ten zapewnia rozwiązanie łożyskowe bezobsługowe, szczególnie w przypadku dużego obciążenia, przerywanego ruchu oscylacyjnego.
Tuleje łożyskowe z kołnierzem bezolejowym mogą być stosowane w suchym środowisku, w wysokiej temperaturze, pod wysokim ciśnieniem, w środowisku korozyjnym, wodnym lub innym środowisku chemicznym, gdy nie ma możliwości wprowadzenia oleju.
Tuleja łożyska ślizgowego z kołnierzem bezolejowym jest szeroko stosowana w liniach produkcyjnych dla przemysłu motoryzacyjnego, inżynierii wodnej, śluzach zaporowych, przemyśle tworzyw sztucznych, maszynach do odlewania seryjnego, rolkach stalowych w przemyśle metalurgicznym, maszynach górniczych, turbogeneratorach okrętowych, turbinach hydraulicznych i wtryskarkach.
Bezolejowe tuleje uszczelniające - Wybierz, skonfiguruj, zamów. Viiplus dostarcza punktualnie i oferuje uczciwe ceny.
Nasze tuleje bezolejowe stanowią idealne rozwiązanie w projektach, w których nie można zapewnić łatwego smarowania lub w których konwencjonalne środki smarne mogą ulegać zwęgleniu.
Skontaktuj się z nami - Dostawca tulei bezolejowych
Aby złożyć zapytanie lub poprosić o katalog łożysk tulejowych bezolejowych, skontaktuj się z nami już dziś!
(Brąz z osadzonym grafitem)
Tuleja bezolejowa, powszechniej znana jako łożysko ślizgowe, jest najprostszym rodzajem łożyska, składającym się tylko z powierzchni nośnej i bez elementów tocznych.
Bezolejowe tuleje łożyskowe mogą odnosić się do łożysk kulkowych lub po prostu „pierścieni”, które nie wymagają okresowego smarowania – ponieważ smar, taki jak sproszkowany grafit, jest wkomponowany w materiał, z którego wykonane jest łożysko. Są one również znane jako Embedded Graphite Bronze Bushes i mają 20-25% wkładek grafitowych na ściankach/powierzchni, które zapewniają smarowanie przez cały czas, co również zmniejsza współczynnik tarcia.
Te bezolejowe tuleje nadają się do stosowania w suchych środowiskach, w których istnieje ryzyko zanieczyszczenia, w wilgotnych zastosowaniach o dużej wilgotności oraz w zastosowaniach, w których łożysko znajduje się w niedostępnym miejscu.
Jesteśmy wiodącym producentem i dostawcą tulei bezolejowych, a nasz produkt charakteryzuje się dobrą jakością.
Tuleja z brązu bezolejowego to nowy typ tulei wykonany z mocnego stopu miedzi i osadzony równomiernie w stałej obudowie smarującej.
Tuleje bezolejowe sprawdzają się w wysokich temperaturach, przy dużych obciążeniach, w warunkach korozji lub w miejscach, gdzie utrudnione jest wprowadzenie oleju.
Podaj numer części, podając wymagane wymiary: ID, OD i DŁUGOŚĆ. (np. ID wynosi 50 mm, OD wynosi 62 mm, a DŁUGOŚĆ wynosi 50 mm).
-Tuleje z brązu bezolejowego - stop miedzi prosty, standardowy
Materiał: stop mosiądzu o wysokiej wytrzymałości na rozciąganie
Stały środek smarny osadzony
●Tuleja bezolejowa, możliwa do serwisowania bez konieczności smarowania.
●Tuleja bezolejowa wykazuje wysoką wydajność przy pracy pod dużym obciążeniem i przy niskiej prędkości.
●Tuleja bezolejowa wykazuje doskonałą odporność na zużycie w zastosowaniach, w których rzadko tworzy się film olejowy, takich jak ruchy posuwisto-zwrotne, oscylacje, częste rozruchy i zatrzymania itp.
●Tuleja bezolejowa charakteryzuje się doskonałą odpornością chemiczną i odpornością na korozję.
●Standardowe tuleje bezolejowe są dostępne w różnych rozmiarach.
| Gęstość | 8,2 g/cm3 | |
| Wytrzymałość na rozciąganie | >=755N/mm2 | |
| Wytrzymałość antykompaktowa | >=400~500KJ/m3 | |
| Twardość | >=200HB | |
| Maksymalne ciśnienie obciążenia | 100N/mm2 | |
| Ograniczenie prędkości | 0,5m/s | |
| Limit wartości PV | 1,65 N/mm2.m/s | |
| Współczynnik tarcia | Smarowanie olejem | 0,03 |
| Tarcie suche | 0,16 | |
| Temperatura pracy | -40~+300°C |
Proszę sprawdzić typ/wymiary/specyfikację w sekcji Tuleje bezolejowe - produkty tulei z brązu grafitowego - stop miedzi, proste, seria standardowa.
| Typ tulei bezolejowej | Prosty | Rodzaj metalu | Stop mosiądzu o wysokiej wytrzymałości |
| Średnica wewnętrzna d(Ø) | 50 | Średnica zewnętrzna D(Ø) | 62 |
| Długość całkowita L(mm) | 50 | Maksymalny dopuszczalny zakres wartości PV (N/mm2•m/s) | 1,1~2,0 |
| Maksymalna dopuszczalna wartość PV (N/mm2•m/s) | 1.16 | Maksymalne dopuszczalne obciążenie (N/mm2) | 20.3 |
| Maksymalna dopuszczalna prędkość (m/s) | 0,35 | Otwór montażowy pasuje | H7 |
| Zakres temperatury roboczej (°C) | -40～150 | Zakres temperatury roboczej (bez smarowania) min | -40 |
| Zakres temperatury roboczej (bez smarowania) maks. | 150 | Zakres temperatury roboczej (standardowy) min | -40 |
| Zakres temperatury roboczej (standardowy) maks. | 200 | - | - |
| Stan smarowania | Suchy | okresowe smarowanie |
| Zakres temperatur pracy ℃ | －40～＋300 | －40～＋150 |
| Dopuszczalne maksymalne ciśnienie PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1,530)｝ | |
| Dopuszczalna maks. prędkość V m/｛sm/min｝ | 0,50｛30｝ | 1,00｛60｝ |
| Dopuszczalna maks. wartość PV N/mm2・m/｛s kgf/cm2・m/min｝ | 1,65｛1,010｝ | 3,25｛1990｝ |
*Wartości w nawiasach to statyczne ciśnienia łożysk, czyli ciśnienia łożysk w zastosowaniach bez ruchu lub z bardzo małym ruchem.
ruch (≦0,0017m/s[0,1m/min]).
|
ID |
OD |
Długość |
|
klasa 7-8 |
klasa 6-7 |
klasa 8-9 |
Klasy tutaj są w standardzie JIS. Ten produkt wykazuje zadowalającą wydajność przy chropowatości powierzchni ślizgowej Rz6,3 do 12,5 μm.
●Dotyczy ruchu obrotowego, oscylacyjnego i posuwisto-zwrotnego.
●Nie należy używać pod wodą.
●Tuleję o średnicy wewnętrznej 63 mm można stosować jako czop pośredni
tuleja do cylindrów hydraulicznych.
| Model | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Stopień Marki chińskie GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | Stal+ZCuSn6Zn6Pb3 | HT250 | GCR15 |
| Międzynarodowy ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GcSn6Zn6Pb3 | GcuAI10Fe3 | CuSn12 | Stal+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Niemcy HAŁAS |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Stal+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| japoński JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Stany Zjednoczone ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasa 40 | 52100 |
| Standard brytyjski | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Pierwiastki chemiczne | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu ( %) | Odpoczynek | Odpoczynek | Odpoczynek | - | - | ||
| Sn ( %) | - | 6 | - | 10 | 6 | - | - |
| Cynk ( %) | 25 | 6 | - | - | 6 | - | - |
| Ni ( %) | - | - | - | - | - | - | - |
| Sztuczna inteligencja ( %) | 6 | - | 10 | - | - | - | - |
| Fe ( %) | 3 | - | 3 | - | - | Odpoczynek | Odpoczynek |
| Mn ( %) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Kr ( %) | - | - | - | - | - | - | 1,30 - 1,65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si ( %) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
| Pb ( %) | - | 3 | - | - | 3 | - | - |
| Wydajność | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Maksymalne obciążenie P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| Maksymalna prędkość V (m/s) | Suchy0,4 olej5 | 2 | 2 | 0,5 | 0,1 |
| Maksymalne PV ( N/mm²·m/s ) | 3.8 | 0,5 | 0,6 | 0,8 | 2,5 |
| Gęstość ρ( g/cm3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Wytrzymałość na rozciąganie (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Wydłużenie ( %) | > 10 | > 4 | > 10 | - | - |
| Twardość (HB) | > 210 | > 80 | > 80 | > 160 | WKC> 55 |
| Maksymalna temperatura ( ℃ ) | 300 | 350 | 300 | 400 | 350 |
| Współczynnik tarcia ( μ ) | Smarowanie olejem: 0,03 | Tarcie (suche): 0,16 | |||
| ID | OD |
Tolerancja długości L - 0,1 - 0,3 |
|||||||||
| φd | Tolerancja | φD | Tolerancja | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
＋0,022 ＋0,010 |
10 |
＋0,015 ＋0,006 |
061008 | 061010 | 061012 | |||||
| 8 |
＋0,028 ＋0,013 |
12 |
＋0,018 ＋0,007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
＋0,028 ＋0,013 |
14 |
＋0,018 ＋0,007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
＋0,034 ＋0,016 |
18 |
＋0,018 ＋0,007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
＋0,034 ＋0,016 |
19 |
＋0,021 ＋0,008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
＋0,034 ＋0,016 |
20 |
＋0,021 ＋0,008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
＋0,034 ＋0,016 |
21 |
＋0,021 ＋0,008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
＋0,034 ＋0,016 |
22 |
＋0,021 ＋0,008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
＋0,034 ＋0,016 |
23 |
＋0,021 ＋0,008 |
172315 | |||||||
| 18 |
＋0,034 ＋0,016 |
24 |
＋0,021 ＋0,008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
＋0,041 ＋0,020 |
26 |
＋0,021 ＋0,008 |
192615 | 192620 | ||||||
| 20 |
＋0,041 ＋0,020 |
28 |
＋0,021 ＋0,008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
＋0,041 ＋0,020 |
30 |
＋0,021 ＋0,008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
＋0,041 ＋0,020 |
32 |
＋0,025 ＋0,009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
＋0,041 ＋0,020 |
33 |
＋0,025 ＋0,009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
＋0,041 ＋0,020 |
35 |
＋0,025 ＋0,009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
＋0,041 ＋0,020 |
38 |
＋0,025 ＋0,009 |
283820 | 283825 | ||||||
| 30 |
＋0,041 ＋0,020 |
38 |
＋0,025 ＋0,009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
＋0,041 ＋0,020 |
40 |
＋0,025 ＋0,009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31,5 |
＋0,050 ＋0,025 |
40 |
＋0,025 ＋0,009 |
||||||||
| 32 |
＋0,050 ＋0,025 |
42 |
＋0,025 ＋0,009 |
324220 | |||||||
| 35 |
＋0,050 ＋0,025 |
44 |
＋0,025 ＋0,009 |
354420 | 354425 | ||||||
| 35 |
＋0,050 ＋0,025 |
45 |
＋0,025 ＋0,009 |
354520 | 354525 | ||||||
| 38 |
＋0,050 ＋0,025 |
48 |
＋0,025 ＋0,009 |
||||||||
| 40 |
＋0,050 ＋0,025 |
50 |
＋0,025 ＋0,009 |
405015 | 405020 | 405025 | |||||
| 40 |
＋0,050 ＋0,025 |
55 |
＋0,030 ＋0,011 |
405515 | |||||||
| 45 |
＋0,050 ＋0,025 |
55 |
＋0,030 ＋0,011 |
||||||||
| 45 |
＋0,050 ＋0,025 |
56 |
＋0,030 ＋0,011 |
||||||||
| 45 |
＋0,050 ＋0,025 |
60 |
＋0,030 ＋0,011 |
||||||||
*Tolerancja średnicy wewnętrznej po dopasowaniu wtłaczanym jest podana wyłącznie w celach informacyjnych.
| ID | OD |
Tolerancja długości L - 0,1 - 0,3 |
|||||||||
| φd | Tolerancja | φD | Tolerancja | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
＋0,050 ＋0,025 |
60 |
＋0,030 ＋0,011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
＋0,050 ＋0,025 |
62 |
＋0,030 ＋0,011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
＋0,050 ＋0,025 |
65 |
＋0,030 ＋0,011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
＋0,060 ＋0,030 |
70 |
＋0,030 ＋0,011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
＋0,060 ＋0,030 |
74 |
＋0,030 ＋0,011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
＋0,060 ＋0,030 |
75 |
＋0,030 ＋0,011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
＋0,060 ＋0,030 |
75 |
＋0,030 ＋0,011 |
637560 | 637570 | 637580 | |||||
| 65 |
＋0,060 ＋0,030 |
80 |
＋0,030 ＋0,011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
＋0,060 ＋0,030 |
85 |
＋0,035 ＋0,013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
＋0,060 ＋0,030 |
90 |
＋0,035 ＋0,013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
＋0,060 ＋0,030 |
90 |
＋0,035 ＋0,013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
＋0,060 ＋0,030 |
95 |
＋0,035 ＋0,013 |
759560 | 759570 | 759580 | |||||
| 80 |
＋0,060 ＋0,030 |
96 |
＋0,035 ＋0,013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
＋0,060 ＋0,030 |
100 |
＋0,035 ＋0,013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
＋0,071 ＋0,036 |
100 |
＋0,035 ＋0,013 |
8510060 | 8510080 | ||||||
| 90 |
＋0,071 ＋0,036 |
110 |
＋0,035 ＋0,013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
＋0,071 ＋0,036 |
120 |
＋0,035 ＋0,013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
＋0,071 ＋0,036 |
130 |
＋0,040 ＋0,015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
＋0,071 ＋0,036 |
140 |
＋0,040 ＋0,015 |
12014070 | 12014080 | ||||||
| 125 |
＋0,083 ＋0,043 |
145 |
＋0,040 ＋0,015 |
||||||||
| 130 |
＋0,083 ＋0,043 |
150 |
＋0,040 ＋0,015 |
13015080 | |||||||
| 140 |
＋0,083 ＋0,043 |
160 |
＋0,040 ＋0,015 |
||||||||
| 150 |
＋0,083 ＋0,043 |
170 |
＋0,040 ＋0,015 |
15017080 | |||||||
| 160 |
＋0,083 ＋0,043 |
180 |
＋0,040 ＋0,015 |
16018080 | |||||||
| 170 |
＋0,083 ＋0,043 |
190 |
＋0,046 ＋0,017 |
||||||||
| 180 |
＋0,083 ＋0,043 |
200 |
＋0,046 ＋0,017 |
||||||||
| 190 |
＋0,096 ＋0,050 |
210 |
＋0,046 ＋0,017 |
||||||||
| 200 |
＋0,096 ＋0,050 |
230 |
＋0,046 ＋0,017 |
||||||||
*Tolerancje wymiarowe są wartościami mierzonymi w temperaturze +25℃.
Tuleje metryczne bezolejowe i tuleje calowe bezolejowe z brązu wykonywane na zamówienie: standardowe kształty tulei o specjalnych wymiarach, półtuleje, specjalne kształty uzyskane przez tłoczenie lub głębokie tłoczenie, niestandardowe projekty tulei
Produkt jest szeroko stosowany w maszynach do odlewania ciągłego, maszynach górniczych, maszynach transportowych, turbinach, maszynach wtryskowych, formach automatycznych
i tak dalej.
1. Tuleje bezolejowe stosowane przy dużych obciążeniach, niskiej prędkości i samosmarowaniu, np. tuleje śluz zapór i śluz wodnych, tuleje turbin hydraulicznych itp.
2. Tuleje bezolejowe stosowane w maszynach pracujących w wysokich temperaturach, np. w hutach żelaza i stali itp.
3. Tuleje z brązu grafitowego bezolejowego stosowane w produkcji samochodów, na liniach montażowych, liniach pras, liniach przenośnikowych itp.
4. Tuleje z brązu bezolejowego stosowane w maszynach o dużej wytrzymałości, takich jak walcownie stali, wtryskarki, tłoczniki itp.
5. Tuleje bezolejowe stosuje się także w maszynach chemicznych, maszynach do przetwórstwa żywności, papierniach, maszynach tekstylnych itp.
● Tuleje bezolejowe do łącznika kolankowego
1. Tuleje prowadzące
2. Tuleje prowadzące wyrzutnika
3. Szyna prowadząca
4. Blok prowadzący
5. Płyta dolna
6. Tuleje prowadzące
7. Tuleje szalunkowe
1. Płyta ścieralna
2. Płyta skoku krzywki
3. Górna płyta krzywkowa
4. Blokada strony krzywkowej
5. Płyta boczna krzywki
6. Płyta powrotna krzywki dodatniej
7. Krzaki słupków prowadzących
8. Płyta skoku krzywki
Tuleja brązowa bezolejowa Viiplus stosowana w wielu zastosowaniach
Bez względu na materiał i specyfikację tulei bezolejowej z brązu, bez względu na standardowy kształt lub rozmiar tulei bezolejowej, jeśli jest to fizycznie możliwe, możemy to wyprodukować.
Viiplus to jeden z najbardziej doświadczonych dostawców tulei bezolejowych. Jeśli chcesz pobrać katalog tulei bezolejowych, skontaktuj się z nami już teraz!
