Zestaw miedzianego grafitu CuZn25Al5

Zestaw miedzianego grafitu CuZn25Al5

Nazwa marki:	VIIPLUS
Numer modelu:	tuleje bezolejowe
MOQ:	Do negocjacji
Cena £:	negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	łączniki grafitowe, China, producenci, dostawcy, fabryka, hurtownia, łączniki metalowe, łączniki PTF

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

tuleja bezolejowa

Orzecznictwo:

ISO 9001

Materiał:

Stop mosiądzu

Cecha:

Konserwacja

Smarowniczy:

zatkany grafit

Rodzaj:

Bezolejowy krzak

Jakość:

Wysoka jakość

Wielkość:

50X62X50mm

Wartość fabryczna:

Tiffany@viiplus.com

Wytwórca samoczmywających się obudowy łożysk:

https://www.viiplus.com/

Producent łożysk bezolejowych:

https://www.bronzelube.com/

Producent:

bucha de brąz grafitado

Wysokie światło::

Łożyska ślizgowe z litego brązu, łożyska ślizgowe z brązu z kołnierzem grafitowym, maszyny górnicze

Bezolejowe krzewy:

Oilless Bush. Bezolejowy krzew. Copper Alloy. Stop miedzi. Straight t

Producenci Łożeń Busch Dostawcy Eksporterzy:

długotrwała, bezobsługowa obsługa, produkuje bąki w różnych konstrukcjach i z różnych materiałów. ti

Sprzedawca krzewów bez oleju:

Na stronie internetowej www.VIIPLUS.com dostępne są bezolejowe buchy [1].

Szczegóły pakowania:

EKSPORT KARTON WOOD PALETA DREWNIANA SKRZYNIA

Możliwość Supply:

łączniki grafitowe, China, producenci, dostawcy, fabryka, hurtownia, łączniki metalowe, łączniki PTF

Podkreślić:

Tuleje bezolejowe SPF
,
tuleje olejowe SPF
,
tuleje olejowe CuZn25Al5

Opis produktu

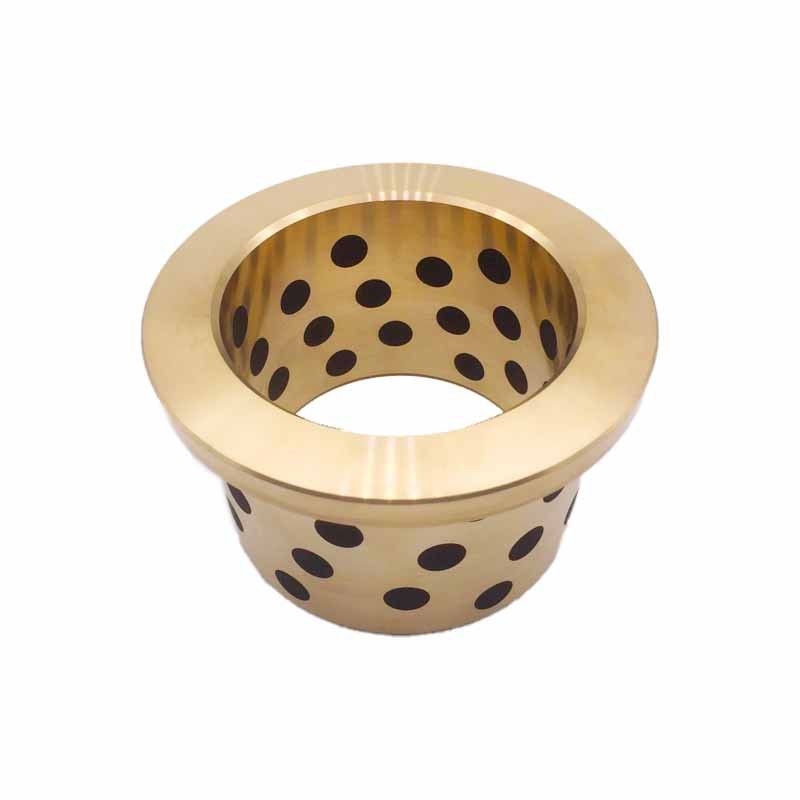

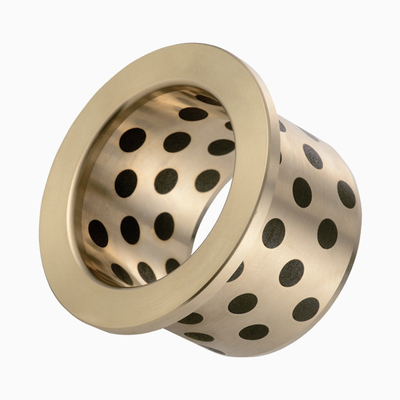

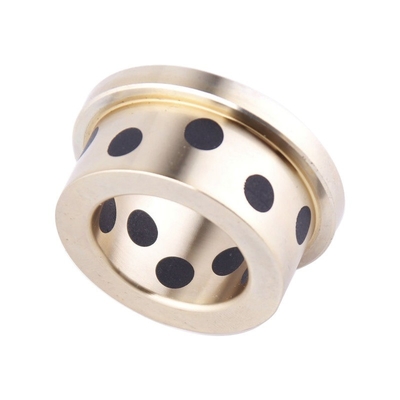

SPF Bushings Graphite CuZn25Al5 Brass Bushing brązowa obudowa z gniazdkami z grafitu Bronze Bushing oszczędza czas i pieniądze w kosztach badań, projektowania i produkcji.Bezolejne obudowy i łożyska- Ekspert ds. obsługi klienta.

Włosy SPF, wykonane z stopów miedzi CuZn25Al5, są precyzyjnie zaprojektowanymi komponentami zapewniającymi wyjątkową odporność na zużycie i własne właściwości smarowe.Unikalne połączenie grafitu, miedzi, cynku i aluminium w stopzie tworzy wysoce trwałą i nisko tarcia powierzchni, zapewniając płynne i wydajne działanie w różnych zastosowaniach przemysłowych.

Samoosmażający się charakter tych zębatek eliminuje konieczność regularnego smarowania, znacząco zmniejszając wymagania utrzymania i koszty eksploatacji.Zawartość grafitu działa jako naturalny smar, zapewniając stałą folie smarową, która zmniejsza tarcie i zużycie.

Materiał CuZn25Al5 Brass Alloy został wybrany ze względu na doskonałą odporność na korozję i właściwości mechaniczne, zapewniając długą żywotność nawet w trudnych warunkach.Precyzyjna produkcja zębatek gwarantuje doskonałe dopasowanie i optymalne osiągi w zastosowaniach o wysokim zużyciu.

W przypadku zastosowań w maszynach, sprzęcie lub pojazdach, stop miedziany z grafitem CuZn25Al5 SPF Bushings zapewnia niezawodne i opłacalne rozwiązanie w celu utrzymania płynnego i wydajnego działania.Są idealnym wyborem dla zastosowań przemysłowych, które wymagają wysokiej odporności na zużycie i własności samosmarowania.

Bezolejne obudowy i łożyska - obudowy miedziane z grafitu CuZn25Al5
Bezolejne osłony i łożyska - brązowa obudowa z gniazdkami grafitowymi
Bezolejne obudowy i łożyska - obudowy z brązu oszczędzają czas i pieniądze
Bezolejne obudowy i łożyska - szeroka różnorodność i wybór
Bezolejne obudowy i łożyska - specjalistyczna obsługa klienta

SPF-0610
SPF-0612
SPF-0810
SPF-0812
SPF-0815
SPF-10080
SPF-100100
SPF-1010
SPF-1012
SPF 1015
SPF-1017
SPF-1020
SPF-12080
SPF-120100
SPF 1210
SPF-1212
SPF 1215
SPF 1220
SPF 1225
SPF 1230
SPF-13080
SPF-130100
Wskaźnik SPF-1310
SPF-1312
SPF-1315
SPF-1320
SPF-1325
SPF-1330
SPF-14080
SPF-140100
SPF-1415
SPF-1420
SPF-1425
SPF-150100
SPF-150120
SPF 1510
SPF-1512
SPF 1515
SPF-1520
SPF 1525
SPF-1530
SPF-160100
SPF-160120
SPF-1612
SPF 1615
SPF 1618
SPF-1620
SPF-1623
SPF-1625
SPF-1630
SPF-1635
SPF 1640
SPF-1815
SPF-1820
SPF-1825
SPF-1830
SPF-1835
SPF-1840
SPF-2015
SPF-2020

Odlewy odśrodkowo odlewane, specjalnie wykonane z brązu, zmywarki, płytki zużycia.

Wyroby z brązu odlewanego C93200 łożyska z rękawem (prosta) sprzedaż online

Standardowy grafit zaploty brązowe obudowy rękaw

Materiały stopowe

Model JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

Klasa
China Brands
GB1776-87 ZCuZn25
AI6Fe3Mn3 ZCuSn6Zn6Pb3 ZCuAI10Fe3 ZCuSu10P1 Stal+ZCuSn6Zn6Pb3 HT250 GCr15

Międzynarodowe
ISO1338 GCuZn25
AI6Fe3Mn3 GCuSn6Zn6Pb3 GCuAI10Fe3 CuSn12 Stal+CuSn6Zn6Pb3Fe3Ni5 - B1

Niemcy
DIN G-CuZn25
AI5 GB-CuSn5Zn5Pb5 GB-CuAI10Ni GB-CuSn10 Stal+CuSn6Zn6Pb3Ni - 100Cr6

Japoński
JIS HBsC4 BC6 AIBC3 BC3 BC6 FC250 SUJ2

Stany Zjednoczone
ASTM/UNS C86300 C83600 C95500 C90800 C83600 Klasa 40 52100

Standard brytyjski HTB2 LG2 AB1 PB4 LG2 - -

Skład chemiczny stopu

Elementy chemiczne JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

Cu (%) Odpoczynek Odpoczynek Odpoczynek - -

Sn (%) - 6 - 10 6 - -

Zn (%) 25 6 - - 6 - -

Ni (%) - - - - - - -

AI (%) 6 - 10 - - - -

Fe (%) 3 - 3 - - Odpoczynek Odpoczynek

Mn (%) 3 - - - - 0.905 - 1.3 0.20 do 0.40

Kr (%) - - - - - - 1.30 do 1.65

C (%) - - - - - 2.5 - 4 0.95 do 1.05

Si (%) - - - - - 1.0 do 1.3 0.15-0.35

Pb (%) - 3 - - 3 - -

Parametry techniczne

Wydajność JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

Maksymalne obciążenie P (N/mm2) 100 60 70 60 250

Maksymalna prędkość V (m/s) Dry0.4 olej5 2 2 0.5 0.1

Max.PV (N/mm2·m/s) 3.8 0.5 0.6 0.8 2.5

Gęstość ρ ((g/cm3 8.0 8.0 7.6 7.3 7.8

Wytrzymałość na rozciąganie (N/mm2) > 600 > 250 > 500 > 250 > 1500

Wyciąganie (%) > 10 > 4 > 10 - -

Twardość (HB) > 210 > 80 > 80 > 160 HRC> 55

Maks.temperatura (°C) 300 350 300 400 350

Współczynnik tarcia (μ) Zmiana lubrykacji olejem: 0.03 Tarcie (suche): 0.16

Standardowy zgrabiony grafitem brązowy obudowy rękaw jest otworzyć otwory odpowiedniej wielkości i uporządkowany układ na metalowej powierzchni tarcia matrycy łożyska, and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.

Podstawowe ciało standardowego zgrabionego grafitem brązowego podłoża z rękawem należy określić w zależności od warunków pracy samego łożyska.Najczęściej używany materiał to miedzi wysokowytrzymałeIstnieją dwa główne rodzaje wbudowanych materiałów smarowych, jeden to naturalny czarny ołów, sztuczny grafyt i synteza MoS2,a drugi jest syntetyzowany jako macierzaZgodnie z warunkami pracy łożyska,połączenie różnych substratów metalowych i wbudowanych smarowników stałych może zapewnić, że produkt może spełniać specjalne potrzeby różnych temperatur, obciążenia, ruchu i warunków pracy nośników, przy jednoczesnym zapewnieniu stabilnej i niezawodnej pracy.

1Nie ma potrzeby urządzenia podawania oleju, otworu do wtrysku oleju, obróbki drzew olejowych

2. Obniżenie kosztów operacyjnych

3. Zmniejszenie czasu projektowania

4- recykling smarów i ochrona środowiska

Smarownik stały

Środki smarowe Cechy Typowe zastosowanie

SL1 Grafit+dodatek Doskonała odporność na ataki chemiczne i niskie tarcie.Ograniczenie temperatury 400 °C Apartament dla maszyn ogólnych i w atmosferze

SL4 +Dodatki Najniższe tarcie i dobre smarowanie wodne, granica temperatury 300°C Statek, turbina hydrauliczna, turbina gazowa itp.

Samobieżne poduszki, bezolejne poduszki dostawca z Chin

Jesteśmy wiodącym producentem i dostawcą bezolejowych busz i nasz produkt jest wysokiej jakości.

Bezolejna bucha, zintegrowana z płynami smarowymi stałymi bez oleju, jest nowym typem stałego stopów miedzi, który jest homogenicznie zintegrowany z płynem smarowym stałym w jego ciele.

Przerywa granicę ogólnego łożyska, którego smarowanie zależy od folii olejowej.

Jest więc odpowiedni w przypadku wysokich temperatur, intensywnego użytkowania, ochrony przed korozją lub gdy import oleju jest trudny.

Jego wydajność podwaja się zarówno pod względem twardości, jak i odporności na tarcie.

Obecnie jest on szeroko stosowany w kolejnych odlewach, rolkach stalowych w metaloografii, maszynach mineralnych, statkach, turbinach parowych, turbinach hydraulicznych i maszynach do formowania wtryskowego tworzyw sztucznych.

JDB brązowy grzejnik z grafitu (bez oleju) z rękawem 50 x 62 x 50 mm

Bezolejne obudowy podłożne, materiał JDB jest wykonany z silnego metalu na bazie odlewanego brązu ze specjalnymi smarownikami stałymi.Metal nieszlachetny z wysokim obciążeniem i smarownicze stałe zapewniają samo-smarowanieBezolejne obudowy łożyska z rękawem płaszczyzny wykazują doskonałą wydajność bez wstępnego smarowania w warunkach ekstremalnie wysokiej/niższej temperatury przy niskiej prędkości.Ten materiał zapewnia bezobsługowe rozwiązanie łożyska, zwłaszcza w przypadku dużego obciążenia, przemiennego ruchu oscylacyjnego.

Bezolejne obudowy do łożysk obudowy do łożysk do płaszczyzn mogą być stosowane w suchym, wysokiej temperaturze, wysokim ciśnieniu, korozyjnym, wodnym lub innym środowisku chemicznym, gdy nie można wprowadzić oleju.

Bezolejne obudowy z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową z obudową zmaszyny mineralne, generatory turbo na statkach, turbiny hydrauliczne i maszyny do formowania wtryskowego.

Wyposażenie bezolejne - Wybierz, skonfiguruj, zamawiaj.

Nasze bezolejne zęby są idealnym rozwiązaniem dla projektów, w których nie można łatwo zapewnić smarowania lub gdzie konwencjonalne smary mogą się węglować.

Kontaktuj się z nami - dostawca bezolejowych obrusów
W celu zapytania lub zamówienia na katalog łożysk bezolejowych, skontaktuj się z nami już dziś!

(Bronzowy z wbudowanym grafitem)

Definicja bezolejowego wypuszczania (Co to jest wypuszczanie bezolejowe?)

Bezolejne łożyska lub bardziej powszechnie łożyska przesuwne i łożyska przesuwne to najprostszy rodzaj łożyska, obejmujący tylko powierzchnię łożyska i bez elementów walcowania.

Oilless bushing can refer to ball bearings or just "rings" that do not require periodic lubrication - because a lubricant such as powdered graphite is incorporated into the material the bearing is made ofSą również znane jako wbudowane grafit brązowe krzewy i mają 20-25% grafit wkładki na ścianach / powierzchni, które zapewniają smarowanie przez cały czas, co również zmniejsza współczynnik tarcia..

Te bezolejne zęby nadają się do zastosowań w suchym środowisku, w którym zagrożone jest zanieczyszczenie, w mokrych zastosowaniach o wysokiej wilgotności i w zastosowaniach, w których łożysko znajduje się w niedostępnym miejscu.

Wykrycie bez oleju, wykucie bez konserwacji

Jesteśmy wiodącym producentem i dostawcą bezolejowych busz i nasz produkt jest dobrej jakości.

Brązowa bucha pozbawiona oleju jest nowym typem wykonanym z silnego stopów miedzi i jest jednolicie osadzony w jego stałej obudowie smarowej.

Brzuszki bezolejne nadają się do zastosowań o wysokich temperaturach, ciężkich obciążeniach, korozji lub w miejscach, w których trudno jest wprowadzić olej.

Należy określić numer części, podając wymagane oznaczenie identyfikacyjne, nadmiar i długość. (np. oznaczenie identyfikacyjne wynosi 50 mm, nadmiar to 62 mm, a długość 50 mm.

- Brązowe obudowy bez oleju - stop miedziane, proste, standardowe

Materiały bezolejowe

Materiał: stop miedziany o wysokiej wytrzymałości
Wbudowane smarowisko stałe

Charakterystyka przełożeń bezolejowych

●Przepuszczalnik bez oleju, nadający się do użytku bez konieczności smarowania.

●Bezolejne wykończenie Wykazuje wysoką wydajność przy dużym obciążeniu i niskich prędkościach.

●Buzga bez oleju Wykazuje wyższą odporność na zużycie w zastosowaniach, w których folia olejowa jest rzadko wytwarzana, takich jak ruchy wzajemne, oscylacje, częste uruchamianie i zatrzymanie itp.

●Buchy bezolejowe mają wyższą odporność chemiczną i odporność na korozję.

●Standardowe wyroby z buchami bezolejowymi są dostępne w różnych rozmiarach.

Dane techniczne o bezolejowych obudowach

Gęstość 80,2 g/cm3

Wytrzymałość na rozciąganie >= 755N/mm2

Przeciwkompaktowa wytrzymałość >= 400 ~ 500 KJ/m3

Twardość >=200HB

Maksymalne ciśnienie obciążenia 100N/mm2

Ograniczenie prędkości 00,5 m/s

Wartość graniczna PV 1.65N/mm2.m/s

Współczynnik tarcia Smarowanie olejem 0.03

Suche tarcie 0.16

Temperatura pracy -40~+300°C

Proszę sprawdzić rodzaj/wymiary/specyfikacje w serii bezolejowe - Produkty z brązu grafitowego - Stop miedzianego prosty, standardowy.

Specyfikacja obudowy bezolejowej

Rodzaj obudowy bez oleju Wprost. Rodzaj metalu Zestaw miedzi o wysokiej wytrzymałości

Wnętrze Dia. d(Ø) 50 Outer Dia. 62

Długość całkowita L ((mm) 50 Maksymalny dopuszczalny zakres wartości fotowoltaicznych ((N/mm2•m/s) 1.1~2.0

Maksymalna dopuszczalna wartość fotowoltaiczna ((N/mm2•m/s) 1.16 Maksymalne dopuszczalne obciążenie ((N/mm2) 20.3

Maksymalna dopuszczalna prędkość ((m/s) 0.35 Wstawianie otworu H7

Zakres temperatury roboczej ((°C) - 40 ¢ 150 Zakres temperatury pracy (niesmarowane) Min -40

Zakres temperatury pracy (niesmarowane) Max. 150 Zakres temperatury roboczej (normalna) Min -40

Zakres temperatury roboczej (zwykła) Max. 200 - -

Usługa prostych, bezolejowych obudowy

Warunki smarowania Suche okresowe smarowanie

Zakres temperatury pracy °C -40+300 -40+150

Dopuszczalne maksymalne ciśnienie P N/mm{2 kgf/cm2} /2961530

Dopuszczalna maksymalna prędkość V m/{s m/min} 0.50{30} 1.00{60}

Maksymalna dopuszczalna wartość PV N/mm2・m/{s kgf/cm2・m/min} 1.65{1,010} 3.25{1,990}

*Wartości w nawiasach są statycznymi ciśnieniami łożysk, które są ciśnieniami łożysk w zastosowaniach bez ruchu lub bardzo małych
ruch (~ 0,0017 m/s [0,1 m/min]).

Dokładność obróbki bezolejowej

Identyfikacja.

Przesada.

Długość

klasy 7 do 8

klasa 6 do 7

klasy 8 do 9

Produkty te wykazują zadowalającą wydajność przy szorstkości powierzchni przesuwania od Rz6,3 do 12,5 μm.

Wyrób bezolejowy (wewnętrzna średnica 50 mm) Model wielkości

Tolerancja wielkości bezolejowego kręgosłupa

●Przystosowany do ruchu obrotowego, oscylacyjnego i wzajemnego.
● Nie stosować pod wodą.
● 63mm I.D. może być używany jako pośredni trunnion
wykończenia dla cylindrów hydraulicznych.

Grafit zaplot brązowy rękaw JDB1/2/3/4/5

Materiały stopowe

Model JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

Klasa
China Brands
GB1776-87 ZCuZn25
AI6Fe3Mn3 ZCuSn6Zn6Pb3 ZCuAI10Fe3 ZCuSu10P1 Stal+ZCuSn6Zn6Pb3 HT250 GCr15

Międzynarodowe
ISO1338 GCuZn25
AI6Fe3Mn3 GCuSn6Zn6Pb3 GCuAI10Fe3 CuSn12 Stal+CuSn6Zn6Pb3Fe3Ni5 - B1

Niemcy
DIN G-CuZn25
AI5 GB-CuSn5Zn5Pb5 GB-CuAI10Ni GB-CuSn10 Stal+CuSn6Zn6Pb3Ni - 100Cr6

Japoński
JIS HBsC4 BC6 AIBC3 BC3 BC6 FC250 SUJ2

Stany Zjednoczone
ASTM/UNS C86300 C83600 C95500 C90800 C83600 Klasa 40 52100

Standard brytyjski HTB2 LG2 AB1 PB4 LG2 - -

Skład chemiczny stopu

Elementy chemiczne JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

Cu (%) Odpoczynek Odpoczynek Odpoczynek - -

Sn (%) - 6 - 10 6 - -

Zn (%) 25 6 - - 6 - -

Ni (%) - - - - - - -

AI (%) 6 - 10 - - - -

Fe (%) 3 - 3 - - Odpoczynek Odpoczynek

Mn (%) 3 - - - - 0.905 - 1.3 0.20 do 0.40

Kr (%) - - - - - - 1.30 do 1.65

C (%) - - - - - 2.5 - 4 0.95 do 1.05

Si (%) - - - - - 1.0 do 1.3 0.15-0.35

Pb (%) - 3 - - 3 - -

Parametry techniczne

Wydajność JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

Maksymalne obciążenie P (N/mm2) 100 60 70 60 250

Maksymalna prędkość V (m/s) Dry0.4 olej5 2 2 0.5 0.1

Max.PV (N/mm2·m/s) 3.8 0.5 0.6 0.8 2.5

Gęstość ρ ((g/cm3 8.0 8.0 7.6 7.3 7.8

Wytrzymałość na rozciąganie (N/mm2) > 600 > 250 > 500 > 250 > 1500

Wyciąganie (%) > 10 > 4 > 10 - -

Twardość (HB) > 210 > 80 > 80 > 160 HRC> 55

Maks.temperatura (°C) 300 350 300 400 350

Współczynnik tarcia (μ) Zmiana lubrykacji olejem: 0.03 Tarcie (suche): 0.16

Wyroby z metrycznego brązu bez oleju

Arkusz rozmiarów krzewów bez oleju

Identyfikacja. Przesada.
Długość L Tolerancja -0.1

- 0.3

φd Tolerancja φD Tolerancja 8 10 12 15 16 19 20 25

6
+0.022

+0.010
10
+0.015

+0.006
061008 061010 061012

8
+0.028

+0.013
12
+0.018

+0.007
081208 081210 081212 081215

10
+0.028

+0.013
14
+0.018

+0.007
101408 101410 101412 101415 101420

12
+0.034

+0.016
18
+0.018

+0.007
121808 121810 121812 121815 121816 121819 121820 121825

13
+0.034

+0.016
19
+0.021

+0.008
131910 131912 131915 131920 131925

14
+0.034

+0.016
20
+0.021

+0.008
142010 142012 142015 142020 142025

15
+0.034

+0.016
21
+0.021

+0.008
152110 152112 152115 152116 152120 152125

16
+0.034

+0.016
22
+0.021

+0.008
162210 162212 162215 162216 162219 162220 162225

17
+0.034

+0.016
23
+0.021

+0.008
172315

18
+0.034

+0.016
24
+0.021

+0.008
182410 182412 182415 182416 182420 182425

19
+0.041

+0.020
26
+0.021

+0.008
192615 192620

20
+0.041

+0.020
28
+0.021

+0.008
202810 202812 202815 202816 202819 202820 202825

20
+0.041

+0.020
30
+0.021

+0.008
203010 203012 203015 203016 203020 203025

22
+0.041

+0.020
32
+0.025

+0.009
223212 223215 223220 223225

25
+0.041

+0.020
33
+0.025

+0.009
253312 253315 253316 253320 253325

25
+0.041

+0.020
35
+0.025

+0.009
253512 253515 253516 253520 253525

28
+0.041

+0.020
38
+0.025

+0.009
283820 283825

30
+0.041

+0.020
38
+0.025

+0.009
303812 303815 303820 303825

30
+0.041

+0.020
40
+0.025

+0.009
304012 304015 304020 304025

31.5
+0.050

+0.025
40
+0.025

+0.009

32
+0.050

+0.025
42
+0.025

+0.009
324220

35
+0.050

+0.025
44
+0.025

+0.009
354420 354425

35
+0.050

+0.025
45
+0.025

+0.009
354520 354525

38
+0.050

+0.025
48
+0.025

+0.009

40
+0.050

+0.025
50
+0.025

+0.009
405015 405020 405025

40
+0.050

+0.025
55
+0.030

+0.011
405515

45
+0.050

+0.025
55
+0.030

+0.011

45
+0.050

+0.025
56
+0.030

+0.011

45
+0.050

+0.025
60
+0.030

+0.011

* Tolerancja identyfikacyjna po zainstalowaniu prasy jest wyłącznie do celów odniesienia.

(np.) ID to 50 mm, OD to 62 mm, a długość to 50 mm.

Identyfikacja. Przesada.
Długość L Tolerancja -0.1

- 0.3

φd Tolerancja φD Tolerancja 20 30 35 40 50 60 70 80

50
+0.050

+0.025
60
+0.030

+0.011
506020 506030 506035 506040 506050 506060 506070 506080

50
+0.050

+0.025
62
+0.030

+0.011
506230 506235 506240 506250 506260 506270 506280

50
+0.050

+0.025
65
+0.030

+0.011
506530 506540 506550 506560 506570 506580

55
+0.060

+0.030
70
+0.030

+0.011
557030 557035 557040 557050 557060 557070

60
+0.060

+0.030
74
+0.030

+0.011
607430 607435 607440 607450 607460 607470 607480

60
+0.060

+0.030
75
+0.030

+0.011
607530 607535 607540 607550 607560 607570 607580

63
+0.060

+0.030
75
+0.030

+0.011
637560 637570 637580

65
+0.060

+0.030
80
+0.030

+0.011
658040 658050 658060 658070 658080

70
+0.060

+0.030
85
+0.035

+0.013
708530 708535 708540 708550 708560 708570 708580

70
+0.060

+0.030
90
+0.035

+0.013
709050 709060 709070 709080

75
+0.060

+0.030
90
+0.035

+0.013
759050 759060 759070 759080

75
+0.060

+0.030
95
+0.035

+0.013
759560 759570 759580

80
+0.060

+0.030
96
+0.035

+0.013
809640 809650 809660 809670 809680

80
+0.060

+0.030
100
+0.035

+0.013
8010040 8010050 8010060 8010070 8010080

85
+0.071

+0.036
100
+0.035

+0.013
8510060 8510080

90
+0.071

+0.036
110
+0.035

+0.013
9011050 9011060 9011080

100
+0.071

+0.036
120
+0.035

+0.013
10012050 10012060 10012070 10012080

110
+0.071

+0.036
130
+0.040

+0.015
11013050 11013070 11013080

120
+0.071

+0.036
140
+0.040

+0.015
12014070 12014080

125
+0.083

+0.043
145
+0.040

+0.015

130
+0.083

+0.043
150
+0.040

+0.015
13015080

140
+0.083

+0.043
160
+0.040

+0.015

150
+0.083

+0.043
170
+0.040

+0.015
15017080

160
+0.083

+0.043
180
+0.040

+0.015
16018080

170
+0.083

+0.043
190
+0.046

+0.017

180
+0.083

+0.043
200
+0.046

+0.017

190
+0.096

+0.050
210
+0.046

+0.017

200
+0.096

+0.050
230
+0.046

+0.017

*Wymogi tolerancji wymiarowych są wartościami mierzonymi w temperaturze +25°C.

Wyposażenie na wyciąganie bez oleju

Metryczne, bezolejne i imperialne, bezolejne, na zamówienie, z brązu: standardowe formy, w specjalnych wymiarach, półobudowy, specjalne kształty uzyskane przez wytłaczanie lub głębokie rysowanie,zamówione wzory buchów

Typowe zastosowania bezolejowe

Produkt jest szeroko stosowany w ciągłym odlewaniu walcowania maszyny, maszyny górnicze, maszyny żeglugowe, turbina, maszyny wtryskowe, automatyczne formy
i tak dalej.

1Używanie krzewów bezolejowych w przypadku dużych obciążeń, niskich prędkości i samokładowania, takich jak krzewy bramkowe i wodne, krzewy turbiny hydraulicznej itp.
2Wykorzystanie bezolejowych buchów do wysokiej temperatury, takich jak maszyny w fabrykach żelaza i stali itp.
3. Brązowe buchy z grafitu bezolejowego stosowane do produkcji samochodów, takich jak linie montażowe, linie prasowe, linie przenośnikowe itp.
4. Brązowe buchy bezolejne stosowane w ciężkich maszynach, takich jak walcownicy stalowe, maszyny wtryskowe, matryce prasowe itp.
5Brzuszne krzewy bez oleju są również stosowane w maszynach chemicznych, maszynach przetwarzających żywność, fabrykach papieru, maszynach włókienniczych itp.

Wykorzystywane w maszynie do formowania wtryskowego bezolejne obudowy

● Krzewy bez oleju do łączenia

● Brązowa, bezolejowa bucha do sztabu krawatów

● Płytka bezolejowa, również dla ruchomych płytek i stołu do wstrzykiwań

Wykorzystanie zębatek bezolejowych do formowania

-Wstrzykiwacze

1. Przewodnik Krzewy

2. Ejektor Przewodnik krzewy

3Ścieżka kierownicza

4Bloku przewodnika.

5Dolna płytka.

6. Przewodnik Krzewy

7. Kształtowanie Krzewy

- Cam Flange Die

1/ Ubierz tablicę.

2Płytka z napędem kamery

3- Górna płyta.

4- Cam Side Block. - Co to jest?

5Płyta boczna kamery

6. Kamera pozytywna płytka zwrotna

7. Przewodnik Post Krzewy

8Płytka z napędem kamery

Wiele zastosowań wiąże się z brązową obudową bezolejową Viiplus

Niezależnie od materiału i specyfikacji brązu, niezależnie od standardowego kształtu lub wielkości, jeśli jest to fizycznie możliwe, możemy to zrobić.

Viiplus jest jednym z najbardziej doświadczonych dostawców busz bez oleju, jeśli chcesz pobrać katalog busz bez oleju, skontaktuj się z nami teraz!

Jesteśmy profesjonalistami.

OILLESS BUSHING PRODUKCJI I DOPRODUCJI

Witajcie w kontakcie z nami!

Jeśli macie jakiekolwiek pytania, nie wahajcie się skontaktować z nami, zawsze jesteście mile widziani, dziękuję!

Znaków:
nasączone olejem łożyska z brązu

tuleja z brązu z olejem lite

łożyska impregnowane olejem

Produkty pokrewne

Precyzyjna rękawiczka łożyska z brązu JDB CuZn25Al6Fe3Mn3 dla długotrwałej żywotności

Najlepszą cenę

Precyzyjne łożyska JDB z brązu stałego o niskim zakresie temperatury i odporności na wstrząsy

Najlepszą cenę

Duże tuleje z brązu odlewane |

Najlepszą cenę

C86300 Alloy Solid Lubricant Prowadnica Prowadnica Płytka JSP

Najlepszą cenę

Olej/smażankowo smarowane łożyska brązowe JDB z odpornością na wstrząsy

Najlepszą cenę

Grafitowe samosmarujące podkładki oporowe z brązu CuZn25A16Fe3Mn3

Najlepszą cenę

Metryczny samosmarujący poślizg tulei metalowej bez konserwacji

Najlepszą cenę

Brązowe tuleje bezolejowe o wysokiej wytrzymałości na rozciąganie Odpowiednik tulei oporowych SPFG

Najlepszą cenę

Model	JDB-1	JDB-2			JDB-3	JDB-4	JDB-5
Klasa China Brands GB1776-87	ZCuZn25 AI6Fe3Mn3	ZCuSn6Zn6Pb3	ZCuAI10Fe3	ZCuSu10P1	Stal+ZCuSn6Zn6Pb3	HT250	GCr15
Międzynarodowe ISO1338	GCuZn25 AI6Fe3Mn3	GCuSn6Zn6Pb3	GCuAI10Fe3	CuSn12	Stal+CuSn6Zn6Pb3Fe3Ni5	-	B1
Niemcy DIN	G-CuZn25 AI5	GB-CuSn5Zn5Pb5	GB-CuAI10Ni	GB-CuSn10	Stal+CuSn6Zn6Pb3Ni	-	100Cr6
Japoński JIS	HBsC4	BC6	AIBC3	BC3	BC6	FC250	SUJ2
Stany Zjednoczone ASTM/UNS	C86300	C83600	C95500	C90800	C83600	Klasa 40	52100
Standard brytyjski	HTB2	LG2	AB1	PB4	LG2	-	-

Elementy chemiczne	JDB-1	JDB-2			JDB-3	JDB-4	JDB-5
Cu (%)	Odpoczynek	Odpoczynek			Odpoczynek	-	-
Sn (%)	-	6	-	10	6	-	-
Zn (%)	25	6	-	-	6	-	-
Ni (%)	-	-	-	-	-	-	-
AI (%)	6	-	10	-	-	-	-
Fe (%)	3	-	3	-	-	Odpoczynek	Odpoczynek
Mn (%)	3	-	-	-	-	0.905 - 1.3	0.20 do 0.40
Kr (%)	-	-	-	-	-	-	1.30 do 1.65
C (%)	-	-	-	-	-	2.5 - 4	0.95 do 1.05
Si (%)	-	-	-	-	-	1.0 do 1.3	0.15-0.35
Pb (%)	-	3	-	-	3	-	-

Wydajność	JDB-1	JDB-2	JDB-3	JDB-4	JDB-5
Maksymalne obciążenie P (N/mm2)	100	60	70	60	250
Maksymalna prędkość V (m/s)	Dry0.4 olej5	2	2	0.5	0.1
Max.PV (N/mm2·m/s)	3.8	0.5	0.6	0.8	2.5
Gęstość ρ ((g/cm3	8.0	8.0	7.6	7.3	7.8
Wytrzymałość na rozciąganie (N/mm2)	> 600	> 250	> 500	> 250	> 1500
Wyciąganie (%)	> 10	> 4	> 10	-	-
Twardość (HB)	> 210	> 80	> 80	> 160	HRC> 55
Maks.temperatura (°C)	300	350	300	400	350
Współczynnik tarcia (μ)	Zmiana lubrykacji olejem: 0.03			Tarcie (suche): 0.16

Smarownik stały
Środki smarowe	Cechy	Typowe zastosowanie
SL1 Grafit+dodatek	Doskonała odporność na ataki chemiczne i niskie tarcie.Ograniczenie temperatury 400 °C	Apartament dla maszyn ogólnych i w atmosferze
SL4 +Dodatki	Najniższe tarcie i dobre smarowanie wodne, granica temperatury 300°C	Statek, turbina hydrauliczna, turbina gazowa itp.

Gęstość		80,2 g/cm3
Wytrzymałość na rozciąganie		>= 755N/mm2
Przeciwkompaktowa wytrzymałość		>= 400 ~ 500 KJ/m3
Twardość		>=200HB
Maksymalne ciśnienie obciążenia		100N/mm2
Ograniczenie prędkości		00,5 m/s
Wartość graniczna PV		1.65N/mm2.m/s
Współczynnik tarcia	Smarowanie olejem	0.03
Współczynnik tarcia	Suche tarcie	0.16
Temperatura pracy		-40~+300°C

Rodzaj obudowy bez oleju	Wprost.	Rodzaj metalu	Zestaw miedzi o wysokiej wytrzymałości
Wnętrze Dia. d(Ø)	50	Outer Dia.	62
Długość całkowita L ((mm)	50	Maksymalny dopuszczalny zakres wartości fotowoltaicznych ((N/mm2•m/s)	1.1~2.0
Maksymalna dopuszczalna wartość fotowoltaiczna ((N/mm2•m/s)	1.16	Maksymalne dopuszczalne obciążenie ((N/mm2)	20.3
Maksymalna dopuszczalna prędkość ((m/s)	0.35	Wstawianie otworu	H7
Zakres temperatury roboczej ((°C)	- 40 ¢ 150	Zakres temperatury pracy (niesmarowane) Min	-40
Zakres temperatury pracy (niesmarowane) Max.	150	Zakres temperatury roboczej (normalna) Min	-40
Zakres temperatury roboczej (zwykła) Max.	200	-	-

Warunki smarowania	Suche	okresowe smarowanie
Zakres temperatury pracy °C	-40+300	-40+150
Dopuszczalne maksymalne ciśnienie P N/mm{2 kgf/cm2}	/2961530
Dopuszczalna maksymalna prędkość V m/{s m/min}	0.50{30}	1.00{60}
Maksymalna dopuszczalna wartość PV N/mm2・m/{s kgf/cm2・m/min}	1.65{1,010}	3.25{1,990}

Identyfikacja.	Przesada.	Długość
klasy 7 do 8	klasa 6 do 7	klasy 8 do 9

Model	JDB-1	JDB-2			JDB-3	JDB-4	JDB-5
Klasa China Brands GB1776-87	ZCuZn25 AI6Fe3Mn3	ZCuSn6Zn6Pb3	ZCuAI10Fe3	ZCuSu10P1	Stal+ZCuSn6Zn6Pb3	HT250	GCr15
Międzynarodowe ISO1338	GCuZn25 AI6Fe3Mn3	GCuSn6Zn6Pb3	GCuAI10Fe3	CuSn12	Stal+CuSn6Zn6Pb3Fe3Ni5	-	B1
Niemcy DIN	G-CuZn25 AI5	GB-CuSn5Zn5Pb5	GB-CuAI10Ni	GB-CuSn10	Stal+CuSn6Zn6Pb3Ni	-	100Cr6
Japoński JIS	HBsC4	BC6	AIBC3	BC3	BC6	FC250	SUJ2
Stany Zjednoczone ASTM/UNS	C86300	C83600	C95500	C90800	C83600	Klasa 40	52100
Standard brytyjski	HTB2	LG2	AB1	PB4	LG2	-	-

Elementy chemiczne	JDB-1	JDB-2			JDB-3	JDB-4	JDB-5
Cu (%)	Odpoczynek	Odpoczynek			Odpoczynek	-	-
Sn (%)	-	6	-	10	6	-	-
Zn (%)	25	6	-	-	6	-	-
Ni (%)	-	-	-	-	-	-	-
AI (%)	6	-	10	-	-	-	-
Fe (%)	3	-	3	-	-	Odpoczynek	Odpoczynek
Mn (%)	3	-	-	-	-	0.905 - 1.3	0.20 do 0.40
Kr (%)	-	-	-	-	-	-	1.30 do 1.65
C (%)	-	-	-	-	-	2.5 - 4	0.95 do 1.05
Si (%)	-	-	-	-	-	1.0 do 1.3	0.15-0.35
Pb (%)	-	3	-	-	3	-	-

Identyfikacja.		Przesada.		Długość L Tolerancja -0.1 - 0.3
φd	Tolerancja	φD	Tolerancja	8	10	12	15	16	19	20	25
6	+0.022 +0.010	10	+0.015 +0.006	061008	061010	061012
8	+0.028 +0.013	12	+0.018 +0.007	081208	081210	081212	081215
10	+0.028 +0.013	14	+0.018 +0.007	101408	101410	101412	101415			101420
12	+0.034 +0.016	18	+0.018 +0.007	121808	121810	121812	121815	121816	121819	121820	121825
13	+0.034 +0.016	19	+0.021 +0.008		131910	131912	131915			131920	131925
14	+0.034 +0.016	20	+0.021 +0.008		142010	142012	142015			142020	142025
15	+0.034 +0.016	21	+0.021 +0.008		152110	152112	152115	152116		152120	152125
16	+0.034 +0.016	22	+0.021 +0.008		162210	162212	162215	162216	162219	162220	162225
17	+0.034 +0.016	23	+0.021 +0.008				172315
18	+0.034 +0.016	24	+0.021 +0.008		182410	182412	182415	182416		182420	182425
19	+0.041 +0.020	26	+0.021 +0.008				192615			192620
20	+0.041 +0.020	28	+0.021 +0.008		202810	202812	202815	202816	202819	202820	202825
20	+0.041 +0.020	30	+0.021 +0.008		203010	203012	203015	203016		203020	203025
22	+0.041 +0.020	32	+0.025 +0.009			223212	223215			223220	223225
25	+0.041 +0.020	33	+0.025 +0.009			253312	253315	253316		253320	253325
25	+0.041 +0.020	35	+0.025 +0.009			253512	253515	253516		253520	253525
28	+0.041 +0.020	38	+0.025 +0.009							283820	283825
30	+0.041 +0.020	38	+0.025 +0.009			303812	303815			303820	303825
30	+0.041 +0.020	40	+0.025 +0.009			304012	304015			304020	304025
31.5	+0.050 +0.025	40	+0.025 +0.009
32	+0.050 +0.025	42	+0.025 +0.009							324220
35	+0.050 +0.025	44	+0.025 +0.009							354420	354425
35	+0.050 +0.025	45	+0.025 +0.009							354520	354525
38	+0.050 +0.025	48	+0.025 +0.009
40	+0.050 +0.025	50	+0.025 +0.009				405015			405020	405025
40	+0.050 +0.025	55	+0.030 +0.011				405515
45	+0.050 +0.025	55	+0.030 +0.011
45	+0.050 +0.025	56	+0.030 +0.011
45	+0.050 +0.025	60	+0.030 +0.011

Krzewy bezolowe

Solidne łożysko z brązu

Owinięte brązowe łożyska

Zwinięte brązowe obudowy

Tuleje zatkane grafitem

Łożysko z brązu grafitowego

Tuleje z brązu

Samosmarujące łożysko ślizgowe

wyłożone obudowy

Brązowy Gleitlager

Łożyska ślizgowe z polimeru

Tuleja POM

Tuleje łożysk bimetalicznych

Brązowe łożyska ślizgowe

Płyty ścierne Self Lube

Tuleje ze stali nierdzewnej

Odlewane brązowe tuleje

Materiał z brązowej tulei

Tuleja zaworu

Samosmarujące tuleje z brązu

Suche łożysko ślizgowe

Krzewy bezolowe

Solidne łożysko z brązu

Owinięte brązowe łożyska

Zwinięte brązowe obudowy

Tuleje zatkane grafitem

Łożysko z brązu grafitowego

Tuleje z brązu

Samosmarujące łożysko ślizgowe

wyłożone obudowy

Brązowy Gleitlager

Łożyska ślizgowe z polimeru

Tuleja POM

Tuleje łożysk bimetalicznych

Brązowe łożyska ślizgowe

Płyty ścierne Self Lube

Tuleje ze stali nierdzewnej

Odlewane brązowe tuleje

Materiał z brązowej tulei

Tuleja zaworu

Samosmarujące tuleje z brązu

Suche łożysko ślizgowe

Zestaw miedzianego grafitu CuZn25Al5

Zestaw miedzianego grafitu CuZn25Al5

Tuleje bezolejowe SPF

tuleje olejowe SPF

tuleje olejowe CuZn25Al5

SPF Bushings Graphite CuZn25Al5 Brass Bushing brązowa obudowa z gniazdkami z grafitu Bronze Bushing oszczędza czas i pieniądze w kosztach badań, projektowania i produkcji.Bezolejne obudowy i łożyska- Ekspert ds. obsługi klienta.

Odlewy odśrodkowo odlewane, specjalnie wykonane z brązu, zmywarki, płytki zużycia.

Standardowy grafit zaploty brązowe obudowy rękaw

1Nie ma potrzeby urządzenia podawania oleju, otworu do wtrysku oleju, obróbki drzew olejowych

2. Obniżenie kosztów operacyjnych

3. Zmniejszenie czasu projektowania

4- recykling smarów i ochrona środowiska

Samobieżne poduszki, bezolejne poduszki dostawca z Chin

Jesteśmy wiodącym producentem i dostawcą bezolejowych busz i nasz produkt jest wysokiej jakości.

JDB brązowy grzejnik z grafitu (bez oleju) z rękawem 50 x 62 x 50 mm

Definicja bezolejowego wypuszczania (Co to jest wypuszczanie bezolejowe?)

Wykrycie bez oleju, wykucie bez konserwacji

Materiały bezolejowe

Charakterystyka przełożeń bezolejowych

Dane techniczne o bezolejowych obudowach

Specyfikacja obudowy bezolejowej

Usługa prostych, bezolejowych obudowy

Dokładność obróbki bezolejowej

Wyrób bezolejowy (wewnętrzna średnica 50 mm) Model wielkości

Tolerancja wielkości bezolejowego kręgosłupa

Grafit zaplot brązowy rękaw JDB1/2/3/4/5

Materiały stopowe

Skład chemiczny stopu

Parametry techniczne

Wyroby z metrycznego brązu bez oleju

Arkusz rozmiarów krzewów bez oleju

(np.) ID to 50 mm, OD to 62 mm, a długość to 50 mm.

Wyposażenie na wyciąganie bez oleju

Typowe zastosowania bezolejowe

Wykorzystywane w maszynie do formowania wtryskowego bezolejne obudowy

Wykorzystanie zębatek bezolejowych do formowania

-Wstrzykiwacze

- Cam Flange Die
