Chiny Brązowy Gleitlager producent

PAP10 PAP20 SUCHE PRZESUWNE ŁOŻYSKA ŚLIZGOWE ŚCIEŻKI PASOWE PASKI MATERIAŁY DO TULEJÓW PORTOWYCH I TERMINALOWYCH

Szczegóły Produktu:
Miejsce pochodzenia: WYKONANE NA ZAMÓWIENIE Z CHIN
Nazwa handlowa: REPLACEMENT GARLOCK BEARINGS (GGB)
Orzecznictwo: STANDARD DIN 1494, ISO 3547 BUSHING
Numer modelu: ŁOŻYSKA KOMPOZYTOWE METALOWE / POLIMEROWE ŁOŻYSKOWE KOŁNIERZOWE Z KOŁNIERZEM
Zapłata:
Minimalne zamówienie: ZAMÓW TULEJE ONLINE, WIELKOŚĆ MAGAZYNU BRAK ILOŚCI MOQ
Cena: NEGOTIABLE,CHEAP PRICES
Szczegóły pakowania: KARTONY, DREWNIANA OBUDOWA, OKREŚL WYMAGANIA
Czas dostawy: 3-20 dni
Zasady płatności: TT ZGODNIE, L / C, UNIA ZACHODNIA
Możliwość Supply: Wymiary samosmarujące Tolerancja • Montaż niestandardowych tulei • Łożyska ślizgowe Dostawcy

Szczegóły informacji

Metryczny: Stal + Porowaty brąz + Taśmy PTFE Platerowanie: Cyna lub miedź
funkcje: bezobsługowe, smarowane aplikacje Rodzaj: Tuleje owinięte, łożysko kołnierzowe, podkładka oporowa
Wykończeniowy: Cynowane, Mosiężne Specjalne zastosowanie:: Płyta stalowa o wysokiej wytrzymałości
Podanie: Maszyny drukarskie i farbiarskie oraz maszyny używane w przemyśle oceanicznym itp.

opis produktu

Dry Sliding Bearings | Suche łożyska ślizgowe | Coiled Steel Backing PTFE Bushing Tuleja zwojowa ze stali PTFE

Łożyska ślizgowe, łożyska tulejowe, łożyska tulejowe kołnierzowe i łożyska wzdłużne wykonane na zamówienie z Chin. Dla średnicy wału, długości, dynamicznej nośności promieniowej, ID, dla ID obudowy, OD, maksymalnej temperatury, Znajdź tuleje tulei.

VIIPLUS plain bearings is the complete source for your Sleeve Bushing & Self -Lubricating Bearings products. Łożyska ślizgowe VIIPLUS to kompletne źródło produktów do tulei łożyskowych i łożysk samosmarujących. Order online for stock size and custom sizes.With no moving parts, plain bearings are the simplest type of bearing. Zamawiaj online, aby otrzymać rozmiar zapasów i rozmiary niestandardowe. Bez ruchomych części łożyska ślizgowe są najprostszym rodzajem łożyska. Compared to ball and roller bearings, they generally handle higher temperatures and perform better in dirty environments. W porównaniu z łożyskami kulkowymi i rolkowymi, na ogół radzą sobie one w wyższych temperaturach i działają lepiej w brudnym otoczeniu.

Tuleje tulei dźwigów portowych i końcowych do wiatrów, promieni UV, słonej wody i ekstremalnych temperatur



Plain bearing materials PAP10 PAP20 bush Plain bearing Strips, Slide paths PAS Strips Material in detail DU Strip Metric Streifen, Gleitbahnen | Łożyska ślizgowe PAP10 Tuleja PAP20 Łożyska ślizgowe, prowadnice ślizgowe PAS Paski Szczegółowy materiał DU Strip Metric Streifen, Gleitbahnen | VSB-10 VSB-10




Paski VSB-10, ścieżki ślizgowe PAS


Stal + brązowy proszek + paski PTFE / Fibre (DU)


dla całego globalnego przemysłu

Zapewnij wysokiej jakości produkty samosmarujące





Owinięte stalowe łożyska samosmarujące Seria przesuwna bezolejowa


Charakterystyka



VSB-10 Streifen, Gleitbahnen PAN
Strips PAS are available as an even material section. Paski PAS są dostępne jako równa sekcja materiału. This material section can be used to make sliding elements in a variety Ta sekcja materiałowa może być używana do wykonywania elementów przesuwnych w różnych odmianach
kształtów.

PAP10 PAP20 SUCHE PRZESUWNE ŁOŻYSKA ŚLIZGOWE ŚCIEŻKI PASOWE PASKI MATERIAŁY DO TULEJÓW PORTOWYCH I TERMINALOWYCH

Spis treści
Informacje o materiale
Produkcja łożysk ślizgowych
Charakterystyka: bezobsługowy i solidny
Skład materiału
Modele i tabele wymiarów
Więcej informacji

Łożysko ślizgowe Materiał łożyska Produkcja DU



Standardowe projekty to:


Cylindrical bushes





Tuleje PAP ...

Tuleje cylindryczne

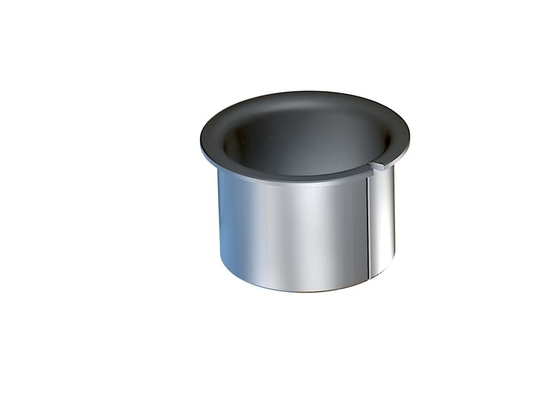

Collar bushes



Tuleje kołnierzowe PAF ..

Krzewy kołnierzowe




Thrust washers



Podkładki oporowe PAW ..

Podkładki oporowe




Strips



Paski





Charakterystyka materiału pasków VSB-10

  • Bardzo niska skłonność do poślizgu
  • Niskie zużycie
  • Dobra odporność chemiczna
  • Niska wartość tarcia
  • Brak tendencji do spawania z metalem
  • Niezwykle odporny na pęcznienie
  • Nie wchłania wody



Preferowane obszary zastosowania

  • Bezobsługowa praca w suchych warunkach
  • Ruchy obrotowe lub oscylacyjne
  • Do prędkości 2 m / s
  • Ruchy liniowe
  • Zakres temperatur od -200 ° C do 280 ° C



Skład materiału

Paski Skład materiału

  • System warstw 10 srtips

    1. Warstwa docierająca

    Matryca PTFE ze środkiem wypełniającym¹
    Grubość warstwy [mm]: max. max. 0.03 0,03

    2. Warstwa przesuwna

    Cyna-ołów-brąz
    Grubość warstwy [mm]: 0,20–0,35
    Objętość porów [%]: approx. około. 30 30

    3. Łożysko z powrotem

    Stal
    Grubość stali [mm]: Zmienna
    Twardość stali [HB]: 100–180





    1 Pory warstwy ślizgowej są również wypełnione tą masą smaru.


    Modele i tabele wymiarów

    ze stalowym tyłem, bezobsługowy



    PAP10 PAP20 SUCHE PRZESUWNE ŁOŻYSKA ŚLIZGOWE ŚCIEŻKI PASOWE PASKI MATERIAŁY DO TULEJÓW PORTOWYCH I TERMINALOWYCH



Jeśli te sekcje materiału są używane do tworzenia ścieżek slajdów, pełnią one następujące główne funkcje:

  • Siły pochłaniające i przenoszące działające pionowo na powierzchnię toczną
  • Łączenie ze sobą ruchomych elementów
  • Zapewnienie dokładności prowadzenia dla ruchów osiowych przez cały okres użytkowania
Paski są dostępne w dwóch grupach materiałowych:
  • Grupa materiałów P1 do bezobsługowych, suchobieżnych aplikacji
  • Grupa materiałów P2 do zastosowań wymagających niewielkiej konserwacji, ze smarowaniem
Aby poznać zalety każdej grupy i pomóc zdecydować, która grupa materiałów jest najlepsza do danego zastosowania, zapoznaj się z informacjami podanymi w rozdziale tuleje cylindryczne, tuleje kołnierzowe i podkładki oporowe.
Stal VSB-10 + proszek brązowy + tuleje PTFE / włókno (DU)

· Materiał tulei odpowiedni do zastosowań smarowanych
· Tuleje samosmarujące zapewniają bardzo dobre zużycie i niskie tarcie w szerokim zakresie obciążeń, prędkości i temperatur w suchych warunkach
· Łożysko walcowe odpowiednie do ruchów liniowych, oscylacyjnych i obrotowych

Material is designed to operate without supplemental lubrication and will perform excellent when lubrication is present. Materiał jest zaprojektowany do pracy bez dodatkowego smarowania i będzie działał doskonale, gdy smarowanie jest obecne. Low friction, low wear rate, good sliding characteristics and very low absorption are a few of the features of this material. Niskie tarcie, niskie zużycie, dobre właściwości ślizgowe i bardzo niska absorpcja to tylko niektóre cechy tego materiału. VSB-10 bushings will support rotary, linear and oscillating motion. Tuleje VSB-10 będą wspierać ruch obrotowy, liniowy i oscylacyjny.


Struktura



1. PTFE/Fibre mixture thickness 0.01~0.03mm. 1. Grubość mieszanki PTFE / Włókno 0,01 ~ 0,03 mm. It is the contact surface for the rotating shaft. Jest to powierzchnia styku obracającego się wału. Minute partides of the PTFE layer and the sintered bronze material combine to create a solid lubricant film, which coats the shaft. Drobne cząstki warstwy PTFE i spiekanego brązu łączą się, tworząc trwały film smarny, który pokrywa wał.

2. Sintered bronze powder thickness 0.20*0.35mm,A special composition of powdered copper is thermally fused to the steel backing. 2. Spiekany brąz sproszkowany o grubości 0,20 * 0,35 mm. Specjalna kompozycja sproszkowanej miedzi jest stopiona termicznie z podkładem stalowym. This contact layer acts as an anchor for the PTFE layer and conducts the thermal build up away from the bearing surfaces. Ta warstwa kontaktowa działa jako kotwica dla warstwy PTFE i przewodzi wzrost temperatury z dala od powierzchni nośnych.
3. Low-carbon steel backing. 3. Podłoże ze stali niskowęglowej. Setting the foundation of the bushings, the steel back provides exceptional stability, load carrying and heat dissipation characteristics. Podstawa tulei stanowi stalowy tył, który zapewnia wyjątkową stabilność, przenoszenie obciążenia i odprowadzanie ciepła.



Dane techniczne






Struktura i skład

· Tuleja samosmarująca z kompozytu metal-polimer
· Stalowy tył + Porowaty spiek z brązu +
· PTFE + ołów

W pobliżu

Szlif




PAP10 PAP20 SUCHE PRZESUWNE ŁOŻYSKA ŚLIZGOWE ŚCIEŻKI PASOWE PASKI MATERIAŁY DO TULEJÓW PORTOWYCH I TERMINALOWYCH

Warstwa przesuwna
PTFE + ołów

Porowaty spiek brązu
Stalowy podkład





WYDAJNOŚĆ OPERACYJNA
Suchy Bardzo dobre
Smarowane olejem Dobrze
Smar smarowany Targi
Smarowane wodą Targi
Smarowany płynem procesowym Fai




Właściwości łożyska





GENERAŁ



Jednostka

Wartość

Maksymalne obciążenie, str

Statyczny
Dynamiczny

N / mm2)
N / mm2)

250
140

Temperatura robocza

Min
Max

° C
° C

- 195
280

Współczynnik liniowej rozszerzalności cieplnej Równolegle do powierzchni 10-6/ K 11
Normalny do powierzchni 10-6/ K 30



SUCHY
Maksymalna prędkość ślizgu, U   SM


2.0

Współczynnik tarcia     0,03 - 0,20 *



SMAROWANE OLEJEM
Maksymalna prędkość ślizgu, U   SM


2.0

* W zależności od warunków pracy


Dane techniczne

Max. Max. load Załaduj Statyczny 250 N / mm2)
Dynamiczny 140 N / mm2)
Max. Max. speed prędkość Suchy 2m / s
Smarowanie > 2 m / s
Max. Max. PV (Dry) PV (suchy) Krótki czas 3,6 N / mm2 *·SM
Ciągły 1,8 N / mm2 *·SM
Temp. -195 ℃ ~ + 280 ℃
Współczynnik tarcia 0,03 ~ 0,20
Przewodność cieplna 42 W (m · k)-1
Współczynnik rozszerzalności cieplnej 11 * 10-6k-1






Dostępność

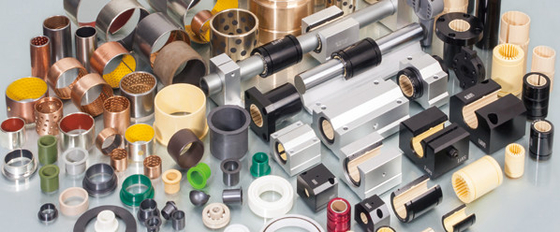

Formy łożysk dostępne w standardowych wymiarach


· Tuleje cylindryczne
· Tuleje kołnierzowe
· Podkładki oporowe
· Podkładki kołnierzowe
· Płytki przesuwne


Łożyska metryczne i tuleje imperialne wykonywane na zamówienie: standardowe formy tulei o specjalnych wymiarach, pół tuleje, specjalne kształty uzyskane przez tłoczenie lub głębokie tłoczenie, niestandardowe projekty tulei





typowe aplikacje



Materiał ten spełnia surowe kryteria dotyczące długiej żywotności i bezobsługowej wydajności ze smarowaniem lub bez.

application



Motoryzacja: ciągniki, kombajny, opryskiwacze, maszyny do robót ziemnych, równiarki i inne konstrukcje, maszyny samochodowe, szczególne zastosowania w siłownikach wspomagania kierownicy, podkładki oporowe przekładni kierowniczych, hamulce tarczowe, zaciski i tłoki, amortyzatory, łącznik gubernatora, silnik wycieraczek przedniej szyby, zespoły przekładni przechylnej ...
Maszyny biznesowe: kserokopiarki, maszyny do pisania, sortowniki pocztowe, systemy liczników pocztowych, drukarki terminali komputerowych i urządzenia peryferyjne, automatyczne urządzenia drukujące, maszyny do przetwarzania poczty ...
Hydraulika i zawory: pompy, w tym zębate, obrotowe, wodne, osiowe tłokowe i inne, kulowe, motylkowe, grzybkowe i inne zawory i czopy zaworów ...
Sprzęt gospodarstwa domowego: magnetofony, lodówki, klimatyzatory, środki czyszczące, polerki, maszyny do szycia, piekarniki, zmywarki, pralki ... I przeładunek materiałów, silnik okrętowy, opakowania, sprzęt tekstylny, narzędzia ... itd.










ZACZNIJ SWÓJ
PROJEKTZ inżynierem aplikacji


Tuleje, Łożyska smarowane, Łożyska kompozytowe, Łożyska metalowe, Łożyska kompresorowe, Metal-polimer, Rany z włókien, Łożyska ślizgowe, Łożyska kołnierzowe, Łożyska polimerowe, Łożyska kołnierzowe, Łożyska pompowe, Tuleje kołnierzowe, Płyty oporowe, Łożyska przemysłowe
