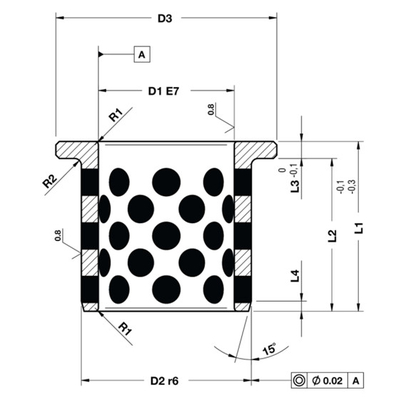

Metryczna tuleja grafitowa z wtykami o wymiarach 50 mm średnicy wewnętrznej (ID), 60 mm średnicy zewnętrznej (OD) i 50 mm długości to specjalistyczny komponent przeznaczony do zastosowań wymagających precyzyjnego dopasowania, odporności na zużycie i samosmarowania.
Zbudowana z wysokiej jakości materiałów, tuleja ta zawiera grafitowe wtyki, które zapewniają naturalne smarowanie, zmniejszając tarcie i zużycie między tuleją a powierzchniami współpracującymi. Ta funkcja samosmarowania eliminuje potrzebę stosowania zewnętrznych smarów, upraszczając konserwację i obniżając koszty eksploatacji.
Metryczny rozmiar 50x60x50 zapewnia precyzyjne dopasowanie w elementach wyposażenia o pasujących wymiarach. Długość tulei wynosząca 50 mm zapewnia dużą powierzchnię styku dla pewnego pozycjonowania i stabilnej pracy.
Zastosowania tego typu tulei grafitowych z wtykami sięgają od ciężkich maszyn po precyzyjny sprzęt, gdzie niezawodna i trwała ochrona przed zużyciem jest niezbędna. Niezależnie od tego, czy są stosowane w górnictwie, produkcji, czy innych gałęziach przemysłu, tuleja ta oferuje solidne i niezawodne rozwiązanie zapewniające płynną i wydajną pracę.



Grafitowe tuleje ślizgowe


Nasza firma produkuje różne marki tulei i łożysk ze stopów miedzi:
Mosiądz: Zwykły brąz, brąz o zwiększonej twardości (HB>250) itp. Brąz aluminiowy: ZCuAl10Fe3, ZCuAl9Fe4Ni4Mn2, CuAl10Ni i inne brązy cynowe: ZCu5Pb5Zn5, CuSn7Zn4Pb7, CuSn8, CuSn12, ZCuSn10P1 itp.Miedź o wysokiej zawartości ołowiu: ZCuPb10Sn10, CuPb15Sn7, a także inne tuleje mogą być produkowane zgodnie z normami DIN, BS, EN, UNS, SAE i chińskimi GB zgodnie z różnymi wymaganiami klientów (na przykład CuZn39Pb3, CuZn40Al2, C86200, C95800, C48200).
Zapraszamy do zapytania!

Rozmiar 506050 | Metryczna tuleja grafitowa z wtykami | 50 ID x 60 OD x 50 Długość

Samosmarująca grafitowa tuleja ślizgowa z brązu


Elementy matryc tulei grafitowych z wtykami
Standardowe komponenty samosmarujących systemów prowadzących

„Jesteśmy klientem Reliable Bronze od wielu lat i zawsze uważaliśmy, że pod względem ceny, jakości i dostawy… nie mają sobie równych.”
Produkty z brązu do każdego przemysłu!
Ekonomiczne łożysko: łożysko z wkładką z litego smaru
Łożyska inkrustowane nie tylko oszczędzają olej i energię, ale także mają dłuższą żywotność niż zwykłe łożyska ślizgowe. Metalowa podstawa z inkrustowanym stałym samosmarującym łożyskiem (w skrócie JDB) to rodzaj nowego samosmarującego łożyska, które ma cechy zarówno łożyska metalowego, jak i samosmarującego. Metalowe podłoża przenoszą większość obciążenia podczas procesu tarcia. Poprzez tarcie stały smar w tulei łożyska bezolejowego w otworze lub rowku przenosi się lub odwrotnie przenosi na powierzchnię tarcia, tworząc stałą warstwę transferową o dobrym smarowaniu, mocnym przyleganiu i równomiernym pokryciu na powierzchni tarcia, co znacznie zmniejsza tarcie i zużycie. Wraz z tarciem samosmarującej stalowej tulei, osadzony stały smar jest stale dostarczany na powierzchnię tarcia, aby zapewnić dobre smarowanie pary ciernej podczas długotrwałej pracy. Przełamuje granice zwykłych łożysk w zależności od smarowania filmem olejowym. Ma zalety wysokiej nośności, odporności na uderzenia, odporności na wysoką temperaturę, małego współczynnika tarcia, niskiego ścierania, braku hałasu, silnej wydajności samosmarowania itp. Jest szczególnie odpowiedni do dużych obciążeń, niskich prędkości, ruchu posuwisto-zwrotnego lub oscylacyjnego itp.


Brąz manganowy o wysokiej wytrzymałości na rozciąganie
Mosiądz o wysokiej wytrzymałości na rozciąganie


Nasza firma produkuje różne gatunki produktów ze stopów miedzi:

Prowadnica blokowa w brązie-graficie
Blok modułowy w brązie-graficie
Płyta prowadząca blokowa z brązu-grafitu
Płyta prowadząca z brązu-grafitu
Prowadnica z brązu-grafitu
Prowadnica z brązu-grafitu

Samosmarujące do wyższych temperatur i większych obciążeń

Stałe samosmarujące łożysko z wkładką grafitową | Grafitowe tuleje miedziane

• Tuleje w calach
• Tuleje metryczne

Materiał:

Brąz manganowy C86300
Typowe zastosowania C86300 obejmują łożyska o niskiej prędkości i dużym obciążeniu, koła zębate, krzywki i części cylindrów hydraulicznych.

ciągły odlew brązu manganowego to stop miedzi o wysokiej wytrzymałości, nieutwardzalny cieplnie przeznaczony do stosowania w aplikacjach wymagających dobrej kombinacji wyjątkowych właściwości zużycia i wysokiej wytrzymałości łożyskowej dla dużych obciążeń i niskich prędkości.

Brązowe łożyska tulejowe, kołnierzowe tuleje brązowe na sprzedaż

Wydajność


Grafitowe tuleje z odlewanego brązu mogą być wykorzystywane tam, gdzie duże obciążenia muszą być podtrzymywane przy niskich do średnich prędkościach

Grafitowa tuleja z odlewanego brązu jest w stanie wytrzymać wysokie temperatury do 570 F
Funkcja samosmarowania pozwala na stosowanie łożysk tam, gdzie smarowanie olejem jest trudne, kosztowne w implementacji i gdzie nie można używać smaru/oleju. Doskonałe smarowanie uzyskuje się nawet przy dużych obciążeniach przy niskich prędkościach.
Samosmarowanie ze specjalnie osadzonymi stałymi smarami zmniejsza tarcie. Współczynnik tarcia: od 0,04 do 0,2


Dane techniczne

Zastosowania


Tuleje do sprzętu budowlanego, tuleje przegubów wysięgników do koparek, tuleje przegubów i prowadnic do wtryskarek, sprzęt do hut stali, wyciągi piecowe, sprzęt do suszenia, prażarki, prasy, linie montażowe, konstrukcje hydroelektryczne, wciągarki, sprzęt do podnoszenia, maszyny do produkcji opon i papieru oraz wiele innych zastosowań przemysłowych.
