Chiny Brązowy Gleitlager producent

Bloki poduszek Przepustowe zaślepki z brązu grafitowego

Szczegóły Produktu:
Miejsce pochodzenia: Wyprodukowano w Chinach
Nazwa handlowa: VIIPLUS
Orzecznictwo: ISO 9001
Numer modelu: Sztywne dzielone bloki na poduszki
Zapłata:
Minimalne zamówienie: Do negocjacji
Cena: Negotiable
Szczegóły pakowania: EKSPORT KARTON DREWNIANY PUDEŁKO DREWNIANE Futerał
Czas dostawy: 7-25 dni roboczych
Zasady płatności: T / T
Możliwość Supply: 7000000 sztuk / sztuk Jeden tydzień

Szczegóły informacji

Materiał: Żeliwo rozmiar: Dostosowany rozmiar
funkcje: Niski poziom hałasu, długa żywotność, wysoka precyzja Rodzaj: Blok poduszek
Nazwa produktu: Sztywne dzielone łożysko blokowe poduszki Podanie: Maszyneria
High Light:

Graphite Plugged Bronze Bushings

,

bronze bush bearings

opis produktu

Sztywne dzielone bloki na poduszki do wałów o średnicy od 1-5 / 16 "do 12" |Łożyska samosmarujące VIIPLUS

Łożyska blokowe i wkładki łożyska z brązu

Oprawy dzielone dzielone Plummer są popularnymi oprawami łożyskowymi o wymiarach calowych, opracowanymi jako pierwszy wybór pod względem wzornictwa, jakości i oszczędności.



Obudowy dzielonego bloku poduszek i powiązane łożyska tworzą zespoły łożyskowe, które można dostosować, poprzez odpowiedni wybór akcesoriów, do szerokiego zakresu zastosowań.
Obudowy są zaprojektowane specjalnie dla wysokości wału centralnego o wymiarach calowych.




UZYSKAJ BEZPŁATNĄ OFERTĘ ONLINE TERAZ!

VIIPLUS jest profesjonalnym producentem łożysk ślizgowych i płyt ślizgowych i szybko się rozrósł do tego stopnia, że ​​obecnie można dostarczać wszystkie rodzaje łożysk ślizgowych.Standardowe rozmiary katalogowe, specjalne rozmiary i wzory mogą być produkowane w konkurencyjnych cenach i zgodnie z wysokimi standardami jakości.VIIPLUS obsługuje zarówno rynki krajowe, jak i międzynarodowe.VIIPLUS zamierza pozostać w czołówce tego rynku.

VIIPLUS specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży łożysk samosmarujących.GłównySztywne dzielone bloki na poduszkiProdukty to łożyska kompozytowe z polimeru metalicznego, łożyska kompozytowe bimetaliczne, łożyska powlekane brązem, samosmarujące łożyska monometaliczne i inne łożyska.

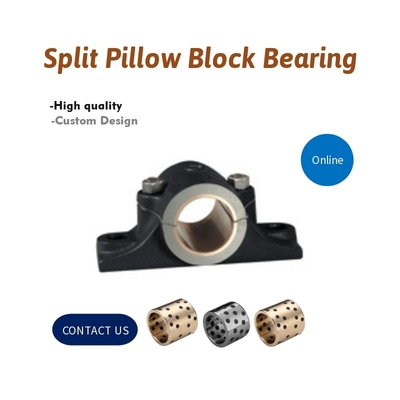

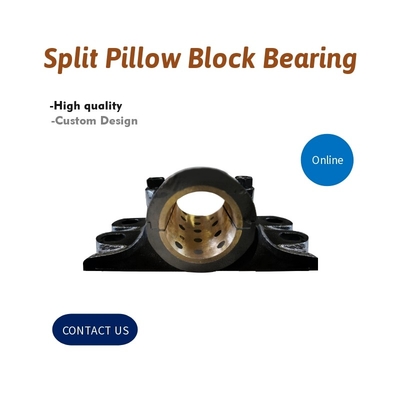

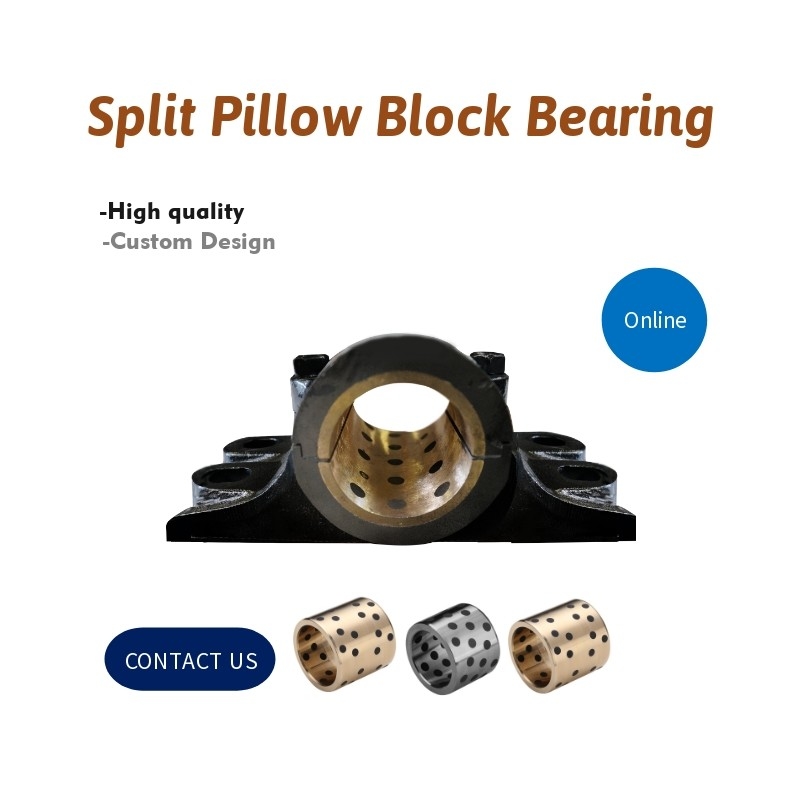

Split Pillow Block Bearing



Funkcja

Podzielona obudowa łożyska i / lub łożysko dzielone jest na dwie części i skręcane ze sobą, ułatwiając konserwację lub wymianę łożyska w przypadku zużytych lub uszkodzonych łożysk lub wałów.



Sztywne dzielone bloki na poduszki Wymagania serwisowe przy obciążeniu bocznym lub ciśnieniu kątowym wymagają łożysk kulkowych.Łożyska te pozwalają przenosić obciążenia w zakresie 30 ° z każdej strony rowka smarowego.Posiadają wszystkie cechy zwykłych łożysk dzielonych, a także sztywny styl.Łożyska te są dostępne tylko z brązowym materiałem powłokowym.





Materiał

Podstawa z czterema śrubami wykonana jest z żeliwa z 2 lub 4 śrubami.



Żeliwo należy do rodziny materiałów, których głównym składnikiem jest żelazo, z ważnymi śladowymi ilościami węgla i krzemu.Żeliwo jest naturalnym materiałem kompozytowym, którego właściwości są określone przez jego mikrostrukturę - stabilne i metastabilne fazy powstałe podczas krzepnięcia lub późniejszej obróbki cieplnej.Głównymi składnikami mikrostrukturalnymi żeliwa są formy chemiczne i morfologiczne przyjmowane przez węgiel oraz ciągła metalowa matryca, w której rozprasza się węgiel i / lub węglik.



Rysunek



rigid split journal bearing gibbed joint diagram



4 BOLT BASE - 2 BOLT CAP





Wał
Rozmiar
Numer części Wt. ZA b do re mi F-Dia.
Śruba
sol H. K. L. M. Rura
Kran
Brązowy
1 15⁄16
2)




60–33–0115
60–33–0200




10 1 3)⁄4 8 1⁄4 3) 1⁄2 7⁄8 6 1⁄2 1⁄2 1 3)⁄4 3) 7⁄16 4 7⁄16 4 3)⁄4 1⁄4
2) 3)⁄16
2) 1⁄4




60–33–0203
60–33–0204




13 1 7⁄8 8 1⁄2 3) 1⁄2 1 6 3)⁄4 1⁄2 1 3)⁄4 3) 3)⁄4 4 7⁄8 4 1⁄2 3)⁄4 1⁄4
2) 7⁄16
2) 1⁄2




60–33–0207
60–33–0208




18 2) 1⁄8 10 1⁄4 4 1 1⁄8 8 5⁄8 2) 4 3)⁄16 5 5⁄16 5 1 1⁄4
2) 11⁄16
2) 3)⁄4




60–33–0211
60–33–0212




21 2) 1⁄4 10 1⁄2 4 1⁄4 1 1⁄4 8 1⁄4 5⁄8 2) 1⁄4 4 1⁄2 5 7⁄8 5 1⁄2 1 1⁄4
2) 15⁄16
3)




60–33–0215
60–33–0300




26 2) 1⁄2 11 4 1⁄2 1 3)⁄8 8 3)⁄4 5⁄8 2) 1⁄2 4 7⁄8 6 3)⁄4 6 1 3)⁄8



4 BOLT BASE - 4 BOLT CAP



Wał
Rozmiar
Numer części Wt. ZA b do re mi F-Dia.
Śruba
sol H. K. L. M. Rura
Kran
Brązowy
3) 7⁄16
3) 1⁄2




60–33–0307
60–33–0308




43 3) 1⁄4 13 5 1 3)⁄8 10 1⁄2 3)⁄4 2) 3)⁄4 6 1⁄4 8 1⁄8 7 1 1⁄4 1⁄2
3) 15⁄16
4




60–33–0315
60–33–0400




62 3) 1⁄2 14 3)⁄4 5 1⁄2 1 1⁄2 12 3)⁄4 3) 6 13⁄16 9 3)⁄8 8 1 3)⁄8 1⁄2
4 7⁄16
4 1⁄2




60–33–0407
60–33–0408




86 4 1⁄8 16 1⁄2 6 1⁄4 1 3)⁄4 13 1⁄2 7⁄8 3) 1⁄2 7 7⁄8 10 3)⁄8 9 1 1⁄2 1⁄2
4 15⁄16
5




60–33–0415
60–33–0500




116 4 1⁄2 18 7 1 7⁄8 15 7⁄8 4 8 9⁄16 11 1⁄4 10 1 5⁄8 1⁄2
5 7⁄16
5 1⁄2




60–33–0507
60–33–0508




166 5 19 1⁄4 7 3)⁄4 2) 15 3)⁄4 1 4 1⁄2 9 3)⁄8 12 1⁄4 11 1 3)⁄4 1⁄2
5 15⁄16
6




60–33–0515
60–33–0600




198 5 1⁄2 20 1⁄2 8 1⁄2 2) 1⁄8 16 1⁄2 1 1⁄8 5 10 1⁄4 13 3)⁄4 12 1 7⁄8 1⁄2



Branże i zastosowania

ciężkie operacje przemysłowe:



· Wytwarzanie energii (węgiel)


· Górnictwo / Kruszywo / Cement


· Młyny metalowePulp i papier / Tartaki / Leśnictwo / Uzdatnianie wody


·Przetwórstwo spożywcze


· Magazynowanie


· Ruchome mosty / konstrukcje


· Wentylatory przemysłowe / dmuchawy





Metoda zabezpieczenia wału



·Śruba mocująca - Łożyska przymocowane śrubą mocującą są przymocowane do wału za pomocą śruby mocującej, umieszczonej na pierścieniu wewnętrznym, to znaczy łożyska mają śruby mocujące do zamocowania pierścienia wewnętrznego na wale.


·Łożyska tulei blokujących mają nakrętkę zabezpieczającą, która zabezpiecza pierścień wewnętrzny na wale.


·Żadna metoda mocowania łożyska nie zawiera przepisów dotyczących mocowania osi.





Użyj notatki



Ta procedura dotyczy najczęściej stosowanej śruby regulacyjnej lub kołnierza dla urządzenia blokującego wał, przy użyciu jednostki stałej i rozszerzającej, ale ogólne wytyczne dotyczą wszystkich instalacji łożysk.





1. Sprawdź i wyczyść wał


Najpierw sprawdź wał, aby upewnić się, że jest czysty, okrągły, prosty, wolny od zadziorów i nacięć oraz że nie jest zbyt mały ani zbyt duży, zgodnie ze specyfikacjami producenta.Użyj drobnego papieru ściernego lub błyszczącej taśmy, aby oczyścić drzewo z rdzy.Następnie użyj lekkiej warstwy oleju, aby usunąć zanieczyszczenia.





2. Umieść łożyska na wale


Do umieszczenia łożyska na wale należy użyć młotka i drewnianego bloku lub miękkiej stalowej rurki na pierścieniu wewnętrznym, jeśli łożysko należy wbić na miejsce.NIE uderzaj ani nie wywieraj nacisku na obudowę lub uszczelki.



3. Lekko przykręć obudowę do konstrukcji montażowej


Ustaw wałek na miejscu, lekko przykręcając obudowę do konstrukcji montażowej.Połącz otwory w śrubach mocujących obudowę ciężkimi podkładkami lub ciężkimi podkładkami sprężystymi.Pomoże to zapobiec poluzowaniu.



4. Ustal ostateczne położenie montażowe


Przed zamocowaniem śrub ustal ostateczne położenie montażowe, ustawiając łożyska ręcznie lub za pomocą gumowego młotka.



5. Bezpiecznie przykręć obudowę do konstrukcji montażowej


Po prawidłowym ustawieniu łożyska bezpiecznie przymocuj oba zespoły do ​​konstrukcji montażowej.



6. Upewnij się, że wał może się poruszać osiowo



Upewnij się, że wał może poruszać się osiowo przez otwory łożyska, aby potwierdzić prawidłowe ustawienie.Jeśli nie jest to możliwe, poluzuj obudowy i wyrównaj wał.

7. Dokręcić dwie śruby zaciskowe kołnierza

Dokręcić dwie śruby zaciskające kołnierza, a następnie obrócić wał i dokręcić naprzemiennie z zalecanymi przez producenta wartościami momentu obrotowego.Jeśli klucz dynamometryczny nie jest dostępny, dokręć śruby regulacyjne, aż do uzyskania stałego momentu obrotowego za pomocą klucza imbusowego.


Jeśli używana jest jednostka rozszerzająca, zawsze najpierw należy zablokować łożysko stałe.Przesunąć łożysko rozprężne osiowo w środku obudowy.Po wyśrodkowaniu dokręcić naprzemiennie śruby ustalające na jednostce rozszerzającej jak na jednostce stacjonarnej.
