Łożyska z kompozytów metalowo-polimerowych Tuleje dzielone POM DIN 1494 / ISO 3547

Miejsce pochodzenia Producent kompozytowych tulei cylindrycznych gładkich
Nazwa handlowa VIIPLUS BUSHINGS SUPPLIER
Orzecznictwo ISO 3547 DIN 1494 Assembly Standard Tolerance
Numer modelu TULEJE DU DX
Minimalne zamówienie 1000 szt/sztuk
Cena $0.05 - $1.00 / Pieces
Szczegóły pakowania Opakowanie: karton eksportowy; Drewniana skrzynka ; Drewniana paleta.
Czas dostawy 7 ~ 15 dni roboczych
Zasady płatności TT z góry, Western Union
Możliwość Supply Specjalnie dostosowane produkcja tulei smarujących

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Materiał Tuleja ze stalowym podkładem i materiałem kompozytowym platerowanie Cyna lub miedź
Rodzaj Owinięte tuleje, podkładka oporowa tulei kołnierzowej Smarowniczy Samosmarujący metal-polimer na bazie POM
Dostosowane rozmiar metryczny, rozmiar w calach, na podstawie rysunku lub próbki Wniosek dźwigi, dźwigi samochodowe, klapy tylne, sprzęt portowy oraz maszyny rolnicze i budowlane.
Cena fabryczna tulei łożyska tiffany@viiplus.com Producent samosmarujących tulei łożyskowych https://www.viiplus.com/
Wysokie światło Samosmarująca tuleja z brązu POM, tuleje z polimeru metalowego TULEJA POM DX marginally lubricated bushings for grease or oil lubricated applications · Standard split bushing
Producenci łożysk tulei Dostawcy Eksporterzy plain bearings. łożyska ślizgowe. Long, maintenance-free service, manufactures bush
High Light

flanged plain bearing

,

ptfe plain bearing

Zostaw wiadomość

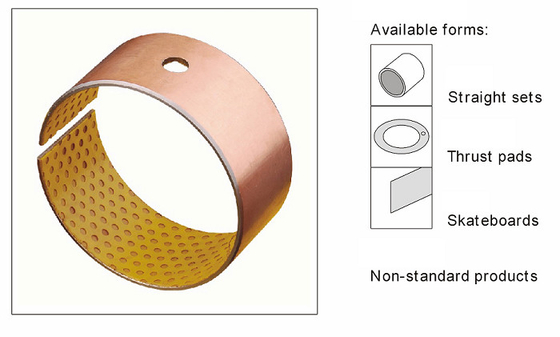

opis produktu

Dostawca tulei dzielonych, Chiny Dx,Łożysko ślizgowe owinięte, tuleja owinięta porcelaną, warstwa ślizgowa stal/POM, DIN 1494/ISO 3547, Niska konserwacja, Składa się ze stalowej tulei grzbietowej i warstwy ślizgowej z warstwą pośrednią z brązu.



Te płyty z surowcami są następnie przycinane do prostokątnego kształtu, a następnie owijane i kalibrowane do odpowiedniego rozmiaru.

Samosmarujący metal-polimer na bazie POM

KOMPOZYTOWA STRUKTURA ŁOŻYSKA: ŁOŻYSKA NA BAZIE PTFE/POM I ŁOŻYSKA TERMOPLASTYCZNE


dx bushes

  1. Najwyższa wydajność zwykłych metalowych tulei polimerowych wynika z ich wyjątkowej struktury kompozytowej:

  2. Nakładka impregnowana przeciwciernie wzbogacona POM i wypełniaczami lub ekstrudowaną taśmą termoplastyczną

  3. Porowata warstwa pośrednia z brązu spiekanego zapewnia wysoką odporność na zużycie

  4. Wspornik ze stali lub brązu zapewniający wysoką odporność mechaniczną

Łożyska kompozytowe metalowo-polimerowe, producent łożysk ślizgowych, oferują szeroką gamę łożysk metalowo-polimerowych z tulejami PTFE/POM, Gerrolltes Verbundgleitlager Stahl / Acetalharz (POM) - mit Schmierstoffdepots

Rozmiary są zgodne z DIN 1494/ISO 3547 z tolerancjami do wtłaczania w obudowę H7 dla tolerancji wału h8.



split Bushings



Sf-1 oznacza po prostu trzy warstwy kompozytu, -1 odnosi się do opisu materiału PTFE.Łożyska Sf-1 wykonane są z trzech warstw walcowanej stali, spiekanego sferycznego proszku brązowego w środku oraz mieszanki PTFE i ołowiu nawiniętej na wewnętrzną powierzchnię.Charakteryzuje się małym współczynnikiem tarcia, wysoką odpornością na zużycie i dobrą odpornością na korozję oraz brakiem smarowania olejem.

dx bushes

Tabela rozmiarów tulei Dx

Tabela rozmiarów tulei Dx
  Średnica (mm) Czy (mm) B (mm) łożysko wał Największa średnica (mm) Minimalna średnica (mm) Maksymalny prześwit (mm) Minimalny prześwit (mm)
0203DU 2 3,5 3 H6 h6 2.048 2 0,054 0
0205DU 2 3,5 5 H6 h6 2.048 2 0,054 0
0303DU 3 4,5 3 H6 h6 3.048 3 0,054 0
0305DU 3 4,5 5 H6 h6 3.048 3 0,054 0
0306DU 3 4,5 6 H6 h6 3.048 3 0,054 0
0403DU 4 5,5 3 H6 h6 4.048 4 0,056 0
0404DU 4 5,5 4 H6 h6 4.048 4 0,056 0
0406DU 4 5,5 6 H6 h6 4.048 4 0,056 0
0410DU 4 5,5 10 H6 h6 4.048 4 0,056 0
0505DU 5 7 5 H7 f7 5.055 4,99 0,077 0
0508DU 5 7 8 H7 f7 5.055 4,99 0,077 0
0510DU 5 7 10 H7 f7 5.055 4,99 0,077 0
0604DU 6 8 4 H7 f7 6,055 5,99 0,077 0
0606DU 6 8 6 H7 f7 6,055 5,99 0,077 0
0608DU 6 8 8 H7 f7 6,055 5,99 0,077 0
0610DU 6 8 10 H7 f7 6,055 5,99 0,077 0
0705DU 7 9 5 H7 f7 7,055 6,99 0,083 0,003
0710DU 7 9 10 H7 f7 7,055 6,99 0,083 0,003
0806DU 8 10 6 H7 f7 8,055 7,99 0,083 0,003
0808DU 8 10 8 H7 f7 8,055 7,99 0,083 0,003
0810DU 8 10 10 H7 f7 8,055 7,99 0,083 0,003
0812DU 8 10 12 H7 f7 8,055 7,99 0,083 0,003
1006DU 10 12 6 H7 f7 10.058 9,99 0,086 0,003
1008DU 10 12 8 H7 f7 10.058 9,99 0,086 0,003
1010DU 10 12 10 H7 f7 10.058 9,99 0,086 0,003
1012DU 10 12 12 H7 f7 10.058 9,99 0,086 0,003
1015DU 10 12 15 H7 f7 10.058 9,99 0,086 0,003
1020 DU 10 12 20 H7 f7 10.058 9,99 0,086 0,003
1208DU 12 14 8 H7 f7 12.058 11,99 0,092 0,006
1210DU 12 14 10 H7 f7 12.058 11,99 0,092 0,006
1212DU 12 14 12 H7 f7 12.058 11,99 0,092 0,006
1215DU 12 14 15 H7 f7 12.058 11,99 0,092 0,006
1220 DU 12 14 20 H7 f7 12.058 11,99 0,092 0,006
1225DU 12 14 25 H7 f7 12.058 11,99 0,092 0,006
1310DU 13 15 10 H7 f7 13.058 12,99 0,092 0,006
1320 DU 13 15 20 H7 f7 13.058 12,99 0,092 0,006
1405DU 14 16 5 H7 f7 14.058 13.99 0,092 0,006
1410DU 14 16 10 H7 f7 14.058 13.99 0,092 0,006
1412DU 14 16 12 H7 f7 14.058 13.99 0,092 0,006
1415DU 14 16 15 H7 f7 14.058 13.99 0,092 0,006
1420DU 14 16 20 H7 f7 14.058 13.99 0,092 0,006
1425DU 14 16 25 H7 f7 14.058 13.99 0,092 0,006
1510DU 15 17 10 H7 f7 15,058 14,99 0,092 0,006
1512 DU 15 17 12 H7 f7 15,058 14,99 0,092 0,006
1515DU 15 17 15 H7 f7 15,058 14,99 0,092 0,006
1520 DU 15 17 20 H7 f7 15,058 14,99 0,092 0,006
1525 DU 15 17 25 H7 f7 15,058 14,99 0,092 0,006
1610DU 16 18 10 H7 f7 16.058 15,99 0,092 0,006
1612 16 18 12 H7 f7 16.058 15,99 0,092 0,006
1615DU 16 18 15 H7 f7 16.058 15,99 0,092 0,006
1620DU 16 18 20 H7 f7 16.058 15,99 0,092 0,006
1625DU 16 18 25 H7 f7 16.058 15,99 0,092 0,006
1720 DU 17 19 20 H7 f7 17.061 16,99 0,095 0,006
1810 DU 18 20 10 H7 f7 18,061 17,99 0,095 0,006
1815 18 20 15 H7 f7 18,061 17,99 0,095 0,006
1820 DU 18 20 20 H7 f7 18,061 17,99 0,095 0,006
1825 18 20 25 H7 f7 18,061 17,99 0,095 0,006
2010DU 20 23 10 H7 f7 20.071 19,99 0,112 0,01
2015DU 20 23 15 H7 f7 20.071 19,99 0,112 0,01
2020 20 23 20 H7 f7 20.071 19,99 0,112 0,01
2025 20 23 25 H7 f7 20.071 19,99 0,112 0,01
2030 DU 20 23 30 H7 f7 20.071 19,99 0,112 0,01
2215DU 22 25 15 H7 f7 22,071 21,99 0,112 0,01
2220DU 22 25 20 H7 f7 22,071 21,99 0,112 0,01
2225DU 22 25 25 H7 f7 22,071 21,99 0,112 0,01
2230DU 22 25 30 H7 f7 22,071 21,99 0,112 0,01
2415DU 24 27 15 H7 f7 24.071 23,99 0,112 0,01
2420DU 24 27 20 H7 f7 24.071 23,99 0,112 0,01
2425DU 24 27 25 H7 f7 24.071 23,99 0,112 0,01
2430DU 24 27 30 H7 f7 24.071 23,99 0,112 0,01
2515DU 25 28 15 H7 f7 25.071 24,99 0,112 0,01
2520 DU 25 28 20 H7 f7 25.071 24,99 0,112 0,01
2525DU 25 28 25 H7 f7 25.071 24,99 0,112 0,01
2530 DU 25 28 30 H7 f7 25.071 24,99 0,112 0,01
2550 DU 25 28 50 H7 f7 25.071 24,99 0,112 0,01
2815DU 28 32 15 H7 f7 28,085 27,99 0,126 0,01
2820 DU 28 32 20 H7 f7 28,085 27,99 0,126 0,01
2825 DU 28 32 25 H7 f7 28,085 27,99 0,126 0,01
2830 DU 28 32 30 H7 f7 28,085 27,99 0,126 0,01
3010DU 30 34 10 H7 f7 30.085 29,99 0,126 0,01
3015DU 30 34 15 H7 f7 30.085 29,99 0,126 0,01
3020DU 30 34 20 H7 f7 30.085 29,99 0,126 0,01
3025DU 30 34 25 H7 f7 30.085 29,99 0,126 0,01
3030DU 30 34 30 H7 f7 30.085 29,99 0,126 0,01
3040DU 30 34 40 H7 f7 30.085 29,99 0,126 0,01
3220DU 32 36 20 H7 f7 32,085 31,99 0,135 0,015
3230DU 32 36 30 H7 f7 32,085 31,99 0,135 0,015
3240DU 32 36 40 H7 f7 32,085 31,99 0,135 0,015
3520 DU 35 39 20 H7 f7 35,085 34,99 0,135 0,015
3530DU 35 39 30 H7 f7 35,085 34,99 0,135 0,015
3535DU 35 39 35 H7 f7 35,085 34,99 0,135 0,015
3540DU 35 39 40 H7 f7 35,085 34,99 0,135 0,015
3550 DU 35 39 50 H7 f7 35,085 34,99 0,135 0,015
3720 DU 37 41 20 H7 f7 37,085 36,99 0,135 0,015
4020DU 40 44 20 H7 f7 40.085 39,99 0,135 0,015
4030DU 40 44 30 H7 f7 40.085 39,99 0,135 0,015
4040DU 40 44 40 H7 f7 40.085 39,99 0,135 0,015
4050 DU 40 44 50 H7 f7 40.085 39,99 0,135 0,015
4520 DU 45 50 20 H7 f7 45.105 44,99 0,155 0,015
4530DU 45 50 30 H7 f7 45.105 44,99 0,155 0,015
4540DU 45 50 40 H7 f7 45.105 44,99 0,155 0,015
4545DU 45 50 45 H7 f7 45.105 44,99 0,155 0,015
4550DU 45 50 50 H7 f7 45.105 44,99 0,155 0,015
5020DU 50 55 20 H7 f7 50,11 49,99 0,16 0,015
5030DU 50 55 30 H7 f7 50,11 49,99 0,16 0,015
5040DU 50 55 40 H7 f7 50,11 49,99 0,16 0,015
5050 DU 50 55 50 H7 f7 50,11 49,99 0,16 0,015
5060DU 50 55 60 H7 f7 50,11 49,99 0,16 0,015
5520DU 55 60 20 H7 f7 55,11 54,99 0,17 0,02
5525DU 55 60 25 H7 f7 55,11 54,99 0,17 0,02
5530DU 55 60 30 H7 f7 55,11 54,99 0,17 0,02
5540DU 55 60 40 H7 f7 55,11 54,99 0,17 0,02
5550DU 55 60 50 H7 f7 55,11 54,99 0,17 0,02
5555DU 55 60 55 H7 f7 55,11 54,99 0,17 0,02
5560DU 55 60 60 H7 f7 55,11 54,99 0,17 0,02
6020DU 60 65 20 H7 f7 60.11 59,99 0,17 0,02
6030DU 60 65 30 H7 f7 60.11 59,99 0,17 0,02
6040DU 60 65 40 H7 f7 60.11 59,99 0,17 0,02
6050DU 60 65 50 H7 f7 60.11 59,99 0,17 0,02
6060DU 60 65 60 H7 f7 60.11 59,99 0,17 0,02
6070DU 60 65 70 H7 f7 60.11 59,99 0,17 0,02
6530DU 65 70 30 H7 f7 65,11 64,99 0,17 0,02
6550DU 65 70 50 H7 f7 65,11 64,99 0,17 0,02
6570 DU 65 70 70 H7 f7 65,11 64,99 0,17 0,02
7040DU 70 75 40 H7 f7 70,11 69,99 0,17 0,02
7050DU 70 75 50 H7 f7 70,11 69,99 0,17 0,02
7070DU 70 75 70 H7 f7 70,11 69,99 0,17 0,02
7560DU 75 80 60 H7 f7 75,11 74,99 0,17 0,02
7580 DU 75 80 80 H7 f7 75,11 74,99 0,17 0,02
8040DU 80 85 40 H7 h8 80,155 80,02 0,201 0,02
8060DU 80 85 60 H7 h8 80,155 80,02 0,201 0,02
8080DU 80 85 80 H7 h8 80,155 80,02 0,201 0,02
80100DU 80 85 100 H7 h8 80,155 80,02 0,201 0,02
8530DU 85 90 30 H7 h8 85.155 85.02 0,209 0,02
8560DU 85 90 60 H7 h8 85.155 85.02 0,209 0,02
85100DU 85 90 100 H7 h8 85.155 85.02 0,209 0,02
9060DU 90 95 60 H7 h8 90,155 90,02 0,209 0,02
90100DU 90 95 100 H7 h8 90,155 90,02 0,209 0,02
9560 DU 95 100 60 H7 h8 95,155 95.02 0,209 0,02
95100DU 95 100 100 H7 h8 95,155 95.02 0,209 0,02
10050 DU 100 105 50 H7 h8 100,155 100,02 0,209 0,02
10060DU 100 105 60 H7 h8 100,155 100,02 0,209 0,02
100115DU 100 105 115 H7 h8 100,155 100,02 0,209 0,02
10560DU 105 110 60 H7 h8 105,155 105,02 0,209 0,02
105115DU 105 110 115 H7 h8 105,155 105,02 0,209 0,02
11060DU 110 115 60 H7 h8 110,155 110,02 0,209 0,02
110115DU 110 115 115 H7 h8 110,155 110,02 0,209 0,02
11550DU 115 120 50 H7 h8 115,155 115,02 0,209 0,02
11570 DU 115 120 70 H7 h8 115,155 115,02 0,209 0,02
12050DU 120 125 50 H7 h8 120,21 120,07 0,264 0,07
12060DU 120 125 60 H7 h8 120,21 120,07 0,264 0,07
120100DU 120 125 100 H7 h8 120,21 120,07 0,264 0,07
125100DU 125 130 100 H7 h8 125,21 125,07 0,273 0,07
13060DU 130 135 60 H7 h8 130,21 130,07 0,273 0,07
130100 DU 130 135 100 H7 h8 130,21 130,07 0,273 0,07
13560 DU 135 140 60 H7 h8 135,21 135,07 0,273 0,07
13580DU 135 140 80 H7 h8 135,21 135,07 0,273 0,07
14060DU 140 145 60 H7 h8 140,21 140,07 0,273 0,07
140100DU 140 145 100 H7 h8 140,21 140,07 0,273 0,07
15060DU 150 155 60 H7 h8 150,21 150,07 0,273 0,07
15080DU 150 155 80 H7 h8 150,21 150,07 0,273 0,07
150100DU 150 155 100 H7 h8 150,21 150,07 0,273 0,07
16080DU 160 165 80 H7 h8 160,21 160,07 0,273 0,07
160100DU 160 165 100 H7 h8 160,21 160,07 0,273 0,07
180100DU 180 185 100 H7 h8 180.216 180,07 0,279 0,07
200100DU 200 205 100 H7 h8 200.216 200,07 0,288 0,07
210100DU 210 215 100 H7 h8 210.216 210,07 0,288 0,07
220100DU 220 225 100 H7 h8 220,216 220,07 0,288 0,07
250100DU 250 255 100 H7 h8 250,222 250,07 0,294 0,07
300100DU 300 305 100 H7 h8 300.222 300,07 0,303 0,07

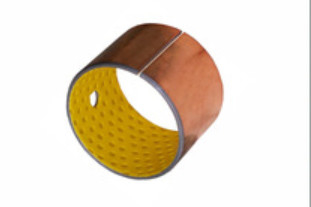

Brązowe łożyska smarowe Gleitlager bezołowiowe żółte tuleje POM



1. Warstwa samosmarująca POM 0,3-0,5 mm.Po zakończonym procesie walcowania POM są wypełniane w szczelinie warstwy brązu, wybijane są wgłębienia smarne, które nasycone są smarem olejowym, który zostanie usunięty i przeniesiony na powierzchnię współpracującą, tworzy fizycznie film smarny, który zmniejszy współczynnik tarcia.i chroń współpracujący wał.
2. Porowata warstwa brązu;Warstwa zapewnia przyczepność siły samolubienia.Warstwa.
3. Stalowe podłoże Warstwa zapewnia obciążenie i przewodnictwo cieplne
4. Warstwa miedzi / cyny.



Dokładna informacja

VSB-20 Jest to sferyczny proszek brązu na bazie stali jako warstwa pośrednia, pokryty warstwą ŻÓŁTEJ/PTFE, której powierzchnia jest pokryta wgłębieniami olejowymi.Cechy: specjalne źródło żywicy o doskonałej odporności na zużycie i bardzo niskim tarciu, może utrzymać dobry stan pracy nawet bez oleju.

Bronze Sleeve Bushings

1. POM 0,03-0,50 mm, odporność na ścieranie, niski współczynnik tarcia nawet bez podania oleju.
Wnętrze łożyska jest pełne wgnieceń, które należy wypełnić smarem
przed instalacją.
2. Brązowa warstwa proszku, 0,2-0,35 mm, wysoka nośność i odporność na ścieranie, dobra
przewodnictwo cieplne, co dodatkowo wzmacnia połączenie POM
warstwa i blacha stalowa.
3. Stal niskowęglowa, która poprawiła nośność i przewodność cieplną.
4. Warstwa miedziana / cynowana, 0,002 mm, antykorozyjna.



Typowym zastosowaniem





Zalecany do zastosowań wymagających przerywanej pracy lub smarowania granicznego, takich jak przeguby zawieszenia, zespoły czopów zwrotnic i zwrotnic tuck w pojazdach, szlifierkach i frezarkach, tarcze prowadzące suwaka w skrzyni biegów w przemyśle budowlanym, sprzęgło, przesuwanie bel w sprzęcie rolniczym.

Bronze Sleeve Bushings

STRUKTURA

1. Grubość POM 0,30~0,50 mm.Zapewnia wysoką odporność na zużycie i niskie tarcie, nawet przy niewielkiej ilości smaru, ta powierzchnia łożyska ma wzór kołowych nacięć, które należy wypełnić smarem podczas montażu łożyska.
2. Proszek brązu spiekanego o grubości 0,20-0,35 mm.Specjalna kompozycja sproszkowanej miedzi jest termicznie wtopiona w stalowy podkład.Ta warstwa kontaktowa działa jak kotwica dla warstwy PTFE i odprowadza nagromadzenie ciepła z dala od powierzchni łożyska.
3. Stal niskowęglowa. Ustawiając fundament tulei, stalowy grzbiet zapewnia wyjątkową stabilność, przenoszenie obciążeń i rozpraszanie ciepła.

DANE TECHNICZNE

· Materiał tulei z kompozytu metalowo-polimerowego
· Stalowy Grzbiet + Porowaty Brązowy Spiek +
POM z wcięciami na smar

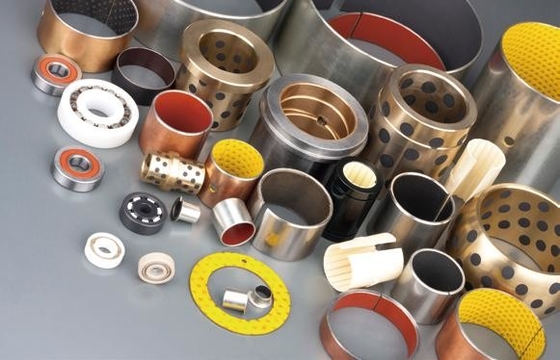

Łożyska z kompozytów metalowo-polimerowych Tuleje dzielone POM DIN 1494 / ISO 3547 5

Warstwa ślizgowa POM
z lub bez
wgniecenia smaru
do obróbki skrawaniem
Porowaty brąz
Spiek
Stalowy tył





Maksymalne ciśnienie nośne 70N/mm² Współczynnik tarciaμ 0,05~0,25
Zakres temperatury -40 ℃ ~ 130 ℃ Dopuszczalna maksymalna wartość PV

22N/mm²·m/s

Maksymalna prędkość ślizgu 2,5m/s

DOSTĘPNOŚĆ

Formy łożysk dostępne w standardowych wymiarach
· Tuleje cylindryczne
· Podkładki oporowe
· Płyty ślizgowe

Łożyska metryczne i tuleje calowe wykonywane na zamówienie: standardowe kształty tulei o specjalnych wymiarach, półtuleje, specjalne kształty uzyskiwane przez tłoczenie, łożyska z nacięciami ustalającymi, otwory smarowe i rowki obrabiane, niestandardowe konstrukcje tulei


WNIOSEK

dźwigi, dźwigi samochodowe, klapy tylne, sprzęt portowy oraz maszyny rolnicze i budowlane.


Łożyska ślizgowe i tuleje samosmarujące |VIIPLUS Inżynieria powierzchni | Technologia łożysk

ŚLEDŹ NAS NA

High temperature resistance C86300 Bronze Bushing & Wear Plate flanged bronze bushings



http://www.bronzegleitlager.com
