| Nazwa marki: | Met Metal-Polymer Bearings Bearings () China Bushing |
| Numer modelu: | Rodzaj tulei: Łożyska z kołnierzem, w szerokości kołnierza, materiał |
| MOQ: | Do negocjacji |
| Cena £: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| Warunki płatności: | TT ZGODNIE |
| Zdolność do zaopatrzenia: | 100000 sztuk / sztuk dziennie |

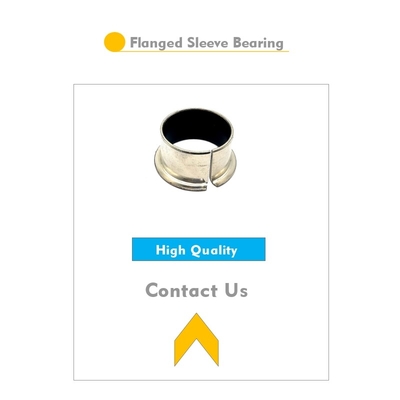

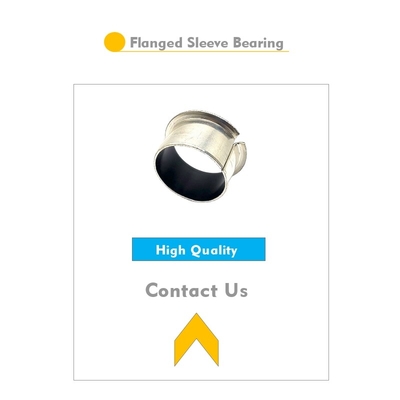

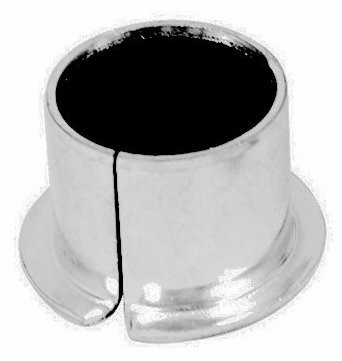

The DIN 1494 / ISO 3547 Sliding Wrapped Flange Sleeve Bushing is a specialized component designed to provide a smooth and reliable sliding interface between rotating or reciprocating parts in various industrial applicationsTen rodzaj zębatki charakteryzuje się zaprojektowaniem owiniętej płaszczyzny, która zapewnia większą stabilność i trwałość w porównaniu z tradycyjnymi zębatkami.
Standardy DIN 1494 i ISO 3547 określają specyfikacje techniczne, wymiary i wymagania dotyczące wydajności dla tego rodzaju zapory.Standardy te zapewniają, że zęby spełniają uznane w branży normy jakości i nadają się do stosowania w szerokim zakresie warunków pracy.
Przewód z przesuwnym zakrętkiem z obudową płaszczyzny składa się zazwyczaj z metalowego obudowy z polimerowym lub kompozytowym materiałem wyściółkowym.Materiał wyściółkowy jest owinięty wokół rękaw i zabezpieczony w miejscu z flanszemStworzenie płynnej i trwałej powierzchni przesuwnej pozwala na zmniejszenie tarcia i zużycia, wydłużanie żywotności buchów i zmniejszenie potrzeby konserwacji.
Stosowania DIN 1494 / ISO 3547 Sliding Wrapped Flange Sleeve Bushings są zróżnicowane i obejmują maszyny, komponenty samochodowe, systemy hydrauliczne i inne urządzenia przemysłowe.Często są one stosowane w zastosowaniach o dużym obciążeniu i dużej prędkości, w których niezawodna i wydajna wydajność przesuwania jest kluczowa.
Przy wyborze obudowy z rękawem z przesuwaną owijaną płaszczyzną DIN 1494 / ISO 3547 ważne jest, aby wziąć pod uwagę specyficzne warunki pracy i wymagania zastosowania.prędkość, temperatury i rodzaju stosowanego smaru należy wziąć pod uwagę, aby zapewnić, że wykończenie jest odpowiednie do przeznaczenia.
Właściwa instalacja i konserwacja obudowy są również kluczowe dla zapewnienia jej optymalnej pracy.Ważne jest, aby dokładnie przestrzegać instrukcji producenta i regularnie sprawdzać, czy wykończenie nie jest zużyte lub uszkodzone.Właściwy czas wymiany zużytych buchów może pomóc w zapobieganiu kosztownym przerwom pracy i awariom sprzętu.
| 1,Wewnętrzna średnica obudowy | |||
| Ogólnie rzecz biorąc, średnica wewnętrzna zębatki zależy od średnicy jej osi sprzężenia. | |||
| 2,Długość bucha | |||
| Długość zęba zależy od wielkości powierzchni podtrzymującej ciśnienie. | |||
| W przypadku, gdy urządzenie jest w stanie wytrzymać temperaturę temperatury w temperaturze oświetleniowej, obciążenie urządzenia jest stosunkowo zmniejszone. | |||
| Przeciwnie, jeśli długość gazu jest zbyt krótka, tłuszcz smarowy może szybko wypływać z gazu. | |||
| tworzy film tłuszczowy i odpowiednio zmniejsza się zdolność gałki. | |||
| Porównanie wpływu L/d na zęby, zwłaszcza zęby smarowe olejem | |||
| Krótkie wykończenie (d> L) | Pozycje porównawcze | Długa bucha (d |
|
| Małe | Siła na filmie olejowym | Świetnie. | |
| Silny | Zdolność chłodzenia | Słabe. | |
| Nie może być zbyt wysoka. | Ciśnienie powierzchni | Może być wysoka. | |
| Wysoki | Bezpieczeństwo przed odchyleniem uderzeniowym | Niskie | |
| Słabe. | sztywność buszu | Silny | |
| Tydzień | Zdolność do amortyzacji | Silny | |
| Małe | Przestrzeń | Wielkie | |
| 3,Gęstość wykończenia | |||
| Główną zaletą standardowych samopłynnych zestawów kompozytowych jest ich cienka grubość ściany.2, 0,75 mm2,10,0 mm2, | |||
| 1.5 mm2, 2,0 mm2, 2,5 mm2. | |||
| W przypadku konstrukcji grubości niestandardowej buchy szybowej projektant mógłby zapoznać się z następującą proporcją SB i D. | |||
| A) W przypadku płaszczyzn przesuwnych metalowych o cienkiej grubości ściany stosunek między SB a D wynosi 0,03 ~ 0.06. | |||
| B) W przypadku płaszczyzn przesuwnych metalowych o cienkiej grubości ściany stosunek między SB a D wynosi 0,08 ~ 0.12 | |||
| C) W przypadku plastikowych buchów szybowych stosunek między SB a D wynosi 0,1 ~ 0.12 | |||
| 4,Węgiel z krzakiem | |||
| W celu ułatwienia mocowania i uniknięcia obciążeń odchyleń, wykończenie musi być wewnętrzne i zewnętrzne w kierunku jego długości. | |||
| Wymagania te są przedstawione w następującym kształcie. | |||
| Grubość ściany | Wyjściowy wymiar kamery | Wymiar wewnętrznego przedziału | |
| < 0.5 | Burr wypolerowany | Burr wypolerowany | |
| 0.75 | 0.5 ± 0,3 x 20° | 00,3+0,2 x 45° | |
| 1.0 | 00,6 ± 0,3 x 20° | 00,3+0,2 x 45° | |
| 1.5 | 00,6 ± 0,3 x 20° | 00,4+0,2 x 45° | |
| 2.0 | 1.2 ±0,3x20° | 00,6+0,2 x 45° | |
| 2.5 | 10,8 ± 0,3x20° | 00,6+0,2 x 45° |
1, nie ma oleju lub mniej oleju, nie może być używany do tankowania lub trudne do tankowania miejsce, może być używany w utrzymaniu lub mniej utrzymania.
2, odporność na zużycie, współczynnik tarcia, długa żywotność.
3, jest odpowiednia ilość elastycznego tworzywa sztucznego, może rozłożyć naprężenie na szerokiej powierzchni kontaktowej, poprawić wytrzymałość.
4, statyczny i dynamiczny współczynnik tarcia jest podobny do pełzania przy niskiej prędkości do wyeliminowania, tak aby zapewnić dokładność pracy mechanicznej.
5, może zmniejszyć wibracje mechaniczne, zmniejszyć hałas, zapobiec zanieczyszczeniu, poprawić warunki pracy.
6, w trakcie pracy, może tworzyć film przeniesienia, odgrywać rolę w ochronie wału szlifowania, bez zjawiska osi ugryzienia.
7, dla wymagań twardości wału szlifowania, są niskie, nie ugasione i hartowane wały mogą być stosowane, zmniejszając tym samym obróbkę odpowiednich części trudne.
Pompy betonowe łożyska płaskie Gleitlager
VSB-10Samoczmożne wielowarstwowe obudowy kompozytowe
1. Mieszanka /Włókna grubość 0,01 ~ 0,03 mm. Jest to powierzchnia kontaktowa dla wału obrotowego.Drobne części warstwy i spiekanej brązy łączą się, tworząc stały film smarowy, który pokrywa wał.
2. Sinkrowany proszek z brązu grubość 0,20*0,35 mm. Specjalna kompozycja proszku miedzi jest cieplnie stopiona na podłożu stalowym.Ta warstwa kontaktowa działa jako kotwica dla warstwy i prowadzi nagromadzenie cieplne z dala od powierzchni łożysk.
3Opierająca się na podstawach, stalowa plecy zapewniają wyjątkową stabilność, nośność i rozpraszanie ciepła.
Stal węglowa + proszek miedziany + ( + Pb + wypełniacz)
· Samosmarowujący się materiał złożony z metalu-polimeru
· Stalowe plecy + porowaty brązowy sinter +
· + Ołów
|
Warstwa przesuwna |
| WYDARZENIE W Działaniu | |
| Suche | Bardzo dobrze. |
| Węglowodany | Dobrze. |
| Zmażone tłuszczem | Sprawiedliwe. |
| Woda smarowana | Sprawiedliwe. |
| Płyn procesowy smarowany | Sprawiedliwe. |
| Maks. ładunek | Statyczny | 250 N/mm2 |
| Dynamiczny | 140 N/mm2 | |
| Maksymalna prędkość | Suche | 2 m/s |
| Zmiany węgla | > 2 m/s | |
| Maks. PV (suchy) | Krótkotrwałe | 30,6N/mm2*·m/s |
| Ciągłe | 10,8N/mm2*·m/s | |
| Tymczasowa. | -195°C~+280°C | |
| Współczynnik tarcia | 00.03 do 0.20 | |
| Przewodność cieplna | 42 W (m·k)-1 | |
| Współczynnik rozszerzenia cieplnego | 11*10-6k-1 |
|
Pozostałe, o masie przekraczającej 10 kg

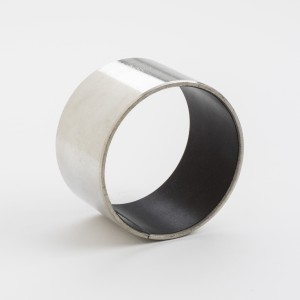

· Krzewy cylindryczne
· Krzewy z płaszczami
· Przesunięcia
· Płaszcze z płaszczami
· Płyty przesuwne
