| Nazwa marki: | VIIPLUS Sleeve & Bearing |
| Numer modelu: | Metryczna cylindryczna tuleja Metal-Polymer Low Friction Plain Bearings alternatywa |
| MOQ: | 50 sztuk / sztuk |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T, L / C, Western Union, |
| Zdolność do zaopatrzenia: | Specjalnie dostosowane produkcja tulei smarujących |

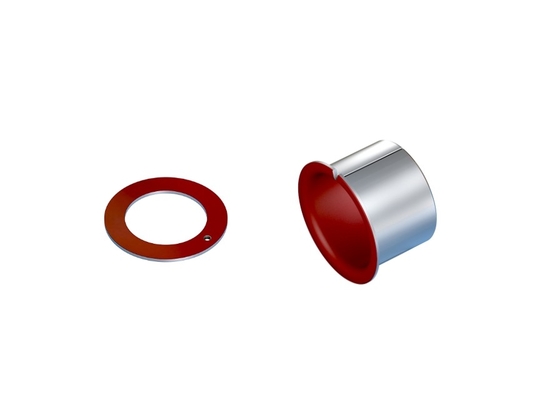

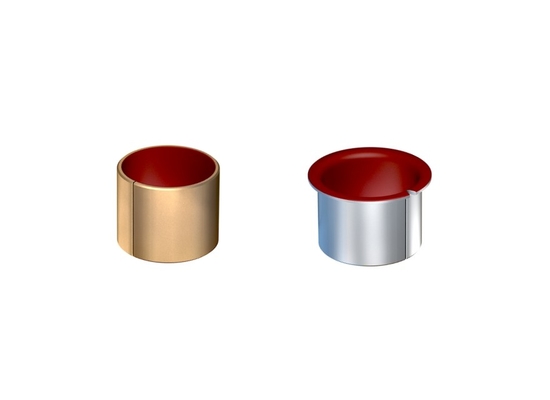

Łożyska polimerowe o konstrukcji typu płaszczyzny, oparte na stali, są szczególnie odpowiednie do smarowania olejem hydraulicznym.zapewnienie niezawodnej wydajności różnych systemów hydraulicznychStalowe oparcie zapewnia dodatkową wytrzymałość i stabilność, natomiast materiał zapewnia płynną pracę i wydajne smarowanie.Konstrukcja typu flanszy pozwala na łatwą instalację i integrację z maszynami hydraulicznymiOgólnie rzecz biorąc, łożyska te są idealnym wyborem dla zastosowań smarowania olejem hydraulicznym, zapewniając wysoką wydajność i trwałość.
DIN 1494 / ISO 3547 Dostępne również: wolne od ołowiu!Wymagania dotyczące wymiarów specjalnych są dostępne tylko na żądanie.Jest to suche łożyska przesuwne z przesuwną warstwą .Ale nadaje się do zastosowań smarowanych (takich jak smarowanie olejem hydraulicznym).
VIIPLUS oferuje szeroką gamę łożysk przesuwnych, aby spełnić Twoje potrzeby! Dzięki naszemu chińskiemu know-how inżynieryjnemu i szerokiej gamie materiałów do buchowania,Jesteśmy w stanie rozwiązać niemal każdy problem z suchym łożyskiem..
Łożyska prostokątne: wygląd i charakterystyka uszkodzeń metalowych łożysk hydrodynamicznych.
| Nazwa produktu | Stalowe obudowy |
| Maksymalna pojemność obciążenia | Obciążenie statyczne 250N/mm2; obciążenie dynamiczne 140N/mm2 |
| Maksymalna prędkość obciążenia | Suche tarcie 2,5 m/s; smarowanie olejem 5,0 m/s |
| Maksymalna wartość PV | Cięcie na sucho 3,6N/mm2 m/s; smarowanie olejem 50N/mm2 m/s |
| Współczynnik tarcia | Cięcie na sucho 0,08 - 0,20; smarowanie olejem 0,02 - 0,0.07 |
| Temperatura pracy | -195°C~+280°C |
| Przewodność cieplna | 42w/m k |
| Proces produkcji | Cięcie materiału ~ Sintering brązu ~ Sintering ~ Sizing ~ Coiling ~ Wykończenie powierzchni ~ Opakowanie |
| Wykorzystanie | Samooszlifowanie, niskie zużycie, niskie tarcie, niski hałas, dobre właściwości przesuwne, wolne od Pb |
Obudowa ØH7 Wnętrze O po montażu H9 Tolerancja wału f7 do h8
Typ łożysk samosmarujących
du rozmiarów buchów
| Di (mm) | Do (mm) | Sfl (mm) | Dfl (mm) | B (mm) | łożysko | węzeł | Największa średnica (mm) | Minimalna średnica (mm) | Maksymalna odległość ((mm) | Minimalna odległość ((mm) | |
| BB0304DU | 3 | 4.5 | 0.75 | 7 | 4 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| BB0404DU | 4 | 5.5 | 0.75 | 9 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| BB0505DU | 5 | 7 | 0.925 | 10 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| BB0604DU | 6 | 8 | 0.925 | 12 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0608DU | 6 | 8 | 0.925 | 12 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0806DU | 8 | 10 | 0.925 | 15 | 5.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0808DU | 8 | 10 | 0.925 | 15 | 7.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0810DU | 8 | 10 | 0.925 | 15 | 9.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB1007DU | 10 | 12 | 0.925 | 18 | 7 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1009DU | 10 | 12 | 0.925 | 18 | 9 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1012DU | 10 | 12 | 0.925 | 18 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1017DU | 10 | 12 | 0.925 | 18 | 17 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1207DU | 12 | 14 | 0.925 | 20 | 7 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1209DU | 12 | 14 | 0.925 | 20 | 9 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1212DU | 12 | 14 | 0.925 | 20 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1217DU | 12 | 14 | 0.925 | 20 | 17 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1412DU | 14 | 16 | 0.925 | 22 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1417DU | 14 | 16 | 0.925 | 22 | 17 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1509DU | 15 | 17 | 0.925 | 23 | 9 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1512DU | 15 | 17 | 0.925 | 23 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1517DU | 15 | 17 | 0.925 | 23 | 17 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1612DU | 16 | 18 | 0.925 | 24 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1617DU | 16 | 18 | 0.925 | 24 | 17 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1812DU | 18 | 20 | 0.925 | 26 | 12 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1817DU | 18 | 20 | 0.925 | 26 | 17 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1822DU | 18 | 20 | 0.925 | 26 | 22 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB2012DU | 20 | 23 | 1.45 | 30 | 11.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2017DU | 20 | 23 | 1.45 | 30 | 16.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2022DU | 20 | 23 | 1.45 | 30 | 21.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2512DU | 25 | 28 | 1.45 | 35 | 11.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2517DU | 25 | 28 | 1.45 | 35 | 16.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2522DU | 25 | 28 | 1.45 | 35 | 21.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB3016DU | 30 | 34 | 1.95 | 42 | 16 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3026DU | 30 | 34 | 1.95 | 42 | 26 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3516DU | 35 | 39 | 1.95 | 47 | 16 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB3526DU | 35 | 39 | 1.95 | 47 | 26 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB4016DU | 40 | 44 | 1.95 | 53 | 16 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4026DU | 40 | 44 | 1.95 | 53 | 26 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4516DU | 45 | 50 | 2.45 | 58 | 16 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
| BB4526DU | 45 | 50 | 2.45 | 58 | 26 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
Budowa maszyn i urządzeń, przetwórstwo tekstylne i maszyny rolnicze, pompy hydrauliczne, przemysł motoryzacyjny
technologia łożysk przesuwnych i buchów
1. bez lub mniej smarowania olejem, nadaje się do miejsc, w których nie jest możliwe dodanie oleju lub trudno jest dodać olej.
2.Dobra odporność na zużycie, mały współczynnik tarcia i długa żywotność.
3Istnieje odpowiednia elastoplastyczność, która może rozłożyć naprężenie na szerszą powierzchnię kontaktową i poprawić wytrzymałość łożyska.
4Współczynniki tarcia statycznego i dynamicznego są podobne, co pozwala wyeliminować pełzanie przy niskiej prędkości, zapewniając w ten sposób dokładność pracy maszyny.
5To może zrobić maszynyzmniejszenie wibracji, zmniejszenie hałasu, zapobieganie zanieczyszczeniom i poprawa warunków pracy.
6Film przenośny może zostać uformowany podczas ruchu, aby chronić wał tarcia bez gryzienia wału.
7Twardość wału tarcia jest niska i można wykorzystać więcej wałów bez obróbki hartowania, zmniejszając tym samym trudności w obróbce powiązanych części.
8Cienka konstrukcja ścian, lekka waga, może zmniejszyć objętość mechaniczną.
9Na tylnej stronie stali można elektrolizować różne metale, które mogą być stosowane w środkach korozyjnych; jest ona szeroko stosowana w przesuwanych częściach różnych maszyn.
prostych rozwiązań, bezbłędnych produktów, wysokiej jakości usług, cen opartych na wydajności.
