| Nazwa marki: | viiplus |
| Numer modelu: | łożysko samosmarujące |
| MOQ: | Do negocjacji |
| Cena £: | According to product specifications |
| Warunki płatności: | L / C, T / T |
| Zdolność do zaopatrzenia: | moce produkcyjne mogą być dostarczane w dużych ilościach |

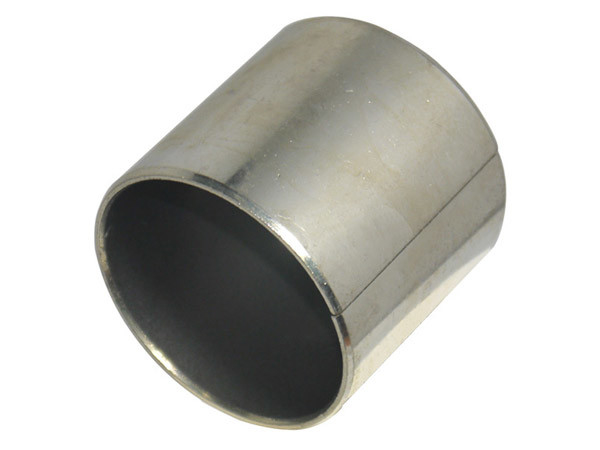

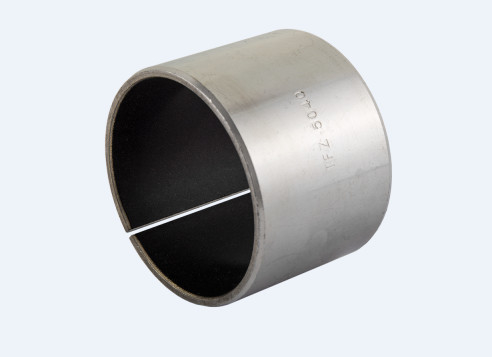

Łożysko samosmarujące 30 mm z brązu spiekanego to wysokowydajne łożysko przeznaczone do zastosowań wymagających doskonałej odporności na zużycie i niskiego tarcia. Spiekany materiał bazowy z brązu zapewnia doskonałą wytrzymałość i trwałość, a powłoka (politetrafluoroetylenowa) zapewnia właściwości samosmarujące, które eliminują potrzebę smarowania zewnętrznego. Połączenie to skutkuje łożyskiem, które może działać płynnie i niezawodnie przez długi czas, nawet w trudnych warunkach.
Średnica tego łożyska wynosząca 30 mm sprawia, że nadaje się ono do szerokiego zakresu zastosowań, w tym w maszynach, urządzeniach i innych zastosowaniach przemysłowych. Konstrukcja ze spiekanego brązu zapewnia, że łożysko wytrzyma duże obciążenia i wysokie prędkości, a powłoka zmniejsza tarcie i zużycie, wydłużając żywotność łożyska.
Ogólnie rzecz biorąc, łożysko samosmarujące 30 mm z brązu spiekanego jest niezawodnym i wydajnym wyborem do zastosowań wymagających doskonałej odporności na zużycie i niskiego tarcia.
Połącz unikalną wszechstronność materiału z elastycznością produkcji. Skontaktuj się z nami już dziś. Oszczędza czas i pieniądze na badania, projektowanie i koszty produkcji. Bezpłatna pomoc w projektowaniu. Wysokiej jakości tuleje i łożyska. Niestandardowe rozwiązania łożysk samosmarujących.
Tuleje, czyli łożyska ślizgowe, działają na zasadzie ruchu ślizgowego między poruszającymi się powierzchniami. Tuleje są dobierane w oparciu o prędkość obrotową i przyłożone obciążenie. Większość tulei nie wymaga dodatkowego smarowania do działania.
Samosmarujące tuleje kompozytowe z brązu składają się z warstwy spieczonej na brązowym pasku. Tuleje te są odporne na korozję i nadają się dowysokich temperaturzastosowań, które można wykonać bez użycia oleju, wymagających długich cykli pracy.
Ten typ łożyska samosmarującego jest stosowany w kierunku promieniowym lub osiowym, szczególnie w przemyśle stalowym i cementowym. Samosmarujące tuleje kompozytowe z brązu mogą być stosowane w panelach jako podpory mostów, ponieważ gruba warstwa ślizgowa na wewnętrznej powierzchni może wytrzymać obciążenia do 140 N / mm².
1. / Pb 0,01 ~ 0,03 mm mieszaniny, zapewnia doskonałą początkową warstwę transferową, która skutecznie pokrywa powierzchnię styku zespołu gniazda, tworząc stałą warstwę smaru typu tlenkowego.
2. spiekany proszek brązu 0,20-0,35 mm, zapewnia maks. przewodność cieplną z dala od powierzchni tulei, służy również jako zbiornik dla mieszaniny ołowiu.
3. Brązowy wspornik, zapewnia wyjątkowo wysoką nośność, doskonałe odprowadzanie ciepła. Ma bardzo dobrą odporność na korozję.
| Materiał nośny | brąz cynowany 0,7-2,3 mm |
| Warstwa pośrednia | Spiekany brąz 0,2-0,3 mm |
| Warstwa ślizgowa | 0,01-0,03 mm |
| Sprężystość | 140 N/mm² |
| Zakres temperatur | -195°C +300°C |
| Granica prędkości ślizgania | 5 m/s |
| Współczynnik tarcia | 0,03 - 0,18 |
| Wartość graniczna (sucha) | 4,3 N/mm² × m/s |
| Wartość graniczna (olej) | 50 N/mm² × m/s |
Kompozytowe łożyska ślizgowe typu suchego są stosowane głównie w zespołach łożyskowych, w których należy przenosić duże obciążenia i gdzie ruchy obrotowe lub oscylacyjne są stosunkowo wolne.
Formy łożysk samosmarujących dostępne w standardowych wymiarach
Formy łożysk samosmarujących na zamówienie: standardowe formy w specjalnych wymiarach, podkładki oporowe, podkładki oporowe kołnierzowe, łożyska połówkowe, specjalne kształty uzyskane przez tłoczenie lub głębokie tłoczenie, niestandardowe konstrukcje łożysk.
| WYDAJNOŚĆ EKSPLOATACYJNA | |
| Suchy | Bardzo dobry |
| Smarowane olejem | Dobry |
| Smarowane smarem | Umiarkowany |
| Smarowane wodą | Dobry |
| Smarowane płynem technologicznym | Umiarkowany |
| OGÓLNE | Jednostka | Wartość | |
| Maksymalne obciążenie, p | Statyczne | N/mm2 | 140 |
| Dynamiczne | N/mm2 | 140 | |
| Temperatura pracy | Min | °C | -200 |
| Maks | °C | 280 | |
| Współczynnik liniowej rozszerzalności cieplnej | Równolegle do powierzchni | 10-6/K | 18 |
| Prostopadle do powierzchni | |||
| 10-6/K | 36 |
| SUCHY | ||
| Maksymalna prędkość ślizgania, U | m/s | 2.5 |
| Maksymalny współczynnik pU | N/mm2 x m/s | 1.8 |
| Współczynnik tarcia | 0,02 - 0,25 * |
| SMAROWANE OLEJEM | ||
| Maksymalna prędkość ślizgania, U | m/s | 5 |
| Maksymalny współczynnik pU | N/mm2 x m/s | 5 |
| Współczynnik tarcia | 0,02 - 0,12 |
| ZALECENIA | |||
| Chropowatość powierzchni wału, Ra | Suchy | µm | 0,3 - 0,5 |
| Smarowane | µm | ≤ 0,05 - 0,4 * | |
| Twardość powierzchni wału | Nietwardzony dopuszczalny, poprawiona żywotność łożyska > 200 HB | ||
* W zależności od warunków pracy
Ten typ łożyska jest stosowany promieniowo lub osiowo, szczególnie w przemyśle stalowym i cementowym.
Przemysłowy: lotniczy, sprzęt rolniczy, sprzęt budowlany, sprzęt do transportu materiałów, maszyny do formowania - metal, tworzywa sztuczne i guma; sprzęt biurowy, sprzęt medyczny i naukowy, sprzęt do pakowania, cylindry pneumatyczne i hydrauliczne, pompy i silniki, koleje i tramwaje, maszyny włókiennicze, zawory itp.
Inne: sprzęt morski i przybrzeżny, inne zastosowania w wodzie lub w środowisku zewnętrznym
Może spełniać wymagające kryteria długiej żywotności i bezproblemowej pracy ze smarem lub bez niego, szczególnie w przypadku wymagań dotyczących wysokiej odporności chemicznej.
Tuleja z brązowym podkładem jest szeroko stosowana w hutnictwie stali w zastosowaniach takich jak tuleje rowków rolek późniejszych maszyn odlewniczych, pompy do wtrysku betonu i przenośniki ślimakowe do betonu. Mogą być również wykonane z obudów stalowych lub przekształcone w tuleje kołnierzowe, które mogą poruszać się zarówno w kierunku promieniowym, jak i osiowym.
Tuleja z brązowym podkładem jest szczególnie odpowiednia do środowisk o wysokiej temperaturze, w których olej jest nieskuteczny, a maszyna musi pracować w warunkach ciągłych przez długi czas.
