| Nazwa marki: | viiplus Self-lubricating composite bearing |
| Numer modelu: | Wysokowydajne bezsmarowe łożyska bezolejowe |
| MOQ: | Negocjować |
| Cena £: | negotiate |
| Warunki płatności: | L / C, T / T, Western Union |
| Zdolność do zaopatrzenia: | L / C, T / T, Western Union |

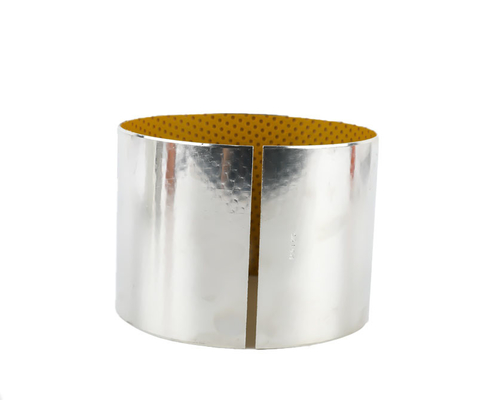

Polimerowe łożyska ślizgowe serii PAP P20 z proszkiem z brązu to wysokowydajne komponenty przeznaczone do zastosowań przemysłowych wymagających trwałości, niskiego tarcia i samosmarowania. Łożyska te są zbudowane z materiału polimerowego wzmocnionego proszkiem brązu, co zwiększa ich wytrzymałość, odporność na zużycie i nośność. Poniżej znajduje się szczegółowy przegląd ich funkcji, zastosowań i specyfikacji:
Kluczowe funkcje
Skład materiału:
Łożyska wykonane są ze stali + proszku brązu + POM (polioksymetylenu). Wzmocnienie proszkiem brązu poprawia wytrzymałość i odporność na zużycie, a warstwa POM zapewnia właściwości samosmarujące179.
Samosmarujące:
Materiał POM zapewnia pracę łożysk bez konieczności zewnętrznego smarowania, co ogranicza wymagania konserwacyjne i przestoje19.
Trwałość i odporność na zużycie:
Proszek brązu zwiększa zdolność materiału do wytrzymywania dużych obciążeń i prędkości, dzięki czemu nadaje się do wymagających środowisk przemysłowych17.
Konfigurowalne rozmiary:
Łożyska są dostępne w szerokiej gamie rozmiarów standardowych i niestandardowych, co zapewnia kompatybilność z różnymi maszynami i urządzeniami179.
Niskie tarcie i płynna praca:
Konstrukcja łożyska ślizgowego zapewnia niskie tarcie i efektywne przenoszenie mocy, przyczyniając się do płynnej pracy16.
Aplikacje
Łożyska serii PAP P20 są wszechstronne i szeroko stosowane w takich gałęziach przemysłu jak:
Motoryzacja: Do elementów podwozia i układów zawieszenia 913.
Maszyny rolnicze: W kombajnach, sadzarkach i prasach 914.
Maszyny przemysłowe: do sprzętu stalowego i metalurgicznego, maszyn górniczych i układów hydraulicznych 913.
Budownictwo i ciężki sprzęt: Nadaje się do zastosowań przy dużych obciążeniach i niskich prędkościach914.
Dane techniczne
Temperatura pracy: -40°C do +120°C914.
Nośność:
Statyczne: do 250 N/mm²
Dynamiczny: do 140 N/mm²914.
Twardość: >270 HB9.
Smarowanie: samosmarujący POM, olej lub smar17.
Obróbka powierzchniowa: Miedziowanie lub cynowanie w celu zwiększenia odporności na korozję17.
Zalety
Bezobsługowy: Konstrukcja samosmarująca eliminuje potrzebę regularnego smarowania19.
Opłacalność: Redukuje koszty operacyjne i przestoje914.
Wysoka wydajność: Nadaje się do zastosowań wymagających dużego obciążenia, dużej i małej prędkości19.
Zgodność środowiskowa: Nie zawiera ołowiu i spełnia międzynarodowe standardy, takie jak DIN 1494 i ISO 35471314.
Warianty produktu
Seria PAP P20 obejmuje różne rozmiary, takie jak:
PAP0608-P20: średnica wewnętrzna 6 mm, średnica zewnętrzna 8 mm, szerokość 8 mm19.
PAP2025-P20: średnica wewnętrzna 20 mm, średnica zewnętrzna 23 mm, szerokość 25 mm110.
PAP3030-P20: średnica wewnętrzna 30 mm, średnica zewnętrzna 34 mm, szerokość 30 mm11.
Producent i dostawca
Marka: viiplus Samosmarujące łożysko kompozytowe 17.
Certyfikaty: RHOS, DIN 1494, ISO 3547114.
Opakowanie: Karton eksportowy, paleta drewniana lub drewniana skrzynka 17.
Czas dostawy: 5-25 dni roboczych17.
Aby uzyskać więcej informacji lub poprosić o wycenę, możesz się z nami skontaktować.
Ta seria to niezawodny wybór dla branż poszukujących trwałych, łatwych w utrzymaniu i wydajnych rozwiązań łożyskowych.
Polimerowe łożyska ślizgowe serii PAP P20 z proszkiem z brązu to wysokowydajne komponenty zaprojektowane w celu zapewnienia płynnego i niezawodnego obrotu w różnych zastosowaniach przemysłowych.
Łożyska te, wykonane z materiału polimerowego wzmocnionego proszkiem brązu, zapewniają wyjątkową trwałość i odporność na zużycie. Wzmocnienie proszku brązu zwiększa wytrzymałość materiału i nośność, dzięki czemu nadaje się do stosowania w zastosowaniach wymagających dużych obciążeń i dużych prędkości.
Konstrukcja łożyska ślizgowego umożliwia obrót przy niskim tarciu i efektywne przenoszenie mocy. Materiał polimerowy wykazuje również dobre właściwości samosmarujące, co zmniejsza potrzebę zewnętrznego smarowania i konserwacji.
Polimerowe łożyska ślizgowe serii PAP P20 z proszkiem z brązu stosowane w maszynach, pompach, silnikach lub innym sprzęcie przemysłowym stanowią solidne i niezawodne rozwiązanie zapewniające płynny obrót i przenoszenie obciążeń. Ich precyzyjna konstrukcja, wysokiej jakości materiały i właściwości odporne na zużycie sprawiają, że są one zaufanym wyborem do zastosowań przemysłowych, które wymagają najlepszej wydajności i trwałości.
| PAP0608-P20 6 8 8 * PAP2010-P20 20 23 10 4 |
| PAP0610-P20 6 8 10 * PAP2012-P20 20 23 12 4 |
| PAP0710-P20 7 9 10 * PAP2015-P20 20 23 15 4 |
| PAP0808-P20 8 10 8 4 PAP2017-P20 20 23 17 4 |
| PAP0810-P20 8 10 10 4 PAP2020-P20 20 23 20 4 |
| PAP0812-P20 8 10 12 4 PAP2025-P20 20 23 25 4 |
| PAP1008-P20 10 12 8 4 PAP2030-P20 20 23 30 4 |
| PAP1010-P20 10 12 10 4 PAP2215-P20 22 25 15 6 |
| PAP1012-P20 10 12 12 4 PAP2220-P20 22 25 20 6 |
| PAP1015-P20 10 12 15 4 PAP2222-P20 22 25 22 6 |
| PAP1020-P20 10 12 20 4 PAP2225-P20 22 25 25 6 |
| PAP1210-P20 12 14 10 4 PAP2230-P20 22 25 30 6 |
| PAP1212-P20 12 14 12 4 PAP2415-P20 24 27 15 6 |
| PAP1215-P20 12 14 15 4 PAP2420-P20 24 27 20 6 |
| PAP1220-P20 12 14 20 4 PAP2425-P20 24 27 25 6 |
| PAP1225-P20 12 14 25 4 PAP2430-P20 24 27 30 6 |
| PAP1310-P20 13 15 10 4 PAP2510-P20 25 28 10 6 |
| PAP1414-P20 14 16 14 4 PAP2515-P20 25 28 15 6 |
| PAP1415-P20 14 16 15 4 PAP2520-P20 25 28 20 6 |
| PAP1420-P20 14 16 20 4 PAP2530-P20 25 28 30 6 |
| PAP1422-P20 14 16 22 4 PAP2540-P20 25 28 40 6 |
| PAP1425-P20 14 16 25 4 PAP2550-P20 25 28 50 6 |
| PAP1432-P20 14 16 32 4 PAP2820-P20 28 32 20 6 |
| PAP1510-P20 15 17 10 4 PAP2825-P20 28 32 25 6 |
| PAP1512-P20 15 17 12 4 PAP2828-P20 28 32 28 6 |
| PAP1515-P20 15 17 15 4 PAP2830-P20 28 32 30 6 |
| PAP1520-P20 15 17 20 4 PAP3015-P20 30 34 15 6 |
| PAP1525-P20 15 17 25 4 PAP3020-P20 30 34 20 6 |
| PAP1610-P20 16 18 10 4 PAP3025-P20 30 34 25 6 |
| PAP1612-P20 16 18 12 4 PAP3030-P20 30 34 30 6 |
| PAP1615-P20 16 18 15 4 PAP3040-P20 30 34 40 6 |
| PAP1616-P20 16 18 16 4 PAP3220-P20 32 36 20 6 |
| PAP1620-P20 16 18 20 4 PAP3225-P20 32 36 25 6 |
| PAP1625-P20 16 18 25 4 PAP3230-P20 32 36 30 6 |
| PAP1815-P20 18 20 15 4 PAP3235-P20 32 36 35 6 |
| PAP1818-P20 18 20 18 4 PAP3240-P20 32 36 40 6 |
| PAP1820-P20 18 20 20 4 PAP3515-P20 35 39 15 6 |
| PAP1825-P20 18 20 25 4 PAP3520-P20 35 39 20 6 |
| PAP3525-P20 35 39 25 6 PAP6070-P20 60 65 70 8 |
| PAP3530-P20 35 39 30 6 PAP6530-P20 65 70 30 8 |
| PAP3535-P20 35 39 35 6 PAP6540-P20 65 70 40 8 |
| PAP3540-P20 35 39 40 6 PAP6550-P20 65 70 50 8 |
| PAP3550-P20 35 39 50 6 PAP6560-P20 65 70 60 8 |
| PAP3635-P20 36 40 35 6 PAP6565-P20 65 70 65 8 |
| PAP3720-P20 37 41 20 6 PAP6570-P20 65 70 70 8 |
| PAP3730-P20 37 41 30 6 PAP7030-P20 70 75 30 8 |
| PAP4020-P20 40 44 20 8 PAP7040-P20 70 75 40 8 |
| PAP4025-P20 40 44 25 8 PAP7050-P20 70 75 50 8 |
| PAP4030-P20 40 44 30 8 PAP7060-P20 70 75 60 8 |
| PAP4040-P20 40 44 40 8 PAP7065-P20 70 75 65 8 |
| PAP4050-P20 40 44 50 8 PAP7070-P20 70 75 70 8 |
| PAP4520-P20 45 50 20 8 PAP7080-P20 70 75 80 8 |
| PAP4525-P20 45 50 25 8 PAP7540-P20 75 80 40 9,5 |
| PAP4530-P20 45 50 30 8 PAP7560-P20 75 80 60 9,5 |
| PAP4535-P20 45 50 35 8 PAP7575-P20 75 80 75 9,5 |
| PAP4540-P20 45 50 40 8 PAP7580-P20 75 80 80 9,5 |
| PAP4545-P20 45 50 45 8 PAP8040-P20 80 85 40 9,5 |
| PAP4550-P20 45 50 50 8 PAP8050-P20 80 85 50 9,5 |
| PAP5020-P20 50 55 20 8 PAP8055-P20 80 85 55 9,5 |
| PAP5025-P20 50 55 25 8 PAP8060-P20 80 85 60 9,5 |
| PAP5030-P20 50 55 30 8 PAP8080-P20 80 85 80 9,5 |
| PAP5040-P20 50 55 40 8 PAP80100-P20 80 85 100 9,5 |
| PAP5050-P20 50 55 50 8 PAP8530-P20 85 90 30 9,5 |
| PAP5055-P20 50 55 55 8 PAP8540-P20 85 90 40 9,5 |
| PAP5060-P20 50 55 60 8 PAP8550-P20 85 90 50 9,5 |
| PAP5520-P20 55 60 20 8 PAP8560-P20 85 90 60 9,5 |
| PAP5525-P20 55 60 25 8 PAP8580-P20 85 90 80 9,5 |
| PAP5530-P20 55 60 30 8 PAP8585-P20 85 90 85 9,5 |
| PAP5540-P20 55 60 40 8 PAP85100-P20 85 90 100 9,5 |
| PAP5550-P20 55 60 50 8 PAP9040-P20 90 95 40 9,5 |
| PAP5555-P20 55 60 55 8 PAP9060-P20 90 95 60 9,5 |
| PAP5560-P20 55 60 60 8 PAP9080-P20 90 95 80 9,5 |
| PAP6030-P20 60 65 30 8 PAP9090-P20 90 95 90 9,5 |
| PAP6040-P20 60 65 40 8 PAP90100-P20 90 95 100 9,5 |
| PAP6050-P20 60 65 50 8 PAP9530-P20 95 100 30 9,5 |
| PAP6060-P20 60 65 60 8 PAP9560-P20 95 100 60 9,5 |
| PAP95100-P20 95 100 100 9,5 PAP13050-P20 130 135 50 9,5 |
| PAP10030-P20 100 105 30 9,5 PAP13060-P20 130 135 60 9,5 |
| PAP10040-P20 100 105 40 9,5 PAP13080-P20 130 135 80 9,5 |
| PAP10050-P20 100 105 50 9,5 PAP130100-P20 130 135 100 9,5 |
| PAP10060-P20 100 105 60 9,5 PAP130130-P20 130 135 130 9,5 |
| PAP10080-P20 100 105 80 9,5 PAP13530-P20 135 140 30 9,5 |
| PAP10090-P20 100 105 90 9,5 PAP13560-P20 135 140 60 9,5 |
| PAP10095-P20 100 105 95 9,5 PAP13580-P20 135 140 80 9,5 |
| PAP100100-P20 100 105 100 9,5 PAP14050-P20 140 145 50 9,5 |
| PAP100115-P20 100 105 115 9,5 PAP14060-P20 140 145 60 9,5 |
| PAP10550-P20 105 110 50 9,5 PAP14080-P20 140 145 80 9,5 |
| PAP10560-P20 105 110 60 9,5 PAP140100-P20 140 145 100 9,5 |
| PAP10580-P20 105 110 80 9,5 PAP140140-P20 140 145 140 9,5 |
| PAP10595-P20 105 110 95 9,5 PAP15050-P20 150 155 50 9,5 |
| PAP105105-P20 105 110 105 9,5 PAP15060-P20 150 155 60 9,5 |
| PAP105110-P20 105 110 110 9,5 PAP15080-P20 150 155 80 9,5 |
| PAP105115-P20 105 110 115 9,5 PAP150100-P20 150 155 100 9,5 |
| PAP11030-P20 110 115 30 9,5 PAP150150-P20 150 155 150 9,5 |
| PAP11050-P20 110 115 50 9,5 PAP16050-P20 160 165 50 11 |
| PAP11060-P20 110 115 60 9,5 PAP16060-P20 160 165 60 11 |
| PAP11080-P20 110 115 80 9,5 PAP16080-P20 160 165 80 11 |
| PAP11095-P20 110 115 95 9,5 PAP160100-P20 160 165 100 11 |
| PAP110110-P20 110 115 110 9,5 PAP160160-P20 160 165 160 11 |
| PAP110115-P20 110 115 115 9,5 PAP17050-P20 170 175 50 11 |
| PAP11550-P20 115 120 50 9,5 PAP17060-P20 170 175 60 11 |
| PAP11570-P20 115 120 70 9,5 PAP17080-P20 170 175 80 11 |
| PAP12040-P20 120 125 40 9,5 PAP170100-P20 170 175 100 11 |
| PAP12060-P20 120 125 60 9,5 PAP170170-P20 170 175 170 11 |
| PAP12080-P20 120 125 80 9,5 PAP18050-P20 180 185 50 11 |
| PAP120100-P20 120 125 100 9,5 PAP18060-P20 180 185 60 11 |
| PAP120110-P20 120 125 110 9,5 PAP18080-P20 180 185 80 11 |
| PAP120120-P20 120 125 120 9,5 PAP180100-P20 180 185 100 11 |
| PAP12550-P20 125 130 50 9,5 PAP180180-P20 180 185 180 11 |
| PAP12560-P20 125 130 60 9,5 PAP19050-P20 190 195 50 11 |
| PAP12580-P20 125 130 80 9,5 PAP19060-P20 190 195 60 11 |
| PAP125100-P20 125 130 100 9,5 PAP19080-P20 190 195 80 11 |
| PAP125110-P20 125 130 110 9,5 PAP190100-P20 190 195 100 11 |
| PAP125125-P20 125 130 125 9,5 PAP190120-P20 190 195 120 11 |
| PAP190190-P20 190 195 190 11 PAP250100-P20 250 255 100 12 |
| PAP20050-P20 200 205 50 11 PAP250120-P20 250 255 120 12 |
| PAP20060-P20 200 205 60 11 PAP250250-P20 250 255 250 12 |
| PAP20080-P20 200 205 80 11 PAP26050-P20 260 265 50 12 |
| PAP200100-P20 200 205 100 11 PAP26060-P20 260 265 60 12 |
| PAP200120-P20 200 205 120 11 PAP26080-P20 260 265 80 12 |
| PAP200200-P20 200 205 200 11 PAP260100-P20 260 265 100 12 |
| PAP22050-P20 220 225 50 12 PAP260120-P20 260 265 120 12 |
| PAP22060-P20 220 225 60 12 PAP260260-P20 260 265 260 12 |
| PAP22080-P20 220 225 80 12 PAP28050-P20 280 285 50 12 |
| PAP220100-P20 220 225 100 12 PAP28060-P20 280 285 60 12 |
| PAP220120-P20 220 225 120 12 PAP28080-P20 280 285 80 12 |
| PAP220220-P20 220 225 220 12 PAP280100-P20 280 285 100 12 |
| PAP24050-P20 240 245 50 12 PAP280120-P20 280 285 120 12 |
| PAP24060-P20 240 245 60 12 PAP280280-P20 280 285 280 12 |
| PAP24080-P20 240 245 80 12 PAP30050-P20 300 305 50 12 |
| PAP240100-P20 240 245 100 12 PAP30060-P20 300 305 60 12 |
| PAP240120-P20 240 245 120 12 PAP30080-P20 300 305 80 12 |
| PAP240240-P20 240 245 240 12 PAP300100-P20 300 305 100 12 |
| PAP25050-P20 250 255 50 12 PAP300120-P20 300 305 120 12 |
| PAP25060-P20 250 255 60 12 PAP300300-P20 300 305 300 12 |
| PAP25080-P20 250 255 80 12 |

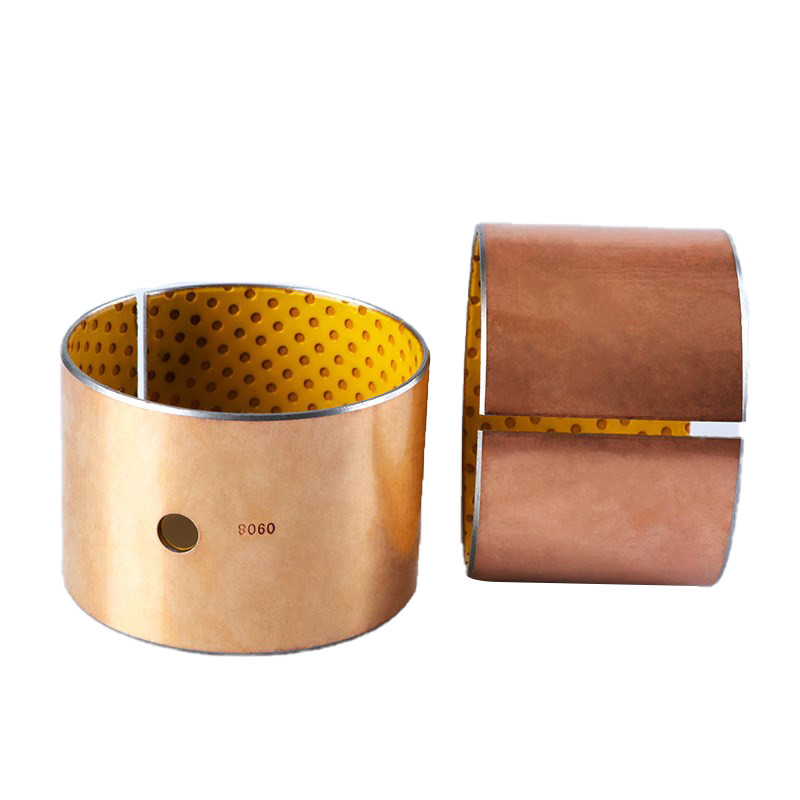

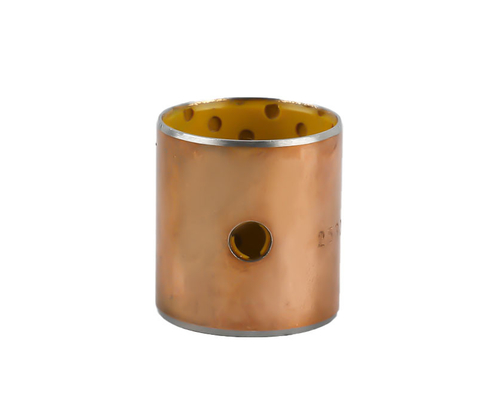

Łożysko ślizgowe na bazie POM, zwane także tuleją POM, łożysko ze smarem granicznym, łożysko bezolejowe, łożysko suche, łożysko POM i sucha tuleja pokryta POM. Ma podobną strukturę materiału z kołkami. Różnica polega na warstwie pokrytej POM.
Tuleja kompozytowa POM żółta to standardowy element naszej firmy. Łożysko samosmarujące tego typu ma tę samą strukturę materiału, co inne tuleje POM.
1. POM 0,3 ~ 0,5 mm.
2. Porowaty brąz 0,2 ~ 0,3 mm.
3. Podkład stalowy 0,4 ~ 2,2 mm.
4. Miedziowanie 0,008 mm.
| Specyfikacje łożyska dzielonego POM – typu POM | |
| Odniesienie | Krzew POM |
| Marka | Viiplus |
| Średnica wewnętrzna | 20mm |
| Średnica zewnętrzna | 23mm |
| Szerokość | 15mm |
| Typ | Łożysko |
| Waga (kg) | 0,0001 |
| Nośność | 70N/mm2 | |
| Wartość tarcia | 0,05 do 0,25 µm | |
| Temperatura | -40 do +130 [°C] | |
| Maks. Pv (stan oleju) | 22N/mm2.m/s | |
| Maks. prędkość | 2,5 m/s | |
1.Warstwa ślizgowa POM z lub bez wgłębień smarowych do obróbki
2. Porowaty spiek brązowy
3. Stalowy tył
| WYDAJNOŚĆ OPERACYJNA | |
| Suchy | Słaby |
| Smarowane olejem | Dobry |
| Smarowany smarem | Bardzo dobry |
| Smarowany wodą | Słaby |
| Smarowany płynem procesowym | Słaby |
| OGÓLNY | Jednostka | Wartość | |
| Maksymalne obciążenie, s. 25 |
Statyczny |
N/mm2 |
140 140 |
| Temperatura robocza |
Min |
°C |
- 40 130 |
| Współczynnik liniowej rozszerzalności cieplnej | Równolegle do powierzchni | 10-6/K | 11 |
| Normalnie na powierzchni | 10-6/K | 29 |
| SMAROWANY SMAR | ||
| Maksymalna prędkość poślizgu, U | SM | 2.5 |
| Maksymalny współczynnik pU | N/mm2xm/s | 2.8 |
| Współczynnik tarcia | 0,06 – 0,12 |
| ZALECENIA | |||
| Chropowatość powierzchni wału, Ra | µm | ≤ 0,4 | |
| Twardość powierzchni wału |
Normalna |
HB |
> 200 > 350 |
Formy łożysk dostępne w standardowych wymiarach
Łożyska metryczne i tuleje calowe na zamówienie: standardowe formy tulei w specjalnych wymiarach, półtuleje, specjalne kształty uzyskane przez tłoczenie, łożyska z nacięciami ustalającymi, otworami smarowymi i rowkami obrobionymi maszynowo, niestandardowe konstrukcje tulei
Wideo
Wideo
Wideo
Wideo
