| Nazwa marki: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |

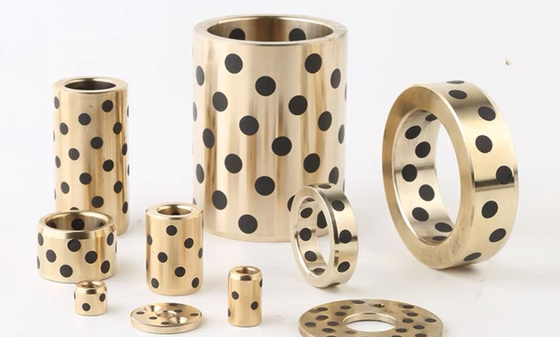

| Numer modelu: | lita tuleja z brązu z osadzonymi korkami smarnymi. Nie wymaga konserwacji |
| MOQ: | Do negocjacji |
| Cena £: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Warunki płatności: | TT ZGODNIE |
| Zdolność do zaopatrzenia: | Tuleja z brązu aluminiowego online • Producenci łożysk ślizgowych • Dostawcy tulei samosmarujących |
| Materiał | CuZn25Al5Mn4Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn12 |
|---|
| Seria JDB650 | 650 | 650S1 | 650S2 | 650S3 | 650S5 |
| Cu | 65 | 85 | 80 | 88 | 80 |
| Sn | 5 | 12 | 10 | ||
| Pb | 5 | 10 | |||
| Zn | 25 | 5 | |||
| Ni | |||||
| AI | 6 | 10 | |||
| Fe | 5 | ||||
| Mn | 4 | ||||
| Gęstość | 8 | 8.8 | 7.6 | 8.8 | 8.9 |
| Twardość HB | ＞210 | ＞70 | ＞150 | ＞80 | ＞250 |
| Siła rozciągania N/mm2 | ＞750 | ＞200 | ＞500 | ＞260 | ＞800 |
| Wydłużenie % | ＞12 | ＞15 | ＞10 | ＞8 | ＞8 |
| Współczynnik rozszerzalności | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ | 1.9×10-5/℃ |
| Współczynnik tarcia (μ) | 0.03~0.20 | 0.03~0.18 | 0.03~0.20 | 0.03~0.18 | 0.03~0.20 |
| Przewodność cieplna | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 |
| Temperatura pracy | -40℃~+300℃ | -40℃~+400℃ | -40℃~+400℃ | -40℃~+400℃ | -40℃~+300℃ |
| Maksymalne obciążenie N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Maksymalna prędkość ślizgania m/min | 15 | 10 | 20 | 10 | 10 |
| Maksymalna wartość PV N/mm2·m/min | 200 | 60 | 60 | 80 | 200 |
Twój specjalista w zakresie łożysk ze stopów miedzi. Tuleje do żurawi
Koncentrujemy się na badaniach i rozwoju brązowych tulei tłokowych do pomp i części do przemysłu pomp zębatych zgodnie z rysunkami klienta. Takich jak koło zębate napędowe tulei, łożysko z brązu odlewniczego, płyta dociskowa, tuleja miedziana, płyta oporowa do tulei pompy zębatej.
Statek
Statki: Śruby napędowe, nakrętki śrub, przekładnie ślimakowe, kołnierze miedziane morskie, pręty wałów miedzianych, tuleje miedziane, tuleje
Maszyny budowlane: Nakrętki do wiercenia skał, uchwyt wiertła z tuleją miedzianą, tuleja odporna na zużycie do części łączących
Symbol:CuAl10Fe5Ni5-C
Numer:CC333G
Kategoria: Tuleje ze stopu miedzi odlewniczej EN
Typ:Tuleje z brązu odlewniczego
| Skład chemiczny masa % | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 76.0-83.0 | 0.1 | 8.5-10.5 | 4.0-5.5 | 3 | 4.0-6.0 | 0.03 | 0.1 | - | 0.5 |
| Właściwości mechaniczne | |||
|---|---|---|---|
| Wytrzymałość na rozciąganie Mpa (Min) | Granica plastyczności MPa (Min) | Wydłużenie % | Twardość w skali Brinella (HB) |
| 650 | 280 | 13 | 150 |
1, W składzie chemicznym, pojedyncze wartości reprezentują maksima.
2, Właściwości mechaniczne wartości twardości są tylko w celach informacyjnych
VIIPLUS jest rosnącym producentem grafitowych tulei produktów dostosowanych do potrzeb różnych wymagań branżowych, ze szczególnym uwzględnieniem części łożysk ślizgowych w przemyśle naftowym i gazowym.

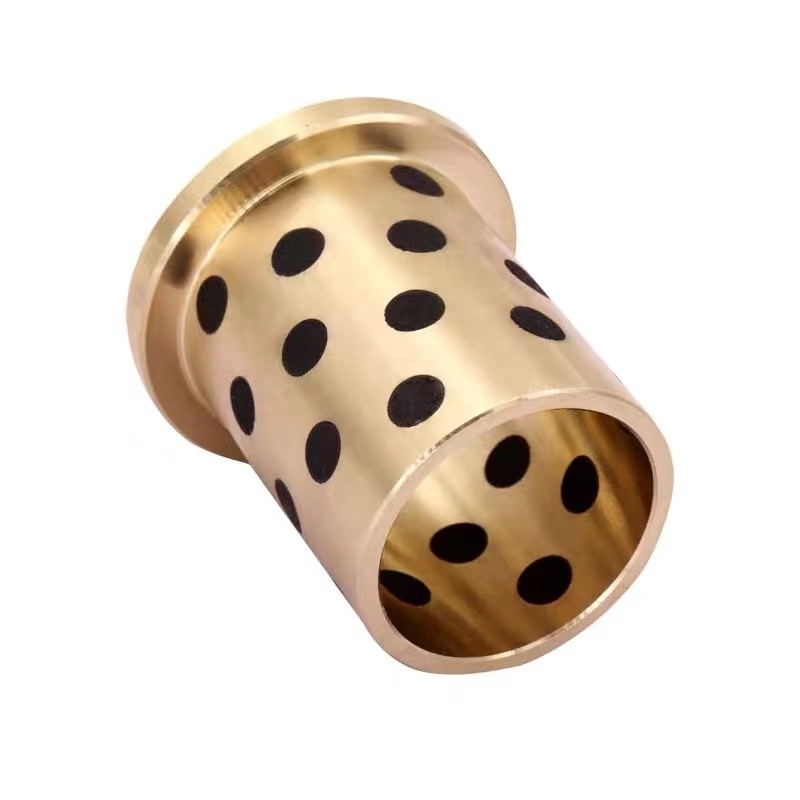

Łożyska odlewane ciągłym odlewaniem i odlewaniem odśrodkowym spełniają normy Astm, Sae i inne C86300 Brąz manganowy Grafitowa tuleja z brązu Wykonane na zamówienie z Chin. Tuleje kołnierzowe Tuleja z litego brązu, mocno sprężona z równomiernie nałożonym smarem, bezobsługowa. W otworze wewnętrznym tulei prowadzącej kołnierzowej naszej firmy nie ma zjawiska „ramienia”; Ponieważ kąt R i średnica wewnętrzna otworu wewnętrznego są przetwarzane w dwóch procesach, na połączeniu tych dwóch procesów powstanie ramię, co wpłynie na żywotność produktu. Co więcej, jeśli ramię jest zbyt duże, niektóre materiały miedziane ramienia odpadną z powodu wytłaczania kolumny prowadzącej.
Prowadnica bez ramion Rowek Tuleja ślizga się, krzywki mogą być mocowane osiowo
Metryczne tuleje prowadzące z brązu są precyzyjnie wykonane z wysokiej jakości brązu mosiądzu, brązu manganowego, brązu aluminiowego (C863, C954, C932...) i utwardzone i wykończone szlifowaniem do wąskich tolerancji. VIIPLUS produkuje tuleje na zamówienie z Chin Tuleja prowadząca z brązu nie ma ramienia, wykonanie tulei jest odpowiednie do stosowania, gdy nie ma dodatkowej płyty formy do osiowego mocowania tulei lub jeśli płyta, w której znajduje się tuleja, wykonuje dodatkowy ruch rozformowania, jak w przypadku form z płytami odzierającymi. Tuleja prowadząca jest również wyposażona w odpowiedni rowek zabezpieczający, który pomaga zapewnić precyzyjne prowadzenie w formie.
Obudowa ØH7
Wewnętrzna średnica tulei po zamontowaniu Prosimy o kontakt z naszymi inżynierami sprzedaży, standardowa dostarczona tolerancja: r6 lub E7
Tolerancja wału w oparciu o wymagania klienta

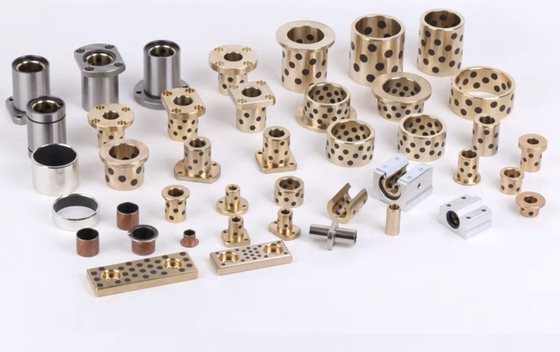

Dostosowana tuleja posiada metryczne wymiary DIN, aby sprostać rosnącemu zapotrzebowaniu na świecie. Metryczne części tulei obejmują płyty ścierne platerowane brązem; tuleje samosmarujące; podkładki oporowe; oraz tuleje kołnierzowe platerowane brązem, tuleje wyrzutowe i samosmarujące tuleje wyrzutowe.
Brązowe tuleje, które charakteryzują się również trwałą powierzchnią ścierną do form o dużej produkcji, są podobno łatwe w obróbce i mogą być kształtowane do praktycznie dowolnej konfiguracji, nie wymagając specjalnych narzędzi. Płyty ścierne są produkowane z trwałą powierzchnią do form platerowanych brązem, które wymagają ślizgów, krzywek lub płaskich powierzchni, gdzie tarcie jest czynnikiem. Brązowe tuleje są wykonane z precyzyjnie szlifowanego brązu z rowkami olejowymi i prawdziwą powierzchnią tulei, która wydłuża ich pełną długość. Mówi się, że działają płynniej i dłużej niż zwykły brąz, ponieważ smar jest rozprowadzany po całej powierzchni łożyska przez system rowków olejowych w kształcie ósemki.
Podwójna pętla i podwójna ósemka zalecane tylko do smaru.
Wykonane na zamówienie łożyska tulejowe z brązu odlewniczego
Tuleje z rowkami olejowymi i smarowymi z brązu i kołnierzowe
Typ rowka :Pojedyncza pętla Ósemka Prosta i okrągła Podwójna pętla Podwójna ósemka Pół ósemki Prosta Okrągła
Uwaga: Aby utworzyć bardziej doskonały film olejowy między łożyskiem a wałem, zalecamy rowek w kształcie litery V, gdy konstrukcja na to pozwala, ponieważ umożliwia pełny przepływ smaru przez powierzchnię łożyska.
| Skład materiału i właściwości | ||||
|---|---|---|---|---|
| Gatunek | BRĄZ | BRĄZ | TULEJE Z BRĄZU | TULEJA Z BRĄZU |
| Materiał | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| Gęstość | 8 | 8.9 | 7.8 | 8.9 |
| Twardość HB | ＞210 | ＞70 | ＞150 | ＞95 |
| Wytrzymałość na rozciąganie N/mm² | ＞750 | ＞200 | ＞600 | ＞260 |
| Granica plastyczności N/mm² | ＞450 | ＞90 | ＞260 | ＞150 |
| Wydłużenie % | ＞12 | ＞25 | ＞10 | ＞8 |
| Współczynnik rozszerzalności liniowej | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ |
| Maks. temp ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| Maks. obciążenie N/mm² | 100 | 60 | 50 | 70 |
| Maks. prędkość (sucha) m/min | 15 | 10 | 20 | 10 |
| Maks. PV (smarowanie) N/mm² *m/min | 200 | 60 | 60 | 80 |
| Odkształcenie ściskające 300N/mm² | ＜0.01mm | ＜0.05mm | ＜0.04mm | ＜0.05mm |
Zwykłe tuleje ślizgowe z brązu odlewniczego, rowkowane tuleje ślizgowe z brązu odlewniczego, kołnierzowe tuleje z brązu odlewniczego, podkładka oporowa, łożyska z brązu odlewniczego, łożyska ponadwymiarowe, rozmiar tulei: Nasza standardowa linia łożysk zawiera ponad różne wymiary i cale tulei, które są przechowywane w magazynie.
Wykonane na zamówienie łożyska tulejowe z brązu odlewniczego do zastosowań olejowych/smarowych
VIIPLUS INTERNATIONAL zgodnie z różnymi wymaganiami klienta, zgodnie z normami DIN, BS, EN (DIN/EN), SS, BS, UNS, SAE i China GB, produkcja wszelkiego rodzaju brązu, tulei mosiężnych, płyt i prętów. Wszystkie produkty są wykonane z miedzi elektrolitycznej przez odlewanie odśrodkowe, odlewanie ciągłe i łożyska ślizgowe wytłaczane.
Rozwiązania łożyskowe
Nasza firma specjalizuje się w dostarczaniu Państwu: łożysk bezolejowych, łożysk ślizgowych, łożysk samosmarujących, łożysk kompozytowych; w maszynach budowlanych, przemyśle motoryzacyjnym, urządzeniach elektrycznych, hydraulice i pneumatyce, formach, maszynach rolniczych, gospodarce wodnej, mostach.
