| Nazwa marki: | CHINA CUSTOM BUSHING SELF-LUBRICATING BEARINGS |
| Numer modelu: | Sucha tuleja, samosmarujące tuleje |
| MOQ: | do negocjacji |
| Cena £: | 1.00usd-100.00usd，negotiable |
| Warunki płatności: | T/T Z WYPRZEDZENIEM, Western Union |
| Zdolność do zaopatrzenia: | Producenci suchych tulei stalowych Dostawcy samosmarujących łożysk ślizgowych |

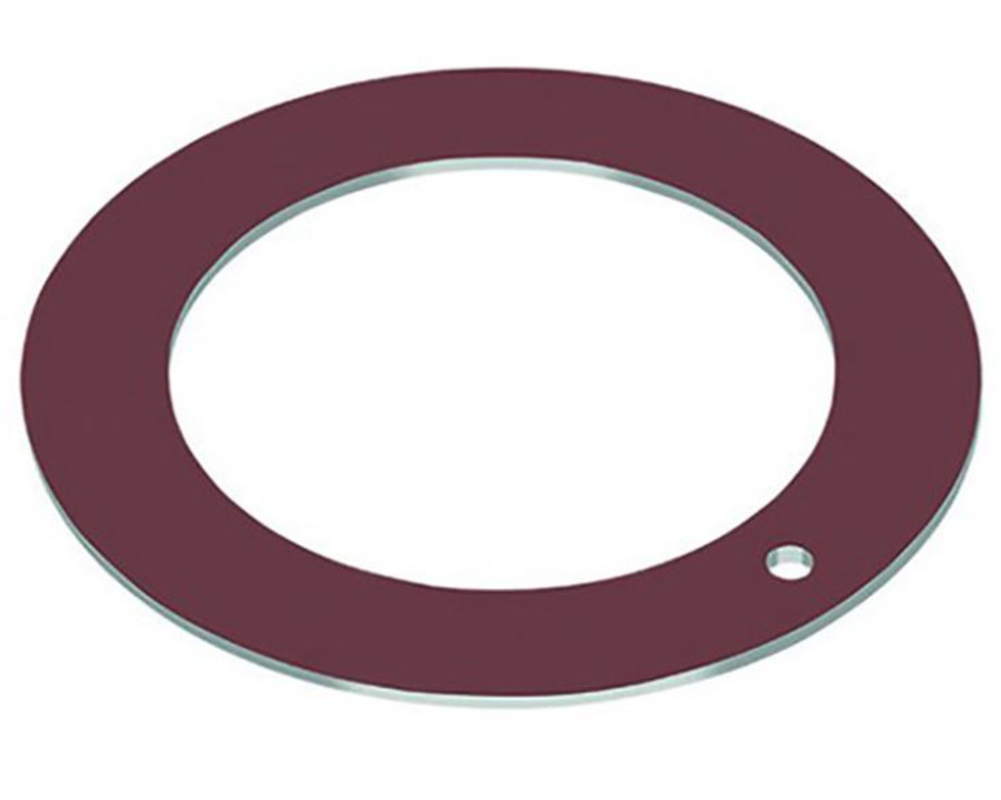

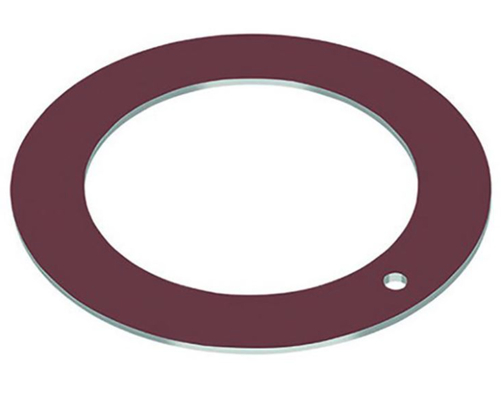

Podkładka oporowa metryczna RED Inside Dry Bush to precyzyjnie zaprojektowany element przeznaczony do stosowania w wymagających zastosowaniach, gdzie wymagane jest suche smarowanie. Zbudowana z (Politetrafluoroetylenu), materiału znanego z doskonałej odporności na zużycie i niskiego tarcia, ta podkładka oporowa zapewnia płynną i niezawodną pracę nawet w suchych warunkach.
Czerwone wnętrze tulei zapewnia dodatkowe smarowanie i trwałość, zapewniając długotrwałą wydajność. Metryczna konstrukcja pozwala na łatwą integrację z szeroką gamą systemów i zastosowań, co czyni ją wszechstronnym i wygodnym wyborem.
Niezależnie od tego, czy modernizujesz istniejący system, czy projektujesz nowy, podkładka oporowa metryczna RED Inside Dry Bush jest doskonałym wyborem, aby zapewnić płynne i wydajne przenoszenie obciążenia w suchych środowiskach. Jej wysokiej jakości materiały i precyzyjna konstrukcja zapewniają optymalną wydajność i niezawodność, co czyni ją opłacalnym, długoterminowym rozwiązaniem dla Twoich potrzeb przemysłowych.
| Oś | Oznaczenie | Rozmiar podkładki | Rozmiar instalacji | ||||||
| d+0.25 | D-0.25 | T-0.05 | M±0.125 | h | +0.4 -0.1 |
t ±0.2 | D1+0.12 | ||
| 8 | SFWC10 | 10 | 20 | 1.5 | 15 | 1.5 | 1 | 20 | |
| 10 | SFWC12 | 12 | 24 | 18 | 24 | ||||
| 12 | SFWC14 | 14 | 26 | 20 | 2 | 26 | |||
| 14 | SFWC16 | 16 | 30 | 23 | 30 | ||||
| 16 | SFWC18 | 18 | 32 | 25 | 32 | ||||
| 18 | SFWC20 | 20 | 36 | 28 | 3 | 36 | |||
| 20 | SFWC22 | 22 | 38 | 30 | 38 | ||||
| 22 | SFWC24 | 24 | 42 | 33 | 42 | ||||
| 24 | SFWC26 | 26 | 44 | 35 | 44 | ||||
| 26 | SFWC28 | 28 | 48 | 38 | 4 | 48 | |||
| 30 | SFWC32 | 32 | 54 | 43 | 54 | ||||
| 36 | SFWC38 | 38 | 62 | 50 | 62 | ||||
| 40 | SFWC42 | 42 | 66 | 54 | 66 | ||||
| 46 | SFWC48 | 48 | 74 | 2 | 61 | 1.5 | 74 | ||
| 50 | SFWC52 | 52 | 78 | 65 | 78 | ||||
| 60 | SFWC62 | 62 | 90 | 76 | 90 | ||||
| Oświadczenie: Kołek lub śruba z łbem stożkowym powinny być użyte do zapobiegania obrotom, ale łeb musi być zagłębiony co najmniej 0,25 mm poniżej powierzchni łożyska oporowego. |
|||||||||
| Seria standardowa pasków SF | |||||||||
| Jednostka: mm | |||||||||
| Typ | Długość | Szerokość ± 1 | Grubość -0.04 | ||||||
| SF- 1 SF-2 | 500 | 125 | 1.0 | ||||||
| SF- 1 SF-2 | 500 | 125 | 1.5 | ||||||
| SF- 1 SF-2 | 500 | 125 | 2.0 | ||||||
| SF- 1 SF-2 | 500 | 125 | 2.5 | ||||||
| SF-2 | 500 | 125 | 3.0 | ||||||
Łożyska samosmarujące SF-1 teel wykorzystują wysokiej jakości płytę ze stali niskowęglowej jako podstawę, spiekaną porowatą brąz jako warstwę pośrednią i związek ołowiu jako powierzchnię. Oferuje właściwości dobrego samosmarowania, niskiego zużycia, niskiego tarcia, dobrych właściwości ślizgowych, niskiego hałasu. Został szeroko zastosowany w różnych mechanicznych pozycjach ślizgowych, takich jak maszyny tekstylne, maszyny drukarskie, pojazdy transportowe z napędem hydraulicznym, maszyny tytoniowe, przyrządy gimnastyczne i maszyny rolnicze itp.
Wybierz z naszej oferty łożysk oporowych w szerokiej gamie stylów i rozmiarów.
Materiał kompozytowej podkładki oporowej z metalu i polimeru
Stalowy tył + spiek porowaty brązu + + Ołów
1. + Warstwa ślizgowa ołowiu
2. Spiek porowaty brązu
3. Stalowy tył
4. Powłoka cynowo/miedziana
Nadaje się do pracy na sucho z niskim współczynnikiem tarcia, niskim wskaźnikiem zużycia, dobrymi właściwościami ślizgowymi, utworzona warstwa transferowa chroni powierzchnię metalu współpracującego.
Nadaje się do ruchu obrotowego i oscylacyjnego, wysokiej odporności chemicznej, mniejszej absorpcji wody i zmniejszonego pęcznienia.
Dobrze sprawdza się również ze smarowaniem.
| Materiał bazowy | Stal/Brąz | |
| Maksymalna temperatura | -195°C-280°C | |
| Maksymalna nośność P | 70-250N/mm² | |
| Współczynnik tarcia u | 0.05-0.40u | |
| Organizacja materiału | 1. z ołowiem 0,01 ~ 0,03 mm | |
| 2. Porowaty brąz 0,2 ~ 0,3 mm | ||
| 3. Stalowe podłoże 0,7 ~ 2,3 mm | ||
| 4. Cynowanie 0,005 mm lub miedziowanie 0,008 mm | ||
| Dane techniczne | Maksymalna nośność P | 140N/mm² |
| Współczynnik tarcia μ | 0,03~0,18 | |
| Temperatura pracy | -195°C~+280°C | |
| Ograniczenie prędkości V | 10m/s | |
| Maksymalna wartość PV | (Suchy)4,3N/mm² m/s | |
| (Olej)60N/mm² m/s | ||
1. Może być stosowany tam, gdzie nie można zastosować oleju lub olej jest trudny do zastosowania.
2. Niskie zużycie, niskie tarcie i długa żywotność.
3. Niskie właściwości stick slip zapewniające dokładność pracy maszyny przy niskich prędkościach ślizgania.
4. Niskie wibracje, niski poziom hałasu i brak zanieczyszczeń podczas pracy.
5. i wypełniacz ołowiowy jest przenoszony na współpracujący wał w celu poprawy właściwości jezdnych.
6. Może być stosowany w niskiej twardości współpracującego wału, dzięki czemu obróbka wałów jest łatwa.
7. Maszyna będzie kompaktowa ze względu na małą grubość i niską wagę podkładki.
8. Możliwe jest galwanizacja w celu zapobiegania korozji.
podkładki oporowe z powłoką TSB-1W są szeroko stosowane w różnych ruchach ślizgowych różnych rodzajów maszyn, takich jak maszyny tekstylne, maszyny tytoniowe, pojazdy hydrauliczne, samochody, maszyny rolnicze i tak dalej.
| Pozycja | Średnica wewnętrzna | Średnica zewnętrzna | Szerokość - S |
| SF-1THRUST WASHER-1020-M | 10 | 20 | 1.500|1.450 |
| SF-1THRUST WASHER-1224-M | 12 | 24 | 1.500|1.450 |
| SF-1THRUST WASHER-1426-M | 14 | 26 | 1.500|1.450 |
| SF-1THRUST WASHER-1630-M | 16 | 30 | 1.500|1.450 |
| SF-1THRUST WASHER-1832-M | 18 | 32 | 1.500|1.450 |
| SF-1THRUST WASHER-2036-M | 20 | 36 | 1.500|1.450 |
| SF-1THRUST WASHER-2238-M | 22 | 38 | 1.500|1.450 |
| SF-1THRUST WASHER-2442-M | 24 | 42 | 1.500|1.450 |
| SF-1THRUST WASHER-2644-M | 26 | 44 | 1.500|1.450 |
| SF-1THRUST WASHER-2848-M | 28 | 48 | 1.500|1.450 |
| SF-1THRUST WASHER-3254-M | 32 | 54 | 1.500|1.450 |
| SF-1THRUST WASHER-3862-M | 38 | 62 | 1.500|1.450 |
| SF-1THRUST WASHER-4266-M | 42 | 66 | 1.500|1.450 |
| SF-1THRUST WASHER-4874-M | 48 | 74 | 2.000|1.950 |
| SF-1THRUST WASHER-5278-M | 52 | 78 | 2.000|1.950 |
| SF-1THRUST WASHER-6290-M | 62 | 90 | 2.000|1.950 |
