| Nazwa marki: | viiplus |
| Numer modelu: | Łożysko samosmarujące |
| MOQ: | Do negocjacji |
| Cena £: | According to product specifications |
| Warunki płatności: | L/C, T/T |
| Zdolność do zaopatrzenia: | zdolność produkcyjna może być dostarczana w dużych ilościach |

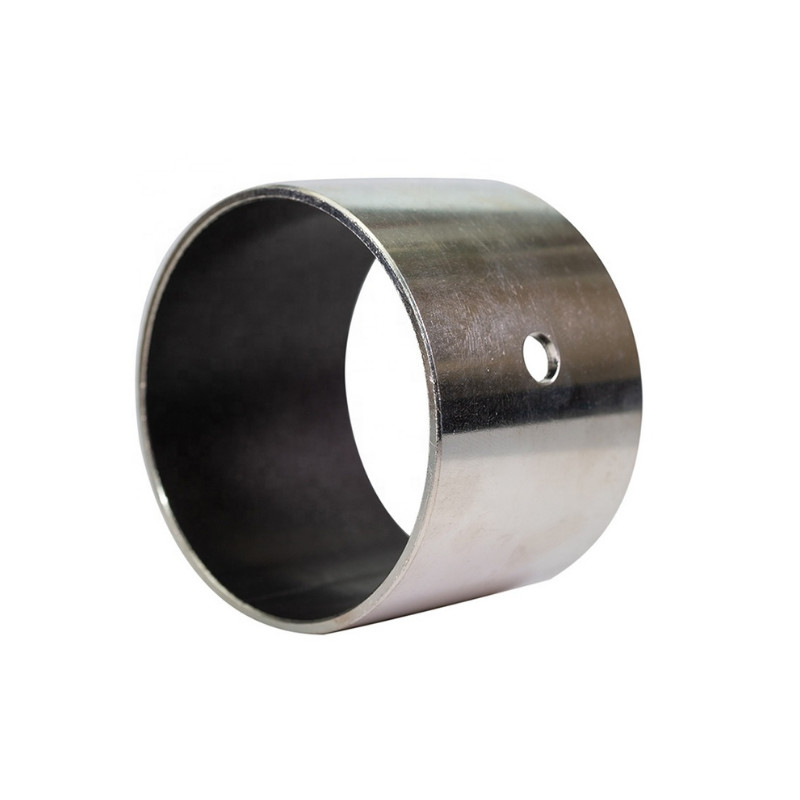

Proste obudowy MDZB bez olejów z wielowarstwowym blachami cynowymi są przeznaczone do zastosowań o wysokiej wydajności i bez smarowania.Wyroby te są wyposażone w wyjątkowe, wielowarstwowe pokrycie cynowym, które zwiększa odporność na zużycie i trwałość, zapewniając niezawodną pracę przez dłuższy czas.
Prosta konstrukcja zębatek pozwala na łatwą instalację i integrację z różnymi systemami mechanicznymi.zmniejszenie wymogów utrzymania i kosztów operacyjnych.
Wielowarstwowe pokrycie cyny nie tylko zwiększa odporność na zużycie, ale również zapewnia ochronę przed korozją, zwiększając żywotność buchów w trudnych warunkach.Ta pokrywa przyczynia się również do płynnego działania buchów, minimalizując tarcie i wytwarzanie ciepła.
Wykorzystywane w silnikach, pompach lub innych obracających się maszynach, prosty MDZB bezolejne obudowy z wielowarstwowym pokryciem cynowym oferują solidne i niezawodne rozwiązanie dla zastosowań bez smarowania.Ich wysoka wydajność i trwałość sprawiają, że są doskonałym wyborem dla zastosowań przemysłowych, w których niezawodność i długowieczność są najważniejsze.
| Rodzaj | Wprost. | Materiał do obudowy | Brąz spiekany z | Maksymalny dopuszczalny zakres wartości fotowoltaicznych ((N/mm2•m/s) | 2.1 ¢5.0 |
|---|---|---|---|---|---|
| Maksymalna dopuszczalna wartość fotowoltaiczna ((N/mm2•m/s) | 3.6 | Maksymalne dopuszczalne obciążenie ((N/mm2) | 49 | Maksymalna dopuszczalna prędkość ((m/s) | 0.65 |
| Wstawianie otworu | H7 |
Ma cienką ścianę i jest kompaktowy.
・Materiały
[ M ] Materiał: wypełniacz dodany warstwa
Powierzchnia z brązu
Warstwa metalowa z stali (stalowa niskowęglowa: blachowanie)
Dopuszczalna temperatura: -195 ~ 280°C
| Numer części | Numer części |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 | |
| MDZB50-60 |
Połączyć wyjątkową wszechstronnośćZapewnienie elastyczności w produkcji. Skontaktuj się z nami już dziś. Oszczędza Ci czas i pieniądze na kosztach badań, projektowania i produkcji. Bezpłatna pomoc w projektowaniu.Rozwiązania do łożysk samopłujących na zamówienie.
Podkładki, czyli łożyska prostokątne, działają z przesuwającym się ruchem pomiędzy ruchomymi powierzchniami.Większość buchów nie wymaga dodatkowego smaru do pracy.
Samopłujące się złoże z brązu składają się z warstwy spiekanej na brązowym taśmie.wysoka temperaturazastosowań, które mogą być wykonywane bez stosowania oleju wymagających długich cykli pracy.
Ten rodzaj łożyska samosmarowującego jest stosowany w kierunku promiennym lub osiowym, zwłaszcza w przemyśle stalowym i cementowym.Samosmażące się złoże -brązowe mogą być stosowane w panelach jako wsparcie mostów, ponieważ gruba warstwa przesuwna na wewnętrznej powierzchni może wytrzymać obciążenia do 140 N/mm2.
1. / Pb 0,01 ~ 0,03 mm mieszanka, zapewnia doskonałą wstępną folie transferu, która skutecznie pokrywa powierzchnię kontaktową zespół gniazdka, tworząc tlenkowy film typu tlenku stałego.
2. spiekany proszek z brązu 0,20-0,35 mm, zapewnia maksymalną przewodność cieplną z dala od powierzchni buchowej, służy również jako zbiornik mieszaniny -ołowiu.
3Brązowy uchwyt zapewnia wyjątkowo wysoką zdolność obciążeniową, doskonałą rozpraszanie ciepła, bardzo dobrą odporność na korozję.
| Wsparcie meterail | z brązu, pokryte cynowym 0,7-2,3 mm |
| Warstwa pośrednia | Brąz spiekany0,2-0,3 mm |
| Warstwa przesuwna | 0,01-0,03 mm |
| Odporność | 140 N/mm2 |
| Zakres temperatury | -195°C +300°C |
| Ograniczenie prędkości przesuwania | 5 m/s |
| Współczynnik tarcia | 00,03 do 0.18 |
| Wartość graniczna (sucha) | 4.3 N/mm2 × m/s |
| Wartość dopuszczalna (oleja) | 50 N/mm2 × m/s |
Łożyska kompozytowe typu suchego są głównie stosowane w łożyskach, w których trzeba przenosić ciężkie ładunki i w których ruchy obrotowe lub oscylacyjne są stosunkowo powolne.
Samosmarowane łożyska dostępne w standardowych wymiarach
Samoosmażalne łożyska na zamówienie: łożyska standardowe w specjalnych wymiarach, łożyska ciśnieniowe, łożyska ciśnieniowe z płaszczami, półłożyska, specjalne kształty uzyskane przez wytłaczanie lub głębokie rysunki,specjalnie zaprojektowane łożyska.
| WYDARZENIE W Działaniu | |
| Suche | Bardzo dobrze. |
| Olej smarowany | Dobrze. |
| Zmażone tłuszczem | Sprawiedliwe. |
| Woda smarowana | Dobrze. |
| Płyn procesowy smarowany | Sprawiedliwe. |
| Ogólne | Jednostka | Wartość | |
| Maksymalne obciążenie, p | Statyczny | N/mm2 | 140 |
| Dynamiczny | N/mm2 | 140 | |
| Temperatura pracy | Min. | °C | -200. |
| Maksymalnie | °C | 280 | |
| Współczynnik linijnej rozszerzenia cieplnego | Równolegle do powierzchni | 10-6/K | 18 |
| Normalne na powierzchni | |||
| 10-6/K | 36 |
| SUCHY | ||
| Maksymalna prędkość przesuwania, U | m/s | 2.5 |
| Maksymalny współczynnik pU | N/mm2 x m/s | 1.8 |
| Współczynnik tarcia | 00,02 - 0,25 * |
| OLEJ LUBRYKOWANY | ||
| Maksymalna prędkość przesuwania, U | m/s | 5 |
| Maksymalny współczynnik pU | N/mm2 x m/s | 5 |
| Współczynnik tarcia | 0.02 - 0.12 |
| Zalecenia | |||
| Bruki powierzchni wału, Ra | Suche | μm | 0.3 - 0.5 |
| Włóczona | μm | ≤ 0,05 - 0,4 * | |
| Twardota powierzchni wału | Nieprzekroczone, dopuszczalne, zwiększone trwałość łożyska > 200 HB | ||
* W zależności od warunków pracy
Ten rodzaj łożyska jest stosowany radialnie lub ośniowo, szczególnie w przemyśle stalowym i cementowym.
Przemysłowe: lotnictwo, urządzenia rolnicze, urządzenia budowlane, urządzenia do obróbki materiałów, maszyny do formowania - metali, tworzyw sztucznych i kauczuku; sprzęt biurowy, sprzęt medyczny i naukowy,sprzęt do pakowania, cylindry urządzeń pneumatycznych i hydraulicznych, pompy i silniki, kolei i tramwaje, maszyny tekstylne, zawory itp.
Pozostałe: wyposażenie morskie i morskie, inne zastosowania w wodzie lub w środowisku zewnętrznym
Może spełniać wymagające kryteria długiej trwałości i bezproblemowej pracy z lub bez smaru, zwłaszcza w przypadku wysokich wymagań dotyczących odporności chemicznej.
W metalotechnice stalowej buszki z bronzem są szeroko stosowane w zastosowaniach takich jak buszki z rowerami żurawkowymi późniejszych maszyn odlewowych, pompy do wtryskania betonu i przenośniki śrubowe do betonu.Mogą być również wykonane ze składników stalowych lub być przekształcane w zęby o pasku, które mogą poruszać się zarówno w kierunku promieniowym, jak i osiowym.
Wyroby z z bronzem są szczególnie odpowiednie w środowiskach o wysokiej temperaturze, w których olej nie jest wydajny, a maszyna musi pracować w kolejnych warunkach długotrwałych.
