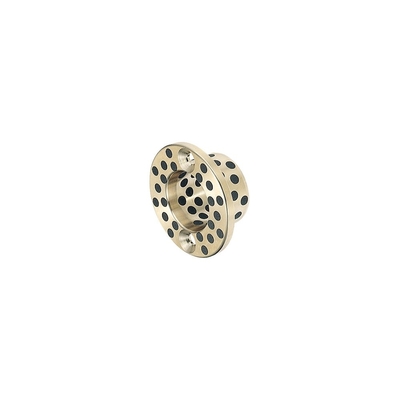

Tuleje bezolejowe typu oporowego ze stopu miedzi MPKZ30-20

Nazwa marki:	REPLACEMENT PLAIN BEARINGS
Numer modelu:	JFB SL2 grafitowa tuleja z kołnierzem z brązu z kołnierzem
MOQ:	TULEJE NA ZAMÓWIENIE
Cena £:	Sliding Bronze Bearing Dimensions Tolerance,Stock Price
Warunki płatności:	TT Z WYPRZEDZENIA, L/C, WESTERN UNION
Zdolność do zaopatrzenia:	TULEJE O STANDARDOWEJ TOLERANCJI

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Producent tulei

Orzecznictwo:

ISO9001:2008 CuSn8, CuSn6.5, Brass

Material:

Bronze

Model Number:

Copper Alloy Thrust Type

Feature:

Oil Free Bushings

Lubrication:

Oil or Grease

Bearing Bushing Factory Price:

tiffany@viiplus.com

Self-lubricating Bearing Bushing Manufacturer:

https://www.viiplus.com/

High Light::

Self-Lubricating Sintered Bronze Bushing

Bushing Material:

Graphite Impregnated Brass

Bush Bearings Manufacturers Suppliers Exporters:

plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/

Application:

Industrial

Corrosion Resistance:

Excellent

Friction Coefficient:

Low

Load Capacity:

High

Product Name:

Bronze Sleeve Bushings

Shape:

Cylindrical

Szczegóły pakowania:

Kartony eksportowe, konfigurowalne, drewniane obudowy

Możliwość Supply:

TULEJE O STANDARDOWEJ TOLERANCJI

Podkreślić:

Tuleje bezolejowe ze stopu miedzi

tuleje bezolejowe typu oporowego

tuleje bezolejowe MPKZ30-20

Opis produktu

Bezobsługowe tuleje - mosiężne łożyska oporowe (MPKZ30-20) i produkty pokrewne

Bezobsługowe tuleje wykonane ze stopu miedzi i charakteryzujące się konstrukcją oporową, takie jak model MPKZ30-20, to precyzyjnie zaprojektowane komponenty, które zapewniają wyjątkową odporność na zużycie i właściwości samosmarujące. Zastosowanie stopu miedzi jako głównego materiału zapewnia trwałość i wysoką wytrzymałość mechaniczną, dzięki czemu tuleje te nadają się do zastosowań o dużym obciążeniu i wysokim tarciu.

Konstrukcja oporowa tych tulei pozwala im skutecznie radzić sobie z obciążeniami osiowymi, co czyni je idealnymi do zastosowań w obracających się lub posuwisto-zwrotnych ruchach. Samosmarująca natura materiału eliminuje potrzebę regularnego smarowania, zmniejszając wymagania konserwacyjne i koszty eksploatacji.

Model MPKZ30-20 jest specjalnie dostosowany do wymagań konkretnych zastosowań przemysłowych. Jego wymiary i tolerancje są starannie kontrolowane, aby zapewnić idealne dopasowanie i optymalną wydajność. Stosowane w maszynach, pompach, silnikach lub innym sprzęcie przemysłowym, tuleje te zapewniają gładką i wydajną powierzchnię roboczą, która pomaga zmniejszyć tarcie i zużycie.

Ogólnie rzecz biorąc, bezobsługowe tuleje wykonane ze stopu miedzi o konstrukcji oporowej, takie jak model MPKZ30-20, są ekonomicznym i trwałym rozwiązaniem dla zastosowań przemysłowych, które wymagają bezolejowych, samosmarujących komponentów.

Tuleje MPKZ30-20

Materiał: Mosiądz o wysokiej wytrzymałości na rozciąganie z wbudowanym stałym smarem.
Cechy: Samosmarujące dla długotrwałej odporności na zużycie.
Tuleje MPSZ 10-12 i MPKZ 10-12

Materiał: Mosiądz impregnowany grafitem.
Specyfikacje:
Maksymalny dopuszczalny zakres wartości PV: od 1,1 do 2,0 N/mm²•m/s.
Maksymalna dopuszczalna wartość PV: 1,65 N/mm²•m/s.
Maksymalne dopuszczalne obciążenie: 29 N/mm².
Maksymalna dopuszczalna prędkość: 0,5 m/s.
Otwory montażowe: H7.
Zakres temperatur pracy: od -40 do 150℃.
Tuleja kolumnowa ze stopu miedzi

Materiał: Brąz z grafitem.
Zastosowanie: Tuleja prowadząca z kołnierzem do centrowania między płytami; samosmarująca w celu zmniejszenia konserwacji.

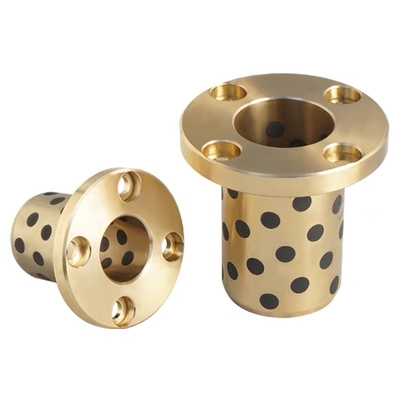

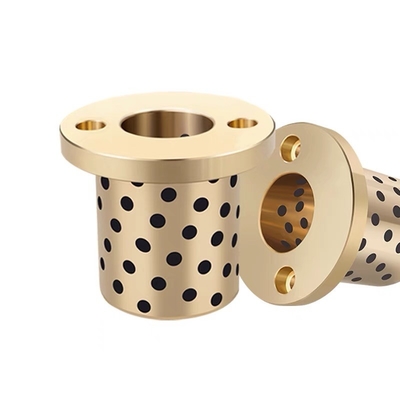

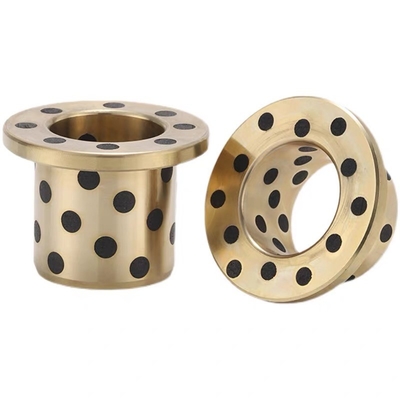

Brązowa tuleja z kołnierzem

Typ: Brązowa tuleja kołnierzowa z wtyczką grafitową.
Przeznaczenie: Zapewnia samosmarowanie w systemach mechanicznych, minimalizując potrzebę stosowania smarów zewnętrznych.
Tuleje te są przeznaczone do różnych zastosowań przemysłowych, w których kluczowa jest trwałość i niskie wymagania konserwacyjne. Integracja stałych smarów, takich jak grafit, w stopie mosiądzu lub brązu zapewnia płynną pracę i długowieczność.

Tuleje bezolejowe typu oporowego ze stopu miedzi MPKZ30-20 0

Specyfikacje

Numer części	-	L
MPGZ10 MPSZ12 MPKZ16	- - -	15 15 20

Numer części			L												Dr6		H	t	Średnica obudowy (zalecany wymiar)
Typ	dE7		L												Dr6		H	t	Wymiar odniesienia	Tolerancja (H7)
MPGZ (Standard)	6	+0,032 +0,020	10	12											12	+0,034 +0,023	22	3	12	+ 0,018 0
	8	+0,040 +0,025	10	12		15									14		25		14
	10	+0,040 +0,025	10	12		15	20								16		25		16
	12	+0,050 +0,032	10	12		15	20	25							18		30		18
	13			12		15	20	25							19	+0,041 +0,028	30		19	+ 0,021 0
	15			12		15	20	25							21		35		21
	16			12		15	20	25	30						22		35		22
	18				14		20	25	30	35					24		40		24
	20	+0,061 +0,040			14		20	25	30	35	40				28		45	5	28
	25				14		20	25	30	35	40				33	+0,050 +0,034	50		33	+ 0,025 0
	30						20	25	30	35	40				38		55		38
	35	+0,075 +0,050					20	25	30	35	40				44		65		44
	40							25	30	35	40	45	50		50		70	7	50
	50								30	35	40	45	50	60	62	+0,060 +0,041	90	8	62	+ 0,030 0

Numer części			L									Dm6		MPSZ							MPKZ							Średnica obudowy (Zalecany wymiar)
Numer części														H	Otwór montażowy					t	H	Otwór montażowy				Akcesoria: Śruba z łbem walcowym niskim	t	Średnica obudowy (Zalecany wymiar)
Typ	dF7													H	P.C.D	d1	d2	h	Łeb stożkowy Śruba z łbem stożkowym	t	H	P.C.D	d1	d2	h	Akcesoria: Śruba z łbem walcowym niskim	t	Wymiar odniesienia	Tolerancja (H7)
MPSZ (Otwór na śrubę z łbem stożkowym) MPKZ (Otwór na śrubę z łbem walcowym niskim)	6	+0,022 +0,010	10	12								10	+0,015 +0,006	25	15	8,5	3,5	2,5	M3	3	25	17	6	3,5	2,2	M3-10x2 szt.	4	10	+ 0,015 0
	8	+0,028 +0,013		12	15							12	+0,018 +0,007	28	18						27	19						12	+ 0,018 0
	10	+0,028 +0,013		12	15	20						14		30	20						29	21						14
	12	+0,034 +0,016		12	15	20						18		40	28						36	26	7,5	4,5	3	M4-12x2 szt.	5	18
	15			12	15	20						21	+0,021 +0,008	50	35						39	29				M4-12x4 szt.		21	+ 0,021 0
	16			12	15	20	25	30				22									40	30						22
	18					20	25	30				24									42	32						24
	20	+0,041 +0,020				20	25	30	35	40		28				13	6	3,5	M5	5	49	38	9	5,5	3,7	M5-16x4 szt.	6	28
	25					20	25	30	35	40		33	+0,025 +0,009	55	40						54	43	9	5,5	3,7	M5-16x4 szt.	6	33	+ 0,025 0
	30					20	25	30	35	40		38		60	45						63	50	11	6,6	4,2	M6-20x4 szt.	8	38
	35	+0,050 +0,025				20	25	30	35	40		44		70	52						69	56	11	6,6	4,2	M6-20x4 szt.	8	44
	40						25	30	35	40	45	50		80	60	16	7	4,5	M6	7	82	66	14	9	5,2	M8-25x4 szt.	10	50
	50							30	35	40	45	62	+0,030 +0,011	100	75	16	7	4,5	M6	8	94	78	14	9	5,2	M8-25x4 szt.	10	62	+ 0,030 0

Informacje podstawowe

Materiał tulei	Mosiądz impregnowany grafitem	Maksymalny dopuszczalny zakres wartości PV (N/mm2•m/s)	1,1 do 2,0	Maksymalna dopuszczalna wartość PV (N/mm2•m/s)	1,65
Maksymalne dopuszczalne obciążenie (N/mm2)	29	Maksymalna dopuszczalna prędkość (m/s)	0,5	Otwory montażowe	H7
Zakres temperatur pracy (℃)	-40::150

Артикул: MPGZ6-10 MPGZ6-12 MPGZ8-10 MPGZ8-12 MPGZ8-15 MPGZ10-10 MPGZ10-12 MPGZ10-15 MPGZ10-20 MPGZ12-10 MPGZ12-12 MPGZ12-15 MPGZ12-20 MPGZ12-25 MPGZ13-12 MPGZ13-15 MPGZ13-20 MPGZ13-25 MPGZ15-12 MPGZ15-15 MPGZ15-20 MPGZ15-25 MPGZ16-12 MPGZ16-15 MPGZ16-20 MPGZ16-25 MPGZ16-30 MPGZ18-14 MPGZ18-20 MPGZ18-25 MPGZ18-30 MPGZ18-35 MPGZ20-14 MPGZ20-20 MPGZ20-25 MPGZ20-30 MPGZ20-35 MPGZ20-40 MPGZ25-14 MPGZ25-20 MPGZ25-25 MPGZ25-30 MPGZ25-35 MPGZ25-40 MPGZ30-20 MPGZ30-25 MPGZ30-30 MPGZ30-35 MPGZ30-40 MPGZ35-20 MPGZ35-25 MPGZ35-30 MPGZ35-35 MPGZ35-40 MPGZ40-25 MPGZ40-30 MPGZ40-35 MPGZ40-40 MPGZ40-45 MPGZ40-50 MPGZ50-30 MPGZ50-35 MPGZ50-40 MPGZ50-45 MPGZ50-50 MPGZ50-60 MPKZ6-10 MPKZ6-12 MPKZ8-12 MPKZ8-15 MPKZ10-12 MPKZ10-15 MPKZ10-20 MPKZ12-12 MPKZ12-15 MPKZ12-20 MPKZ15-12 MPKZ15-15 MPKZ15-20 MPKZ16-12 MPKZ16-15 MPKZ16-20 MPKZ16-25 MPKZ16-30 MPKZ18-20 MPKZ18-25 MPKZ18-30 MPKZ20-20 MPKZ20-25 MPKZ20-30 MPKZ20-35 MPKZ20-40 MPKZ25-20 MPKZ25-25 MPKZ25-30 MPKZ25-35 MPKZ25-40 MPKZ30-20 MPKZ30-25 MPKZ30-30 MPKZ30-35 MPKZ30-40 MPKZ35-20 MPKZ35-25 MPKZ35-30 MPKZ35-35 MPKZ35-40 MPKZ40-25 MPKZ40-30 MPKZ40-35 MPKZ40-40 MPKZ40-45 MPKZ50-30 MPKZ50-35 MPKZ50-40 MPKZ50-45 MPSZ6-10 MPSZ6-12 MPSZ8-12 MPSZ8-15 MPSZ10-12 MPSZ10-15 MPSZ10-20 MPSZ12-12 MPSZ12-15 MPSZ12-20 MPSZ15-12 MPSZ15-15 MPSZ15-20 MPSZ16-12 MPSZ16-15 MPSZ16-20 MPSZ16-25 MPSZ16-30 MPSZ18-20 MPSZ18-25 MPSZ18-30 MPSZ20-20 MPSZ20-25 MPSZ20-30 MPSZ20-35 MPSZ20-40 MPSZ25-20 MPSZ25-25 MPSZ25-30 MPSZ25-35 MPSZ25-40 MPSZ30-20 MPSZ30-25 MPSZ30-30 MPSZ30-35 MPSZ30-40 MPSZ35-20 MPSZ35-25 MPSZ35-30 MPSZ35-35 MPSZ35-40 MPSZ40-25 MPSZ40-30 MPSZ40-35 MPSZ40-40 MPSZ40-45 MPSZ50-30 MPSZ50-35 MPSZ50-40 MPSZ50-45

Tuleje bezolejowe typu oporowego ze stopu miedzi MPKZ30-20 1

MATERIAŁ:Brąz Grafit

Materiał brązowy	CuZn25Al6Fe3Mn3 +SL2	CuSn5Pb5Zn5 +SL2	CuAl10Fe5Ni5 +SL2	CuSn12 +SL2
Cu%	Reszta	85	80	88
Sn%	--	5	--	12
Pb%	--	5	--	--
Zn%	25	5	--	--
Al%	6	--	10	--
Ni%	--	--	5	--
Fe%	3	--	5	--
Mn%	3	--	--	--
Gęstość	8,2 g/cm3	8,8 g/cm3	8,5 g/cm3	8,8 g/cm3
Twardość	>HB210	>HB70	>HB150	>HB80
Maks. ciśnienie obciążenia	100 N/mm2	40 N/mm2	50 N/mm2	45 N/mm2
Maks. prędkość liniowa	0,5 m/s (sucho)	0,4 m/s (sucho)	0,25 m/s (sucho)	0,5 m/s (sucho)
Maks. PV	1,65 N/mm2 * m/s	1,00 N/mm2 * m/s	1,25 N/mm2 * m/s	1,20 N/mm2 * m/s
Wytrzymałość na rozciąganie	>750 N/mm2	>200 N/mm2	>500 N/mm2	>360 N/mm2
Wydłużenie	>12 %	>15 %	>10 %	>8 %
Limit temperatury	-40 ~ +300 oC	-40 ~ +250 oC	-40 ~ +400 oC	-40 ~ +300 oC

Norma produktów: ISO 4379 (zastępuje DIN 1850)

Smary stałe

Kod	Materiał	Cechy	Zastosowanie
SL2	Kompozyt grafitowy	Niskie tarcie Odporny chemicznie Niski koszt Limit temperatury 400oC	Szeroko stosowany w maszynach
SL4	+Kompozyt MoS2	Smarowanie w kontakcie z wodą Dłuższa żywotność Limit temperatury 300oC

Machined CuSn12 cast bronze bearings – ideal for high-load environments
