Chiny Brązowy Gleitlager producent

Ścieżki ślizgowe PAS Brązowy materiał tulei Metryczne łożyska tulejowe Paski Płyta

Szczegóły Produktu:
Miejsce pochodzenia: Zwykły materiał łożyska
Nazwa handlowa: China Plain-Bearing
Orzecznictwo: DIN 1494/ISO 3547
Numer modelu: Owinięte kompozytowe łożysko ślizgowe
Zapłata:
Minimalne zamówienie: 500 sztuk / sztuk
Cena: flat strip material inch sizes Manufacturers,Factory Price
Szczegóły pakowania: Pakowanie tulei transportowych: Kartony na skrzynkę drewnianą lub paletę.
Czas dostawy: 15 ~ 20 dni
Zasady płatności: TT ZGODNIE
Możliwość Supply: 1000000 sztuk / sztuk miesięcznie tuleja ślizgowa

Szczegóły informacji

Metryczny: Stal + Porowaty brąz + Taśmy PTFE Platerowanie: Cyna lub miedź
funkcje: bezobsługowe, smarowane aplikacje Rodzaj: Tuleje owinięte, łożysko kołnierzowe, podkładka oporowa
Wykończeniowy: Cynowane, Mosiężne Specjalne zastosowanie:: Płyta stalowa o wysokiej wytrzymałości
Podanie: Maszyny drukarskie i farbiarskie oraz maszyny używane w przemyśle oceanicznym itp.

opis produktu

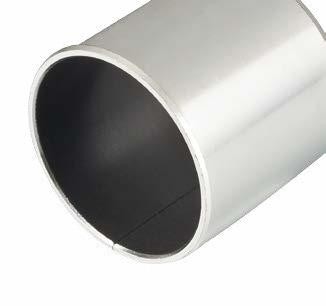

Samosmarująca tuleja z brązu



ŁOŻYSKO ŚLIZGOWE VIIPLUS Our range offered SME includes Metal Bushing, Steel Sleeve BushingThrust Washer, Bronze Graphite Plate, Valve Gearbox Bushings, and more. Nasza oferta dla MŚP obejmuje tuleję metalową, tuleję stalową, podkładkę oporową, płytę grafitową z brązu, tuleję przekładni zaworów i inne. Beside these, we are also rendering Metal Coating Self-lubricating bearing Strips, Material Export Service and more. Oprócz tego świadczymy również samosmarujące taśmy łożyskowe z powłoką metalową, usługi eksportu materiałów i inne.



Plain bearing materials Plain bearing Strips, Slide paths PAS Strips Material in detail DU Strip Metric Streifen, Gleitbahnen | Zwykłe materiały łożyskowe Zwykłe paski nośne, ścieżki ślizgowe PAS Paski Szczegółowy materiał DU Strip Metric Streifen, Gleitbahnen | VSB-10 VSB-10





Tuleje te, impregnowane naszym własnym smarem, składają się z PTFE i specjalnego materiału równomiernie rozproszonego w żywicy poliacetalowej, tworzywa sztucznego o doskonałych właściwościach łożyskowych.




Paski VSB-10, ścieżki ślizgowe PAS


Stal + brązowy proszek + paski PTFE / Fibre (DU)


Dla całego globalnego przemysłu



Zapewniać wysokiej jakości produkty samosmarujące



Owinięte stalowe łożyska samosmarujące Seria przesuwna bezolejowa




Charakterystyka



VSB-10 Streifen, Gleitbahnen PAN

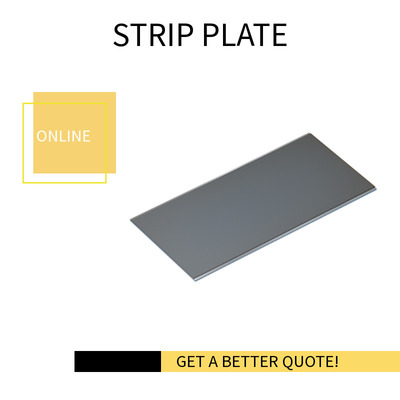

Strips PAS are available as an even material section. Paski PAS są dostępne jako równa sekcja materiału. This material section can be used to make sliding elements in a variety Ta sekcja materiałowa może być używana do wykonywania elementów przesuwnych w różnych odmianach
kształtów.

Ścieżki ślizgowe PAS Brązowy materiał tulei Metryczne łożyska tulejowe Paski Płyta

Spis treści
Informacje o materiale
Produkcja łożysk ślizgowych
Charakterystyka: bezobsługowy i solidny
Skład materiału
Modele i tabele wymiarów
Więcej informacji

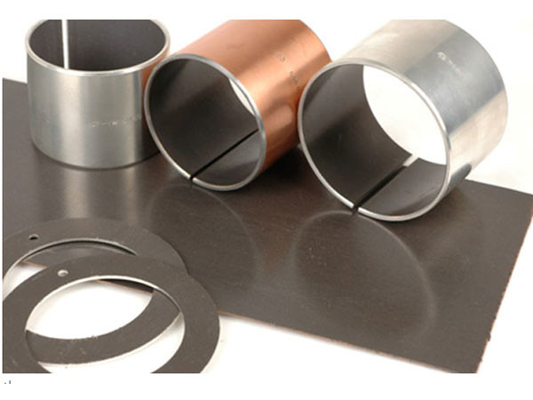

Łożysko ślizgowe Materiał łożyska Produkcja DU

Standardowe projekty to:



Cylindrical bushes



Tuleje PAP ...

Tuleje cylindryczne


Collar bushes



Tuleje kołnierzowe PAF ..
Krzewy kołnierzowe



Thrust washers



Podkładki oporowe PAW ..

Podkładki oporowe





Strips



Paski



Charakterystyka materiału pasków VSB-10



  • Bardzo niska skłonność do poślizgu

  • Niskie zużycie

  • Dobra odporność chemiczna

  • Niska wartość tarcia

  • Brak tendencji do spawania z metalem

  • Niezwykle odporny na pęcznienie

  • Nie wchłania wody



Preferowane obszary zastosowania





  • Bezobsługowa praca w suchych warunkach

  • Ruchy obrotowe lub oscylacyjne

  • Do prędkości 2 m / s

  • Ruchy liniowe

  • Zakres temperatur od -200 ° C do 280 ° C

Skład materiału

Paski Skład materiału



  • System warstw 10 srtips

    1. Warstwa docierająca

    Matryca PTFE ze środkiem wypełniającym¹



    Grubość warstwy [mm]:

    max. max. 0.03 0,03

    2. Warstwa przesuwna

    Cyna-ołów-brąz



    Grubość warstwy [mm]:

    0,20–0,35

    Objętość porów [%]:

    approx. około. 30 30

    3. Łożysko z powrotem

    Stal



    Grubość stali [mm]:

    Zmienna

    Twardość stali [HB]:

    100–180





    1 Pory warstwy ślizgowej są również wypełnione tą masą smaru.

    Modele i tabele wymiarów

    ze stalowym tyłem, bezobsługowy



    Ścieżki ślizgowe PAS Brązowy materiał tulei Metryczne łożyska tulejowe Paski Płyta



Jeśli te sekcje materiału są używane do tworzenia ścieżek slajdów, pełnią one następujące główne funkcje:



  • Siły pochłaniające i przenoszące działające pionowo na powierzchnię toczną

  • Łączenie ze sobą ruchomych elementów

  • Zapewnienie dokładności prowadzenia dla ruchów osiowych przez cały okres użytkowania

  •

Paski są dostępne w dwóch grupach materiałowych:





  • Grupa materiałów P1 do bezobsługowych, suchobieżnych aplikacji

  • Grupa materiałów P2 do zastosowań wymagających niewielkiej konserwacji, ze smarowaniem

Aby poznać zalety każdej grupy i pomóc zdecydować, która grupa materiałów jest najlepsza do danego zastosowania, zapoznaj się z informacjami podanymi w rozdziale tuleje cylindryczne, tuleje kołnierzowe i podkładki oporowe.
VSB-10Stal + brązowy proszek + tuleje PTFE / Fiber (DU)

· Materiał tulei odpowiedni do zastosowań smarowanych
· Tuleje samosmarujące oferują bardzo dobre zużycie i niskie tarcie w szerokim zakresie obciążeń, prędkości i temperatur w suchych warunkach
· Łożysko walcowe odpowiednie do ruchów liniowych, oscylacyjnych i obrotowych

Materiał jest zaprojektowany do pracy bez dodatkowego smarowania i będzie działał doskonale, gdy smarowanie jest obecne. Niskie tarcie, niskie zużycie, dobre właściwości ślizgowe i bardzo niska absorpcja to tylko niektóre cechy tego materiału. Tuleje VSB-10 będą wspierać ruch obrotowy, liniowy i oscylacyjny.


Struktura



1. PTFE / Światłowód mixture thickness 0.01~0.03mm. grubość mieszanki 0,01 ~ 0,03 mm. It is the contact surface for the rotating shaft. Jest to powierzchnia styku obracającego się wału. Minute partides of the PTFE layer and the sintered bronze material combine to create a solid lubricant film, which coats the shaft. Drobne cząstki warstwy PTFE i spiekanego brązu łączą się, tworząc trwały film smarny, który pokrywa wał.

2. Sintered bronze powder thickness 0.20*0.35mm,A special composition of powdered copper is thermally fused to the steel backing. 2. Spiekany brąz sproszkowany o grubości 0,20 * 0,35 mm. Specjalna kompozycja sproszkowanej miedzi jest stopiona termicznie z podkładem stalowym. This contact layer acts as an anchor for the PTFE layer and conducts the thermal build up away from the bearing surfaces. Ta warstwa kontaktowa działa jako kotwica dla warstwy PTFE i przewodzi wzrost temperatury z dala od powierzchni nośnych.
3. Low-carbon steel backing. 3. Podłoże ze stali niskowęglowej. Setting the foundation of the bushings, the steel back provides exceptional stability, load carrying and heat dissipation characteristics. Podstawa tulei stanowi stalowy tył, który zapewnia wyjątkową stabilność, przenoszenie obciążenia i odprowadzanie ciepła.



Dane techniczne



Struktura i skład



· Tuleja samosmarująca z kompozytu metal-polimer
· Stalowy tył + Porowaty spiek z brązu +
· PTFE + ołów



Szlif




Ścieżki ślizgowe PAS Brązowy materiał tulei Metryczne łożyska tulejowe Paski Płyta

Warstwa przesuwna
PTFE + ołów

Porowaty spiek brązu
Stalowy podkład




WYDAJNOŚĆ OPERACYJNA

Suchy

Bardzo dobre

Smarowane olejem

Dobrze

Smar smarowany

Targi

Smarowane wodą

Targi

Smarowany płynem procesowym

Fai





Właściwości łożyska



GENERAŁ



Jednostka

Wartość

Maksymalne obciążenie, str

Statyczny
Dynamiczny

N / mm2
N / mm2

250
140

Temperatura robocza

Min
Max

° C
° C

- 195
280

Współczynnik liniowej rozszerzalności cieplnej

Równolegle do powierzchni

10–6 / K

11

Normalny do powierzchni

10–6 / K

30



SUCHY







Maksymalna prędkość ślizgu, U



SM


2.0

Współczynnik tarcia





0,03 - 0,20 *



SMAROWANE OLEJEM







Maksymalna prędkość ślizgu, U



SM


> 2.0





* W zależności od warunków pracy

Dane techniczne



Max. Max. load Załaduj

Statyczny

250 N / mm2

Dynamiczny

140 N / mm2

Max. Max. speed prędkość

Suchy

2m / s

Smarowanie

> 2 m / s

Max. Max. PV (Dry) PV (suchy)

Krótki czas

3,6 N / mm2 * · m / s

Ciągły

1,8 N / mm2 * · m / s

Temp.

-195 ℃ ~ + 280 ℃

Współczynnik tarcia

0,03 ~ 0,20

Przewodność cieplna

42 W (m · k) -1

Współczynnik rozszerzalności cieplnej

11 * 10-6k-1




Dostępność




Formy łożysk dostępne w standardowych wymiarach
· Tuleje cylindryczne
· Tuleje kołnierzowe
· Podkładki oporowe
· Podkładki kołnierzowe
· Płytki przesuwne
Łożyska metryczne i tuleje imperialne wykonywane na zamówienie: standardowe formy tulei o specjalnych wymiarach, pół tuleje, specjalne kształty uzyskane przez tłoczenie lub głębokie tłoczenie, niestandardowe projekty tulei



typowe aplikacje



Materiał ten spełnia surowe kryteria dotyczące długiej żywotności i bezobsługowej wydajności ze smarowaniem lub bez.
Motoryzacja: ciągniki, kombajny, opryskiwacze, maszyny do robót ziemnych, równiarki i inne konstrukcje, maszyny samochodowe, szczególne zastosowania w siłownikach wspomagania kierownicy, podkładki oporowe przekładni kierowniczych, hamulce tarczowe, zaciski i tłoki, amortyzatory, łącznik gubernatora, silnik wycieraczek przedniej szyby, zespoły przekładni przechylnej ...
Maszyny biznesowe: kserokopiarki, maszyny do pisania, sortowniki pocztowe, systemy liczników pocztowych, drukarki terminali komputerowych i urządzenia peryferyjne, automatyczne urządzenia drukujące, maszyny do przetwarzania poczty ...
Hydraulika i zawory: pompy, w tym zębate, obrotowe, wodne, osiowe tłokowe i inne, kulowe, motylkowe, grzybkowe i inne zawory i czopy zaworów ...
Sprzęt gospodarstwa domowego: magnetofony, lodówki, klimatyzatory, środki czyszczące, polerki, maszyny do szycia, piekarniki, zmywarki, pralki ... I przeładunek materiałów, silnik okrętowy, opakowania, sprzęt tekstylny, narzędzia ... itd.






ZACZNIJ SWÓJ
PROJEKT Z inżynierem aplikacji

Tuleje, Łożyska smarowane, Łożyska kompozytowe, Łożyska metalowe, Łożyska kompresora, Metal-polimer, Rany z włókien, Łożyska ślizgowe, Łożyska kołnierzowe, Łożyska polimerowe, Łożyska kołnierzowe, Łożyska pomp, Tuleje kołnierzowe, Płyty oporowe, Łożyska przemysłowe
