Chiny Brązowy Gleitlager producent

Ścieżki ślizgowe Tuleje z brązu PAS Tuleje pokryte POM

Szczegóły Produktu:
Miejsce pochodzenia: Zwykły materiał łożyska
Nazwa handlowa: China Plain-Bearing
Orzecznictwo: DIN 1494/ISO 3547
Numer modelu: Owinięte kompozytowe łożysko ślizgowe
Zapłata:
Minimalne zamówienie: 500 sztuk / sztuk
Cena: flat strip material inch sizes Manufacturers,Factory Price
Szczegóły pakowania: Pakowanie tulei transportowych: Kartony na skrzynkę drewnianą lub paletę.
Czas dostawy: 15 ~ 20 dni
Zasady płatności: TT ZGODNIE
Możliwość Supply: 1000000 sztuk / sztuk miesięcznie tuleja ślizgowa

Szczegóły informacji

Materiał: Stal niskowęglowa + Porowaty brąz + Żółte paski POM Poszycia: Cyna lub miedź
typu: Owinięte krzaki, podkładka oporowa Specjalne zastosowanie: Płyta stalowa o wysokiej wytrzymałości
Funkcje: Nosić, suche, niska odporność dostosować: Dostępne zgodnie z rysunkiem

opis produktu

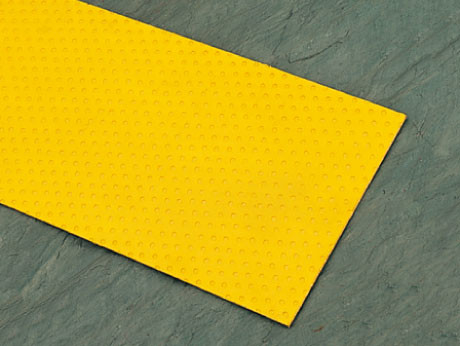

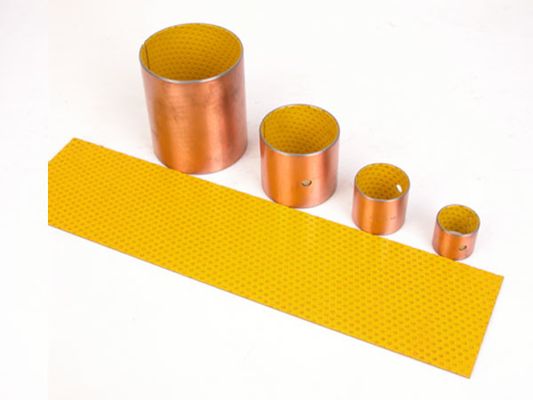

Suchy pasek ślizgowy z trójwarstwowego materiału tulei łożyskowych z kompozytu POM

Długość 500 × 100 mm, grubość od 1 do 2,5 mm, przycięte na wymiar z Chin.

Pasek może być gięty, prasowany, cięty itp. W celu dopasowania do konkretnego zastosowania. Nadaje się do oszczędzających miejsce, bezobsługowych układów wszystkich typów i tam, gdzie istnieje ryzyko umiarkowanego zanieczyszczenia lub obciążenia krawędzi. Wymagane wstępne smarowanie.

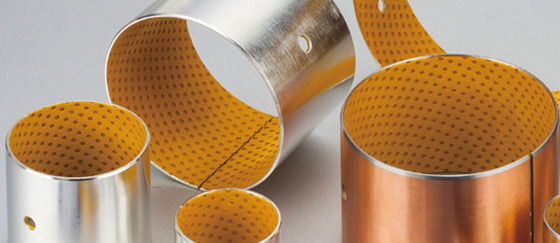

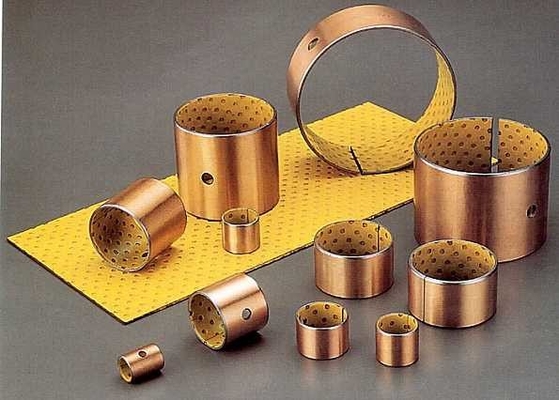

Owinięte brązowe łożyska POM SLEEVE są wytwarzane z pasków, które są następnie owijane i kalibrowane.

Jeśli twoja firma zajmuje się łożyskami ślizgowymi, tuleje z kompozytu POM, podkładki oporowe i paski tulei prowadzących produkują, że wybrałeś nasz arkusz pasków z tulejami łożysk ślizgowych. prosimy o poinformowanie nas o sytuacji dotyczącej projektu i wymaganiach dotyczących rozmiarów pasków w zapytaniu. Skutecznie dostarczymy Ci rozwiązania i oferty dotyczące wyboru produktów.

Łożysko toczne jest rodzajem łożyska tocznego, które jest wykonane z wysokiej jakości blachy stalowej walcowanej na zimno, spiekanego porowatego sferycznego proszku z brązu w środku, a następnie walcowane na powierzchni porowatego sferycznego proszku z brązu ze zmodyfikowanym poliformaldehydem i walcowane.
Tego rodzaju łożysko musi być pokryte smarem smarowym podczas montażu ze względu na jego regularny układ walcowania powierzchni i otwory do przechowywania oleju o spiralnym kącie. Jest szczególnie przydatny w sytuacjach, gdy trudno jest uzyskać smarowanie płynem przy dużym obciążeniu i niskiej prędkości. Otwory do przechowywania oleju na powierzchni mogą zapewnić optymalną dystrybucję oleju, a długoterminowa konserwacja nie jest konieczna.

TULEJE POMPOWE VIIPLUS 20 mają dobre właściwości fizyczne i mechaniczne, a także z pewnością właściwości chemiczne. Materiał ten ma dobrą wydajność skrawania, jeśli jest to wymagane. Trójwarstwowa tuleja gładka o niskiej konserwacji ma podstawę ze stali niskowęglowej, na której spieka się porowatą warstwę brązu. Acetalcopolyer (POM) jest impregnowany w szczelinie tej brązowej warstwy po zakończeniu procesu walcowania. W tej warstwie wytłoczono wgniecenia smarowania.

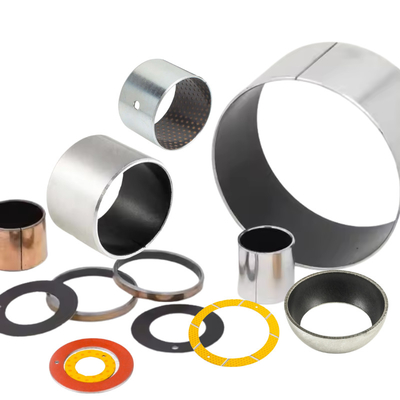

Brązowy spód z tuleją SF-1B wyłożoną PTFE, tuleja pokryta tworzywem sztucznym S-PM DX POM, tuleja FRIMIX Glyco PG A

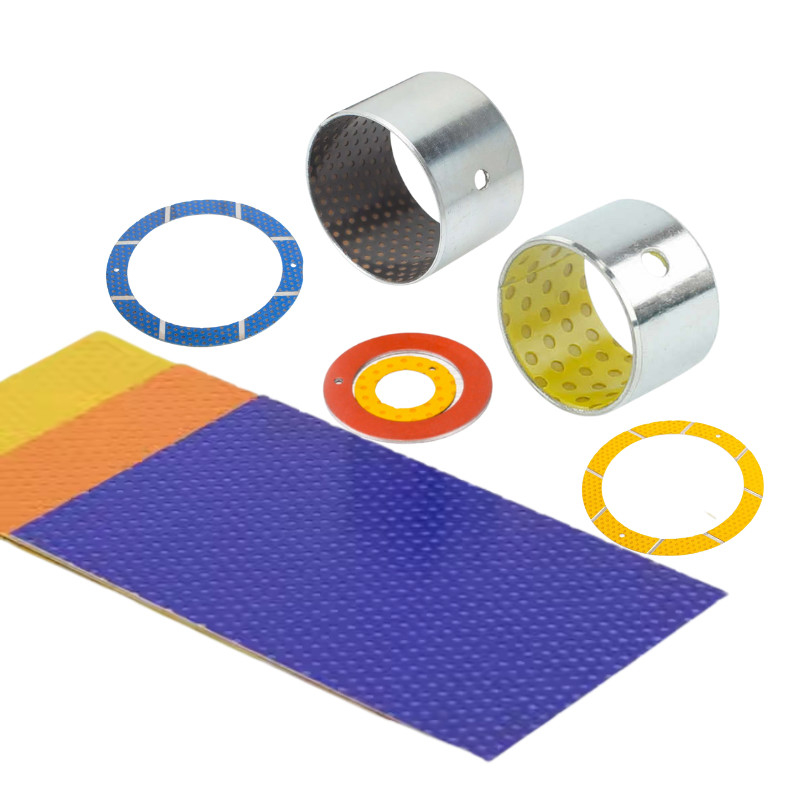

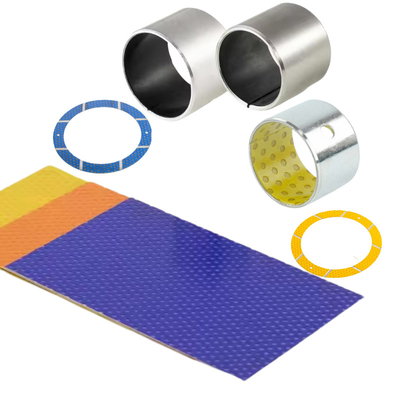

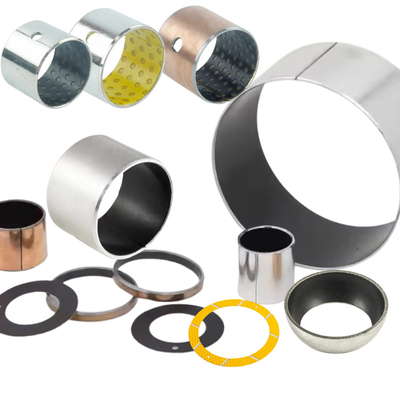

Łożyska ślizgowe z kompozytu POM są dostępne jako tuleje proste, podkładki i paski

Zalety kompozytowych łożysk ślizgowych VIIPLUS POM

zawierać:

• bezobsługowa praca

• bardzo dobre właściwości cierne

• wysoka nośność

• duża prędkość poślizgu

• mały prześwit roboczy

Paski VSB-20, Ścieżki ślizgowe PAN

Łożyska pokryte owinięciem POM Stal + Brązowy Proszek + Paski POM (DX)

Nasza oferta powlekanych łożyskami z acetalową powłoką POM nadaje się do zastosowań w ruchu obrotowym i oscylacyjnym.

Łożyska ślizgowe VIIPLUS są standardowo dostępne w rozmiarach metrycznych i imeprial.

Nasza wewnętrzna usługa obróbki może zaoferować niestandardowe rozmiary dostosowane do specyficznych wymagań klienta.

CHARAKTERYSTYKA

Gama łożysk powlekanych POM z powłoką VIIPLUS nadaje się do zastosowań w ruchu obrotowym i oscylacyjnym. Korzystają z długich okresów między kolejnymi smarowaniami, braku wchłaniania wody, doskonałych właściwości tłumiących i mają niską podatność na obciążenie krawędzi.

Paski PAS są dostępne jako równa sekcja materiału. Ta sekcja materiałowa może być używana do wykonywania elementów przesuwnych w różnych odmianach
kształtów.

Łożysko kompozytowe metal - polimer z materiałem POM

Gama produktów VIIPLUS jest idealna dla przemysłu motoryzacyjnego, maszynowego i rolniczego, a nawet do wszelkich zastosowań, w których smarowanie nie jest możliwe w sposób ciągły.


Informacje o materiale
  • Niewymagające konserwacji standardowe rozwiązania

Produkcja łożysk ślizgowych

Elementy przesuwne w wielu różnych wzorach są wytwarzane z materiału kompozytowego w procesach cięcia, tłoczenia i kształtowania.

Standardowe projekty to:

  • Tuleje cylindryczne
  • Podkładki oporowe
  • Paski

Jeśli te sekcje materiału są używane do tworzenia ścieżek slajdów, pełnią one następujące główne funkcje:

  • Siły pochłaniające i przenoszące działające pionowo na powierzchnię toczną
  • Łączenie ze sobą ruchomych elementów
  • Zapewnienie dokładności prowadzenia dla ruchów osiowych przez cały okres użytkowania

Paski są dostępne w dwóch grupach materiałowych:

  • Grupa materiałów P1 do bezobsługowych, suchobieżnych aplikacji
  • Grupa materiałów P2 do zastosowań wymagających niewielkiej konserwacji, ze smarowaniem


Aby poznać zalety każdej grupy i pomóc zdecydować, która grupa materiałów jest najlepsza do danego zastosowania, zapoznaj się z informacjami podanymi w rozdziale tuleje cylindryczne, tuleje kołnierzowe i podkładki oporowe.


VSB-20 Wkładki kołnierzowe PAF

  • Tuleje smarowane marginalnie do zastosowań smarowanych smarem lub olejem
  • Standardowe części zawierają wgłębienia w warstwie ślizgowej; gładka warstwa przesuwna dostępna na życzenie
  • Optymalna wydajność przy stosunkowo dużych obciążeniach i niskich prędkościach
  • Nadaje się do ruchów liniowych, oscylacyjnych i obrotowych
  • Szeroka gama części dostępna z magazynu


Nadaje się do ruchu obrotowego i oscylacyjnego, mniej wymagań konserwacyjnych dzięki długim interwałom smarowania, mniejsze zużycie, mniejsza podatność na obciążenie krawędzi, brak pochłaniania wody, a zatem brak pęcznienia, dobre właściwości tłumiące, dobra odporność na obciążenia udarowe.

STRUKTURA

Nasze owinięte łożyska pokryte POM mają wysoką odporność na zużycie i niskie tarcie nawet przy bardzo małych ilościach smaru
Powierzchnia ma wzór okrągłych wcięć, które powinny być wypełnione smarem podczas montażu
Stal niskowęglowa zapewnia wyjątkowo wysoką nośność i doskonałe rozpraszanie ciepła

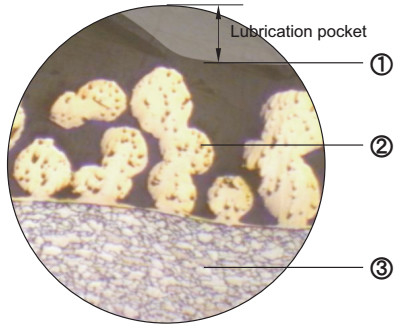

1. Grubość POM 0,30 ~ 0,50 mm. Zapewnia wysoką odporność na zużycie i niskie tarcie, nawet przy niewielkiej ilości środka smarnego, ta powierzchnia nośna ma wzór wgłębień kołowych, które powinny być wypełnione smarem podczas montażu łożyska.
2. Spiekany brązowy proszek o grubości 0,20-0,35 mm. Specjalna kompozycja sproszkowanej miedzi jest wtopiona termicznie w stalowy podkład. Ta warstwa kontaktowa działa jako kotwica dla warstwy PTFE i przewodzi wzrost temperatury z dala od powierzchni nośnych.
3. Stal niskowęglowa. Podstawę tulei stanowi stalowy spód, który zapewnia wyjątkową stabilność, przenoszenie obciążenia i odprowadzanie ciepła.

DANE TECHNICZNE

STRUKTURA I SKŁAD

  • Materiał tulei kompozytowych metal-polimer
  • Stalowy tył + Porowaty spiek z brązu + POM z wgłębieniami smarowymi

Warstwa przesuwna POM
z lub bez
wgniecenia smaru
do obróbki skrawaniem
Porowaty brąz
Spiek
Stalowy tył



WYDAJNOŚĆ OPERACYJNA
Suchy Ubogi
Smarowane olejem Dobry
Smar smarowany Bardzo dobre
Smarowane wodą Ubogi
Smarowany płynem procesowym Ubogi

DOSTĘPNE WŁAŚCIWOŚCI

GENERAŁ

Jednostka

Wartość

Maksymalne obciążenie

Statyczny
Dynamiczny

N / mm 2
N / mm 2

250
140

Temperatura robocza

Min
Max

° C
° C

- 40
110

SMAR SMAROWANY
Maksymalna prędkość ślizgu m / s 2.0
Współczynnik tarcia 0,05 - 0,20

Max. Załaduj Statyczny 250 N / mm 2
Dynamiczny 140 N / mm 2
Rotaing oscyluje 60 N / mm 2
Max. prędkość Suchy 2m / s
Smarowanie > 2 m / s
Max. PV (suchy) Krótki czas 3,6 N / mm 2 * · m / s
Ciągły 1,8 N / mm 2 * · m / s
Temp. -195 ℃ ~ + 280 ℃
Współczynnik tarcia Suchy 0,03 ~ 0,20
Smarowanie > 2 m / s
Przewodność cieplna 42 W (m · k) -1
Współczynnik rozszerzalności cieplnej 11 * 10–6 k -1

DOSTĘPNOŚĆ

Formy łożysk dostępne w standardowych wymiarach
· Tuleje cylindryczne
· Podkładki oporowe
· Płytki przesuwne

Łożyska metryczne i tuleje imperialne wykonywane na zamówienie: standardowe formy tulei o specjalnych wymiarach, pół-tuleje, specjalne kształty uzyskane przez tłoczenie, łożyska z wycięciami ustalającymi, otwory smarowe i rowki obrabiane maszynowo, niestandardowe projekty tulei

TYPOWE APLIKACJE

Kompozytowe łożyska ślizgowe VIIPLUS POM są odpowiednie do zastosowań, w których występują duże obciążenia i gdzie właściwości samosmarujące
materiału są warunkiem wstępnym.
Aplikacje obejmują:
  • Sprzęt rolniczy
  • Maszyneria konstrukcyjna
  • Sprzęt do przenoszenia materiałów
  • Sprzęt gospodarstwa domowego i towary konsumpcyjne
  • Zawiasy tylnego podwozia
  • Połączenia przegubowe
  • Wrzeciona wierteł
  • Skrzynie biegów i sprzęgła
  • Szlifierki i frezarki

Rozmiary owiniętych podszewek
