| Nazwa marki: | REPLACEMENT PLAIN BEARINGS |
| Numer modelu: | Łożyska brązowe LD wykonane z CuSn8 ze zbiornikami smaru |
| MOQ: | NIESTANDARDOWE TULEJE NA ZAMÓWIENIE |
| Cena £: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Warunki płatności: | TT IN ADVANCE, L / C, Western Union |
| Zdolność do zaopatrzenia: | STANDARDOWE TULEJE TOLERANCYJNE |

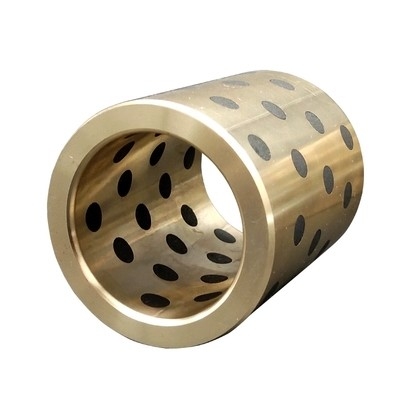

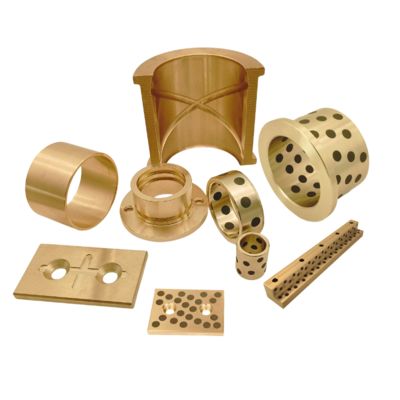

ręcznik C86300/C86200 z wtyczką grafitową, o wymiarach 2,5 cali ID (średnica wewnętrzna) x 3 OD (średnica zewnętrzna) x 2 długości,jest komponentem o wysokiej wydajności przeznaczonym do różnych zastosowań przemysłowychZestaw na bazie miedzi zapewnia doskonałą przewodność, odporność na korozję i możliwość obróbki.zapewniając lepszą smarowość i odporność na zużycie.
Ten rękaw jest powszechnie stosowany w obracających się maszynach, łożyskach i innych zastosowaniach, w których precyzja i trwałość są kluczowe.Wymiary cala zapewniają kompatybilność ze standardowymi komponentami i systemami opartymi na calach.
Połączenie stopów C86300/C86200 i wtyczek grafitowych tworzy rękaw, który może wytrzymać wysokie obciążenia, temperatury i prędkości.Jest idealnym wyborem dla zastosowań wymagających wyższej wydajności i długotrwałej trwałości.
wielkość 2,5 cali ID x 3 OD x 2 długość
| Skład chemiczny Masa/% | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Cu | Sł | Al. | Fe | Mn | Ni | Pb | Tak. | P | Zn |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-4.0 | 2.5-5.0 | 1 | 0.2 | _ | _ | _ |
| Właściwości mechaniczne | |||
|---|---|---|---|
| Wytrzymałość na rozciąganie Mpa (min) | Siła wydajności MPa ((min) | % wydłużenia | Twardość Brinella ((HB) |
| 758 | 427 | 14 | 225 |
Uwaga:
1W składzie chemicznym pojedyncze wartości reprezentują maksymalne wartości.
2"Wyniki mechaniczne wartości twardości są jedynie do celów odniesienia.
Ułatwienie odprawy celnej
Transgraniczne żeglugi?
VIIPLUSPomaga zakończyć proces krok po kroku.
mosiądz: H62, HAl66-6-3-2, zwykły mosiądz o wysokiej wytrzymałości, specjalnie twardy mosiądz o wysokiej wytrzymałości (HB> 250), itp. Aluminium Brąz: QAl10-5-5, ZCuAl10Fe3, ZCuAl9Fe4Ni4Mn2, CuAl10Ni itp. Brąz: ZCu5Pb5Zn5,CuSn7Zn4Pb7, CuSn8, CuSn12, ZCuSn10P1 itp. Wysoki poziom ołowiu i miedzi: ZCuPb10Sn10, CuPb15Sn7 itp. Tymczasem zgodnie z różnymi wymaganiami klienta, zgodnie z DIN, BS, EN, UNS,SAE i chińskie normy GB produkcji różnych produktów (np.: CuZn39Pb3, CuZn40Al2, C86200, C95800, C48200).
| Wymogi chemiczne | ||||||||||||
| Miedź Stopy Numer UNS. |
Skład, % max, z wyjątkiem przypadków wskazanych | |||||||||||
| Włókiennicze | ||||||||||||
| Miedź | Płytka | Ołów | Zynk | Żelazo | W tym | Aluminiowe | Mangan | Antimon | Siarka | Fosfor | Silikon | |
| Kobalt | ||||||||||||
| C86300 | 600,066.0 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2.0 ¢4.0 | 1.0A | 5.0 ¢7.5 | 2.555.0 | - Nie. | - Nie. | - Nie. | - Nie. |
| C90500 | 860,089.0 | 9.0 ¢ 11.0 | 0.30 | 1.0 ¢3.0 | 0.20 | 1.0A | 0.005 | - Nie. | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 820,085.0 | 15.0 ¢17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | - Nie. | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 790,082.0 | 18.0 ¢20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | - Nie. | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 780,082.0 | 9.0 ¢ 11.0 | 8.0 ¢ 11.0 | 0.8 | 0.7C | 0.50A | 0.005 | - Nie. | 0.50 | 0.08 | 0.10B | 0.005 |
| A W celu określenia minimum miedzi miedź może być obliczana jako miedź plus nikel. | ||||||||||||
| B W przypadku odlewów ciągłych fosfor wynosi maksymalnie 1,5%. | ||||||||||||
| C Żelazo musi być maksymalnie 0,35%, jeżeli jest używane do opracowywania stali. | ||||||||||||
C86300 Brąz manganu
C86300 Typowe zastosowania obejmują łożyska do ciężkich obciążeń o niskiej prędkości, przekładnie, obroże i części cylindrów hydraulicznych.stopu miedzi nieobrobianego cieplnie przeznaczonego do zastosowań wymagających dobrego połączenia znakomitych właściwości zużycia i wysokiej wytrzymałości nośnej przy dużych obciążeniach i niskich prędkościach.
| C86300 Brązowe obudowy z grafitu maganezyjskiego | |
| Element | Zawartość (%) |
| Miedź, Cu | 60.0-68.0 |
| Ołów, Pb | ≤ 0.2 |
| Złoża, Sn | ≤ 0.2 |
| Cynk, Zn | 22 ~ 28 |
| Żelazo, Fe | 2.0-4.0 |
| Aluminium, Al | 5.0-7.50 |
| Mangan, Mn | 2.5-5.0 |
| C86200 Brązowe obudowy z grafitu maganezyjskiego | |
| Element | Zawartość (%) |
| Miedź, Cu | 60.0-68.0 |
| Ołów, Pb | ≤ 0.2 |
| Złoża, Sn | ≤ 0.2 |
| Cynk, Zn | 22 ~ 28 |
| Żelazo, Fe | 2.0-4.0 |
| Aluminium, Al | 3.0-4.90 |
| Mangan, Mn | 2.5-5.0 |
Włoki z odlewanego brązu z zaciskami grafitowymimożna wykorzystać, gdy ciężkie obciążenia muszą być podnoszone przy niskich do średnich prędkościach
Wtykowy grafitowy odlewany brązowy obudowa jest w stanie wytrzymać wysokie temperatury do 570 F
Funkcja samosmarowania umożliwia stosowanie łożysk, w przypadku gdy olejowanie jest trudne, kosztowne w realizacji i gdy nie można użyć tłuszczu/oleju.Doskonałe smarowanie osiąga się nawet przy dużych obciążeniach przy niskich prędkościach.
Samooszlifowanie specjalnie wbudowanymi smarownikami stałymi zmniejsza tarcie współczynnik tarcia: 0,04 do 0,2 typowe
| Klasa | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| Materiał | CuZn25AI5Mn4Fe3 | CZN5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| Gęstość | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Twardość | ≥210 | ≥ 70 | ≥ 150 | ≥ 75 | ≥235 |
| Wytrzymałość na rozciąganie | ≥ 750 | ≥ 250 | ≥ 500 | ≥ 270 | ≥ 800 |
| Siła wydajności | ≥ 450 | ≥ 90 | ≥ 260 | ≥ 150 | ≥ 450 |
| Wydłużenie | ≥ 12 | ≥ 13 | ≥ 10 | ≥ 5 | ≥ 8 |
| Współczynnik linijnej ekspansji | 10,9×10-5/°C | 10,8×10-5/°C | 10,6×10-5/°C | 10,8×10-5/°C | 10,9×10-5/°C |
| Max.Temp. | -40~+300°C | -40~+400°C | -40~+400°C | -40~+400°C | -40~+300°C |
| Maks.obciążenie dynamiczne | 100 | 60 | 50 | 70 | 120 |
| Maksymalna prędkość | 15 | 10 | 20 | 10 | 15 |
| N/mm2*m/s ((Lubrykacja) | 200 | 60 | 60 | 80 | 200 |
| Deformacja kompresyjna | < 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm | < 0,005 mm |
Łączniki złącza do urządzeń budowlanych, łuki złącza do łopatek silnikowych, łuki złącza i przewodnika do maszyn do wtryskiwania pleśni, urządzeń hutniczych, łuków piecowych, urządzeń suszących,Wyroby do pieczenia, Prasy, linie montażowe, konstrukcje hydroelektryczne, kocioły, urządzenia podnoszące, maszyny do produkcji opon i papieru oraz wiele innych zastosowań przemysłowych.
